4.

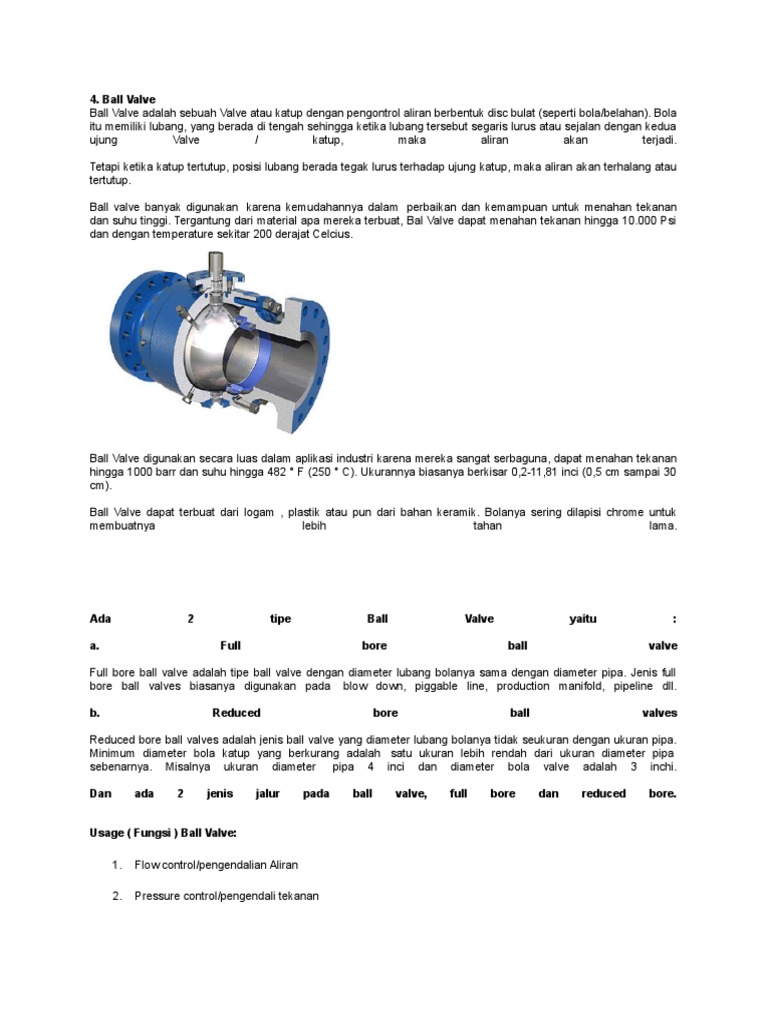

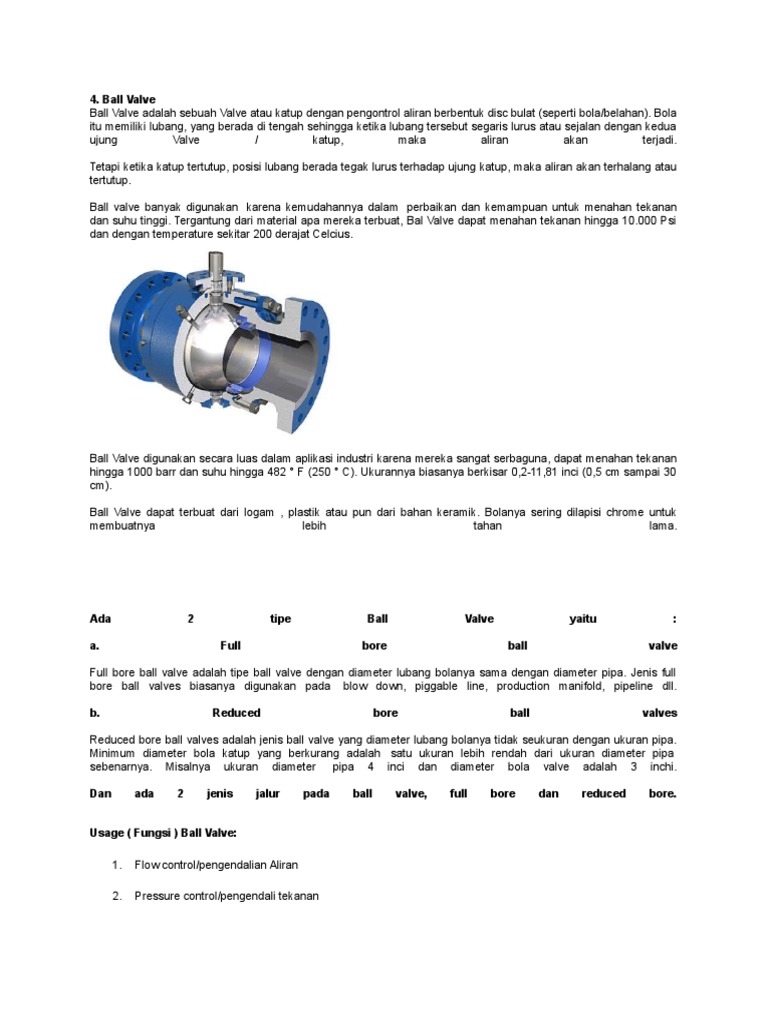

Ball Valve
Ball Valve adalah sebuah Valve atau katup dengan pengontrol aliran berbentuk disc bulat (seperti bola/belahan). Bola
itu memiliki lubang, yang berada di tengah sehingga ketika lubang tersebut segaris lurus atau sejalan dengan kedua
ujung Valve / katup, maka aliran akan terjadi.

Tetapi ketika katup tertutup, posisi lubang berada tegak lurus terhadap ujung katup, maka aliran akan terhalang atau
tertutup.

Ball valve banyak digunakan karena kemudahannya dalam perbaikan dan kemampuan untuk menahan tekanan
dan suhu tinggi. Tergantung dari material apa mereka terbuat, Bal Valve dapat menahan tekanan hingga 10.000 Psi
dan dengan temperature sekitar 200 derajat Celcius.

Ball Valve digunakan secara luas dalam aplikasi industri karena mereka sangat serbaguna, dapat menahan tekanan
hingga 1000 barr dan suhu hingga 482 F (250 C). Ukurannya biasanya berkisar 0,2-11,81 inci (0,5 cm sampai 30
cm).

Ball Valve dapat terbuat dari logam , plastik atau pun dari bahan keramik. Bolanya sering dilapisi chrome untuk
membuatnya lebih tahan lama.

Ada 2 tipe Ball Valve yaitu :

a. Full bore ball valve

Full bore ball valve adalah tipe ball valve dengan diameter lubang bolanya sama dengan diameter pipa. Jenis full
bore ball valves biasanya digunakan pada blow down, piggable line, production manifold, pipeline dll.

b. Reduced bore ball valves

Reduced bore ball valves adalah jenis ball valve yang diameter lubang bolanya tidak seukuran dengan ukuran pipa.
Minimum diameter bola katup yang berkurang adalah satu ukuran lebih rendah dari ukuran diameter pipa
sebenarnya. Misalnya ukuran diameter pipa 4 inci dan diameter bola valve adalah 3 inchi.

Dan ada 2 jenis jalur pada ball valve, full bore dan reduced bore.

Usage ( Fungsi ) Ball Valve:

1. Flow control/pengendalian Aliran

2. Pressure control/pengendali tekanan

 3. Shut off

4. Cocok untuk high pressure dan temperatures/tekanan dan suhu yang tinggi

Advantages/kelebihan ball valve:

1. A very low pressure drop/kehilangan tekanan sangat rendah

2. Low leakage/cukup jarang bocor

3. Small in size dan ball valve tidak begitu berat jika dibandingkan dengan valve lain yang sejenis

4. Mudah dibuka dan tidak mudah terkontaminasi.

Disadvantages/kekurangan ball valve :

1. Seat bisa rusak karena adanya gesekan antara ball dengan seat

2. Pembukaan handle yang cepat bisa menimbulkan water hammer/palu air pada system sehingga terjadi
tekanan yang besar yang bisa merusak system/sambungan dan dinding pipa

Fungsi dari "Ball Valve" ini untuk mengontrol aliran. Untuk valve jenis ini, metode buka-tutup jalur menggunakan bola
(disk pada butterfly valve) berlubang ditengahnya. Jika posisi bola ada dijalur, valve dalam kondisi tertutup, dan
sebaliknya, jika posisi lubang ditengah bola yang ada di jalur, valve dalam posisi terbuka.
Sering dipakai pada proses hydrocarbon, ball valve mampu mengatur besar kecil aliran gas dan uap
terutama untuk tekanan rendah. Valve ini dapat dengan cepat ditutup dan cukup kedap untuk menahan
fluida/ zat cair. Ball valve tidak menggunakan handwheel, tetapi menggunakan ankle untuk membuka atau menutup
valve dengan sudut 90. Disainnya yang simpel, meminimalkan turunnya tekanan pada saat valve dibuka penuh.

5. Plug/cock Valve

Kegunaan dari plug valve adalah untuk fully open dan fully close (isolation atau on/off control).
untuk mengontrol (membuka dan menutup) aliran pada plug valve, plug mempunyai celah atau lubang tempat aliran
lewat. Saat handle diputar menuju open position maka plug akan berputar secara rotasi terhadap seat dan bagian
yang bercelah akan melewatkan aliran. Namun pada saat handle diputar pada close position maka plug akan
berputar secara rotasi terhadap seat dan bagian yang tak bercelah akan menahan aliran, sehingga aliran pun akan
berhenti.
Sama seperti ball ball valve namun tetapi bagian dalamnya bukan berbentuk bola, melainkan silinder. Karena tidak
ada ruangan kosong di dalam badan valve, maka cocok untuk fluida yang berat atau mengandung unsur padat
seperti lumpur.

Jenis - jenis valve yang lain yang masih termasuk plug valve adalah:

a. Three way plug valve : yaitu jenis plug valve yang mempunyai 3 port (sambungan), 1 untuk inlet dan 2
untuk outlet. Dengan menggunakan valve ini maka dengan mudah kita dapat mengarahkan outlet kearah
aliran/pipa yang dikehendaki.

b. Four way plug valve : Biasa digunakan pada fluida cooling water yang melewati heat exchanger, dimana
aliran cooling water bisa dengan mudah dibalikkan arahnya dengan tujuan untuk membersihkan heat
exchanger tersebut dari kotoran-kotoran (fouling, sediment, solids).

6. Check Valve

Check valve adalah alat yang digunakan untuk membuat aliran fluida hanya mengalir ke satu arah saja atau agar
tidak terjadi reversed flow/back flow. untuk mengalirkan fluida hanya ke satu arah dan mencegah aliran ke arah
sebaliknya. tidak menggunakan handel untuk mengatur aliran, tapi
menggunakan gravitasi dan tekanan dari aliran fluida itu sendiri. Karena fungsinya yang dapat
mencegah aliran balik (backflow) Check Valve sering digunakan sebagai pengaman dari sebuah
equipment dalam sistem perpipaan

Aplikasi valve jenis ini dapat dijumpai pada outlet/discharge dari centrifugal pump.
Ketika laju aliran fluida sesuai dengan arahnya, laju aliran tersebut akanmembuat plug atau disk membuka. Jika ada
tekanan yang datang dari arahberlawanan, maka plug atau disk tersebut akan menutup.

Check Valve memiliki perbedaan yang signifikan dari Gate Valve dan Globe Valve. Valve ini di
disain untuk mencegah aliran balik.

Ada beberapa jenis check valve, tapi ada 2 jenis yang paling umum yaitu Swing Check dan Lift Check. Swing Check
Valve biasanya dipasangkan dengan Gate Valve, sedangkan Lift Check Valve oleh beberapa pabrikan digunakan
untuk menggantikan fungsi Ball Valve sebagai Ball Check Valve. Check Valve tidak menggunakan handel untuk
mengatur aliran, tapi menggunakan gravitasi dan tekanan dari aliran fluida itu sendiri. Karena fungsinya yang dapat
mencegah aliran balik (backflow) Check Valve sering digunakan sebagai pengaman dari sebuah equipment dalam
sistem perpipaan.
Ada 3 ( tiga ) jenis check valve

a. Swing Check Valve

Swing check valve terdiri atas sebuah disk seukuran

dengan pipa yang digunakan, dan dirancang menggantung pada poros (hinge pin) di bagian atasnya. Apabila terjadi
aliran maju atau foward flow, maka disk akan terdorog oleh tekanan sehingga terbuka dan fluda dapat mengalir
menuju saluran outlet. Sedangkan apabila terjadi aliran balik atau reverse flow, tekanan fluida akan mendorong disk
menutup rapat sehingga tidak ada fluida yang mengalir. Semakin tinggi tekanan balik semakin rapat disk terpasang
pada dudukannya.

Usage : One way flow / pengaliran satu arah

Advantages : Klo sudah buka ringan, low pressure drop / kehilangan tekanan sangat rendah, cost nya murah

Disadvantages : Kebocoran amat tinggi dan aliran rendah karena terganggu dengan adanya
hambatan

b. Lift Check Valve

Penggunaan untuk fluida steam, gas, maupun liquid yang mempunyai

flow yang tinggi.

Dalam konfigurasinya mirip dengan globe valve hanya saja pada globe valve putaran disk atau valve dapat
dimanipulasi sedangkan pada lift check valve tidak (karena globe valve adalah jenis valve putar dan control valve).

Port inlet dan outlet dipisahkan oleh sebuah plug berbentuk kerucut yang terletak pada sebuah dudukan, umumnya
berbahan logam. Ketika terjadi foward flow, plug akan terdorong oleh tekanan cairan sehingga lepas dari
dudukannya dan fluida akan mengalir ke saluran outlet. Sedangkan apabila terjadi reverse flow, tekanan fluda justru
akan menempatkan plug pada dudukannya, semakin besar tekanan semakin rapat pula posisi plug pada
dudukannya, sehingga fluida tidak dapat mengalir.
bahan dari dudukan plug adalah logam, hal ini mempertimbangkan tingkat kebocoran yang sangat sedikit dari check
valve tersebut. Umumnya lift check valve digunakan untuk aplikasi fluida gas karena tingkat kebocoran yang kecil.
Penggunaan check valve tipe lift ini di industri adalah untuk mencegah aliran balik condensate ke steam trap yang
dapat menyebabkan terjadinya korosi pada turbin uap. Keuntungan menggunakan lift check valve adalah terletak
pada kesederhanaan desain dan membutuhkan sedikit pemeliharaan. Kelemahannya adalah instalasi dari check
valve jenis lift hanya cocok untuk pipa horisontal dengan diameter yang besar.

c. Backwater check valve

Backwater valve, banyak digunakan pada sistem pembuangan air bawah tanah yang mencegah terjadinya aliran
balik dari saluran pembuangan saat terjadi banjir. Saat banjir saluran pembuangan akan penuh dan bertekanan tinggi
sehingga memungkinkan terjadinya aliran balik, dengan menggunakan back water valve, hal ini dapat diatasi dengan
baik.

d. Swing Type Disk Check Valve

Dalam penggunaan swing check valve dan lift check valve terbatasi hanya untuk pipa ukuran besar (diameter DN80
atau lebih). jadi sebagai solusinya adalah dengan menggunakan Disk check valve. Dengan menggunakan Disk ceck
valve dapat digunakan tubing dengan ukuran yang mengerucut pada satu sisinya sehingga dapat diaplikasikan pada
pipa yang lebih kecil ukurannya.

e. Disk Check valve

Disk Check valve terdiri atas body, spring, spring retainer dan disc. Prinsip kerjanya adalah saat terjadi foward flow,
maka disk akan didorong oleh tekanan fluida dan mendorong spring sehingga ada celah yang menyebabkan aliran
fluida dari inlet menuju outlet. Sebaliknya apabila terjadi reverse flow, tekanan fluida akan mendorong disk sehingga
menutup aliran fluida

Perbedaan tekanan diperlukan untuk membuka dan menutup valve jenis ini dan ini ditentukan oleh jenis spring yang
digunakan.

Selain spring standar, tersedia juga beberapa pilihan spring yang tersedia:

No spring - Digunakan di mana perbedaan tekanan di valve kecil.

Nimonic spring - Digunakan dalam aplikasi suhu tinggi.

Heavy duty spring - Hal ini meningkatkan tekanan pembukaan yang diperlukan. Bila dipasang pada line
boiler water feed, dapat digunakan untuk mencegah uap boiler dari kebanjiran ketika mereka unpressurised.

f. Split disc check valve

Split Disk check valve terdiri dari disk yang bagian tengahnya merupakan poros yang memungkinkan disk bergerak
seolah terbagi dua bila didorong dari arah yang benar (foward flow) dan menutup rapat bila ditekan dari arah yang
salah (reverse flow).

7. Screwed Down Return Globe Check Valve

Modelnya hampir sama dengan globe valve, bedanya ada tambahan housing / casing pendukung yang otomatis jika
ada media yang mengalir pada valve.
8. Butterfly Valve

Butterfly Valve memiliki bentuk yang unik jika dibandingkan dengan valve-valve yang lain.
Butterfly menggunakan plat bundar atau disk yang dioperasikan dengan ankel untuk posisi membuka
penuh atau menutup penuh dengan sudut 90. Disk ini tetap berada ditengah aliran, dan
dihubungkan ke ankel melalui shaft. Saat valve dalam keadaan tertutup, Disk tersebut tegak lurus
dengan arah aliran, sehingga aliran terbendung, dan saat valve terbuka wafer sejajar/ segaris dengan aliran,
sehingga zat dapat mengalir melalui valve.

Batterfly valve memiliki turbulensi dan penurunan tekanan (pressure drop) yang minimal. Valve
ini bagus untuk pengoperasian on-off ataupun throttling, dan bagus untuk mengontrol aliran zat cair atau gas dalam
jumlah yang besar. Namun demikian valve ini biasanya tidak memiliki kekedapan yang bagus, dan harus digunakan
pada situasi/ sistem yang memiliki tekanan rendah (low-pressure)

9. Diaphragm Valve

Diaphragm valve bisa digunakan untuk mengatur aliran (trhottling) dan bisa juga digunakan sebagai on/off valve.
Diaphgram valve handal dalam penanganan material kasar seperti fluida yang mengandung pasir, semen, atau
lumpur, serta fluida yang mempunyai sifat korosif.
10. Solenoid Valve

Tipe ini, penggerak buka-tutup valve adalah rangkaian elektro-magnet yang ditimbulkan oleh kumparan yang dilalui
arus listrik.

Klik disini artikel sebelumnya... dan Disini

11. Motor operated Valve

Valve tipe ini, batang (stem) valve dihubungkan (joint/couple) dengan penggerak (aktuator) yang berupa motor listrik.
Pada pelaksanaannya, ada yang menggunakan listrik AC (alternating current = listrik arus bolak-balik) dan ada juga
yang menggunakan listrik DC (direct current = listrik arus searah).

12. Pinch valve

Pinch valve digunakan untuk menangani fluida yang berlumpur, endapan, dan yang mempunyai partikel-partikel solid
yang banyak serta fluida-fluida yang mempunyai kecenderungan untuk terjadi kebocoran (leak).

13. Safety/Relief valve

Safety/Relief valve memiliki fungsi yang sangat berbeda dari valve-valve yang lain. Valve ini didisain khusus untuk
melepas tekanan berlebih yang ada di equipment dan sistem perpipaan. Untuk mencegah kerusakan pada
equipment, dan lebih penting lagi cedera pada pekerja, relief valve dapat melepas kenaikan tekanan sebelum
menjadi lebih ekstrim.

Relief valve menggunakan pegas baja (lihat gambar di bawah ini), yang secara otomatis akan terbuka jika tekanan
mencapai level yang tidak aman. Level tekanan pada valve ini bisa diatur, sehingga bisa ditentukan pada level
tekanan berapa valve ini akan terbuka. Ketika tekanan kembali normal, relief valve secara otomatis akan tertutup
kembali.

Safety valve adalah jenis valve yang mekanismenya secara otomatis melepaskan zat dari boiler, Bejana tekan,
atau suatu sistem, ketika tekanan atau temperatur melebihi batas yang telah ditetapkan.
Cara kerja Pressure Safety Valve :

Pressure savety valve mempunyai tiga bagian utama yaitu inlet, outlet dan spring set. Fluida bertekanan berada pada
inlet PSV. PSV posisi menutup selama tekanan fluida lebih kecil dibandingkan tekanan spring pada spring set.
Sebaliknya jika tekanan fluida lebih tinggi dibandingkan tekanan spring set maka springset akan bergerak naik dan
membuka katup yang akan membuang tekanan melalui outlet sampai tekanan fluida maksimal sama dengan tekanan
spring set
