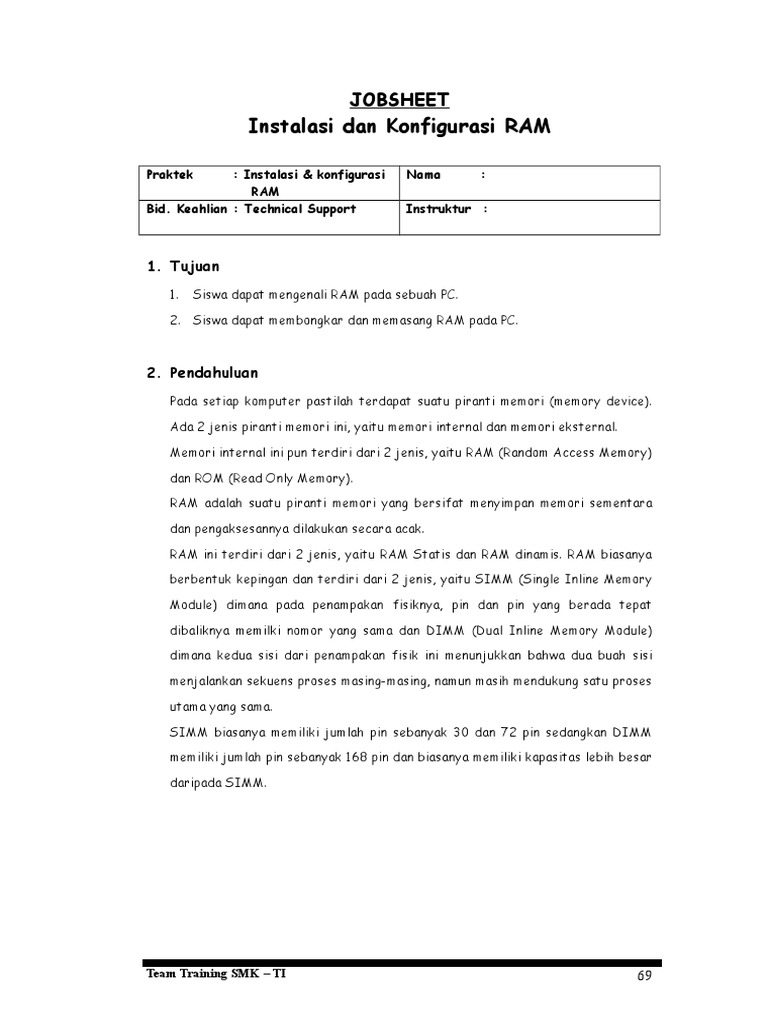

JOBSHEET

Instalasi dan Konfigurasi RAM

Praktek : Instalasi & konfigurasi Nama :

RAM
Bid. Keahlian : Technical Support Instruktur :

1. Tujuan
1. Siswa dapat mengenali RAM pada sebuah PC.

2. Siswa dapat membongkar dan memasang RAM pada PC.

2. Pendahuluan
Pada setiap komputer pastilah terdapat suatu piranti memori (memory device).

Ada 2 jenis piranti memori ini, yaitu memori internal dan memori eksternal.

Memori internal ini pun terdiri dari 2 jenis, yaitu RAM (Random Access Memory)

dan ROM (Read Only Memory).

RAM adalah suatu piranti memori yang bersifat menyimpan memori sementara

dan pengaksesannya dilakukan secara acak.

RAM ini terdiri dari 2 jenis, yaitu RAM Statis dan RAM dinamis. RAM biasanya

berbentuk kepingan dan terdiri dari 2 jenis, yaitu SIMM (Single Inline Memory

Module) dimana pada penampakan fisiknya, pin dan pin yang berada tepat

dibaliknya memilki nomor yang sama dan DIMM (Dual Inline Memory Module)

dimana kedua sisi dari penampakan fisik ini menunjukkan bahwa dua buah sisi

menjalankan sekuens proses masing-masing, namun masih mendukung satu proses

utama yang sama.

SIMM biasanya memiliki jumlah pin sebanyak 30 dan 72 pin sedangkan DIMM

memiliki jumlah pin sebanyak 168 pin dan biasanya memiliki kapasitas lebih besar

daripada SIMM.

Team Training SMK TI 69

 SIMM 30 pin, SIMM 72 pin dan DIMM 168 pin

RAM ini biasanya terletak pada sebuah soket memori. Soket untuk SIMM

biasanya berwarna putih, sedangkan untuk DIMM biasanya berwarna hitam.

Soket SIMM (Kiri), Soket DIMM (Kanan)

3. Peralatan
1. 1 unit Komputer

4. Langkah Kerja

1. Bongkarlah casing komputer dan lepaskanlah seluruh komponennya dan kabel

kabel penghubungnya.

2. Perhatikanlah RAM yang terpasang pada motherboard apakah termasuk

SIMM atau DIMM.

Team Training SMK TI 70

 3. Perhatikan juga soket memori pada motherboard tersebut apakah soket

untuk SIMM atau soket untuk DIMM.

4. Lepaskanlah RAM dari soketnya :

Bila RAM yang ada pada motehrboard tersebut adalah SIMM

maka lepaskanlah RAM dari soketnya dengan cara menekan pengunci di

pinggir soket ke arah luar lalu doronglah RAM setelah lepaskan RAM dari

soketnya.

Bila RAM yang ada pada motherboard tersebut adalah DIMM maka

lepaskanlah RAM dari soketnya dengan cara membuka pengunci ke arah

luar dan mengangkat memori.

6. Cobalah anda pasang kembali seluruh komponennya (kecuali RAM) dan anda

hidupkan kembali komputer anda! Apakah yang terjadi??

7. Setelah itu matikan kembali komputer anda lalu pasangkan kembali RAM

pada soketnya :

Bila SIMM caranya tentukan pin 1 pada memori dan pin 1 pada soket

SIMM, pasangkan RAM lalu masukkan RAM dari salah satu sisi soket

dengan posisi miring lalu dorong RAM sehingga terpasang tegak dan

terkunci.

Bila DIMM caranya tekan RAMi ke arah bawah sampai pengunci

terpasang pada RAM.

8. Setelah RAM terpasang kembali pada soketnya, cobalah hidupkan kembali

komputer anda! Apakah komputer anda kembali beroperasi dengan normal??

Jika ya, pasanglah kembali casingnya.
