1.

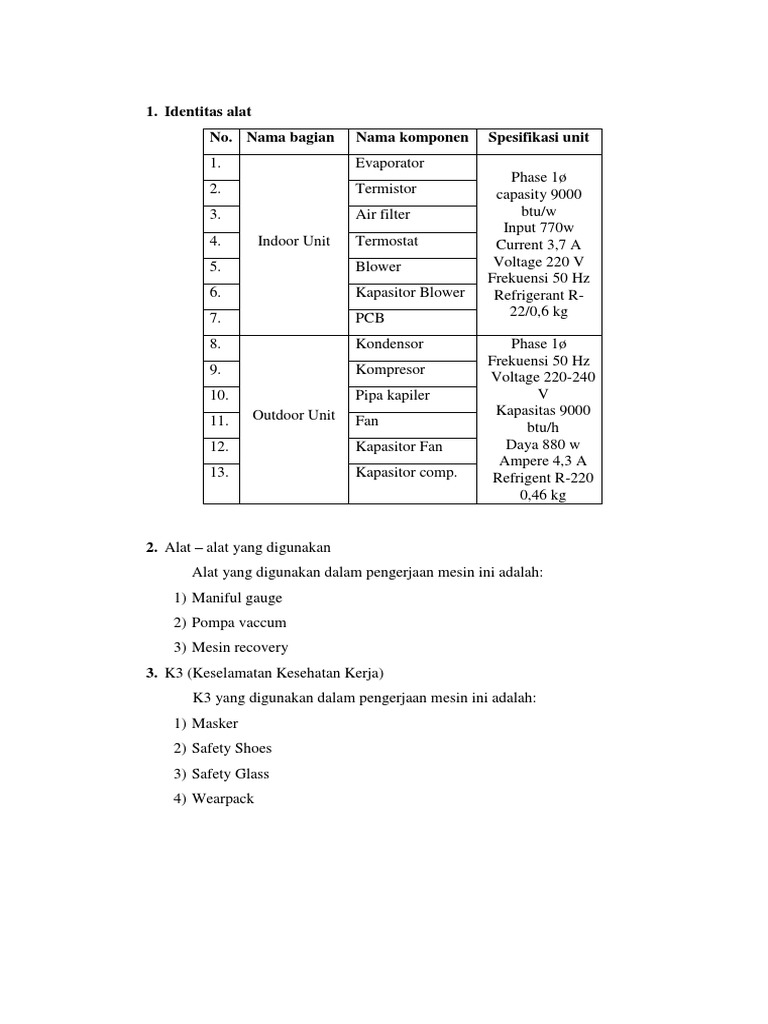

Identitas alat
No. Nama bagian Nama komponen Spesifikasi unit
1. Evaporator
Phase 1
2. Termistor capasity 9000
3. Air filter btu/w
Input 770w
4. Indoor Unit Termostat Current 3,7 A
5. Blower Voltage 220 V
Frekuensi 50 Hz
6. Kapasitor Blower Refrigerant R-
7. PCB 22/0,6 kg

8. Kondensor Phase 1
Frekuensi 50 Hz
9. Kompresor
Voltage 220-240
10. Pipa kapiler V
Outdoor Unit Kapasitas 9000
11. Fan btu/h
12. Kapasitor Fan Daya 880 w
Ampere 4,3 A
13. Kapasitor comp. Refrigent R-220
0,46 kg

2. Alat alat yang digunakan

Alat yang digunakan dalam pengerjaan mesin ini adalah:
1) Maniful gauge
2) Pompa vaccum
3) Mesin recovery
3. K3 (Keselamatan Kesehatan Kerja)
K3 yang digunakan dalam pengerjaan mesin ini adalah:
1) Masker
2) Safety Shoes
3) Safety Glass
4) Wearpack
4. Standard Opeasional Prosedur (SOP)

Operasional alat pengendali

Saat penggunaan, arahkan
pengirim sinyal ke penerima pada
unit luar.
Jarak pengirim sinyal dan penerima
harus di antara 7 m tanpa ada penghalang apapun.
Jangan melempar atau membentur alat pengendali.
Jika elektronik-starter jenis lampu pijar
atau change-over jenis lampu pijar atau
telepon
tanpa kabel terpasang di ruangan, penerima sinyal akan terganggu,
sehingga jarak ke unit dalam harus lebih dekat.
Memasang baterai
Masukkan baterai sesuai petunjuk di
samping. Baterai 2 R-03 (7#)
Lepaskan penutup baterai:
Tekan secara pelan dan tekan penutup ke
bawah sesuai petunjuk.
Masukkan baterai: Pastikan dimasukkan pada
tempat sesuai "+/-" pada petunjuk. Pasang
penutupnya kembali.
Petunjuk konfirmasi:
Setelah menekan tombol ON/OFF, jika tidak ada tampilan, pasang ulang
baterainya.
Catatan:
Tampilan penuh atau tampilan tidak jelas sewaktu dijalankan menunjukkan
baterai telah habis. Segera ganti baterai.
Gunakan dua baterai baru jenis sama saat pengantian.
Jika alat pengendali tidak bekerja dengan benar, keluarkan baterai dan
masukkan kem - bali beberapa menit kemudian.
Petunjuk:
Pindahkan baterai dari tempat jika tidak akan digunakan dalam
waktu lama. Jika masih ada tampilan setelah baterai dilepaskan,
tekanlah tombol reset.
Memulai Kembali Setelah Kegagalan Tenaga Listrik
(atur dan isi kembali sesuai kebutuhan)
Saat Kegagalan Listrik terjadi, unit/AC akan kembali menjalankan saat tenaga
listrik telah kembali tersuplai.

Cara kerja otomatis

(1) Unit di jalankan

Tekan ON/OFF pada alat pengendali, unit berjalan.
(2) Memilih bentuk cara kerja
Tekan tombol MODE. Tiap penekanan, cara
kerja berubah sesuai berikut:
Alat pengendali

Kemudian Pilihan operasi otomatis

(3) Memilih kecepatan kipas

Tekan tombol FAN. Tiap penekanan, kecepatan kipas berubah
sebagai berikut:
Alat pengendali:
RENDAH SEDANG TINGGI AUTO

AC berjalan sesuai dengan kecepatan kipas yang di tampilkan.

Saat FAN di atur AUTO, AC mengatur kecepatan kipas secara otomatis sesuai
dengan suhu ruangan.
(4) Unit berhenti
Tekan tombol ON/OFF, unit akan berhenti.
 Cara Kerja Pendingin

(1) Unit di jalankan

Tekan ON/OFF pada alat pengendali, unit berjalan.
(2) Memilih bentuk cara kerja
Tekan tombol MODE. Tiap penekanan, cara
kerja berubah sesuai berikut:
Alat pengendali:
AUTO DINGIN KERING KIPAS

Unit akan menjalankan apa yang ditampilkan di LCD.

Menghentikan tampilan pada mode yang anda inginkan.
(3) Memilih pengaturan suhu
Tekan tombol TEMP.
Saat tombol di tekan, suhu naik 1C,
Jika terus di tekan, akan menigkat secara cepat
Saat tombol di tekan, suhu turun 1C,
Jika terus di tekan, akan menurun secara cepat.
Pilih suhu yang sesuai.
(4) Memilih kecepatan kipas
Tekan tombol FAN. Tiap penekanan, kecepatan
kipas berubah sebagai berikut:
Alat pengendali:

RENDAH SEDANG TINGGI AUTO

AC berjalan sesuai dengan kecepatan kipas

yang di tampilkan. Saat FAN di atur AUTO,
AC mengatur kecepatan kipas secara otomatis
sesuai dengan suhu ruangan.
(5) Unit berhenti
Tekan tombol ON/OFF, unit akan berhenti.
 Cara Kerja Kering

(1) Unit di jalankan

Tekan ON/OFF pada alat pengendali, unit berjalan.
(2) Memilih bentuk cara kerja
Tekan tombol MODE. Tiap penekanan, cara kerja
berubah sesuai berikut:
Alat pengendali:
AUTO DINGIN KERING KIPAS

Unit akan menjalankan apa yang ditampilkan di

LCD. Menghentikan tampilan pada mode yang anda inginkan
(3) Memilih pengaturan suhu
Tekan tombol TEMP.
Saat tombol di tekan, suhu naik 1C,
Jika terus di tekan, akan meningkat secara cepat
Saat tombol di tekan, suhu turun 1C,
Jika terus di tekan, akan menurun secara cepat.
Pilih suhu yang sesuai.
(4) Memilih kecepatan kipas
Tekan tombol FAN. Tiap penekanan, kecepatan
kipas berubah sebagai berikut:
Alat pengendali:

RENDAH SEDANG TINGGI AUTO

AC berjalan sesuai dengan kecepatan kipas yang

di tampilkan. Saat di Mode KERING, suhu ruangan
akan menjadi lebih rendah +2.
AC sesekali akan menjalankan kipas angin dengan
kecepatan rendah yang tidak tergantung pada pengaturan
kecepatan kipas angin.
(5) Unit berhenti
Tekan tombol ON/OFF, unit akan berhenti.
 Cara Kerja Kipas Angin

(1) Unit di jalankan

Tekan ON/OFF pada alat pengendali, unit berjalan.

(2) Memilih bentuk cara kerja

Tekan tombol MODE. Tiap penekanan, cara
kerja berubah sesuai berikut:
Alat pengendali :

AUTO DINGIN KERING KIPAS

Unit akan menjalankan apa yang ditampilkan di LCD.

Menghentikan tampilan pada mode yang anda inginkan.
(3) Memilih kecepatan kipas
Tekan tombol FAN. Tiap penekanan, kecepatan kipas
berubah sebagai berikut:
Alat pengendali:

RENDAH SEDANG TINGGI AUTO

AC berjalan sesuai dengan kecepatan kipas yang di tampilkan.

(4) Unit berhenti
Tekan tombol ON/OFF, unit akan berhenti.
 Pengaturan Arah Aliran Udara

1.Tampilan kondisi dari hembusan udara

Sirip Horizontal Alat Pengendali

Pos 1. ( Dingin /Kering posisi standar) Blank
Pos 2. ( Ayunan ke Atas )
Pos 3. ( Ayunan ke Bawah )
Pos 4. ( Ayunan Auto )

2. Naik dan turun arah aliran udara (dengan alat pengendali)

Setiap penekanan tombol SWING, arah aliran udara pada
alat pengendali tampil sebagai berikut sesuai dengan
bentuk cara kerja yang berbeda:
Pos.1 Pos.2 Pos.3 Pos.4

Sirip horisontal akan berayun sesuai dengan posisi di atas.

3. Kiri dan kanan arah aliran udara (manual)
Gerakan sirip vertikal horisontal dengan kenop yang ada
di AC untuk mengatur ke kiri atau ke kanan akan berayun
sesuai dengan posisi di atas.

PERHATIAN:

Dilarang untuk mengatur sirip dengan menggunakan tangan.

Saat mengatur sirip menggunakan tangan, matikan AC, dan
gunakan alat pengendali untuk menyalakan kembali AC.
Saat kelembaban tinggi, gejala tetesan air/pengembunan akan
terjadi di kisi saluran keluar.
Sebaiknya tetap arah sirip horisontal dengan posisi bergerak
menurun saat pendinginan
dan kering, atau lainnya, gejala tetesan air/pengembunan.
Kenyaman Tidur (SLEEP)
Cara Kerja:
Sebelum tidur, tekanlah tombol SLEEP dan
unit akan menjalankan bentuk SLEEP sehingga
Anda bisa tidur dengan tenang.
Menggunakan fungsi SLEEP
Setelah AC dinyalakan, atur status cara kerja,
lalu tekan tombol SLEEP, jam harus diatur
dahulu sebelumnya.
Bentuk cara kerja
1. Bentuk DINGIN, KERING
Satu jam setelah bentuk SLEEP dijalankan,
suhu akan menjadi 1C lebih tinggi dari
pengaturan suhu. Satu jam kemudian suhu naik
1C lagi dan seterusnya. Hingga 6 jam ke depan
kemudian berhenti. Suhunya lebih tinggi dari
pengaturan suhu sehingga suhu ruangan tidak
akan terlalu rendah saat tidur.
2. Bentuk AUTO
Unit beroperasi sesuai
dengan bentuk sleep
beradaptasi dengan bentuk
cara yang terpilih otomatis.
3. Bentuk FAN
Tidak memiliki fungsi sleep
4. Mengatur kecepatan
perubahan angin saat tidur.
Jika kecepatan angin lebih
tinggi atau sedang sebelum
pengaturan untuk tidur, atur
kecepatan angin yang lebih
rendah setelah tidur. Jika
angin rendah, tidak perlu
mengubah.
5. Catatan untuk melanjutkan
kegagalan tenaga:
Tekan tombol sleep sepuluh
kali dalam lima detik dan
masukan fungsi ini setelah
mendengar suara empat kali.
Dan tekan tombol sleep
sepuluh kali dalam lima
detik dan tinggalkan fungsi
ini setelah mendengar suara
dua kali.
Cara Kerja HEALTH

1. Memulai Unit
Tekan tombol ON/OFF

2. Pengaturan fungsi aliran udara sehat anion

Tekan tombol HEALTH , maka simbol
akan tampil, dan AC akan menjalankan aliran udara
sehat.

3. Untuk membatalkan fungsi aliran udara sehat.

Tekan tombol HEATLH kembali, dan fungsi aliran
udara sehat pun akan terhenti.

Pengenalan singkat mengenai fungsi aliran udara sehat anion

Generator anion yang ada di dalam AC akan menghasilkan jumlah
anion yang banyak, sangat efektif dalam menyeimbangkan posisi
jumlah anion (ion negatif) dan juga membunuh bakteri serta
mengusir debu yang ada di ruangan, sehingga akhirnya
membersihkan udara di dalam ruangan.
Cara Kerja
Cara Kerja Timer On/Off

Atur Jam dengan tepat sebelum memulai cara kerja TIMER

Berfungsi untuk memulai AC atau pun menghentikan secara otomatis sesuai
dengan waktu yang diinginkan: seperti halnya saat sebelum bangun tidur, atau
setelah kembali dari luar ruangan, juga setelah kita terlelap saat malam hari.
(1) Setelah unit di jalankan, pilih bentuk cara kerja yang
di inginkan. Bentuk cara kerja akan tampil di layar.

(2) Tekan tombol TIMER untuk merubah bentuk TIMER.

Setiap tombol ditekan, tampilan berubah sebagai berikut:

Pilih TIMER ON-OFF. ON maka lampu akan menyala.

(3) Pengaturan waktu untuk TIMER ON

Tekan tombol JAM
Saat tombol ditekan waktu maju 10 menit,
jika terus ditekan, akan maju secara cepat.
Saat tombol ditekan, waktu kurang 10 menit
jika terus ditekan, akan mundur secara cepat.

Waktu akan ada di layar tampil. Bisa diatur dalam 24 jam.

AM berarti pagi hari, dan PM berarti siang hari.

(4) Memastikan pengaturan waktu untuk TIMER ON Setelah waktu diatur dengan
tepat, tekan tombol TIMER untuk Konfirmasi ON pada alat pengendali
berhenti berkedip. OFF mulai berkedip.
Tampilan waktu: Unit jalan atau berhenti pada x jam x menit.
(5) Pengaturan waktu untuk TIMER OFF Ikuti proses yang sama pada pengaturan
waktu untuk TIMER ON.
(6) Memastikan pengaturan TIMER OFF
Setelah waktu diatur, tekan tombol SET untuk memasti - kan OFF pada alat
pengendali berhenti berkedip. Tampilan waktu: Unit berhenti pada x jam x
menit.
Membatalkan bentuk TIMER

Tekan tombol TIMER beberapa kali hingga bentuk TIMER hilang.

 PERAWATAN
Cara tepat untuk menggunakan AC

Pengaturan suhu ruangan yang Jangan menghalangi saluran udara

pantas. masuk maupun keluar.

Suhu yang
sesuai

Tutuplah pintu dan jendela saat Gunakan pengatur secara efektif

mesin bekerja

Selama pengoprasian
AC, halangi penyinaran
sinar matahari secara
langsung dengan gorden

Apabila unit tidak digunakan dalam Gunakan kisi pengatur udara

jangka waktu yang lama , matikan secara efektif
tombol daya utama

OFF
Untuk penggunaan AC secara Tepat

PERINGATAN
Sebelum melakukan perawatan, pastikan sistem dan pusat listrik telah di matikan

Alat pengendali Unit dalam ruang

Bersihkan AC menggunakan kain yang lembut dan kering.

Jangan gunakan air, bersihkan alat pengendali dengan Untuk noda yang membandel, gunakan detergen yang
kain kering. Jangan gunakan cairan pembersih untuk netral dicampur air. Peras kain sampai kering sebelum
kaca ataupun lap yang mengandung bahan kimia membersihkan, kemudian bersihkan keseluruhan sisa
detergen.

Jangan di gunakan untuk membersihkan

Bensin, bensin pencuci, thiner atau pembersih Air panas lebih dari 40C (104F) dapat
dapat merusak lapisan dari unit. menyebabkan perubahan warna atau
bentuk

Membersihkan saringan udara

Buka kisi saluran masuk dengan menarik keatas.
Singkirkan saringan.Dorong ke atas tengah
saringan sedikit sampai terlepas dari pengganjal,
dan singkirkan saringan kebawah.
Bersihkan saringan.Gunakan Alat penghisap untuk
menyingkirkan debu atau cucilah saringan dengan
air. Setelah di cuci, keringkan saringan ditempat
teduh
Lepaskan saringan.Lepaskan dengan benar supaya
tanda FRONT menghadap ke depan. Pastikan Sekali
setiap 2
saringan terpasang dengan benar dibelakang minggu
ganjalan. Jika saringan kiri dan kanan tidak
terpasang dengan baik dapat menyebabkan
Tutup kisi saluran masuk kerusakan.
Penggantian Air Purifying Filter

1. Membuka Kisi Saluran Masuk

Kisi saluran masuk di dukung oleh pelat atas pada sisi
kanan.

2. Melepas standar saringan udara

Dorong ke atas tab bagian tengah saringan sedikit

sampai terlepas dari ganjalannya, dan singkirkan saringan kearah

bawah.

3. Memasang Air Purifying Filter

Pasang kembali Air Purifying Filter ke kiri dan ke kanan pada tersedia.

4. Memasang Penyaring Udara Standar

(Pemasangan sesuai keperluan)

5. Tutup Kisi Saluran Masuk

Tutup Kisi Saluran Masuk dengan benar.

CATATAN:

Photocatalyst Air Purifying Filter

Media Pembunuh Bakteri dan Air Purifying Filter dapat
digunakan untuk jangka waktu yang lama, tidak perlu
digantikan dengan yang
baru. Namun dalam dalam jangka waktu tertentu, harus
di bersihkan dari debu dengan menggunakan penyedot
debu atau cukup kibas dengan ringan, dengan begitu
daya kerja akan tetap baik.
Tetap jaga media pembunuh bakteri dalam keadaan sejuk
dan kering, dan jauhkan dari sinar matahari saat sedang
tidak dalam penggunaan, atau kemampuan untuk
mensterilkan akan berkurang.
5. IDENTIFIKASI MASALAH

1. K3-Nya kurang
2. Sepanjang pipa tidak memakai duktif

6. ANALISIS

1. Bagaimana solusi agar K3-Nya lengkap ?

2. Bagaimana solusi agar di sepanjang pipa tidak ada tetesan air ?

7. SOLUSI

1. Melengkapi K3 yg kurang seperti: safety gloves dan masker

2. Di pasang duktif di sepanjang pipa.
