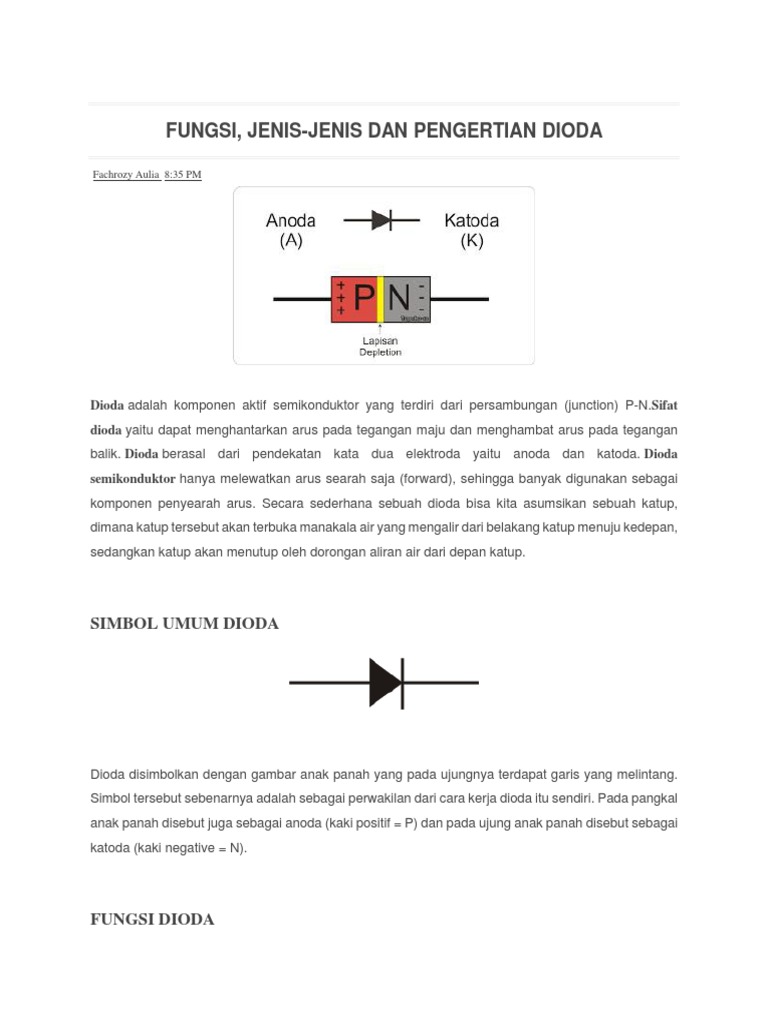

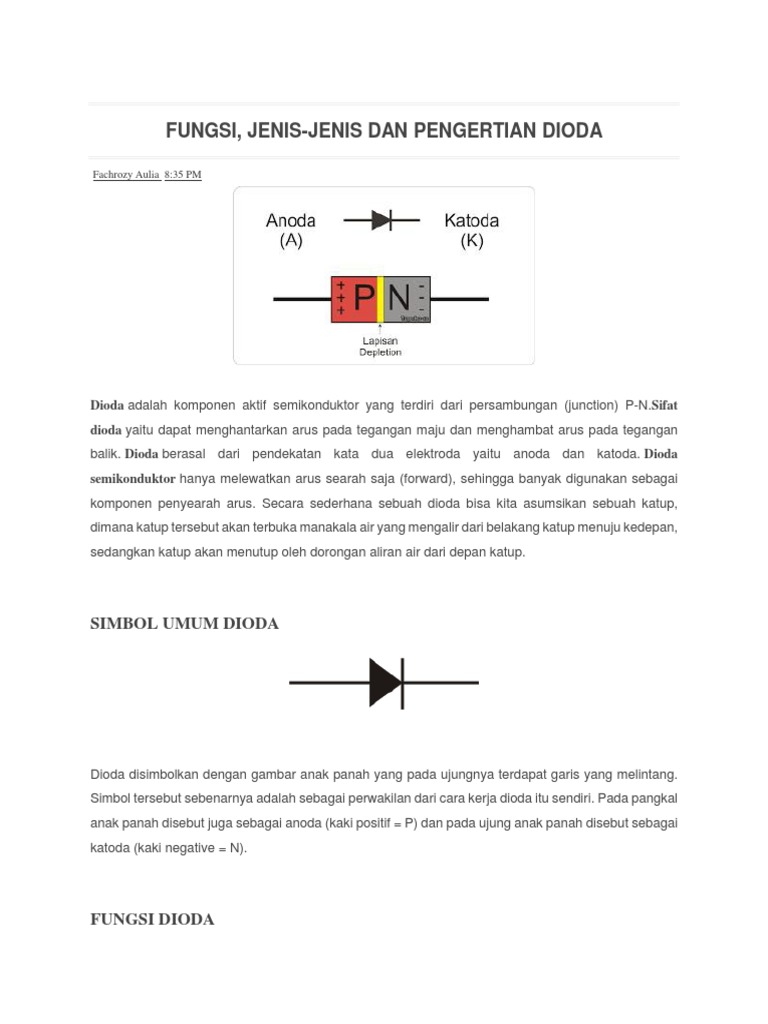

FUNGSI, JENIS-JENIS DAN PENGERTIAN DIODA

Fachrozy Aulia 8:35 PM

Dioda adalah komponen aktif semikonduktor yang terdiri dari persambungan (junction) P-N.Sifat
dioda yaitu dapat menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan
balik. Dioda berasal dari pendekatan kata dua elektroda yaitu anoda dan katoda. Dioda
semikonduktor hanya melewatkan arus searah saja (forward), sehingga banyak digunakan sebagai
komponen penyearah arus. Secara sederhana sebuah dioda bisa kita asumsikan sebuah katup,
dimana katup tersebut akan terbuka manakala air yang mengalir dari belakang katup menuju kedepan,
sedangkan katup akan menutup oleh dorongan aliran air dari depan katup.

SIMBOL UMUM DIODA

Dioda disimbolkan dengan gambar anak panah yang pada ujungnya terdapat garis yang melintang.
Simbol tersebut sebenarnya adalah sebagai perwakilan dari cara kerja dioda itu sendiri. Pada pangkal
anak panah disebut juga sebagai anoda (kaki positif = P) dan pada ujung anak panah disebut sebagai
katoda (kaki negative = N).

FUNGSI DIODA
1. Sebagai penyearah, untuk dioda bridge
2. Sebagai penstabil tegangan (voltage regulator), untuk dioda zener
3. Pengaman / sekering
4. Sebagai rangkaian clipper, yaitu untuk memangkas / membuang level sinyal yang ada di atas atau
di bawah level tegangan tertentu.
5. Sebagai rangkaian clamper, yaitu untuk menambahkan komponen DC kepada suatu sinyal AC
6. Sebagai pengganda tegangan.
7. Sebagai indikator, untuk LED (light emiting diode)
8. Sebagai sensor panas, contoh aplikasi pada rangkaian power amplifier
9. Sebagai sensor cahaya, untuk dioda photo
10. Sebagai rangkaian VCO (voltage controlled oscilator), untuk dioda varactor

JENIS DIODA
1. Dioda standar
Dioda jenis ini ada dua macam yaitu silikon dan germanium. Dioda silikon mempunyai tegangan maju
0.6 V sedangkan dioda germanium 0.3 V. Dioda jenis ini mempunyai beberapa batasan tertentu
tergantung spesifikasi. Batasan batasan itu seperti batasan tegangan reverse, frekuensi, arus, dan
suhu. Tegangan maju dari dioda akan turun 0.025 V setiap kenaikan 1 derajat dari suhu normal.

Sesuai karakteristiknya dioda ini bisa dipakai untuk fungsi-fungsi sebagai berikut:
1. Penyearah sinyal AC
2. Pemotong level
3. Sensor suhu
4. Penurun tegangan
5. Pengaman polaritas terbalik pada DC input
Contoh dioda jenis ini adalah 1N400x (1A), 1N5392 (1.5A), dan 1N4148 (500mA).

2. LED (light emiting diode)

Dioda jenis ini mempunyai lapisan fosfor yang bisa memancarkan cahaya saat diberi polaritas pada
kedua kutubnya. LED mempunyai batasan arus maksimal yang mengalir melaluinya. Diatas nilai
tersebut dipastikan umur led tidak lama. Jenis led ditentukan oleh cahaya yang dipancarkan. Seperti
led merah, hijau, biru, kuning, oranye, infra merah dan laser diode. Selain sebagai indikator beberapa
LED mempunyai fungsi khusus seperti LED inframerah yang dipakai untuk transmisi pada sistem
remote control dan opto sensor juga laser diode yang dipakai untuk optical pick-up pada sistem CD.
Dioda jenis ini dibias maju (forward).

3. Dioda Zener

Fungsi dari dioda zener adalah sebagai penstabil tegangan. Selain itu dioda zener juga dapat dipakai
sebagai pembatas tegangan pada level tertentu untuk keamanan rangkaian. Karena kemampuan
arusnya yang kecil maka pada penggunaan dioda zener sebagai penstabil tegangan untuk arus besar
diperlukan sebuah buffer arus. Dioda zener dibias mundur (reverse).

4. Dioda photo

Dioda photo merupakan jenis komponen peka cahaya. Dioda ini akan menghantar jika ada cahaya
yang mauk dengan intensitas tertentu. aplikasi dioda photo banyak pada sistem sensor cahaya
(optical). Contoh : pada optocoupler dan optical pick-up pada sistem CD. Dioda photo dibias maju
(forward).
5. Dioda varactor

Kelebihan dari dioda ini adalah mampu menghasilkan nilai kapasitansi tertentu sesuai dengan besar
tegangan yang diberikan kepadanya. Dengan dioda ini maka sistem penalaan digital pada sistem
transmisi frekuensi tinggi mengalami kemajuan pesat, seperti pada radio dan televisi. Contoh sistem
penalaan dengan dioda ini adalah dengan sistem PLL (Phase lock loop), yaitu mengoreksi oscilator
dengan membaca penyimpangan frekuensinya untuk kemudian diolah menjadi tegangan koreksi
untuk oscilator. Dioda varactor dibias reverse

KARAKTERISTIK DIODA
1. Bias Maju Dioda
Adalah cara pemberian tegangan luar ke terminal diode. Jika anoda dihubungkan dengan kutub positif
batere, dan katoda dihubungkan dengan kutub negative batere, maka keadaan diode ini disebut bias
maju (forward bias). Aliran arus dari anoda menuju katoda, dan aksinya sama dengan rangkaian
tertutup. Pada kondisi bias ini akan terjadi aliran arus dengan ketentuan beda tegangan yang diberikan
ke diode dan akan selalu positif.

2. Bias Mundur Dioda

Sebaliknya bila anoda diberi tegangan negative dan katoda diberi tegangan positif, arus yang mengalir
jauh lebih kecil dari pada kondisi bias maju. Bias ini dinamakan bias mundur (reverse bias) pada arus
maju diperlakukan baterai tegangan yang diberikan dengan tidak terlalu besar maupun tidak ada
peningkatan yang cukup significant.

Sebagai karakteristik dioda, pada saat reverse, nilai tahanan diode tersebut relative sangat besar dan
diode ini tidak dapat menghantarkan arus listrik. Nilai-nilai yang didapat, baik arus maupun tegangan
tidak boleh dilampaui karena akan mengkibatkan rusaknya dioda.
Diode is the active component of semiconductor consisting of junction of P-N. The nature of the diode is that it can
conduct current at forward voltage and inhibit current at reverse voltage. The diode is derived from the word
approach of two electrodes ie anode and cathode. The semiconductor diode simply passes the forward current, so it
is widely used as a current rectifier component. Simply diode we can assume a valve, where the valve will open
when the water flowing from the rear of the valve to the fore, while the valve will close by the boost of water flow
from the front of the valve.

GENERAL SYMBOLS DIODE

Diode symbol

The diode is symbolized by a picture of an arrow at the end of which there is a transverse line. The symbol is
actually a representative of how the diode works itself. At the base of the arrow is also called the anode (positive leg
= P) and at the end of the arrow is called the cathode (negative foot = N).

DIODE FUNCTION
1. As a rectifier, for a bridge diode
2. As a voltage stabilizer (voltage regulator), for a zener diode
3. Security / fuse
4. As a series of clipper, that is to cut / remove the signal level that is above or below a certain voltage level.
5. As a clamper circuit, that is to add a DC component to an AC signal
6. As a voltage multiplier.
7. As an indicator, for LED (light emiting diode)
8. As a heat sensor, a sample application on the power amplifier circuit
9. As light sensor, for photo diode
10. As a VCO (voltage controlled oscilator) circuit, for varactor diode

TYPE OF DIODE
Symbols of types of diodes

1. Standard diodes

Standard diode

This type of diode there are two kinds of silicon and germanium. The silicon diode has a forward voltage of 0.6 V
while the germanium diode is 0.3 V. The diode of this type has certain limits depending on the specification. The
boundary constraints are like reverse voltage limits, frequency, current, and temperature. The forward voltage of the
diode will drop 0.025 V every 1 degree increase from the normal temperature.

According to the characteristics of this diode can be used for the following functions:
1. AC signal rectifier
2. Level cutter
3. Temperature sensor
4. Voltage reduction
5. Reverse polarity protection on DC input
Examples of diodes of this type are 1N400x (1A), 1N5392 (1.5A), and 1N4148 (500mA).

2. LED (light emiting diode)

LED Diode Symbols

This type of diode has a phosphor coating that can emit light when given polarity at both poles. The LED has a
maximum current constraint flowing through it. Above the value is certainly the life of the led not long. The led type
is determined by the emitted light. Such as red led, green, blue, yellow, orange, infrared and laser diode. In addition
to indicating some LEDs have special functions such as infrared LEDs used for transmission on remote control
systems and opto sensors as well as diode lasers used for optical pick-ups on CD systems. This type of diode is
biased forward.

3. Zener diodes

Symbol Zener diode

The function of the zener diode is as a stabilizer. In addition the zener diode can also be used as a barrier at a certain
level for circuit security. Due to its small current capability, the use of a zener diode as a voltage stabilizer for a
large current requires a current. The zener diode is biased backwards (reverse).

4. Photo Diodes

The photo diode symbol

The photo diode is a type of light-sensitive component. This diode will deliver if there is a certain light with certain.
many photo diode applications on light (optical) sensor systems. Example: on optocoupler and optical pick-up on
CD system. Photo diodes are biased forward.

5. Diode varactor

Symbol Diode varactor

The advantage of this diode is that it can produce a certain capacitance value according to the given voltage. With
this diode, the digital penal system on high transmission systems, such as on radio and television. PLL (Phase lock
loop), that is correcting oscilator by reading the frequency deviation to then processed into shock voltage for
oscilator. Diode varactor dibias opposite

DIODE CHARACTERISTICS
1. Bias Forward Diodes

Bias Forward Diodes

What is the terminology of a diode outside the terminal. If the anode is combined with the positive pole of the
battery, and the color cathode with the negative pole of the battery, then the state of the diode is called forward bias
(forward biased). The current flows from the anode to the cathode, and the action is the same as the closed plan. In
this bias condition there will be diode current and will always be positive.

2. Backward Bias Diodes

Reverse bias diodes

The reaction when the anode is given negative voltage and cathode. This bias is called reverse bias on the forward
flow which requires not too large and no significant increase.

As the diode characteristics, at reverse time, the diode value is very very large and this diode can not conduct an
electric current. The values obtained, both current and voltage should not be exceeded because it will confess the
diode.
Diode is the active component of semiconductor consisting of junction of P-N. The nature of the
diode is that it can conduct current at forward voltage and inhibit current at reverse voltage. The
diode is derived from the word approach of two electrodes ie anode and cathode. The
semiconductor diode simply passes the forward current, so it is widely used as a current rectifier
component
