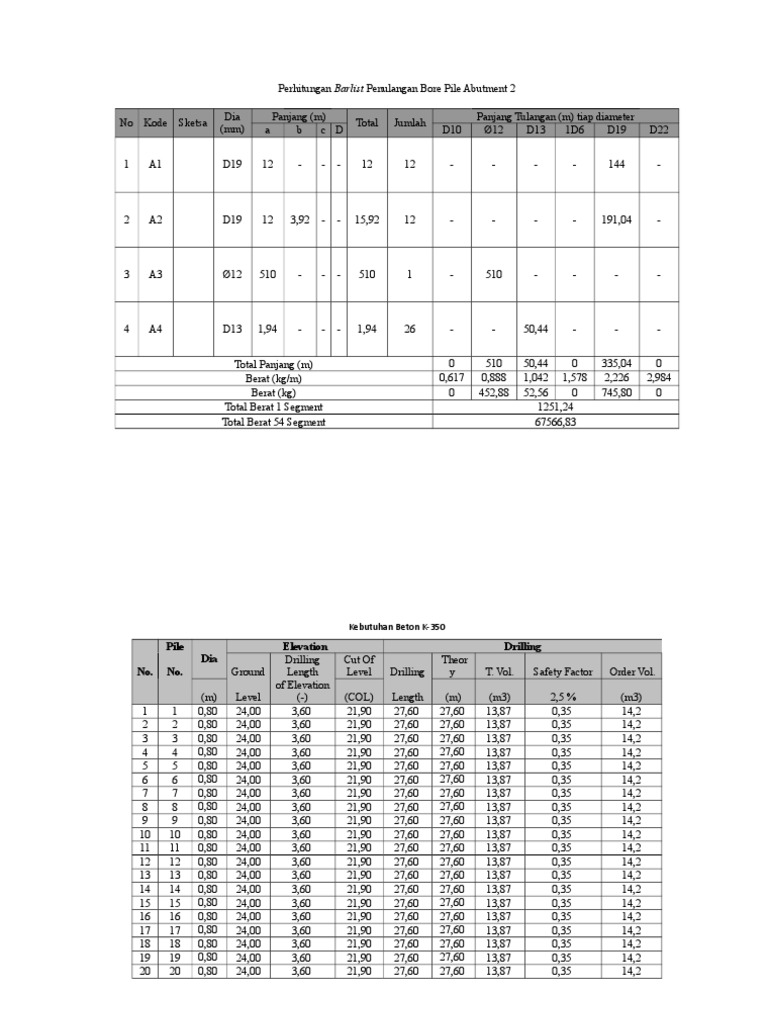

    Perhitungan Barlist Penulangan Bore Pile Abutment 2

    Dia Panjang (m) Panjang Tulangan (m) tiap diameter


    No Kode Sketsa Total Jumlah
    (mm) a b c D D10 Ø12 D13 1D6 D19 D22

    1 A1 D19 12 - - - 12 12 - - - - 144 -

    2 A2 D19 12 3,92 - - 15,92 12 - - - - 191,04 -

    3 A3 Ø12 510 - - - 510 1 - 510 - - - -

    4 A4 D13 1,94 - - - 1,94 26 - - 50,44 - - -

    Total Panjang (m) 0 510 50,44 0 335,04 0


    Berat (kg/m) 0,617 0,888 1,042 1,578 2,226 2,984
    Berat (kg) 0 452,88 52,56 0 745,80 0
    Total Berat 1 Segment 1251,24
    Total Berat 54 Segment 67566,83
    Kebutuhan Beton K-350
    Pile Elevation Drilling
    Dia Drilling Cut Of Theor
    No. No. Ground Length Level Drilling y T. Vol. Safety Factor Order Vol.
    of Elevation
    (m) Level (-) (COL) Length (m) (m3) 2,5 % (m3)
    1 1 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    2 2 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    3 3 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    4 4 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    5 5 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    6 6 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    7 7 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    8 8 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    9 9 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    10 10 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    11 11 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    12 12 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    13 13 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    14 14 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    15 15 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    16 16 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    17 17 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    18 18 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    19 19 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    20 20 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    21 21 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    22 22 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    23 23 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    24 24 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    25 25 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    26 26 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    27 27 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    28 28 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    29 29 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    30 30 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    31 31 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    32 32 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    33 33 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    34 34 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    35 35 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    36 36 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    37 37 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    38 38 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    39 39 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    40 40 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    41 41 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    42 42 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    43 43 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    44 44 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    45 45 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    46 46 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    47 47 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    48 48 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    49 49 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    50 50 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    51 51 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    52 52 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    53 53 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    54 54 0,80 24,00 3,60 21,90 27,60 27,60 13,87 0,35 14,2
    Total 1.159,20 582,4 597

    Keterangan :
