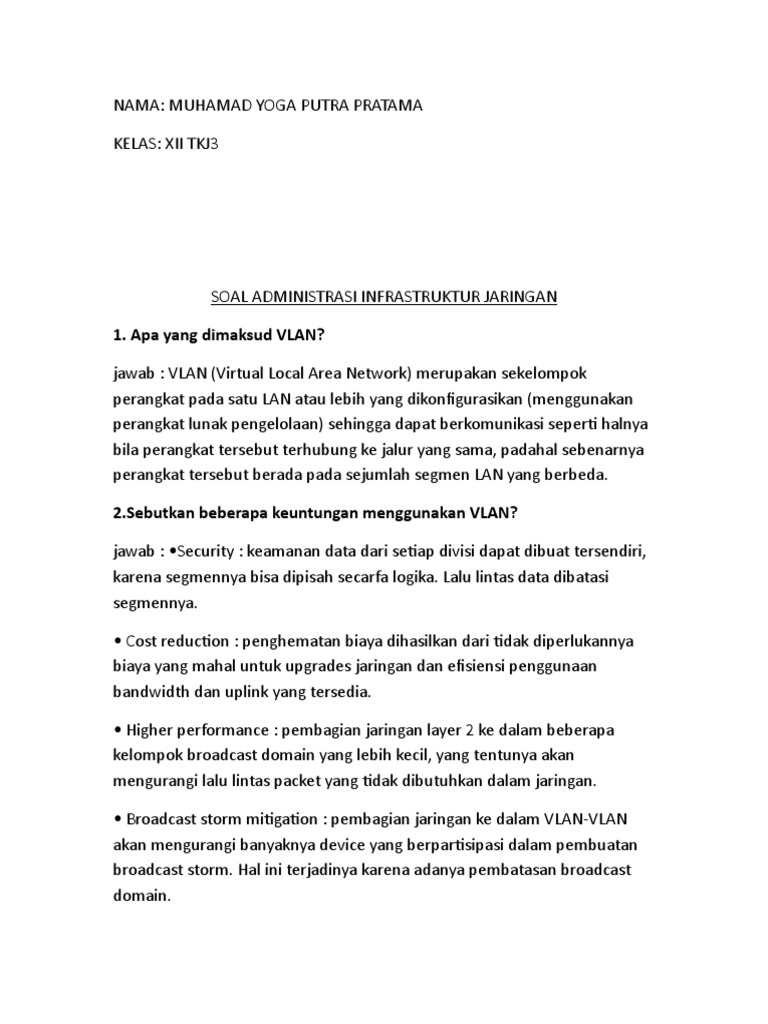

NAMA: MUHAMAD YOGA PUTRA PRATAMA

KELAS: XII TKJ3

SOAL ADMINISTRASI INFRASTRUKTUR JARINGAN

1. Apa yang dimaksud VLAN?

jawab : VLAN (Virtual Local Area Network) merupakan sekelompok

perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan
perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya
bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya
perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

2.Sebutkan beberapa keuntungan menggunakan VLAN?

jawab : •Security : keamanan data dari setiap divisi dapat dibuat tersendiri,
karena segmennya bisa dipisah secarfa logika. Lalu lintas data dibatasi
segmennya.

• Cost reduction : penghematan biaya dihasilkan dari tidak diperlukannya

biaya yang mahal untuk upgrades jaringan dan efisiensi penggunaan
bandwidth dan uplink yang tersedia.

• Higher performance : pembagian jaringan layer 2 ke dalam beberapa

kelompok broadcast domain yang lebih kecil, yang tentunya akan
mengurangi lalu lintas packet yang tidak dibutuhkan dalam jaringan.

• Broadcast storm mitigation : pembagian jaringan ke dalam VLAN-VLAN

akan mengurangi banyaknya device yang berpartisipasi dalam pembuatan
broadcast storm. Hal ini terjadinya karena adanya pembatasan broadcast
domain.
• Improved IT staff efficiency : VLAN memudahkan manajemen jaringan
karena pengguna yang membutuhkan sumber daya yang dibutuhkan
berbagi dalam segmen yang sama.

• Simpler project or application management : VLAN menggabungkan para

pengguna jaringan dan peralatan jaringan untuk mendukung perusahaan
dan menangani permasalahan kondisi geografis.

3.Berdasarkan perbedaan pemberian membership VLAN terbagi menjadi

5 bagian yaitu?

jawab : 1.Port based : Dengan melakukan konfigurasi pada port dan

memasukkannya pada kelompok VLAN sendiri. Apabila port tersebut akan
dihubungkan dengan beberapa VLAN maka port tersebut harus berubah
fungsi menjadi port trunk (VTP).

2.MAC based : Membership atau pengelompokan pada jenis ini didasarkan

pada MAC Address. Tiap switch memiliki tabel MAC Address tiap komputer
beserta kelompok VLAN tempat komputer itu berada.

3.Protocol based : Karena VLAN bekerja pada layer 2 (OSI) maka

penggunaan protokol (IP dan IP Extended) sebagai dasar VLAN dapat
dilakukan.

4.IP Subnet Address based : Selaij bekerja pada layer 2, VLAN dapat bekerja
pada layer 3, sehingga alamat subnet dapat digunakan sebagai dasar VLAN.

5.Authentication based : Device atau komputer bisa diletakkan secara

otomatis di dalam jaringan VLAN yang didasarkan pada autentifikasi user
atau komputer menggunakan protokol 802.1x.

4.untuk memberi identitas sebuah VLAN digunakan nomor identitas VLAN

yaitu VLAN ID. sebutkan dua range VLAN ID tersebut ?

jawab : a. Normal Range VLAN (1 – 1005)

 Digunakan untuk jaringan skala kecil dan menengah.

Nomor ID 1002 s.d. 1005 dicadangkan untuk Token Ring dan FDDI VLAN.

ID 1, 1002 – 1005 secara default sudah ada dan tidak dapat dihilangkan.

Konfigurasi disimpan di dalam file database VLAN, yaitu vlan.dat. file ini
disimpan dalam memori flash milkik switch.

VLAN trunking protocol (VTP), yang membantu manajemen VLAN, hanya

dapat bekerja pada normal range VLAN dan menyimpannya dalam file
database VLAN.

b. Extended Range VLANs (1006 – 4094)

Memungkinkan para service provider untuk memperluas infrastrukturnya

kepada konsumen yang lebih banyak. Dibutuhkan untuk perusahaan skala
besar yang membutuhkan jumlah VLAN lebih dari normal.Memiliki fitur
yang lebih sedikit dibandingakn VLAN normal range.

5. Sebutkan tipe koneksi VLAN ?

jawab : 1. Trunk Link

2. Access Link

3. Hibrid Link (Gabungan Trunk dengan Access)

6. sebutkan jenis jenis router ?

jawab : 1. Router aplikasi

Router jenis ini adalah sebuah aplikasi yang bisa anda instal pada sistem
operasi komputer, sehingga sistem operasi computer tersebut dapat bekerja
seperti router, misalnya aplikasi WinGate, , WinProxy Winroute, SpyGate
dll.

2. Router Hardware

Router hardware adalah sebuah hardware yang memiliki kemampuan

seperti router, maka dengan hardware tersebut anda dapat membagi IP
Address, Router hardware dapat digunakan untuk membagi jaringan
internet pada suatu wilayah, misalnya dari router ini adalah access point,
wilayah yang mendapat Ip Address dan koneksi internet disebut Hot Spot
Area.

3. Router PC

Router PC adalah sebuah komputer yang dimodifikasi sedemikian rupa

sehingga dapat digunakan sebagai router. Untuk membuat sebuah router
PC tidak harus menggunakan komputer dengan spesifikasi yang tinggi.
Komputer dengan prosesor pentium dua, hard drive 10 GB dan ram 64 serta
telah tersedia LAN Card sudah bisa digunakan sebagai router PC. Komputer
yang dijadikan router ini harus diinstal dengan sistem operasi khusus untuk
router. Sistem operasi yang populer untuk router PC saat ini adalah
Mikrotik.

7.fungsi utama router ialah ?

jawab : 1. Fungsi utama router yaitu menghubungkan beberapa jaringan

untuk menyampaikan data dari suatu jaringan ke jaringan yang lain. Namun
router berbeda dengan Switch, karena Switch hanya digunakan untuk
menghubungkan beberapa komputer dan membentuk LAN (local area
network).

8.Bagaimana cara kerja router?

jawab : Fungsi utama Router adalah merutekan paket (informasi). Sebuah

Router memiliki kemampuan Routing, artinya Router secara cerdas dapat
mengetahui kemana rute perjalanan informasi (paket) akan dilewatkan,
apakah ditujukan untuk host lain yang satu network ataukah berada di
network yang berbeda.

9.Dalam VLAN TRUNKING ada beberapa poin yang harus diperhatikan

yaitu?

jawab : - Port mode

 - Trunk Encapsulation

- Native VLAN

10.Jelaskan konsep trunk ?

jawab : Konsep Trunk.

Jika suatu port pada switch di set ke switchport mode access, maka port
tersebut hanya akan bisa dilewati oleh 1 VLAN, yaitu VLAN yang di assign ke
port tersebut karena tidak mungkin satu port dengan mode access di assign
ke lebih dari 1 VLAN.

Jika jumlah port pada switch sudah tidak mencukupi untuk jumlah PC, maka
mau tidak mau anda harus menambah switch baru untuk tambahan port.
Lalu bagaimana jika switch-switch yang akan anda hubungkan itu masing-
masing berisi lebih dari 1 VLAN? sementara dengan port mode access hanya
bisa membawa 1 VLAN? Nah, disini lah anda membutuhkan Trunk.

11.Sebutkan dan jelaskan mode-mode port pada layer 2 switching ?

jawab : - Mode access.

Port dengan mode ini hanya akan bisa membawa 1 VLAN. Itulah mengapa
mode ini biasanya hanya di set di port switch yang terhubung ke Endpoint
(PC, Server , dll). Port mode access bisa saja di gunakan untuk
menghubungkan switch ke switch lain jika port tersebut memang benar-
benar hanya digunakan untuk membawa 1 VLAN.

- Mode Trunk.

Port switch pada mode trunk bisa untuk membawa banyak VLAN. Port
mode ini akan menjadi trunk jika port pada switch lawan di set ke mode
trunk atau Dynamic Trunking Protocol.

12. 2 Trunk encapsulation yang di gunakan di switch cisco yaitu ?

jawab : ISL (Cisco Propriatery) dan IEEE 802.1q (open standard).

13. apa fungsi TRUNK ?

Jawab : Trunk berfungsi untuk menjembatani dua switch yang terkonfigurasi

vlan. trunk diibaratkan sebagai batang pohon yang menghubungkan ranting
ranting pohon yang diibaratkan sebagai vlan.

14.fungsi utama dari switch ialah ?

jawab : Fungsi utama dari sebuah switch adalah menerima informasi dari
berbagai sumber yang tersambung dengannya, kemudian menyalurkan
informasi tersebut kepada pihak yang membutuhkannya saja.

15. sebutkan kelebihan dan kekurangan switch ?

jawab : kelebihan - kelebihan yang dimiliki oleh switch:

1. Switch mampu memeriksa dan menganalisa setiap paket data yang telah
diterima diterima sebelum meneruskan ke alamat tujuan.

2. Switch mampu menentukan alamat tujuan dan sumber paket data yang
telah melaluinya

3. Switch mampu untuk mem-forward setiap paket data dengan tepat dan
cepat.

Kekurangan :

1. Harga sedikit lebih mahal daripada HUB dikarenakan switch adalah

perkembangan dari HUB

2. HUB hanya memiliki satu collision control untuk semua port yang
memungkinkan dapat terjadinya bentrok/tabrakan data karena transmisi
data hanya dikontrol oleh satu collision

3. Hanya dapat menggunakan kabel straight, jadi bila ingin menggunakan

kabel cross yang sudah ada harus diubah menjadi kable straight terlebih
dahulu.

4. Membutuhkan waktu yang cukup lama untuk memeriksa suatu paket
