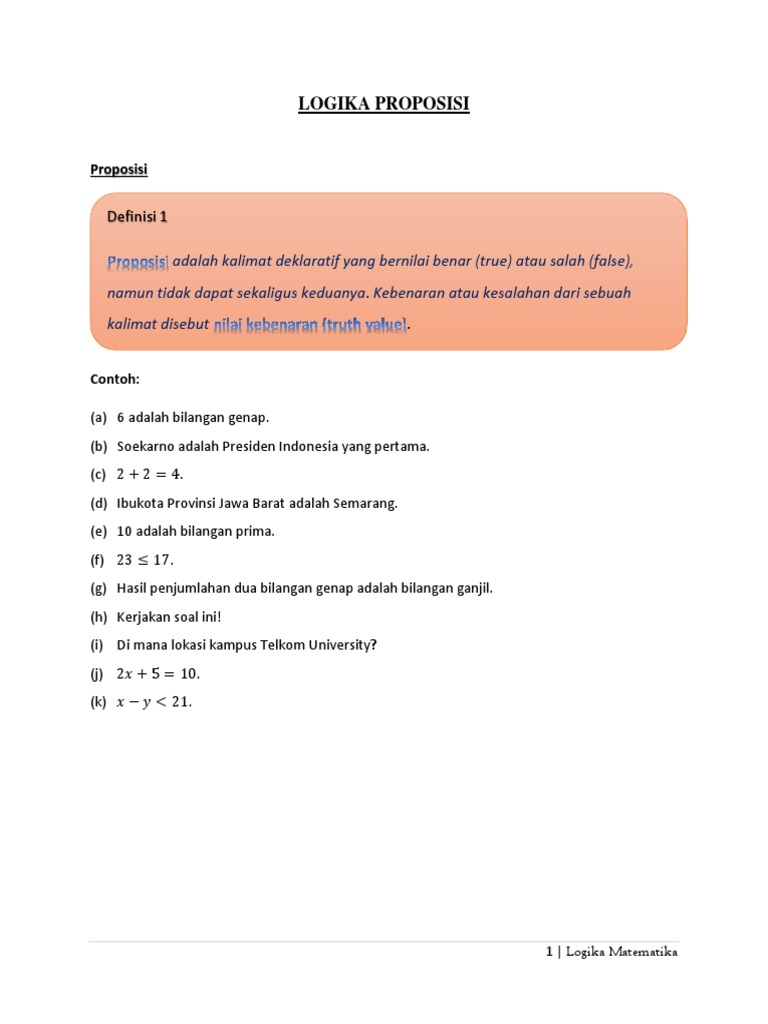

LOGIKA PROPOSISI

Proposisi

Definisi 1

adalah kalimat deklaratif yang bernilai benar (true) atau salah (false),
namun tidak dapat sekaligus keduanya. Kebenaran atau kesalahan dari sebuah
kalimat disebut .

Contoh:

(a) 6 adalah bilangan genap.

(b) Soekarno adalah Presiden Indonesia yang pertama.
(c) 2 + 2 = 4.
(d) Ibukota Provinsi Jawa Barat adalah Semarang.
(e) 10 adalah bilangan prima.
(f) 23 ≤ 17.
(g) Hasil penjumlahan dua bilangan genap adalah bilangan ganjil.
(h) Kerjakan soal ini!
(i) Di mana lokasi kampus Telkom University?
(j) 2𝑥 + 5 = 10.
(k) 𝑥 − 𝑦 < 21.

1 | Logika Matematika
Latihan soal:

1. Tentukan apakah kalimat berikut adalah proposisi, jika ya, tentukan nilai kebenarannya.
a. Bandung adalah ibukota Provinsi Kalimantan Barat.
b. Belajarlah sungguh-sungguh.
c. 2𝑥 + 2 = 7.
d. 4 salah satu faktor dari 13.
e. 𝑥 + 𝑦 = 𝑦 + 𝑥.
2. Berikan syarat tambahan agar kalimat berikut menjadi suatu proposisi, kemudian tentukan
kebenarannya.
a. 2 + 𝑥 = 5.
b. 𝑥 − 𝑦 = 0.
c. 𝑥 − 4𝑦 = 0.

2 | Logika Matematika
Mengkombinasikan Proposisi

Operator yang digunakan untuk mengkombinasikan proposisi disebut .

Operator logika dasar yang digunakan adalah dan (and), atau (or), dan tidak (not).

Definisi 2

Misalkan 𝑝 dan 𝑞 adalah proposisi.

𝑝 dan 𝑞, dinyatakan dengan notasi 𝑝 ∧ 𝑞, adalah proposisi

𝑝 dan 𝑞

𝑝 dan 𝑞, dinyatakan dengan notasi 𝑝 ∨ 𝑞, adalah proposisi

𝑝 atau 𝑞

dari 𝑝, dinyatakan dengan notasi ∼ 𝑝, adalah proposisi

Tidak 𝑝

Contoh:

1. Diketahui proposisi-proposisi berikut:

𝑝: Hari ini hujan

𝑞: Murid-murid diliburkan dari sekolah

𝑝∧𝑞 : Hari ini hujan dan murid-murid diliburkan dari sekolah

𝑝∨𝑞 : Hari ini hujan atau murid-murid diliburkan dari sekolah

∼𝑝 : Tidak benar bahwa hari ini hujan (Hari ini tidak hujan)

3 | Logika Matematika
2. Diketahui proposisi-proposisi berikut:

𝑝: Hari ini hujan

𝑞: Hari ini dingin

∼ 𝑝 ∧∼ 𝑞 : Hari ini tidak hujan dan hari ini tidak dingin (Hari ini tidak hujan juga tidak dingin)

𝑞 ∨∼ 𝑝 : Hari ini dingin atau hari ini tidak hujan (Hari ini dingin atau tidak hujan)

∼ (∼ 𝑝) : Tidak benar bahwa hari ini tidak hujan (Salah bahwa hari ini tidak hujan)

Latihan soal:

1. Diketahui proposisi-proposisi berikut:

𝑝: Pemuda itu tinggi

𝑞: Pemuda itu tampan

Nyatakan kalimat di bawah ini dalam notasi logika.

(a) Pemuda itu tinggi dan tampan

(b) Pemuda itu tinggi tapi tidak tampan
(c) Tidak benar bahwa pemuda itu pendek atau tidak tampan
(d) Pemuda itu tinggi, atau pendek dan tampan
(e) Tidak benar bahwa pemuda itu pendek maupun tampan
2. Diketahui proposisi-proposisi berikut:

𝑝: Kami pintar membuat program

𝑞: Kami akan mengikuti kontes robotik

Nyatakan notasi logika di bawah ini ke dalam proposisi.

(a) ∼ 𝑝 ∨∼ 𝑞
(b) ∼ (∼ 𝑞 ∧ 𝑝)
(c) ∼ 𝑞 ∧∼ 𝑝

4 | Logika Matematika
 3. Diketahui proposisi-proposisi berikut:

𝑝: Hari ini saya berangkat ke kampus

𝑞: Hari ini saya ke mall

Nyatakan notasi logika di bawah ini ke dalam proposisi.

(d) ∼ 𝑝 ∨∼ 𝑞
(e) ∼ 𝑝 ∧ 𝑞
(f) ∼ (𝑝 ∧ 𝑞)

Tabel Kebenaran
dari operasi logika ∧, ∨, dan ∼:

p q pq p q pq p p

T T T T T T T F
T F F T F T F T
F T F F T T
F F F F F F

5 | Logika Matematika
Disjungsi Eksklusif

Operator atau (or) dalam operasi logika digunakan dalam dua cara, yaitu:

 Disjungsi inklusif
Disjungsi inklusif adalah operator “atau” yang telah dipelajari sebelumnya, yaitu untuk kalimat
“𝑝 atau 𝑞” memiliki arti: “𝑝 atau 𝑞 atau keduanya”.
 Disjungsi eksklusif
Disjungsi eksklusif adalah operator “atau” yang memberikan arti yang berbeda, yaitu untuk
kalimat “𝑝 atau 𝑞” memiliki arti: “𝑝 atau 𝑞 tetapi tidak keduanya”.

Definisi 3

Misalkan 𝑝 dan 𝑞 adalah proposisi. 𝑝 dan 𝑞,

dinyatakan dengan notasi 𝑝 ⊕ 𝑞, adalah proposisi yang bernilai benar bila hanya salah
satu dari 𝑝 dan 𝑞 benar, selain itu nilainya salah.

dari operasi logika ⊕:

6 | Logika Matematika
Proposisi Bersyarat (Implikasi)

Pernyataan berbentuk “jika 𝑝, maka 𝑞” disebut proposisi bersyarat atau implikasi.

Definisi 4

Misalkan 𝑝 dan 𝑞 adalah proposisi. Proposisi majemuk “jika 𝑝, maka 𝑞” disebut

, dinotasikan dengan 𝑝 → 𝑞. Proposisi 𝑝 disebut
hipotesis atau kondisi dan proposisi 𝑞 disebut konklusi atau konsekuen.

Implikasi 𝑝 → 𝑞 dapat diekspresikan dalam kalimat-kalimat berikut:

(a) Jika 𝑝, maka 𝑞 (e) 𝑝 hanya jika 𝑞

(b) Jika 𝑝, 𝑞 (f) 𝑝 syarat cukup agar 𝑞
(c) 𝑝 mengakibatkan 𝑞 (g) 𝑞 syarat perlu bagi 𝑝
(d) 𝑞 jika 𝑝 (h) 𝑞 bilamana 𝑝

Contoh:

(a) Jika mahasiswa rajin belajar maka dosen akan memberikan nilai A.
(b) Dosen akan memberikan nilai A apabila mahasiswa rajin belajar.
(c) Mahasiswa rajin belajar hanya jika dosen akan memberikan nilai A.
(d) Mahasiswa rajin belajar adalah syarat cukup untuk dosen akan memberikan nilai A.
(e) Dosen akan memberikan nilai A adalah syarat perlu untuk mahasiswa rajin belajar.

Perhatikan!

Dalam implikasi yang dipentingkan nilai kebenaran kondisi dan konsekuen, bukan hubungan
sebab dan akibat diantara keduanya.

7 | Logika Matematika
Tabel kebenaran implikasidari operasi logika →:
p q pq
T T T
T F F
F T T
F F T
Contoh:

1. Tentukan notasi logika dari pernyataan: “Anda tidak dapat terdaftar sebagai pemilih dalam
Pemilu jika Anda berusia di bawah 17 tahun kecuali kalau Anda sudah menikah”.
2. Dua pedagang barang kelontong mengeluarkan moto jitu untuk menarik pembeli. Pedagang
pertama mengumbar moto ‘Barang bagus tidak murah’ sedangkan pedagang kedua
mempunyai moto ‘Barang murah tidak bagus’. Apakah kedua moto pedagang tersebut
menyatakan hal yang sama?

8 | Logika Matematika
Latihan soal:

1. Sebagian besar orang percaya bahwa harimau Jawa sudah lama punah. Tetapi, pada suatu hari
Amir membuat pernyataan-pernyataan kontroversial sebagai berikut:

(a) Saya melihat harimau di hutan.

(b) Jika saya melihat harimau di hutan, maka saya juga melihat srigala.

Misalkan kita diberitahu bahwa Amir kadang-kadang suka berbohong dan kadang-kadang
jujur (bohong: semua pernyataanya salah, jujur: semua pernyataannya benar). Gunakan tabel
kebenaran untuk memeriksa apakah Amir benar-benar melihat harimau di hutan?

2. Untuk menerangkan mutu sebuah hotel, misalkan

𝑝: Pelayanannya baik
𝑞: Tarif kamarnya murah
𝑟: Hotelnya berbintang tiga
Terjemahkan proposisi berikut dalam notasi logika:
(a) Tarif kamarnya murah, tapi pelayanannya buruk
(b) Tarif kamarnya mahal atau pelayanannya baik, namun tidak keduanya
(c) Salah bahwa hotel berbintang tiga berarti tarif kamarnya murah dan pelayanannya buruk

9 | Logika Matematika
 Bikondisional (Biimplikasi)

Pernyataan berbentuk “𝑝 jika dan hanya jika 𝑞” disebut bikondisional atau biimplikasi.

Definisi 5

Misalkan 𝑝 dan 𝑞 adalah proposisi. Proposisi majemuk “𝑝 jika dan hanya jika 𝑞” disebut
, dinotasikan dengan 𝑝 ⟷ 𝑞.

Biimplikasi 𝑝 ⟷ 𝑞 dapat diekspresikan dalam kalimat-kalimat berikut:

(a) 𝑝 jika dan hanya jika 𝑞

(b) 𝑝 adalah syarat perlu dan cukup untuk 𝑞
(c) Jika 𝑝 maka 𝑞, dan sebaliknya

Contoh:

(a) 1 + 1 = 2 jika dan hanya jika 2 + 2 = 4

(b) Syarat cukup dan syarat perlu agar hari hujan adalah kelembaban udara tinggi

 Bentuk proposisi:
(c) Jika“panda
jikaorang kaya maka
dan hanya jikaanda
q” mempunyai banyak uang, dan sebaliknya
 Notasi: p  q dari operasi logika ⟷:

p q pq
T T T
T F F
F T F
F F T

Latihan soal:
 p  q  (p  q)  (q  p).
Misalkan 𝑝: Mahasiswa senang dan 𝑞: Dosen tidak datang. Nyatakan kalimat berikut dalam
notasi logika:

(a) Mahasiswa senang jika dan hanya jika dosen datang

(b) Syarat cukup dan perlu agar mahasiswa senang adalah dosen tidak datang.
(c) Jika dosen datang maka mahasiswa tidak senang, dan jika mahasiswa tidak senang maka
dosen datang.

10 | Logika Matematika
Jenis-jenis Proposisi

1. Proposisi atomik
Yaitu proposisi yang tidak dapat diuraikan menjadi beberapa proposisi penyusunnya.
Contoh:
a. Muhammad Hatta adalah presiden pertama RI.
b. 3 + 4 = 7.
c. 5 adalah bilangan genap.

2. Proposisi majemuk
Yaitu proposisi yang terdiri dari beberapa proposisi atomik.
Contoh:
a. 5 adalah bilangan ganjil dan prima.
b. Para pengunjung bazar akan mendapat laptop dan voucher pulsa gratis.
c. Tidak ada mata kuliah yang sulit jika mahasiswa rajin belajar.
d. Mahasiswa Tel-U pintar membuat program dan merakit hardware komputer.

Menentukan Nilai Kebenaran Menggunakan Tabel Kebenaran

Contoh:

Tentukan nilai kebenaran dari pernyataan-pernyataan berikut:

1. 𝑝 ∧∼ 𝑝
2. 𝑝 ∨ 𝑞 ∨∼ 𝑝
3. (𝑝 ∧ 𝑞) →∼ 𝑝
𝑝∧𝑞
4. ( ) → (∼ 𝑟 ∨∼ 𝑞)

11 | Logika Matematika
Latihan soal:

A. Tentukan nilai kebenaran dari pernyataan-pernyataan berikut:

1. 𝑝 →∼ 𝑞
2. (𝑝 ∨∼ 𝑝) ⟷∼ 𝑞
3. (𝑝 ⟷∼ 𝑞) ∧ 𝑝
4. (𝑝 ⊕∼ 𝑞) ⟷ 𝑞
5. (𝑞 ⟷∼ 𝑝) ⊕ 𝑝
6. (𝑝 ⊕ 𝑞) ∧∼ 𝑝
B. Diketahui proposisi-proposisi berikut:
𝑝: Saya lulus ujian
𝑞: Saya akan mendapat hadiah motor
𝑟: Saya akan mendapat tambahan uang jajan
“Jika saya lulus ujian maka saya akan mendapat hadiah motor dan tambahan uang jajan”
Tentukan notasi logikanya dan buatlah tabel kebenarannya.

12 | Logika Matematika
Sifat Operator Implikasi

Terdapat bentuk implikasi lain yang berkaitan dengan 𝑝 → 𝑞, yaitu proposisi sederhana yang
merupakan varian dari implikasi.

Konvers :𝑞 →𝑝
Konvers (kebalikan): qp
Invers : ∼ 𝑝 →∼ 𝑞
Invers : ~p~q
Kontraposisi : ∼ 𝑞 →∼ 𝑝 :
Kontraposisi ~q~p
:
Implikasi Konvers Invers Kontraposisi
p q ~p ~q pq qp ~p~q ~q~p
T T F F T T T T
T F F T F T T F
F T T F T F F T
F F T T T T T T

Contoh:

Tentukan bentuk konvers, invers, dan kontraposisi dari:

a. Jika Amir mempunyai mobil maka ia orang kaya

Konvers : Jika Amir orang kaya maka ia mempunyai mobil
Invers : Jika Amir tidak mempunyai mobil maka ia bukan orang kaya
Kontraposisi : Jika Amir bukan orang kaya maka ia tidak mempunyai mobil
b. Jika Icha menangis maka ia sakit perut
Konvers : JikaIcha sakit perut maka ia menangis
Invers : Jika Icha tidak menangis maka ia tidak sakit perut
Kontraposisi : Jika Icha tidak sakit perut maka ia tidak menangis

Latihan soal:

Tentukan bentuk konvers, invers, dan kontraposisi dari kalimat “Kami akan pergi berkemah hari
ini apabila hari tidak hujan”.

13 | Logika Matematika
Implikasi dalam Bahasa Pemrograman

Cara kerja program komputer sebagian besar menggunakan konsep implikasi. Namun, implikasi
logika yang telah dipelajari berbeda dengan implikasi pada program komputer. Skema singkat
implikasinya adalah

if 𝐶 then 𝑆

𝐶: ekspresi logika yang menyatakan syarat atau kondisi

𝑆: satu atau lebih pernyataan yang akan dieksekusi

𝑆 dieksekusi jika 𝐶 yang diberikan bernilai benar (T), sedangkan 𝑆 tidak akan dieksekusi jika 𝐶
yang diberikan bernilai salah (F).

Logika matematika yang telah dipelajari terletak pada kondisi yang menjadi syarat dieksekusinya
suatu pernyataan.

Contoh:

1. if 𝑥 > 𝑦 then 𝑦 ≔ 𝑥 + 10
2. if 1 − 2 = 3 then 𝑥 ≔ 2𝑥 + 1 (diberikan 𝑥 = 1, 2, 3, 4 sebagai input)
3. if (1 + 𝑥 = 3) ∨ (2 + 𝑥 = 4) then 𝑥 ≔ 𝑥 + 5 (diberikan 𝑥 = 1, 2, 3, 4 sebagai input)
𝑥
4. if (𝑥 > 2) ⊕ (1 + 2 = 3) then 𝑥 ≔ 2 (diberikan 𝑥 = 1, 2, 3, 4 sebagai input)

Latihan soal:

Tentukan output dari program komputer berikut, dengan ketentuan, jika kondisi tidak terpenuhi,
program akan mengeluarkan nilai input.

1. if (𝑥 ≥ 3) ∨ (8 − 𝑥 = 4) then 𝑥 ≔ 𝑥 2 + 1 (diberikan 𝑥 = 1, 2, 3, 4 sebagai input)

2. if (𝑥 ≤ 2) ⊕ (2 + 𝑥 2 = 3) then 𝑥 ≔ 𝑥/5 (diberikan 𝑥 = 1, 2, 3, 4 sebagai input)

14 | Logika Matematika
Operasi Bit pada Sistem Komputer

Bit pada sistem komputer berupa angka 1 dan 0. Sedangkan susunan beberapa bit disebut string.
Bit 1 digunakan untuk menyajikan nilai benar (T) dan bit 0 digunakan untuk menyajikan nilai salah
(F). Operaso bit berupa konektivitas pada logika, yaitu ∧,∨, dan ⊕. Syarat dua string dapat
dioperasikan jika keduanya memiliki panjang bit yang sama.

Contoh:

Diberikan string 𝑥 dan 𝑦.

𝑥 = 01 1011 0110

𝑦 = 11 0001 1101

Tentukan string 𝑥 ∧ 𝑦, 𝑥 ∨ 𝑦, dan 𝑥 ⊕ 𝑦.

Latihan soal:

Diberikan string 𝑥, 𝑦 dan 𝑧.

𝑥 = 10 1001 0110

𝑦 = 01 0001 1101

𝑧 = 11 0101 1000

Tentukan string (𝑥 ∧ 𝑦) ∨ 𝑧 dan (𝑥 ⊕ 𝑦) ∧ 𝑧.

15 | Logika Matematika
Latihan soal:

1. Tentukan notasi logika dan buatlah tabel kebenaran dari pernyataan berikut:
a. Anda bisa mengakses internet dari kampus hanya jika anda jurusan Ilmu Komputer atau
anda bukan mahasiswa baru.
b. Kamu tidak bisa naik roller coaster jika tinggimu di bawah 4 kaki kecuali jika kamu berusia
lebih dari 16 tahun.
c. Mesin penjawab otomatis tidak dapat mengirimkan pesan ketika file system sedang full.
d. Jika rusa itu waspada dan bergerak lebih cepat, maka buaya itu tidak akan mampu
menangkapnya.
e. Fahri akan membeli saham dan membeli properti untuk investasi, atau dia akan
menanamkan uangnya di deposito bank.
2. Diketahui proposisi 𝑝 bernilai benar (T) dan 𝑞 bernilai salah (F). Tentukan nilai kebenaran dari
pernyataan (𝑝 ∧ 𝑞) →∼ 𝑝.
3. Diketahui proposisi 𝑝 bernilai benar (T), 𝑞 bernilai salah (F), dan 𝑟 bernilai benar (T). Tentukan
nilai kebenaran dari pernyataan (𝑝 ∧ 𝑞) → (∼ 𝑟 ∨∼ 𝑞).
4. Diketahui proposisi 𝑝 bernilai salah (F), 𝑞 bernilai benar (T), dan 𝑟 bernilai salah (S). Tentukan
nilai kebenaran dari pernyataan 𝑝 → (∼ 𝑟 ∨ 𝑞).
5. Tentukan tabel kebenaran dari ekspresi logika berikut:
a. (∼ 𝑝 ⟷ 𝑞) ⊕∼ (𝑞 → 𝑝)
b. [𝑝 ∧ (𝑞 ∨∼ 𝑞)] →∼ 𝑝
c. ∼ 𝑝 ⟷ (𝑞 ∧∼ 𝑟)
d. (𝑝 ⊕∼ 𝑟) → [(𝑞 ∨ 𝑟) ∧∼ 𝑝]

16 | Logika Matematika
Aplikasi dalam Kehidupan

Contoh:

1. Eri, Anto, dan Shinta adalah sekelompok hacker remaja. Mereka teridentifikasi membajak
akun dan program pribadi Presiden RI. Berikut hasil interogasi aparat kepolisian.
Aparat : “Siapa yang bersalah diantara kalian bertiga?”
Eri : “Anto bersalah dan Shinta tidak bersalah”
Anto : “Jika Eri bersalah maka Shinta bersalah”
Shinta : “Saya tidak bersalah, tetapi Anto atau Eri bersalah”
Tentukan siapa yang bersalah (gunakan tabel kebenaran), bila aparat menemukan bahwa
Anto telah berbohong, sementara kedua temannya mengatakan kebenaran.

2. Hari ini, Presiden RI dan tiga orang menteri Negara sedang rapat tertutup di istana Negara
membahas isu kenaikan BBM. Hadir di sana Menteri Perekonomian, Menteri Keuangan, dan
Menteri Sosial. Berikut hasil wawancara wartawan kepada para menteri.
Wartawan : “Bagaimana hasil pembahasan rapat tadi, Pak?”
Menko : “Harga BBM dinaikkan atau harga bahan pokok melonjak”
Menkeu : “Jika harga bahan pokok melonjak dan BBM dinaikkan maka Presiden akan
didemo masa”
Mensos : “Pak Presiden tidak akan didemo massa tetapi harga BBM tidak dinaikkan”
Tentukan hasil rapat yang diputuskan (gunakan tabel kebenaran), bila ternyata hanya Menko
yang tidak berbohong tentang hasil rapat.

17 | Logika Matematika
Latihan soal:

1. Hari ini siswa sedang mengadakan UTS. Suasana kelas tenang dan senyap. Tiba-tiba, “Pletak!”
terdengar suara keras dari arah belakang. Andi, Agus, dan Aldi yang duduk di belakang terlihat
panik.
Guru : “Kertas contekan ini milik siapa?”
Andi : “Kertas ini milik Aldi dan Agus, Pak”
Aldi : “Jika kertas ini milik Andi atau Agus maka bukan milik saya, Pak”
Agus : “Yang jelas bukan milik saya atau Aldi, Pak”
Tentukan siapakah pemilik kertas contekan tersebut bila guru yakin bahwa Andi dan Aldi telah
berbohong.

2. Petugas pajak sedang mencari alamat rumah paman Ali. Di tengah perjalanan ia bertemu Eri,
Anto, dan Shinta yang merupakan keponakan paman Ali.
Petugas : “Apa yang dimiliki paman kalian? Coba ceritakan!”
Eri : “Jika paman Ali memiliki banyak uang maka ia memiliki rumah mewah atau mobil
sport”
Anto : “Paman Ali tidak memiliki mobil sport atau tidak memiliki banyak uang tetapi
memiliki rumah mewah”
Shinta : “Paman Ali tidak memiliki rumah mewah atau memiliki mobil sport”
Tentukan apa saja yang dimiliki Paman Ali bila hanya Shinta yang tidak berbohong.

18 | Logika Matematika
Logic Puzzles

Teka-teki (puzzle) yang bisa dipecahkan dengan menggunakan penalaran logis dikenal dengan
istilah logic puzzles. Memecahkan logic puzzle ini merupakan cara terbaik untuk berlatih bekerja
dengan aturan logika.

Latihan soal:

1. Raymond Smullyan mengajukan banyak puzzle tentang sebuah pulau yang memiliki dua jenis
penghuni, yaitu ksatria yang selalu mengatakan yang sebenarnya, dan penjahat yang selalu
berbohong. Di pulau tersebut kamu bertemu dengan dua orang A dan B. A berkata “B adalah
ksatria” dan B berkata “Kami berdua adalah tipe yang berlawanan”. Jadi, siapakah sebenarnya
A dan B?
2. Bram, Peter, Rivana, dan Smith adalah empat seniman kreatif yang berbakat, satu penari, satu
pelukis, satu penyanyi, dan satu penulis (tidak memperhatikan urutan).
(a) Bram dan Rivana berada di antara penonton di malam sang penyanyi memulai debutnya
dalam konser.
(b) Baik Peter maupun si penulis telah menjadi model dari karya si pelukis.
(c) Si penulis, dimana biografi Smith merupakan karya best seller, berencana untuk menulis
biografi Bram.
(d) Bram tidak pernah mendengar tentang Rivana.

Apa bidang keahlian masing-masing seniman tersebut?

3. Tentukan korespondensi antara symbol (A, B, C) dan (P, Q, R) dengan keterangan berikut:
(a) Jika A adalah P, C bukan R.
(b) Jika B adalah P atau R, A adalah Q.
(c) Jika A adalah Q atau R, B adalah P.

19 | Logika Matematika
4.

20 | Logika Matematika
Logic Circuits

Logika proposisi dapat diaplikasikan pada desain perangkat keras sebuah komputer. Pada bab
Aljabar Boolean akan dipelajari lebih mendalam.

Logic circuits (rangkaian logika atau sirkuit digital) menerima sinyal input berupa 𝑝1 , 𝑝2 , … , 𝑝𝑛 ,
dengan setiap input berupa bit (0 untuk off dan 1 untuk on), dan menghasilkan sinyal output
𝑠1 , 𝑠2 , … , 𝑠𝑛 yang juga berupa bit. Pada subbab ini akan dipelajari rangkaian logika dengan output
berupa sinyal tunggal.

Rangkaian logika yang rumit disusun oleh tiga sirkuit dasar, yang disebut gerbang logika, yang merupakan
operator logika. Gerbang not (inverter) untuk operator negasi, gerbang or untuk operator atau, dan
gerbang and untuk operator dan.

(a) Inverter (b) Gerbang Or (c) Gerbang And

Input Output Input Input Output Input Input Output

(𝑝) (∼ 𝑝) (𝑝) (𝑞) (𝑝 ∨ 𝑞) (𝑝) (𝑞) (𝑝 ∧ 𝑞)
1 0 1 1 1 1 1 1
0 1 1 0 1 1 0 0
0 1 1 0 1 0
0 0 0 0 0 0

Secara matematis, gerbang logika dapat dinyatakan dalam bentuk fungsi dengan ketentuan
berikut:

(a) 𝑓(𝑥) = 𝑥̅ (b) 𝑓(𝑥, 𝑦) = 𝑥 + 𝑦 (c) 𝑓(𝑥, 𝑦) = 𝑥𝑦

21 | Logika Matematika
Contoh:

1. Buatlah rangkaian logika dari fungsi berikut.

(a) 𝑓(𝑥, 𝑦) = 𝑥̅ 𝑦
(b) 𝑓(𝑥, 𝑦, 𝑧) = 𝑥̅ 𝑦𝑧 + 𝑥𝑦̅𝑧
2. Tentukan fungsi dari rangkaian logika berikut.
(a)

(b)

Latihan soal:

1. Buatlah rangkaian logika dari fungsi berikut.

(a) 𝑓(𝑥, 𝑦) = 𝑥 + 𝑦 + 𝑥̅ + 𝑦̅
(b) 𝑓(𝑥, 𝑦, 𝑧) = 𝑥̅ 𝑦𝑧 + 𝑥𝑦̅𝑧 + 𝑥𝑦𝑧̅
(c) 𝑓(𝑥, 𝑦, 𝑧) = ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
(𝑥̅ 𝑦𝑧 + 𝑥𝑦̅𝑧)
(d) 𝑓(𝑥, 𝑦) = (𝑥 + 𝑦) + 𝑥̅ 𝑦̅
(e) ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
𝑓(𝑥, 𝑦, 𝑧) = (𝑥 + 𝑦 + 𝑧)

22 | Logika Matematika
2. Tentukan fungsi dari rangkaian logika berkut.
(a)

(b)

(c)

23 | Logika Matematika
