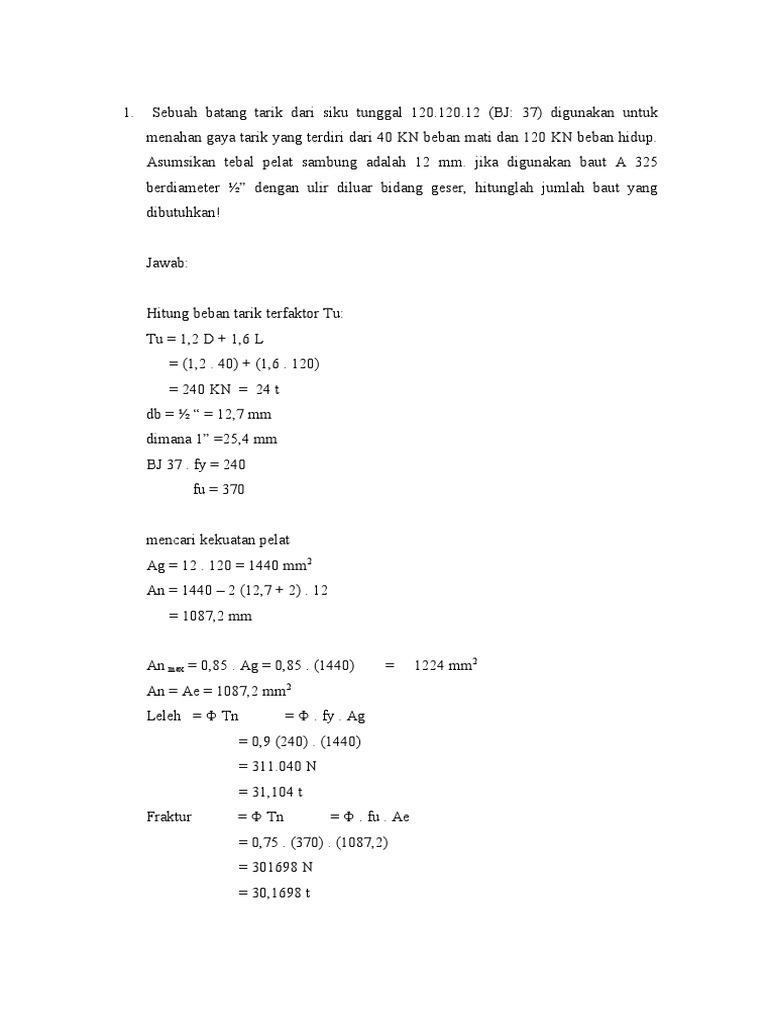

1.      Sebuah batang tarik dari siku tunggal 120.120.

12 (BJ: 37) digunakan untuk

menahan gaya tarik yang terdiri dari 40 KN beban mati dan 120 KN beban hidup.
Asumsikan tebal pelat sambung adalah 12 mm. jika digunakan baut A 325
berdiameter ½” dengan ulir diluar bidang geser, hitunglah jumlah baut yang
dibutuhkan!

Jawab:

Hitung beban tarik terfaktor Tu:

Tu = 1,2 D + 1,6 L
      = (1,2 . 40) + (1,6 . 120)
      = 240 KN  =  24 t
db = ½ “ = 12,7 mm
dimana 1” =25,4 mm
BJ 37 . fy = 240
            fu = 370

mencari kekuatan pelat

Ag = 12 . 120 = 1440 mm2
An = 1440 – 2 (12,7 + 2) . 12
      = 1087,2 mm

An max = 0,85 . Ag = 0,85 . (1440)        =     1224 mm2

An = Ae = 1087,2 mm2
Leleh   = Ф Tn            = Ф . fy . Ag
                        = 0,9 (240) . (1440)
                        = 311.040 N
                        = 31,104 t
Fraktur            = Ф Tn            = Ф . fu . Ae
                        = 0,75 . (370) . (1087,2)
                        = 301698 N
                        = 30,1698 t
Ф Tn > Tu
30,1698 > 24
Perencanaan baut:
Ulir diluar bidang geser (r = 0,5)
Ф Rn   = Ф r1 . m . fubaut . Ab
           = 0,75 . (0,5) (1) (825)(1/4 . π . 12,72)
            39.190,6566 N                        = 3,9191 t
Tumpu = Ф . Rn = Ф . 2,4 .db .tp.fubaut
                        = 0,75.(2,4)(12,7)(12)(370)
                        = 101498,4 N
                        = 10,1498 t

Maka yang menentukan adalah Ф Rn = 3,9191 t

∑  baut yang diperlukan

∑ baut :   Tu     =     24      =  6,1239 = 6 buah

               Ф Rn      3,9191
