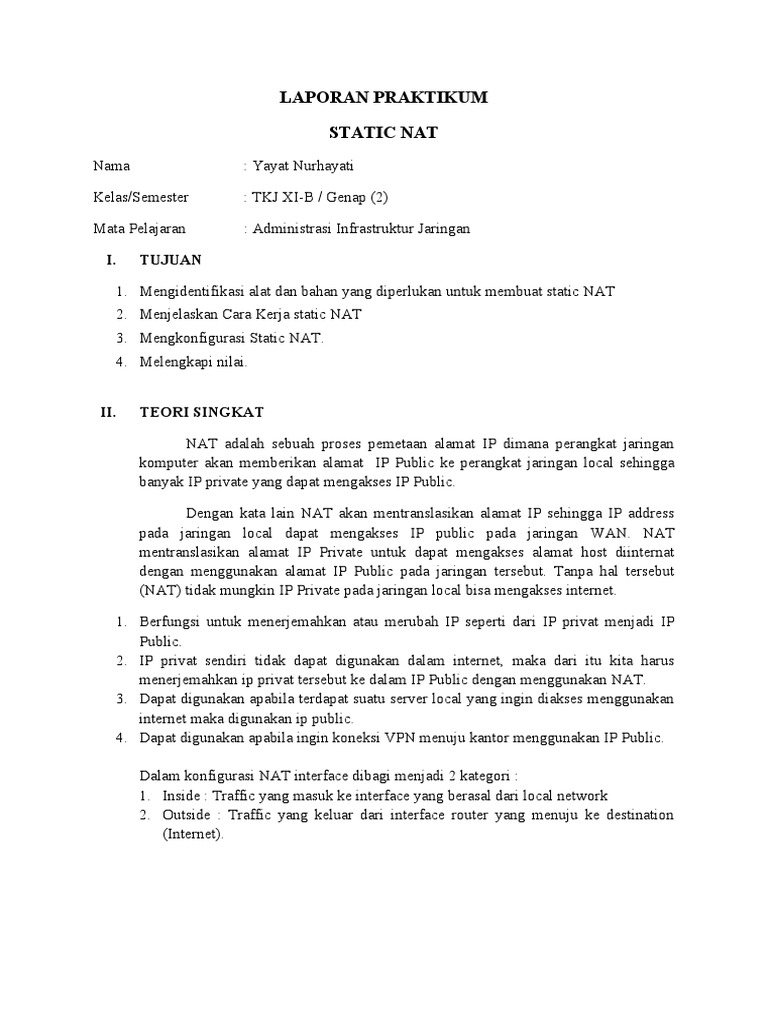

LAPORAN PRAKTIKUM

STATIC NAT
Nama : Yayat Nurhayati

Kelas/Semester : TKJ XI-B / Genap (2)

Mata Pelajaran : Administrasi Infrastruktur Jaringan

I. TUJUAN

1. Mengidentifikasi alat dan bahan yang diperlukan untuk membuat static NAT
2. Menjelaskan Cara Kerja static NAT
3. Mengkonfigurasi Static NAT.
4. Melengkapi nilai.

II. TEORI SINGKAT

NAT adalah sebuah proses pemetaan alamat IP dimana perangkat jaringan

komputer akan memberikan alamat IP Public ke perangkat jaringan local sehingga
banyak IP private yang dapat mengakses IP Public.

Dengan kata lain NAT akan mentranslasikan alamat IP sehingga IP address

pada jaringan local dapat mengakses IP public pada jaringan WAN. NAT
mentranslasikan alamat IP Private untuk dapat mengakses alamat host diinternat
dengan menggunakan alamat IP Public pada jaringan tersebut. Tanpa hal tersebut
(NAT) tidak mungkin IP Private pada jaringan local bisa mengakses internet.

1. Berfungsi untuk menerjemahkan atau merubah IP seperti dari IP privat menjadi IP

Public.
2. IP privat sendiri tidak dapat digunakan dalam internet, maka dari itu kita harus
menerjemahkan ip privat tersebut ke dalam IP Public dengan menggunakan NAT.
3. Dapat digunakan apabila terdapat suatu server local yang ingin diakses menggunakan
internet maka digunakan ip public.
4. Dapat digunakan apabila ingin koneksi VPN menuju kantor menggunakan IP Public.

Dalam konfigurasi NAT interface dibagi menjadi 2 kategori :

1. Inside : Traffic yang masuk ke interface yang berasal dari local network
2. Outside : Traffic yang keluar dari interface router yang menuju ke destination
(Internet).
 Nat pada cisco terbagi dari beberapa tipe :

1. Static NAT : satu IP privat yang ditranslasikan ke satu IP Public (One to one
mapping).
2. Dynamic NAT : jumlah ip public yang di sediakan harus sejumlah ip privat yang
di translasikan dan NAT jenis ini jarang digunakan.
3. Overloading/port address translation (PAT) : akses internet menggunakan 1 IP
Public, dan ini yang sedang banyak di gunakan pada saat ini.

III. ALAT DAN BAHAN

1. PC/LAPTOP
2. Aplikasi cisco packet tracer

IV. LANGKAH-LANGKAH KONFIGURASI ROUTING DINAMIS

1. Buka aplikasi Cisco Packet Tracer
2. Buat Topologi seperti dibawah ini :

Hubungkan Router 0 dengan Router 1 dan router 1 dengan server

menggunakan kabel Cross dan sisanya menggunka kabel straight.

Keterangan switch : Fa0/1 ke PC 0

Fa0/2 ke PC 1

Fa0/3 ke router 0

3. Masukan IP PC dan server

PC 0 : 192.168.1.11
PC 1 : 192.168.1.12
Server : 20.20.20.2

4. Konfigurasikan IP address di semua interface

R1
Router>en
Router #conf t
Router(config) #host R1
R1(Config) #int fa0/0
 R1(Config-if) #ip add 192.168.1.1 255.255.255.0
R1(Config-if) #no sh
R1(Config-if) #int fa0/1
R1(Config-if) # ip add 10.10.10.1 255.255.255.0
R1(Config-if) # no sh
R2
Router>en
Router #conf t
Router(config) #host R2
R2(Config) #int fa0/0
R2(Config-if) #ip add 10.10.10.2 255.255.255.0
R2(Config-if) #no sh
R2(Config-if) #int fa0/1
R2(Config-if) # ip add 20.20.20.1 255.255.255.0
R2(Config-if) # no sh

Konfigurasi static NAT dan default route pada R1 PC LAN 192.168.1.11 akan
ditranslasikan ke ip public 10.10.10.10
R1(Config) #ip nat inside source static 192.168.1.11 10.10.10.10
R1(Config) #int fa0/0
R1(Config-if) #ip nat inside
R1(Config-if) #int fa0/1
R1(Config-if) #ip nat outside
R1(Config-if) #ex
R1(Config) #ip route 0.0.0.0 0.0.0.0 fa0/1

5. Ping static NAT melalui server dan sebaliknya. Alamat PC LAN tidak akan
pernah dapat diping dari internet.

Hasilnya harus TTL dan DHU, tapi hasilnya saya masih request time out. Ada
beberapa hal yang belum dimengerti jadi akan saya ulik kembali.
