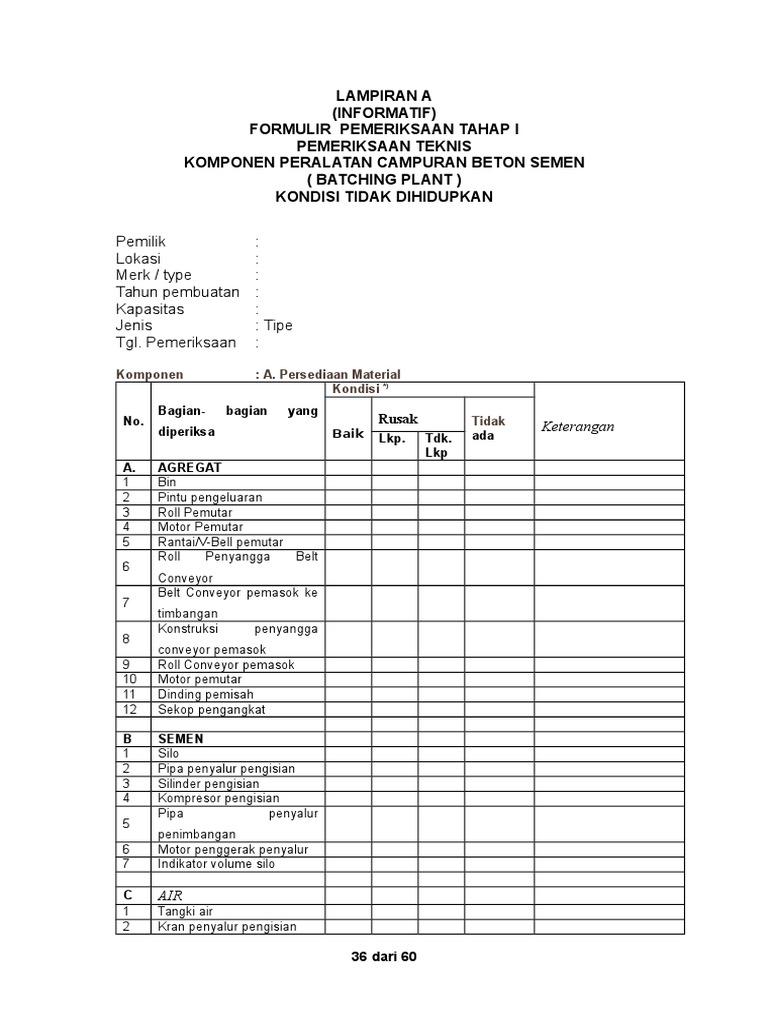

LAMPIRAN A
(INFORMATIF)
FORMULIR PEMERIKSAAN TAHAP I
PEMERIKSAAN TEKNIS
KOMPONEN PERALATAN CAMPURAN BETON SEMEN
( BATCHING PLANT )
KONDISI TIDAK DIHIDUPKAN
Pemilik :
Lokasi :
Merk / type :
Tahun pembuatan :
Kapasitas :
Jenis : Tipe
Tgl. Pemeriksaan :
Komponen : A. Persediaan Material
Kondisi *)
Bagian- bagian yang
No. Rusak Tidak
diperiksa Baik
Keterangan
Lkp. Tdk. ada
Lkp
A. AGREGAT
1 Bin
2 Pintu pengeluaran
3 Roll Pemutar
4 Motor Pemutar
5 Rantai/V-Bell pemutar
Roll Penyangga Belt
6
Conveyor
Belt Conveyor pemasok ke
7
timbangan
Konstruksi penyangga
8
conveyor pemasok
9 Roll Conveyor pemasok
10 Motor pemutar
11 Dinding pemisah
12 Sekop pengangkat
B SEMEN
1 Silo
2 Pipa penyalur pengisian
3 Silinder pengisian
4 Kompresor pengisian
Pipa penyalur
5
penimbangan
6 Motor penggerak penyalur
7 Indikator volume silo
C AIR
1 Tangki air
2 Kran penyalur pengisian
36 dari 60
3 Pipa penyalur
4 Pipa pengisian
5 Indikator/memter volume isi
D ADDITIVE
1 Penyimpanan /Bin
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………….
...............................
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen
Rusak Tidak
Baik Keterangan
A. Persedian Tdk. ada
Lkp.
Lkp
Material
Pejabat
Nama Jabatan Tanggal Tanda Tangan
Berwenang
Ketua tim
Menyetujui Pemilik
37 dari 60
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
Komponen : B. Penimbangan
Kondisi *)
Bagian- bagian yang
No.
diperiksa
Rusak Tidak Keterangan
Baik Lkp. Tdk. ada
Lkp
A. AGREGAT
1 Skala Penimbangan
Pengatur Otomatis
2
Timbangan
3 Pintu – pintu Bukaan
B SEMEN
38 dari 60
1 Skala Timbangan
2 Pintu Bukaan
Pengatur Otomatis
3
Timbangan
C AIR
1 Skala Timbangan
2 Pintu / Kran Bukaan
Pengatur Otomatis
3
Timbangan
D ADDITIVE
1 Skala Timbangan
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………….
...............................
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Komponen B Kondisi
Penimbangan Rusak Tidak
Baik Keterangan
Tdk. ada
Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
39 dari 60
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
Komponen : C. Pencampuran/Mixer
Kondisi *)
Bagian- bagian yang
No.
diperiksa
Rusak Tidak Keterangan
Baik Lkp. Tdk. ada
Lkp
A. PAN MIXER
1 Pan
2 Lengan Pengaduk/Paddle
3 Paddle Tips
4 Poros Pengaduk
5 Motor Pemutar
6 Pintu Pengeluaran
7 Silinder Pembuka Pintu
40 dari 60
8 Pipa/Selang
9 Kompresor
10 Corong Penyalur
11 Roda Gigi/Gear Pemutar
B PUGMILL
1 Poros Pengaduk
2 Lengan-lengan Pengaduk
Piringan Pengaduk/Paddle
3
Tip
4 Silinder/Bucket /Pugmill
5 Roda Gigi Pemutar
6 Motor Pemutar
7 Rantai/V-Belt
8 Pintu Pembuangan
Silinder (Tuas) Pintu
9
Pembuangan
C FREE FALL MIXER
1 Silinder atau Drum
2 Sudu-sudu Keong
3 Motor Pemutar Hidrolik
4 Poros/Bantalan Atas
5 Mekanisme Pemutar Drum
6 Roll Penyangga Drum
7 Tangki Air
8 Tangki Hidrolik
9 Pompa Hidrolik
10 Corong pengisian
11 Corong Pengeluaran
12 Truck Unit
D REVERSIBLE MIXER
1 Drum
2 Skip Loader/Hopper
3 Sling Pengangkat
4 Roda
5 Mesin Pemutar
41 dari 60
6 Roda Gigi
7 Konstruksi Mixer
E PENCAMPUR ANGKAT
1 Drum
2 Roda Gigi Pemutar
3 Roda Pemutar
4 Mesin Pemutar
5 Dudukan Kereta
6 Roda
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………….
...............................
…………………………………………………………………………………………….
........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen C
Rusak Tidak
Pencampuran Baik Keterangan
Tdk. ada
Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
42 dari 60
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
Komponen : D. Transport / Mixer
Kondisi *)
Bagian- bagian yang
No. Rusak Tidak
diperiksa Baik
Keterangan
Lkp. Tdk. ada
Lkp
A. TRUCK MIXER
1 Truck Mixer
2 Drum
3 Sudu-sudu keong
4 Tangki Air
5 Motor Pemutar Hidrolik
6 Roll Penyangga
7 Poros Putar Atas
8 Mekanisme Pemutar
9 Angki Hidrolik
10 Pompa Hidrolik
43 dari 60
11 Corong Pengeluaran
12 Corong pengisian
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………….
...............................
…………………………………………………………………………………………….
........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen D
Rusak Tidak
Baik Keterangan
Transport / Tdk. ada
Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
44 dari 60
45 dari 60
LAMPIRAN A
(INFORMATIF)
REKAPITULASI PEMERIKSAAN TAHAP I
PEMERIKSAAN TEKNIS
KOMPONEN PERALATAN CAMPURAN BETON SEMEN
( BATCHING PLANT )
KONDISI TIDAK DIHIDUPKAN
Pemilik :
Lokasi :
Merk / type :
Tahun pembuatan :
Kapasitas :
Jenis : Tipe
Tgl. Pemeriksaan :
Kondisi *)
Bagian- bagian yang
No. Rusak Tidak
diperiksa Baik
Keterangan
Lkp. Tdk. ada
Lkp
A Persediaan Material
1 Agregat
2 Semen
3 Air
4 Additive
B Penimbangan
5 Agregat
6 Semen Air
7 Air
8 Additive
C Pencampuran/Mixer
9 Pan Mixer
10 Pugmill
11 Free Fall Mixer
12 Reversible Mixer
13 Pencampur Angkat
D Transport/Mixer
14 Truck Mixer
46 dari 60
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………….
...............................
…………………………………………………………………………………………….
........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Rusak Tidak
Batching Baik Keterangan
Tdk. ada
Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
47 dari 60
LAMPIRAN B
(Informatif)
Formulir pemeriksaan tahap II
PEMERIKSAAN TAHAP II
PEMERIKSAAN TEKNIS
KOMPONEN PERALATAN PRODUKSI CAMPURAN BETON SEMEN
(BATCHING PLANT)
KONDISI DIHIDUPKAN
Pemilik :
Lokasi :
Merk / type :
Tahun pembuatan :
Kapasitas :
Jenis :
Tgl. Pemeriksaan :
Komponen : A. Persedian Material
Kondisi *)
Hidup
Bagian – bagian
No. Keterangan
yang diperiksa Baik / Rusak / Tidak
tdk hidup
lancar lancar
A. AGREGAT
1 Pintu Pengeluaran
2 Belt Conveyor Collector
3 Roll Pemutar
4 Motor Pemutar
5 Rantai / V-Belt Pemutar
6 Roll Penyangga
7 Belt Conveyor Pemasok
Roll Pemutar Conveyor
8
Pemasok
9 Motor Pemutar
Rantai / V-Belt Pemutar
10
Conveyor Pemasok
Roll Penyangga
11
Conveyor Pemasok
B SEMEN
Ulir Silinder Ke
1
Penimbangan
48 dari 60
Motor Pemutar Ulir
2
Pengeluaran
Kompressor Untuk
3
Pengisian Silo
4 Indikator Volume Silo
C AIR
1 Kran Penyalur Pengisian
2 Kran Pengeluaran Air
Indikator Volume Tangki
3
Air
4 Motor Penggerak
D ADDITIVE
1 Pengatur Pengeluaran
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
………………
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen
Rusak Tidak
A. Persediaan Baik Keterangan
Tdk. ada
Material Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
49 dari 60
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
50 dari 60
Komponen : B. Penimbangan
Kondisi *)
Hidup
Bagian – bagian
No. Keterangan
yang diperiksa Baik / Rusak / Tidak
tdk hidup
lancar lancar
A. AGREGAT
1 Skala Penimbangan
Pengatur Otomatis
2
Timbangan
3 Pintu – Pintu Bukaan
Silinder-silinder
4
Pembuka Pintu
B SEMEN
1 Skala Timbangan
2 Pintu Bukaan / Kran
Pengatur Otomatis
3
Timbangan
C AIR
1 Skala Penimbangan
Pintu / Kran
2
Pengeluaran
Pengatur Otomatis
3
Timbangan
D ADDITIVE
1 Skala Penimbangan
51 dari 60
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
………………
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen Rusak Tidak
Baik Keterangan
B. Penimbangan Tdk. ada
Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
52 dari 60
Komponen : C. Pencampuran / Mixer
Kondisi *)
Hidup
Bagian – bagian
No. Keterangan
yang diperiksa Baik / Rusak / Tidak
tdk hidup
lancar lancar
A. PAN MIXER
Lengan Pengaduk +
1
Tips
2 Poros Pengaduk
3 Motor Pemutar
4 Pintu Pengeluaran
5 Silinder Pembuka Pintu
6 Pipa / Selang Udara
7 Kompresor
8 Roda Gigi Pemutar
B PUGMILL
1 Poros pengaduk
Lengan dan Tips
2 pengad
uk
3 Roda Gigi Pemutar
4 Motor Pemutar
5 Rantai/V-Belt pemutar
6 Pintu Pembuangan
Silinder Udara Pintu
7
Pembuangan
C FREE FALL MIXER
1 Silinder atau Drum
2 Motor Pemutar Hidrolik
3 Poros Bantalan Atas
Mekanisme / Tuas
4
Pemutar Drum
5 Pompa Hidrolik
6 Truck Unit
53 dari 60
D REVERSIBLE MIXER
1 Drum
2 Skip Loader/Hopper
3 Motor Penggerak
4 Roda Gigi
Sling Pengangkut
5
Hopper
6 Roda Pemutar
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
………………
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen
Rusak Tidak
C. Pencampuran Baik Keterangan
Tdk. ada
/ Mixer Lkp.
Lkp
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
54 dari 60
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
Komponen : D. Transport / Mixer
No. Kondisi *) Keterangan
55 dari 60
Hidup
Bagian – bagian Rusak / Tidak
Baik /
yang diperiksa tdk hidup
lancar lancar
A. TRUCK MIXER
1 Truck Mixer
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
………………
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
*)
Kesimpulan Batching Plant Kondisi Tidak Dihidupkan
Kondisi
Komponen
Rusak Tidak
D. Trasport / Baik Keterangan
Tdk. ada
Mixer Lkp.
Lkp
56 dari 60
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
57 dari 60
LAMPIRAN B
(Informatif)
REKAPITULASI PEMERIKSAAN TAHAP II
PEMERIKSAAN TEKNIS
KOMPONEN PERALATAN PRODUKSI CAMPURAN BETON SEMEN
(BATCHING PLANT)
KONDISI DIHIDUPKAN
Pemilik :
Lokasi :
Merk / type :
Tahun pembuatan :
Kapasitas :
Jenis :
Tgl. Pemeriksaan :
Kondisi *)
Hidup
Bagian – bagian
No. Keterangan
yang diperiksa Baik / Rusak / Tidak
tdk hidup
lancar lancar
A Persediaan Material
1 Agregat
2 Semen
3 Air
4 Additive
B Penimbangan
5 Agregat
6 Semen Air
7 Air
8 Additive
C Pencampuran/Mixer
9 Pan Mixer
10 Pugmill
58 dari 60
11 Free Fall Mixer
12 Reversible Mixer
13 Pencampur Angkat
D TRANSPORT / MIXER
1 Truck Mixer
Catatan pemeriksa Batching Plant :
……………………………………………………………………………………………
……………………………………………………………………………………………
………………
…………………………………………………………………………………………….
.........
Kesimpulan dan saran pemeriksa :
1 Harus diperbaiki
2 Siap Pemeriksaan Tahap
II
3 Siap Pemeriksaan Tahap
III
*)
Kesimpulan Batching Plant kondisi dihidupkan
Kondisi Keterangan
Rusak
Baik / / Tidak
Batching
Plant lancar tdk Hidup
lancer
Pejabat Tanda
Nama Jabatan Tanggal
Berwenang Tangan
Ketua tim
Menyetujui Pemilik
Keterangan pengisian :
*) = beri tanda “√ “ sesuai dengan kondisi aktual lapangan
Baik = baik
Lkp. = lengkap
Tdk.lkp = tidak lengkap karena hilang / tidak terpasang
Tidak ada = komponen tidak ada dalam sistem tersebut
Kolom keterangan = di isi sesuai dengan keadaan aktual lapangan
59 dari 60
BIBLIOGRAFI
1. Roestaman, Balai Jembatan dan Bangunan Pelengkap Jalan; Karakteristik
dan Produksi Beton Segar
2. Roestaman, Balai Jembatan dan Bangunan Pelengkap Jalan; Karakteristik
dan Pengujian Beton Keras
3. Roestaman, Balai Jembatan dan Bangunan Pelengkap Jalan; Rancangan
Campuran Beton Normal
4. Departemen Permukiman dan Prasarana Wilayah; Manual Konstruksi dan
Bangunan; Pelaksanaan Perkerasan Jalan Beton Semen; No. Pd T – 05 –
2004 – B
5. Departemen Permukiman dan Prasarana Wilayah; Pedoman Konstruksi dan
Bangunan Perencanaan Perkerasan Jalan Beton Semen; No. Pd – T – 14 -
2003
60 dari 60
Pengusul/Penyusun:
Subdit Penyiapan Standar dan Pedoman Dit. Bina Teknik
Ditjen Bina Marga Departemen Pekerjaan Umum
Tim Pembahas Manual Pemeriksaan Peralatan Produksi Campuran Beton
Semen (Batching Plant):
No. Nama Instansi
1 Ir. Supriatno Narasumber
2 Ir. Poltak Togatorop Narasumber
3 Ir. Rustaman, MSc. Puslitbang Jalan dan Jembatan
4 Ir. Tom Satrio Utomo Narasumber
5 Ir. Herry Vaza, M.Eng.Sc. Subdit Teknik Jembatan, Dit. Bina Teknik
6 Ir. Ganda Suraperwata, M.Eng.Sc. BBPJN VI Makassar
7 Ir. Ervan Effendi, MT. BBPJN VII Banjarmasin
8 Ir. Suprapto, M.Si. BBPJN IV Jakarta
9 Ir. I Ketut Darmawahana, MMT. BBPJN V Surabaya
10 Ir. Nandang Syamsudin, MT. Puslitbang Jalan dan Jembatan
11 Ir. Togu M. Simorangkir, MM. BBPJN III Palembang
12 Ir. Hulman Sinurat, MT. BBPJN II Padang
13 Ir. Lewis Roberto Manurung BBPJN I Medan
14 Ir. Agus Nugroho, MM. Subdit PSP, Dit. Bina Teknik
15 Sofyan Mulyana, BE. Subdit PSP, Dit. Bina Teknik
61 dari 60
