A.

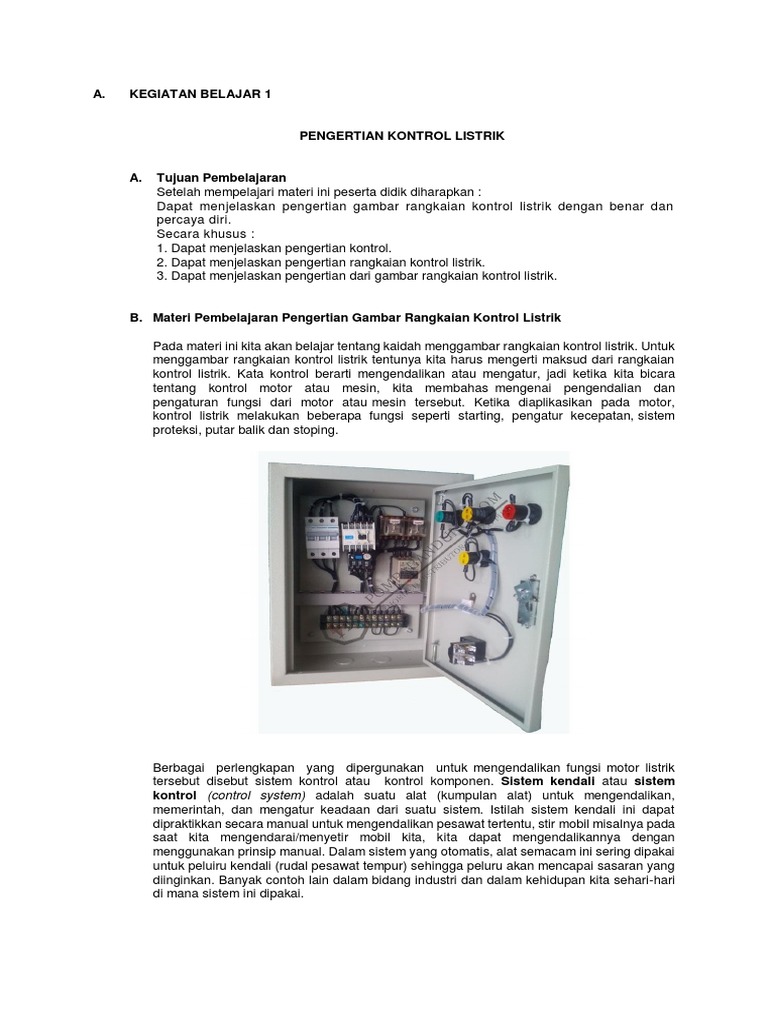

KEGIATAN BELAJAR 1

PENGERTIAN KONTROL LISTRIK

A. Tujuan Pembelajaran
Setelah mempelajari materi ini peserta didik diharapkan :
Dapat menjelaskan pengertian gambar rangkaian kontrol listrik dengan benar dan
percaya diri.
Secara khusus :
1. Dapat menjelaskan pengertian kontrol.
2. Dapat menjelaskan pengertian rangkaian kontrol listrik.
3. Dapat menjelaskan pengertian dari gambar rangkaian kontrol listrik.

B. Materi Pembelajaran Pengertian Gambar Rangkaian Kontrol Listrik

Pada materi ini kita akan belajar tentang kaidah menggambar rangkaian kontrol listrik. Untuk
menggambar rangkaian kontrol listrik tentunya kita harus mengerti maksud dari rangkaian
kontrol listrik. Kata kontrol berarti mengendalikan atau mengatur, jadi ketika kita bicara
tentang kontrol motor atau mesin, kita membahas mengenai pengendalian dan
pengaturan fungsi dari motor atau mesin tersebut. Ketika diaplikasikan pada motor,
kontrol listrik melakukan beberapa fungsi seperti starting, pengatur kecepatan, sistem
proteksi, putar balik dan stoping.

Berbagai perlengkapan yang dipergunakan untuk mengendalikan fungsi motor listrik

tersebut disebut sistem kontrol atau kontrol komponen. Sistem kendali atau sistem
kontrol (control system) adalah suatu alat (kumpulan alat) untuk mengendalikan,
memerintah, dan mengatur keadaan dari suatu sistem. Istilah sistem kendali ini dapat
dipraktikkan secara manual untuk mengendalikan pesawat tertentu, stir mobil misalnya pada
saat kita mengendarai/menyetir mobil kita, kita dapat mengendalikannya dengan
menggunakan prinsip manual. Dalam sistem yang otomatis, alat semacam ini sering dipakai
untuk peluiru kendali (rudal pesawat tempur) sehingga peluru akan mencapai sasaran yang
diinginkan. Banyak contoh lain dalam bidang industri dan dalam kehidupan kita sehari-hari
di mana sistem ini dipakai.
 Rangkaian kontrol listrik merupakan rangkaian untuk memudahkan kinerja manusia untuk
mengatur (menghidup, mematikan dan fitur lain) suatu pesawat/beban listrik.

Gambar teknik tentunya menggunakan simbol-simbol dalam penggambarannya yang

bertujuan untuk menyingkat keterangan-keterangan dalam menggambar. Agar gambar
rangkaian dapat diinterpretasikan oleh pihak lain secara efisien maka gambar tersebut harus
menggunakan kode atau simbol teknik listrik khususnya pada rangkaian kontrol yang standar
atau yang sudah dinormalisir.

Kita sebagai person yang berkecimpung di bidang teknik listrik harus dapat
mengekspresikan ide/rancangan gambar dengan menggunakan simbol-simbol teknik listrik.
Selain itu juga harus dapat membaca, memahami, berkomunikasi, memasang ataupun
mengoperasikan aplikasi simbol listrik dan elektronika dari suatu gambar rangkaian.

C. Rangkuman

Rangkaian kontrol listrik ketika diaplikasikan pada motor, kontrol listrik melakukan
beberapa fungsi seperti starting, pengatur kecepatan, sistem proteksi, putar balik dan
stoping.

Gambar teknik tentunya menggunakan simbol-simbol dalam penggambarannya yang

bertujuan untuk menyingkat keterangan-keterangan dalam menggambar. Agar gambar
rangkaian dapat diinterpretasikan oleh pihak lain secara efisien maka gambar tersebut harus
menggunakan kode atau simbol teknik listrik yang sudah dinormalisir.

Kita sebagai person yang berkecimpung di bidang teknik listrik harus dapat
mengekspresikan ide/rancangan gambar dengan menggunakan simbol-simbol teknik listrik.
Selain itu juga harus dapat membaca, memahami, berkomunikasi, memasang ataupun
mengoperasikan aplikasi simbol listrik dan elektronika dari suatu gambar rangkaian.

B. KEGIATAN BELAJAR 2

KLASIFIKASI GAMBAR RANGKAIAN KONTROL

A. Tujuan Pembelajaran
Adapun tujuan dari pembalajaran ini setelah mengikuti pembelajaran siswa diharapkan :
Siswa dapat mengklasifikasikan gambar rangkaian kontrol listrik dengan benar, percaya diri
dan bertanggung jawab.
Secara khusus :
1. Menjelaskan klasifikasi gambar kontrol listrik berdasarkan tipe kerja atau
pengoperasiannya.
2. Menjelaskan klasifikasi gambar kontrol listrik berdasarkan komponen kontrol atau
system kontrol.
B. Materi Pembelajaran

1. Klasifikasi kontrol listrik berdasarkan tipe kerja

KONTROL
LISTRIK

Semi
Manual Automatis
Automatis

Diperasikan sebagian dengan Mengontrol dengan

Dioperasikan tangan dan sebagian lainnya sendirinya tanpa
dengan tangan bekerja dengan sendirinya menggunakan tangan lagi
(berubah sendiri)

Berdasarkan tipe kerja atau pengoperasiannya kontrol listrik diklasifikasikan menjadi 3

macam kontrol listrik yaitu :
1. Kontrol listrik secara manual
2. Kontrol listrik secara semiautomatis
3. Kontrol listrik secara automatis

2. Klasifikasi kontrol listrik berdasarkan komponen kontrol (system kontrol)

Berdasarkan komponen kontrol (system kontrol), rangkaian kontrol listrik diklasifikasikan

menjadi beberapa macam antara lain sebagai berikut :
1. Kontrol Manual atau kontrol mekanik
2. Kontrol elektromagnetik
3. PLC (Programmable Logic Controller)
4. Kontrol elektronik
5. Kontrol Pneumatik, dan lain-lain

Dari segi gambar teknik listrik masing masing klasifikasi kontrol listrik berdasarkan
komponen tentunya juga akan berbeda-beda. Kita sebagai person yang mengkaji ilmu
kelistrikan sebaiknya dapat membedakan gambar kontrol yang satu dengan yang lain
dari segi symbol komponen yang digunakan. Adapun symbol symbol komponen gambar
kontrol listrik yang diklasifikasikan berdasarkan komponen kontrol antara lain :

1. Symbol komponen kontrol listrik manual atau kontrol mekanik

SPST (Single Pole Single Throw Switch)
 Sakelar SPDT (Single Pole Double Throw Switch)

Saklar DPST (Double Pole Single Throw Switch)

Saklar DPDT (Double Pole Double Throw Switch)

Saklar TPST (Three Pole Single Throw Switch)

6. Saklar TPDT (Three Pole Double Throw Switch)

2. Symbol komponen kontrol listrik elektromagnetik

1.Tombol Tekan
2. Kontaktor Magnet

3. Thermal Over load Relay (TOR)

4. Saklar Waktu ( Time Relay ) : On Delay dan Off Delay
.

- Time delay relay

5. Lampu Indikator

6. Pengaman Instalasi Listrik

3. Simbol rangkaian kontrol listrik PLC (Programmable Logic Controller)

4. Gambar rangkaian kontrol listrik elektronik

 5. Pneumatik

C. Rangkuman

- Berdasarkan tipe kerja atau pengoperasiannya kontrol listrik diklasifikasikan menjadi 3

macam kontrol listrik yaitu :
a. Kontrol listrik secara manual
b. Kontrol listrik secara semiautomatis
c. Kontrol listrik secara automatis

- Berdasarkan komponen kontrol (system kontrol), rangkaian kontrol listrik

diklasifikasikan menjadi beberapa macam antara lain sebagai berikut :
a. Kontrol Manual atau kontrol mekanik
b. Kontrol elektromagnetik
c. PLC (Programmable Logic Controller)
d. Kontrol elektronik
e. Kontrol Pneumatik, dan lain-lain

Dari segi gambar teknik listrik masing masing klasifikasi kontrol listrik berdasarkan
komponen tentunya juga akan berbeda-beda. Kita sebagai person yang mengkaji ilmu
kelistrikan sebaiknya dapat membedakan gambar kontrol yang satu dengan yang lain
dari segi symbol komponen yang digunakan.
