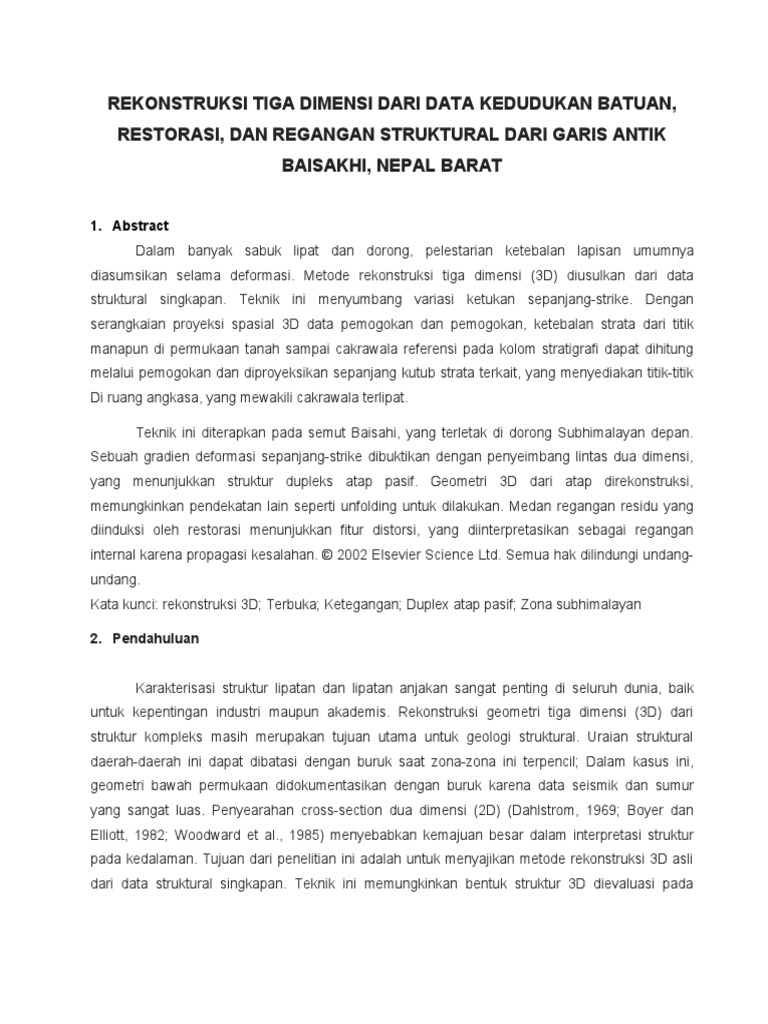

REKONSTRUKSI TIGA DIMENSI DARI DATA KEDUDUKAN BATUAN,

RESTORASI, DAN REGANGAN STRUKTURAL DARI GARIS ANTIK

BAISAKHI, NEPAL BARAT

1. Abstract
Dalam banyak sabuk lipat dan dorong, pelestarian ketebalan lapisan umumnya
diasumsikan selama deformasi. Metode rekonstruksi tiga dimensi (3D) diusulkan dari data
struktural singkapan. Teknik ini menyumbang variasi ketukan sepanjang-strike. Dengan
serangkaian proyeksi spasial 3D data pemogokan dan pemogokan, ketebalan strata dari titik
manapun di permukaan tanah sampai cakrawala referensi pada kolom stratigrafi dapat dihitung
melalui pemogokan dan diproyeksikan sepanjang kutub strata terkait, yang menyediakan titik-titik
Di ruang angkasa, yang mewakili cakrawala terlipat.

Teknik ini diterapkan pada semut Baisahi, yang terletak di dorong Subhimalayan depan.
Sebuah gradien deformasi sepanjang-strike dibuktikan dengan penyeimbang lintas dua dimensi,
yang menunjukkan struktur dupleks atap pasif. Geometri 3D dari atap direkonstruksi,
memungkinkan pendekatan lain seperti unfolding untuk dilakukan. Medan regangan residu yang
diinduksi oleh restorasi menunjukkan fitur distorsi, yang diinterpretasikan sebagai regangan
internal karena propagasi kesalahan. © 2002 Elsevier Science Ltd. Semua hak dilindungi undang-
undang.
Kata kunci: rekonstruksi 3D; Terbuka; Ketegangan; Duplex atap pasif; Zona subhimalayan

2. Pendahuluan

Karakterisasi struktur lipatan dan lipatan anjakan sangat penting di seluruh dunia, baik
untuk kepentingan industri maupun akademis. Rekonstruksi geometri tiga dimensi (3D) dari
struktur kompleks masih merupakan tujuan utama untuk geologi struktural. Uraian struktural
daerah-daerah ini dapat dibatasi dengan buruk saat zona-zona ini terpencil; Dalam kasus ini,
geometri bawah permukaan didokumentasikan dengan buruk karena data seismik dan sumur
yang sangat luas. Penyearahan cross-section dua dimensi (2D) (Dahlstrom, 1969; Boyer dan
Elliott, 1982; Woodward et al., 1985) menyebabkan kemajuan besar dalam interpretasi struktur
pada kedalaman. Tujuan dari penelitian ini adalah untuk menyajikan metode rekonstruksi 3D asli
dari data struktural singkapan. Teknik ini memungkinkan bentuk struktur 3D dievaluasi pada
bagian yang terkikis dan terkubur, hanya dari ukuran alas tidur yang diukur pada tingkat
permukaan.

Sebuah aplikasi untuk anticline Baisahi, di daerah Subhimalayan Nepal Barat, disajikan.
Cross-section balancing membantu memperkirakan geometri dan kinematika struktur Baisahi.
Peta struktural resolusi tinggi (Kayastha et al., 1999) menyediakan data yang diperlukan untuk
melakukan rekonstruksi semut Baisahi di 2D dan pada akhirnya dalam 3D. Selain itu, terbukanya
horison rekonstruksi 3D digunakan untuk membatasi evolusi struktur. Kisaran subhimalayan dari
Nepal Barat adalah irisan sadapan syn-orogenic selatan yang terletak di kaki bukit Himalaya. Ini
terbuat dari beberapa iringan verde utara yang mengarah ke atas. Ketebalan tempat tidur konstan
adalah asumsi umum di daerah ini (misalnya Schelling dan Arita, 1991; Mugnier et al., 1992;
Schelling, 1992; Powers et al., 1998) dan hipotesis slip lentur telah berhasil diuji pada lipatan aktif
di sana (Lave 'Dan Avouac, 2000). Selain itu, irisan hanya mengalami satu arah napan horizontal
N10 ke N30 tunggal (Jouanne et al., 1999). Sejumlah data struktural diperoleh di zona ini. Oleh
karena itu daerah ini sesuai untuk menerapkan teknik rekonstruksi 3D yang diusulkan

3. Geological framework

2.1. Regional setting

Rentang subhimalayan merupakan pegunungan selatan Himalaya, di atas litosfer India
yang mengalami downfleksibel. Ini adalah irisan tektonik endapan syn-orogenik, yang diberi
makan oleh tanah subur Indo-Gangetic aluvial. Baji ini mengakomodasi bagian penting dari
konvergensi Indo-Asia 50-55 mm / tahun (Molnar dan Tapponnier, 1975; De Mets et al., 1990);
Tingkat pemendekan dalam baji Subhimalayan diperkirakan berada pada kisaran 17 ± 5 mm /
tahun (Lyon-Caen dan Molnar, 1985; Schelling, 1992; Jackson dan Bilham, 1994; Peltzer dan
Saucier, 1996; Bilham dkk., 1997; Mugnier et al., 1999). Bukit Himalaya terdiri dari beberapa (3-5),
terutama lembaran thrust yang mengarah ke selatan (misalnya Mascle et al., 1986; Leturmy, 1997;
Powers et al., 1998), yang mengkarakterisasi pola deformasi berkulit tipis Bip intraconti- nental ini
(Mugnier et al., 1992, 1999; Husson et al., 2002). Cabang patahan dari hasil de'collement utama
yang diputar 4-5 ° ke utara (Galahaut dan Chandler, 1992; Biswas, 1994; Raiverman et al., 1994).
Shortening ditampung oleh Main Boundary Thrust (MBT) di perbatasan utara dengan Himalaya
Kecil, Thedth Frontal Utama (MFT) ke selatan dan Main Dun Thrust (MDT) di antara (He'rail dan
Mascle, 1980; Mugnier Et al., 1992, 1998). Rentang Subhimalayan terutama digambarkan sebagai
lipatan propagasi kesalahan, dupleks, dan monoklin pencukuran utara (misalnya Bank dan
Warburton, 1986; Mascle et al., 1986; Powers et al., 1998; Mugnier et al., 1999).
 Urutan stratigrafi yang terlibat dalam memperpendek terutama terdiri dari menggiring ke
atas molasse. The molasse, atau Siwalik Group, dibagi menjadi tiga unit utama (misalnya Appel
dan Rosler, 1994): fasies distal Siwaliks Bawah (LS1 dan LS2, Miosen Tengah); Fasies tipe basah
dari Siwaliks Tengah 1 dan 2 (MS1 dan MS2, Miosen Atas); Dan fasies proksimal Siwaliks 1 dan 2
(US1 dan US2, Pliosen untuk Turunkan Pleistosen). Fasies ini mencatat perkembangan dan
progradasi selatan kisaran Subhimalayan (He'rail et al., 1987; Delcaillau, 1997). The basal
de'collement terletak di dasar Lower Siwaliks Fm. Dupleks berada di bawah pencabutan tambahan
di Lower Siwalik Fm (misalnya Leturmy, 1997; Mugnier et al., 1999).

2.2. The Baisahi antiform and Rapti syncline

Struktur yang dijelaskan di sini terletak di ujung barat segmen MFT (Gambar 1), yang
bervariasi sepanjang perjalanan dari monoklin utara-mencelupkan di timur ke jalan yang gagal-
lipat ke barat, dan berakhir sebagai Baisahi anti - bentuk. Dengan demikian, ini merupakan tahap
awal dalam pengembangan lipatan jalan, situasi yang sangat penting untuk memahami teori
tektonik dan kinematika irisan. Peta struktural (Gambar 2) telah disusun dari data lapangan dan
citra spasial. Kerja lapangan memberikan sikap tidur di sepanjang paparan di dasar sungai.
Pengolahan citra SPOT (Analisis Komponen Utama dan filter tradisional biasa) memungkinkan
cakrawala dan kontak struktur Baisahi antiformal berkorelasi antara transek medan yang
didefinisikan oleh eksposur di streambeds, sampai penutupan baratnya. Area studi dibatasi oleh
fitur struktural paling selatan (MFT), yang menjadi buta ke barat; Titik ujung korpus kesalahan
telah ditemukan dengan menggunakan citra SPOT dan peta geologi skala 1: 50.000 (Shresta,
komunikasi persisten). Sinkronisasi Rapti, yang terletak di utara baisahi antiform, diimbangi tepi
utara dengan kesalahan balik Rapti, yang menampilkan displade minor ke atas-ke-selatan
(Gambar 2). Kesalahan ini membatasi struktur yang dianalisis ke utara. Ke arah timur, permukaan
yang direkonstruksi sewenang-wenang dibatasi oleh 82 ° 20 / meridian. Tepi barat wilayah studi
dibatasi oleh penutupan periklinal, yang menampilkan struktur akomodasi lokal (dorongan kecil
dan kesalahan pemogokan) karena lipatan Baisahi dan Rapti semakin tertekan dengan kencang
antara MFT buta dan kesalahan Rapti. Data tempat tidur (menghindari periklin) menunjukkan
bahwa struktur silinder rata-rata meskipun dapat menyimpang dari silindrisitas sejati karena terjun
berosilasi di sekitar sumbu horizontal rata-rata (Gambar 2).

Fitur struktural di sekitar area lapangan meliputi Simal Sota dan Thui Khola di belakangnya
dan sinkron Kharche-Amile, yang terletak di antara Thui Khola dan Simal backthrusts (Seksi 2).
Bagian Utara Thui Khola, bangunan-bangunannya meluncur ke selatan dan menghilang di bawah
lembah aluvial (Dang Valley) yang digulung oleh teguran Babai Khola. Reputasinya menunjukkan
bahwa ciri struktural buta mungkin tersembunyi di balik antikanker Baisahi selatan, secara
stratigrafi dalam unit LS

Ketebalan stratigrafi yang diukur dari satu sisi ke sisi yang lain di sepanjang bagian
menunjukkan bahwa ketebalan lapisan konstan adalah asumsi yang benar untuk rekonstruksi 2D.
Selain itu, slip lentur diasumsikan untuk mengatur deformasi. Dua penampang melintang
seimbang kemudian dibangun berdasarkan panjang dan ketebalan bedengan konstan dan
restorasi 2D (Dahlstrom, 1969; Woodward et al., 1985) dengan asumsi bahwa bagian tersebut
sejajar dengan vektor displacement regional (Gambar 3 ). Pengambilan dasar basal diasumsikan
diputar perlahan ke utara di dasar unit Siwaliks Bawah. Seperti de'collement telah
didokumentasikan oleh banyak penulis dalam Lower Siwalik Formation (misalnya Schelling dan
Arita, 1991; Schelling, 1992, Mugnier et al., 1992, 1994, 1999; Acharyya, 1994; Srivastava and
Mitra, 1994; Ni dan Barraganzi, 1996). Ketebalan stratigrafi diekstrapolasi dari singkapan dan
perkiraan dari penulis sebelumnya. Penampang melintang (Gambar 3) sejajar dengan sumbu
kompresi regional rata-rata, yaitu antara N10 ° dan N30 ° (Mugnier et al., 1992, 1999; Jouanne et
al., 1999). Azimuth dari sumbu lipatan adalah 130 °, sedangkan keseluruhan tren rentang barat-
barat Nepal adalah 100-110 °. Tidak ada struktur tekan yang diamati lebih jauh ke selatan, dan
kami mengasumsikan bahwa shortening dibatasi ke arah selatan oleh MFT.
Penyesuaian Cross-section (Gambar 3) menyoroti bahwa dasar formasi MS1 di bawah sinkline
Rapti adalah 1000-2000 m lebih tinggi daripada di bawah dataran Indo-Ganget, yang
mengindikasikan bahwa bangunan tersebut telah terangkat secara signifikan oleh struktur buta
bawah . Selain itu, MFT sendiri terletak dekat dengan bagian atas formasi LS. Kami menafsirkan
pengamatan ini sebagai bukti untuk kuda-kuda formasi Siwalik Bawah yang susun di bawah
lipatan Baisahi dan Rapti. Dua tingkat de'collement diasumsikan hadir, di dasar keseluruhan Grup
Siwalik dan di dalam Lower Siwalik Fm (LS1 / LS2 bound-ary). Sayangnya tidak ada data di
bawah permukaan yang tersedia saat ini untuk mengonfirmasinya. Namun, dupleks telah
dijelaskan sebelumnya, yang melibatkan tingkat de'collement serupa (misalnya Schelatte, 1992;
Mugnier et al., 1994, 1999; Leturmy, 1997). Mengikuti asumsi yang disebutkan di atas, struktur
dupleks atap pasif memberi keseimbangan geometri. Kami menyadari bahwa kontribusi dari
kesalahan kuno tidak dapat benar-benar ditolak untuk menjelaskan peningkatan sinkline Rapti
dengan mengubah dasar Siwalik Group muda, namun tidak akan menjelaskan lokasi MFT di
bagian atas formasi Siwalik Bawah. Banyak contoh duplex pasif-atap telah didokumentasikan di
seluruh dunia, oleh karena itu menekankan pentingnya struktur buta ini secara luas dalam sistem
dorong (Suppe, 1980; Price, 1981; Banks and Warburton, 1986; Boyer, 1986; Vann et al., 1986;
Wines, 1990; Baby et al., 1992; Medwedeff, 1992; Leturmy, 1997; Mueller and Talling, 1997).
Banks dan Warburton (1986) mendefinisikannya sebagai duplexes "yang atapnya dulunya
memiliki nuansa superior dan rangkaian atapnya tetap diam selama foreland mengarahkan
perbesaran gaya piggy back hor kuda di dalam dupleks". Dupleks di sini melibatkan kuda yang
terutama terbuat dari formasi Lower Siwalik LS1; Kecenderungan untuk membentuk dupleks
dalam rentang Subhima-awam digambarkan di atas keseluruhan rentang Siwalik (misalnya
Biswas, 1994; Mugnier et al., 1994; 1999; Leturmy, 1997). Dalam interpretasi kami, Surah Sota,
Thui Khola dan Babai Khola menyalahkan gerak balik pasif dari atap dupleks. Di sebelah barat,
dekat dengan garis antik Habdas, Sota Sota mundur secara bertahap menggali tingkat yang lebih
dalam (sampai bagian atas MS1), yang menunjukkan bahwa kesalahan ini hanya memiliki
lemparan kecil (meningkat ke arah barat).

Kami menyarankan bahwa di utara kesalahan Thui Khola, irisan dupleks LS lainnya juga
terkait dengan dorongan balik Babai Khola diperlukan, seperti yang ditunjukkan pada Gambar. 3.
Namun, karena strukturnya terkubur di bawah Kuarter Deukhuri Dang, kurangnya data membuat
interpretasi geometris pada kedalaman spekulatif utara dari kesalahan Babai Khola. Kuda ini tidak
akan dibahas karena tidak menjadi fokus penelitian. Kesalahan Rapti merupakan kesalahan balik
akhir dengan komponen strike-slip (disimpulkan dari citra spasial), memotong inti dari syncline
Rapti. MFT yang muncul itu sendiri juga mencerminkan evolusi tahap akhir struktur, karena
bercabang dari dorong atap, dan kemudian memotong forelimb antiform sebagai terobosan
sinkronal (Suppe dan Medwedeff, 1990; Storti dan Salvini, 1996). Oleh karena itu, pasca-tanggal
pengembangan struktur dupleks yang mendasarinya. Dari pengangkatan teras (Leturmy, 1997;
Lave 'dan Avouac, 2000), telah ditunjukkan bahwa MFT adalah dorong utama yang saat ini
bekerja di Siwaliks; Ini merupakan dorongan terputus-putus di bagian depan Himalaya (Husson et
al., 2001). Di wilayah studi, segmen MFT berakhir dari timur ke barat dalam antikaplinis Baisahi.
Tahap ini mirip dengan tahap akhir evolusi lipatan propagasi kesalahan. Penampang bagian barat
tidak menampilkan slip pada MFT, sedangkan yang timur, 8,5 km timur, menunjukkan slip minimal
3 km. Ini meningkatkan masalah mengakomodasi perbedaan perpindahan antara bagian timur
yang matang dan yang belum dewasa. Strain geser tinggi atau penyuluhan (Coward and Potts,
1983) diharapkan merupakan daerah pedalaman. Wheeler Ridge, di California, memiliki evolusi
yang sangat mirip (Medwedeff, 1992; Mueller and Talling, 1997), dan menyajikan bukti geomorfik
untuk banyak kesalahan air mata yang mengakomodasi ketegangan geser dalam struktur silindris
ini. Cara lain untuk mengukur regangan geser adalah dengan menghasilkan perpanjangan dan
bukan kesalahan air mata.
4. 3D reconstruction methodology
Kami sekarang menjelaskan bagaimana struktur 3D dapat direkonstruksi dari kumpulan
data sederhana yang terdiri dari koordinat, ketinggian di atas permukaan laut, pemogokan dan
penurunan strata terukur. Metode ini entah bagaimana dekat dengan teknik rekonstruksi Busk
(Busk, 1929). Asumsi utama dari metode proyeksi cakrawala kita cukup umum untuk analisis
sabuk lipat dan dorong, umumnya terpapar 2D. Asumsi urutan pertama adalah bahwa ketebalan
tempat tidur tetap tidak berubah selama acara melipat (slip fleksibel). Karena data dikompilasi
sepanjang bagian yang secara luas tegak lurus terhadap pemogokan, diasumsikan juga bahwa
dari jarak yang diperlukan untuk mengumpulkan data sepanjang 'bagian pita' ini, ketebalan lapisan
konstan tegak lurus terhadap tren struktural. Kedua asumsi ini menyiratkan ketebalan bed konstan
2D melintasi pemogokan selama dan setelah melipat, untuk setiap bagian independen, dari satu
tungkai lipat ke tangan yang lain. Namun, metode kami menjelaskan variasi ketebalan lateral
sepanjang pemogokan. Setiap bagian bersifat independen dan memiliki ketebalan stratigrafi
tersendiri. Struktur yang dilipat umumnya lebih memanjang daripada besar, dan variasi ketebalan
yang bervariasi dapat ditemukan di banyak tempat.

Kumpulan data masukan yang dibutuhkan berisi pengukuran struktural, yang didefinisikan
oleh koordinat spasial absolut dari datapoints dan pemogokan dan penurunannya. Meski data
permukaan lebih cenderung digunakan, data sumur atau data seismik bisa diintegrasikan.
Semakin padat jaring data struktural, semakin akurat permukaan yang direkonstruksi. Karena
metode ini didasarkan pada proyeksi 3D, tingkat kebebasan tambahan memerlukan kumpulan
data yang sangat ketat. Namun, metode ini juga memanfaatkan ini karena proyeksi 3D tidak
menghasilkan distorsi kumpulan data terukur yang asli: penurunan dan pemogokan dikompilasi
saat diperoleh di lapangan, dan tidak diekstrapolasikan untuk diletakkan di dalam bidang vertikal.
Seperti di 2D. Pengolahan kumpulan data digital menyediakan kumpulan data output untuk
pemodelan 3D.

3.1. Stratigraphic thickness calculations

Algoritma umum dijelaskan di bawah ini: saya.

i. Input: koordinat, dip, strike datafiles untuk setiap band sampling (xi, yi, zi, di, si).
ii. Fold axis: koordinat vektor dan lokasi spasial antara masing-masing datapoints yang
berdekatan.
iii. Tren dan terjun dari setiap sumbu lipat.
iv. Ketebalan stratigrafi relatif dan kumulatif di sepanjang setiap band sampling.
v. Lokasi cakrawala referensi di sepanjang tiang stasion grafis dan koordinat spasial.
vi. Output: (x / i, y / i, z / i) dataset. Setiap titik berada di cakrawala referensi.

Angka Romawi mengacu pada yang diberikan dalam paragraf berikut. Set data awal (i)
terdiri dari titik-titik Pi yang ditentukan oleh koordinatnya, dan vektor normal ke tempat tidur Ni,
yang didefinisikan oleh pemogokan dan data dips dari pengukuran lapangan (Gambar 4a). Hal ini
dibagi menjadi sub-set sepanjang pita sampling isopach, menyerang tren struktural. Setiap titik
dimiliki oleh satu tingkat stratigrafi tertentu (sebagian besar waktu belum ditentukan). Titik yang
berdekatan di dalam 'band-section' termasuk dalam tingkat stratigrafi tertentu, pemogokan dan
kemiringan yang tidak selalu serupa dengan yang pertama. Datapoints dapat dianggap
berpasangan (Pi, PJ) untuk menentukan sikap melipat lokal (Gambar 4b). Yang terakhir ini
diasumsikan secara lokal benar-benar silindris. Dua data Pi dan PJ dianggap sebagai milik
sepasang silinder koaksial. Setiap silinder menyinggung permukaan alas tempat tidur yang
ditandai dengan Ni biasa. Untuk masing-masing pasangan (Pi, PJ), ada satu dan hanya satu
sumbu ai, J di ruang angkasa untuk kedua silinder koaksial. Produk vektor Ai, J dari normals Ni
dan NJ memberikan orientasi sumbu. Persimpangan dua bidang, masing-masing, yang
didefinisikan oleh Pi, Ni dan Ai, J dan PJ, NJ dan Ai, J memberikan koordinat dan lokasi (ii) dan
kecenderungan dan penurunan (iii) sumbu silinder ai, J . Dua jari dari silinder tersebut di atas
adalah jarak masing-masing dari datapoints ke sumbu lipatan. Perbedaan jari-jari ini adalah
ketebalan stratigrafi Di, J antara dua datapoints pasangan (iv).
Perhitungan Di, i + 1 dilakukan berturut-turut di sepanjang masing-masing 'band-section'.
Ketebalan stratigrafi total sepanjang band sampling adalah jumlah dari setiap nilai ketebalan
elementer di sepanjang pita (iv). Metode ini memperhitungkan perhitungan ke atas dan ke bawah
di dalam tumpukan stata-grafis dengan penambahan atau pengurangan ketebalan yang dihitung
pada dasarnya di sepanjang pita. Ketebalan lapisan kumulatif memberikan log sintetis untuk setiap
'band-section' indepenen (Gambar 4c), yang merupakan bagian dari log stratigrafik total area
tersebut. Karena tidak ada aproksimasi yang dilakukan saat menghitung ketebalan, keakuratan log
hanya bergantung pada kumpulan data awal. Kontrol tambahan diberikan dari satu sisi ke sisi
lainnya, karena ketebalan kumulatif yang dihitung oleh seri proyeksi di satu sayap lipat harus
sesuai dengan ketebalan kumulatif yang disimpulkan dari sisi yang lain, jika tidak maka akan
menimbulkan perbedaan pada tingkat engsel.
3.2. Spatial proJection of the data sets
Rekonstruksi struktur dilakukan dengan memproyeksikan data struktural ke cakrawala
referensi yang dipilih. Karena tujuannya adalah untuk mengkarakterisasi geometri struktur yang
ditunjukkan oleh permukaan ini, persimpangan mereka dengan topografi harus dijelaskan secara
akurat, dan perhatian khusus harus diberikan pada penutupan periklinal.
Setelah ketebalan stratigrafi kumulatif dihitung, ketebalan relatif Di, J dari masing-masing
datapoint ke cakrawala acuan dinilai pada log. Output data-set terdiri dari jarak untuk masing-
masing datapoint, dari strata khusus ke cakrawala referensi (v). Setiap datapoint awal Pi
diproyeksikan, sepanjang kutub Ni dari strata aslinya ke cakrawala referensi pada jarak Di, J
(Gambar 4d). Menurut asumsi awal (slip lentur dan ketebalan lapisan konstan sepanjang sebuah
band), titik-titik yang dihasilkan di ruang angkasa terletak pada cakrawala referensi. Sebenarnya,
proyeksi spasial dari panjang ini untuk masing-masing 'bagian pita' mendefinisikan sebuah band di
ruang angkasa, yang termasuk di dalam permukaan untuk direkonstruksi (Gambar 4e).
Dimana lengkungannya signifikan, artefak bisa ditemukan. Untuk menghindarinya, harus dibatasi
pada kasus yang diilustrasikan pada Gambar. 5, di mana jarak D ke engsel lebih pendek dari pada
h cos a, di mana h adalah ketebalan interstrata dan sudut strata / engsel. Ini tidak membatasi
teknik pada lipatan yang relatif terbuka namun hanya perkiraan terhadap kerang luar yang dapat
dilakukan mendekati engsel lipat saat lipatannya kencang.
Operasi ini direalisasikan secara berturut-turut untuk setiap band sampling, menghasilkan set titik
yang ditentukan oleh koordinat, pemogokan dan penurunannya. Set ini berada di dalam
permukaan referensi (vii). Interpolasi selanjutnya dari kumpulan data menyediakan geometri 3D
struktur
