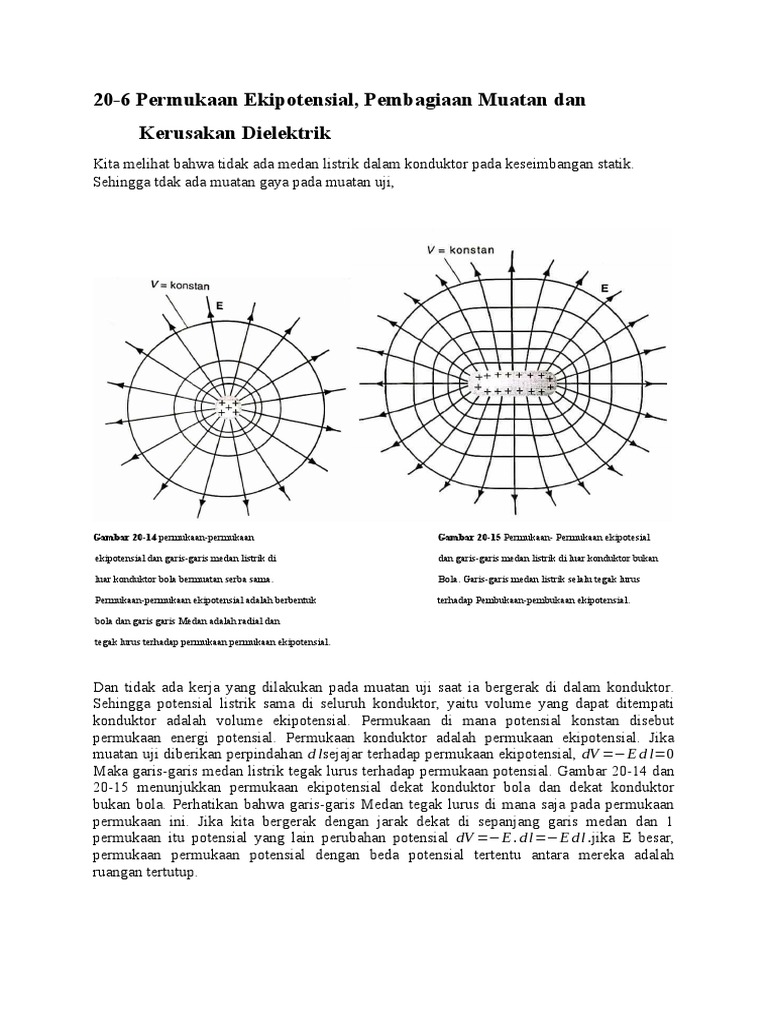

20-6 Permukaan Ekipotensial, Pembagiaan Muatan dan

Kerusakan Dielektrik
Kita melihat bahwa tidak ada medan listrik dalam konduktor pada keseimbangan statik.
Sehingga tdak ada muatan gaya pada muatan uji,

Gambar 20-14 permukaan-permukaan Gambar 20-15 Permukaan- Permukaan ekipotesial

ekipotensial dan garis-garis medan listrik di dan garis-garis medan listrik di luar konduktor bukan

luar konduktor bola bermuatan serba sama. Bola. Garis-garis medan listrik selalu tegak lurus

Permukaan-permukaan ekipotensial adalah berbentuk terhadap Pembukaan-pembukaan ekipotensial.

bola dan garis garis Medan adalah radial dan

tegak lurus terhadap permukaan permukaan ekipotensial.

Dan tidak ada kerja yang dilakukan pada muatan uji saat ia bergerak di dalam konduktor.
Sehingga potensial listrik sama di seluruh konduktor, yaitu volume yang dapat ditempati
konduktor adalah volume ekipotensial. Permukaan di mana potensial konstan disebut
permukaan energi potensial. Permukaan konduktor adalah permukaan ekipotensial. Jika
muatan uji diberikan perpindahan d lsejajar terhadap permukaan ekipotensial, dV =−E d l=0
Maka garis-garis medan listrik tegak lurus terhadap permukaan potensial. Gambar 20-14 dan
20-15 menunjukkan permukaan ekipotensial dekat konduktor bola dan dekat konduktor
bukan bola. Perhatikan bahwa garis-garis Medan tegak lurus di mana saja pada permukaan
permukaan ini. Jika kita bergerak dengan jarak dekat di sepanjang garis medan dan 1
permukaan itu potensial yang lain perubahan potensial dV =−E . d l =−E d l .jika E besar,
permukaan permukaan potensial dengan beda potensial tertentu antara mereka adalah
ruangan tertutup.
Contoh 20-13
Konduktor bola berongga tidak bermuatan mempunyai jari-jari dalam a dan jari-jari
luar b. Sebuah muatan positif +q berada dalam rongga dipusat bola. Tentukan potensial V ( r )
disetiap tempat, anggap bahwa V =Odi r=∞
Seperti dibicarakan pada Bab 19, garis-garis medan listrik dari muatan titik berakhir pada
permukaan dalam kulit di r =a, di mana ada sebuah muatan perangsang –q yang yang
terdistribusi serta sama pada permukaan dalam titik karena kulit konduktor tak ada muatan
positif +q terdistribusi serba sama pada permukaan luar di r =b. Sehingga kita mempunyai
tiga muatan: sebuah muatan titik q dipusat, kulit bola dengan muatan total -q dan jari-jari a
dan kulit bola dengan muatan total +q dan jari-jari b. Diluar bola, medan listrik sama seolah-
olah tidak ada kulit dan diberikan oleh Er =kql r 2titik potensial listrik di luar kulit diberikan
oleh
kq
V= a >b
b
Karena potensial listrik harus kontinu dimna saja,
kq
V= a≤r ≤b
b
2
Didalam lubang, kembali medan listrik adalah Er =kq /r . Oleh karena itu potensial untuk r < a
diberikan oleh
kq
V= +V 0
b
Dimana V 0 adalah konstanta. Konstanta ini tidak ditentukan V =0 di r ∞ karena r tidak
menuju tak terhingga dalam lubang. Sebaliknya, kita menentukan konstanta V 0 oleh kondisi
bahwa V harus kontinu di r =a, karena V =kq /b berlaku dimana saja di dalam material
konduktor, ia harus mempunyai harga ini di r =a . Sehingga di r =akita punya
kq kq
V= + V 0=
a b
Yang berarti V 0 diberikan oleh

kq kq
V 0= −
b a
Didalam lubang potensial diberikan oleh
kq kq kq
V= + − r <a
r b a
Gambar 20-16 menunjukan plot V versus r .

Secara umum, dua konduktor yang dipisahkan dengan suatu jarak tidak akan berada
pada potensial yang sama. Beda potensial antara konduktor tersebut tergantung pada bentuk
geometri nya, jaraknya, dan muatan bersih masing-masing. Ketika dua konduktor disambung,
muatan pada konduktor menyebar dengan sendirinya sehingga keseimbangan elektrostatik
terbentuk dan medan listrik nol di dalam konduktor. Ketika tersambung dua konduktor
dianggap sebagai konduktor tunggal dengan permukaan potensial tunggal. Perpindahan
muatan dari satu konduktor ke yang lain disebut pembagian muatan (charger sharing).
Anggap konduktor bola jari-jari R rumus membawa sebuah muatan rumus +Q . Garis-garis
medan listrik di luar konduktor mengarah radial keluar, dan potensial konduktor relatif
terhadap tak hingga adalah rumus kQ/R. Jika kita bawa yang kedua, konduktor tak
bermuatan, potensial dan garis-garis Medan akan berubah. Elektron pada konduktor tak
bermuatan akan ditarik oleh muatan positif rumus, mewariskan sisi dekat konduktor tak
bermuatan dengan muatan negatif dan sisi jauh dengan muatan positif Q. Tuliskan sisi dekat
konduktor tak bermuatan dengan muatan muatan negatif dan sisi jauh dengan muatan positif (
Gambar 20-17 ). Pemisahan muatan pada konduktor netral ini akan berpengaruh terhadap
distribusi muatan serba sama yang asli dari konduktor bermuatan titik walaupun perhitungan
dalam distribusi muatan dan potensial untuk kasus ini sungguh kompleks, kita dapat melihat
bahwa beberapa garis medan meninggalkan ujung konduktor positif ke muatan negatif pada
sisi dekat konduktor netral dan jumlah garis yang sama meninggalkan sisi jauh konduktor
netral. Karena garis-garis Medan mengarah ke daerah potensial rendah konduktor bermuatan
positif harus berada pada potensial yang lebih besar dari konduktor netral.
Jika kita meletakkan dua konduktor tersebut bersambung muatan positif akan mengalir ke
konduktor netral sehingga kedua konduktor pada potensial yang sama. ( sebenarnya, elektron
negatif mengalir dari konduktor netral konduktor positif tetapi lebih umum untuk memikirkan
hal ini sebagai aliran muatan positif dalam Arab berlawanan ). Jika konduktor konduktor
ideal, mereka akan membagi muatan awal dengan sama. Jika sekarang konduktor, masing-
1
masing akan membawa muatan Q, dan keduanya pada potensial yang sama. Coulomb
2
menggunakan cara pembagian muatan muatan ini untuk menghasilkan berbagai muatan
dengan perbandingan yang diketahui untuk suatu muatan awal dalam percobaannya untuk
menemukan hukumnya untuk gaya antara muatan-muatan (titik) yang kecil.
Pada Gambar 20 -18 konduktor kecil membawa muatan positif q berada di dalam lubang
konduktor besar titik dalam keseimbangan, medan listrik nol di dalam material mengantar
kedua konduktor titik garis garis medan listrik yang meninggalkan muatan q positif dan harus
berakhir pada permukaan dalam konduktor besar. Hal ini bukan masalah apakah muatan
mungkin di permukaan luar konduktor besar. Tanpa memperhatikan muatan pada konduktor
besar, konduktor kecil dalam lubang pada potensial yang lebih besar karena garis-garis
medan listrik pergi dari konduktor ini ke konduktor besar. Jika sekarang konduktor
dihubungkan, katakan dengan kabel penghantar yang baik semua muatan yang semula di
konduktor kecil akan mengalir ke yang besar. Ketika hubungan ini putus, tidak ada motor
terkecil dan dalam lubang dan tidak ada ada Garis medan pada bagian mana saja di
permukaan luar konduktor besar. Muatan positif dipindah dari konduktor kecil seluruhnya
yang terletak di permukaan luar konduktor besar. Jika kita meletakkan muatan lebih positif
pada konduktor dalam akan mengalir lagi ke konduktor luar. Prosedur ini dapat terulang
untuk jangka waktu yang tak terbatas. Metode ini menggunakan untuk menghasilkan
potensial besar dalam generator V an de Graaff, di mana muatan dibawa ke permukaan dalam
konduktor bola besar dengan membawa muatan ke bola luar yang berada pada potensial
tinggi titik muatan besi yang lebih besar di konduktor luar potensialnya lebih besar.
Potensial maksimum yang didapatkan dalam cara ini terbatas hanya dengan fakta
molekul udara menjadi teorisasi dalam medan listrik tinggi dan udara menjadi konduktor.
Fenomena ini, disebut kerusakan dielektrik( dielektrik break down), yang terjadi di udara
pada medan listrik dengan kekuatan. Emaks ≈ 3 ×106 V / m=3 MV /m . Kuat medan ketika
kerusakan dielektrik terjadi pada suatu materi disebut kuat dielektrik ( dielectric strength )
material tersebut. Kuat medan tersebut di udara kira/kira 3MV/m.
Contoh 20-14
Konduktor bola mempunyai jari-jari 2 m. (a) berapakah muatan maksimum yang
diletakan dibola tersebt sebelum kerusakan dielektrik? (b) berapakah potensial maksimum
bola?
(a) Medan listrik di luar konduktor membawa muatan permukaan σ

σ
E=
ε0
 Penetapan ini sama dengan medan listrik maksimum diudara, kita dapatkan untukσ maks
6 σ maks
Emaks =3 ×10 N /C=
ε0

Selanjutnya muatan maksimum pada bola adalah

Q=4 π R 2 σ maks

¿ 4 π R2 ( ε 0 Emaks ) =4 π ( 2 m ) ( 8,85 ×10−12 C 2 /N . m 2) ( 3 × 106 N /C )

2

−3
¿ 1,33 ×10 C

(b) Potensial maksimum bola yang membawa muatan ini adalah

kQ ( 8,89 × 10 N . m /C ) ( 1,33× 10 C )
9 2 2 −3
V maks= =
R 2m
6
¿ 5,98 ×10 V

Ketika muatan diletakkan pada konduktor bukan bola, seperti permukaan konduktor
akan menjadi permukaan ekipotensial tetapi densitas muatan permukaan muatan
persatuan luas dan medan listrik di luar konduktor akan bervariasi dari titik ke ketitik.
Dekat titik dimana jari-jari lengkungan kecil, seperti titik A pada densitas muatan
permukaan dan medan listrik akan menjadi besar sedangkan dekat titik dimana jari-jari
lengkungan besar seperti titik B mereka akan menjadi kecil Titi kita dapat mengerti ini
secara kualitatif dengan menganggap ujung-ujung bola konduktor memiliki jari-jari
berbeda. Ambilσ adalah densitas muatan permukaan. Potensial berjari-jari r adalah

kq 1 q
V¿ =
r 4 π ε0 r

Karena luas bola 4 π r 2 , muatan dengan bola dihubungkan terhadap densitas dengan

2
q=4 π r σ

Subtitusi pernyataan untuk ini untuk q ke persamaan 20-29, kita mempunyai

1 4 π r2 σ r σ
V= =
4 π ε0 r ε0

Dengan pemecahan untuk σ , kita dapatkan

ε0 V
σ=
r
Karena kedua ‘bola’ berada pada potensial yang sama, yang jari-jarinya lebih kecil
harus mempunyai densitas muatan yang lebih Besar. Dan karena listrik di permukaan
konduktor sebanding dengan destinasi muatan permukaan medan listrik terbesar di titik
pada konduktor dengan jari-jari lengkungan terkecil. Untuk konduktor dengan untuk
sembarang, potensial ketika terjadi kerusakan dielektrik bergantung pada jari-jari
lengkungan terkecil suatu bagian konduktor. Jika konduktor mempunyai ujung-ujung
tajam berupa lengkungan lengkung berjari-jari sangat kecil kerusakan dielektrik akan
terjadi pada potensial yang relatif rendah pada generator Van de graaff muatan
dipindah ke Bandengan konduktor ujung tajam dekat bagian dasar ban titik muatan
dilepas dari ban dengan konduktor ujung tajam dengan bagian atas ban titik penangkal
petir di bagian atas bangunan tinggi menarik muatan yang berada di dekat awan
sebelum potensial awan dapat bertambah menjadi sangat besar.
