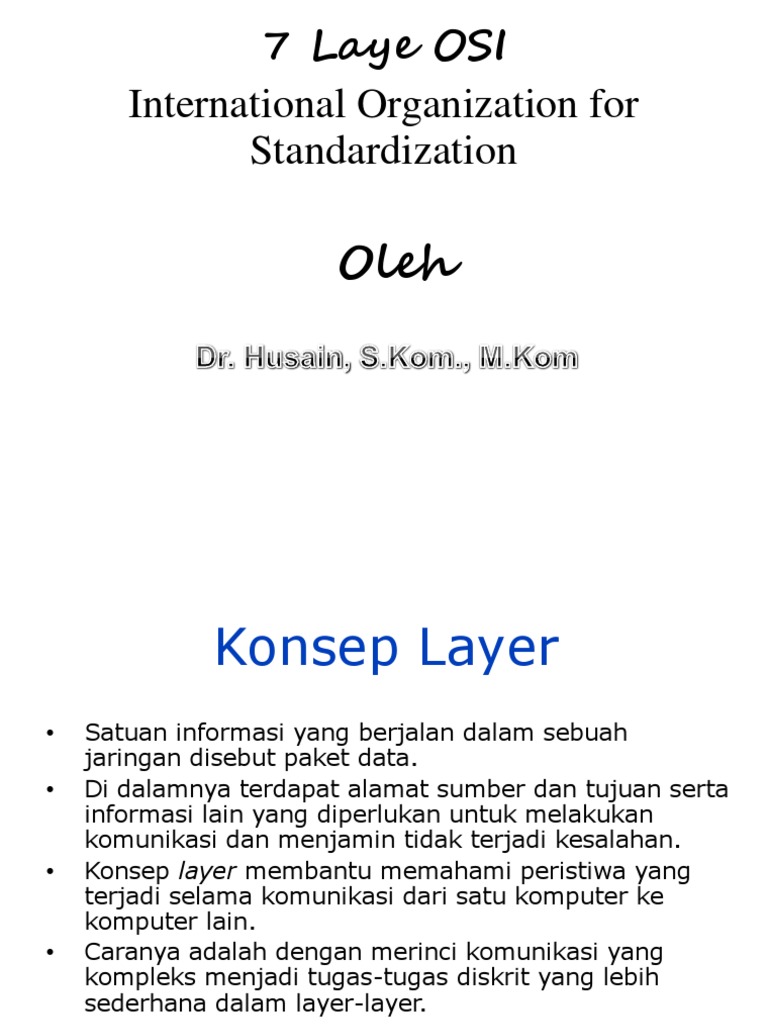

7 Laye OSI

International Organization for

Standardization

Oleh
 Konsep Layer
• Satuan informasi yang berjalan dalam sebuah
jaringan disebut paket data.
• Di dalamnya terdapat alamat sumber dan tujuan serta
informasi lain yang diperlukan untuk melakukan
komunikasi dan menjamin tidak terjadi kesalahan.
• Konsep layer membantu memahami peristiwa yang
terjadi selama komunikasi dari satu komputer ke
komputer lain.
• Caranya adalah dengan merinci komunikasi yang
kompleks menjadi tugas-tugas diskrit yang lebih
sederhana dalam layer-layer.
 Model Referensi OSI
 Model referensi OSI adalah model komunikasi
jaringan yang paling banyak digunakan oleh
vendor (pembuat) sistem jaringan.
 Model ini adalah alat terbaik untuk
memahami bagaimana data dikirim dari
program aplikasi melalui media jaringan ke
program aplikasi pada komputer lain dalam
sebuah jaringan, bahkan jika pengirim dan
penerima memiliki tipe jaringan yang
berbeda.
 Model OSI membantu Anda melihat fungsi
jaringan yang terjadi pada setiap layer.
7 Layer OSI
sebuah model arsitektural jaringan yang
dikembangkan oleh badan International Organization
for Standardization (ISO) di Eropa pada tahun 1977.
OSI mempunyai sebuah kepanjangan, yaitu : Open
System Inter Connection yang merupakan Kumpulan
Layer-layer yang tidak salingbergantungan namun
saling berkaitan satu sama lainnya.
 7 Layer OSI
Terdiri dari :

7. Physical Layer
6. DataLink Layer
5. Network Layer
4. Transport Layer
3. Session Layer
2. Presentation Layer
1. Application Layer
 7 Layer OSI
7. Physical Layer
Physical layer bertanggung jawab atas proses data
menjadi bit dan mentransfernya melalui media (seperti
kabel) dan menjaga koneksi fisik antar system.

 Protocol pada layer physic adalah Organizations:

IEE, TIA/ETA, ANSI, etc.Cable (ie. RJ45)
Contoh perangkatnya yaitu Hubs, NIC (Layers 1 & 2),
Media: Coax, Fiber, Twisted Pair, Wireless
 7 Layer OSI
6. Data link layer
Menyediakan link untuk data. Memaketkannya menjadi
frame yang berhubungan dengan “hardware” kemudian
diangkut melalui media komunikasinya dengan kartu
jaringan, mengatur komunikasi layer physical antara
system koneksi dengan penaganan error.

Protocol yang ada pada leyer ini adalah LLC dan

MAC
Contoh perangkatnya adalah Bridges, Switches, NIC
(Layers 1 & 2)
 7 Layer OSI
5. Network Layer
Network layer bertanggung jawab menentukan
alamat jaringan, menentukan rute yang harus diambil
selama perjalanan, menjaga antrian tafik di jaringan.

Protocol pada layer ini yaitu : Routing

Perangkat Network layer : Router
 7 Layer OSI
4. Transport Layer
Transport layer bertanggung jawab membagi data
menjadi segmen, menjaga koneksi logika “end – to _
end” antar terminal, dan menyediakan penanganan error
(error handling).

 Protocol yang ada pada layer Transport adalah

Connection Oriented (TCP), Connectionless (UDP)
 7 Layer OSI
3. Session Layer
Session layer menentukan bagaimna dua terminal
menjaga, memelihara dan mengatur koneksi. Bagaimna
mereka saling berhubungan satu sama lain.

 Protocol dilayer adalah NFS (Network File System),

RPC (Remote Procedure Call), ASP (Appletalk Session
Protocol)
 7 Layer OSI
2. Presentation Layer
Presentation layer bertanggungjawab bagaimana
data dikonversi dan di format untuk transfer data.
Contoh konversi format text ASCII untuk dokumen,
.GIF dan .JPG untuk gambar layer ini membentuk kode
konversi, trnslasi data, enkripsi dan konversi.

 Protocol yang berada dalam level ini adalah perangkat lunak

director (redictor Software). Seperti llayanan worksatation (dalam
Windows NT) dan juga Network Shell ( semacam Virtual
Network Computing) (VNC) atau Remote Dekstop Protocol
(RDP).
 7 Layer OSI
1. Application Layer
Application layer menyediakan jasa untuk
aplikasi pengguna, layer ini bertanggungjawab atas
pertukaran informasi antara program computer, seperti
program e-mail dan servis lain yang berjalan di jaringan
seperti server printer atau aplikasi computer lainnya.

 Protocol yang ada pada layer Application adalah

HTTP, FTP, SMTP, POP, DNS, Telnet
 Contoh perangkat pada layer ini : Hosts, PC, Servers,
Mobile Phones
 Persamaan 7 Layer OSI dan
Internet Protocol
Persamaan antara OSI Reference Model dengan TCP/IP Model:

 Masing-masing model menggunakan Layer dalam

menjelaskan proses komunikasi data.
 Memiliki Application Layer, meskipun terdapat perbedaan
fungsi untuk layer tersebut.
 Masing-masing memiliki Transport dan Internet (network)
Layer.
 Masing-masing menggunakan asumsi pengiriman paket data
secara packet-switched dalam mencapai alamat tujuannya.
Packet-Switched adalah metode pengiriman paket data, dimana
paket data dapat menempuh jalur (path) yang berbeda-beda dalam
mencapai suata alamat tujuan yang sama.
