ETAP Tutorial, Membuat Single Line Diagram
Lihat profil lengkapku

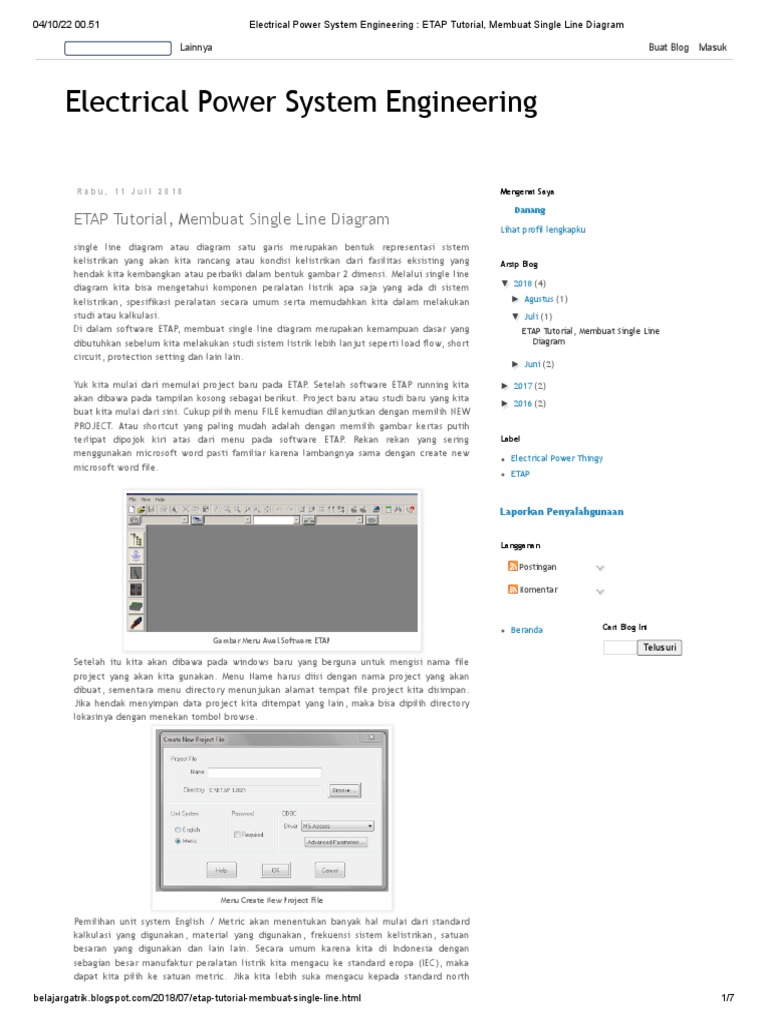

single line diagram atau diagram satu garis merupakan bentuk representasi sistem
kelistrikan yang akan kita rancang atau kondisi kelistrikan dari fasilitas eksisting yang Arsip Blog
hendak kita kembangkan atau perbaiki dalam bentuk gambar 2 dimensi. Melalui single line
▼
2018
(4)
▼

diagram kita bisa mengetahui komponen peralatan listrik apa saja yang ada di sistem
kelistrikan, spesifikasi peralatan secara umum serta memudahkan kita dalam melakukan ►
Agustus
(1)
►

studi atau kalkulasi. ▼

Juli
(1)
▼

Di dalam software ETAP, membuat single line diagram merupakan kemampuan dasar yang ETAP Tutorial, Membuat Single Line
dibutuhkan sebelum kita melakukan studi sistem listrik lebih lanjut seperti load flow, short Diagram
circuit, protection setting dan lain lain.
►
Juni
(2)
►

Yuk kita mulai dari memulai project baru pada ETAP. Setelah software ETAP running kita ►
2017
(2)
►

akan dibawa pada tampilan kosong sebagai berikut. Project baru atau studi baru yang kita
►
2016
(2)
►

buat kita mulai dari sini. Cukup pilih menu FILE kemudian dilanjutkan dengan memilih NEW
PROJECT. Atau shortcut yang paling mudah adalah dengan memilih gambar kertas putih
terlipat dipojok kiri atas dari menu pada software ETAP. Rekan rekan yang sering Label
menggunakan microsoft word pasti familiar karena lambangnya sama dengan create new
Electrical Power Thingy
microsoft word file.
ETAP

Laporkan Penyalahgunaan

Langganan

Postingan

Komentar

Beranda Cari Blog Ini

Gambar Menu Awal Software ETAP
Telusuri
Setelah itu kita akan dibawa pada windows baru yang berguna untuk mengisi nama file
project yang akan kita gunakan. Menu Name harus diisi dengan nama project yang akan
dibuat, sementara menu directory menunjukan alamat tempat file project kita disimpan.
Jika hendak menyimpan data project kita ditempat yang lain, maka bisa dipilih directory
lokasinya dengan menekan tombol browse.

Menu Create New Project File

Pemilihan unit system English / Metric akan menentukan banyak hal mulai dari standard
kalkulasi yang digunakan, material yang digunakan, frekuensi sistem kelistrikan, satuan
besaran yang digunakan dan lain lain. Secara umum karena kita di Indonesia dengan
sebagian besar manufaktur peralatan listrik kita mengacu ke standard eropa (IEC), maka
dapat kita pilih ke satuan metric. Jika kita lebih suka mengacu kepada standard north

belajargatrik.blogspot.com/2018/07/etap-tutorial-membuat-single-line.html 1/7
04/10/22 00.51 Electrical Power System Engineering : ETAP Tutorial, Membuat Single Line Diagram
america (ANSI) bisa memilih english. Jangan khawatir, walaupun sudah dipilih diawal,
nantinya masih bisa kita rubah lagi kok. Setelah menekan tombol OK maka kita akan
dibawa ke menu berikutnya yaitu user information:

Menu User Information

User Name silahkan diisi dengan nama keinginan kita. Untuk Full Name merupakan optional
untuk diisi. Untuk Description bisa diisi tentang penjelasan user name kita, dan kolom ini
juga optional untuk diisi. Kemudian dibagian bawah ada pilihan access level yang diberikan
untuk user name tersebut. Mulai dari administrator sampai dengan operator. Masing masing
level memiliki fungsi masing masing dan sangat bermanfaat jika project yang kita gunakan
sangat besar dan perlu diakses filenya oleh berbagai macam personel. Untuk lebih jelasnya
bisa kita pilih menu HELP pada window ini untuk membaca penjelasan lebih detail dan
lebih lanjut.

Setelah kita pilih OK, maka window ETAP akan berubah menjadi worksheet kerja sebagai
berikut:

Worksheet ETAP

Untuk detail penjelasan menu menu pada worksheet, rekan rekan bisa membaca post blog
sebelumnya tentang ETAP Tutorial, Getting Started. Untuk pembuatan single line diagram,
kita akan fokus pada halaman kosong dengan tulisan OLV dan pastikan dalam posisi edit
mode (pastikan di menu toolbar sisi kiri yang terhighlight adalah gambar SLD atau di
windows olv tertulis kata kata edit mode).

Semua sistem distribusi listrik pasti memiliki konsep berikut. Ada sumber listrik dan ada
beban listriknya. Maka pembuatan single line juga pasti mengikuti kaidah itu. Ada sumber
listriknya (bisa generator, bisa utility system, wind turbin, dll) kemudian melalui
penghantar, dinaikan tegangan atau diturunkan tegangannya lewat transformator kemudian
di salurkan kepada beban (motor, panel distribusi, lampu, beban statis dll).

Yuk kita mulai dengan contoh sederhana berikut ini:

belajargatrik.blogspot.com/2018/07/etap-tutorial-membuat-single-line.html 2/7
04/10/22 00.51 Electrical Power System Engineering : ETAP Tutorial, Membuat Single Line Diagram
1. Masukan 4 komponen sistem kelistrikan sebagaimana pada gambar berikut serta
masukan parameter parameter terlampir.

Step 1 Latihan membuat SLD

2. Kemudian hubungkan masing masing elemen tersebut kemudian kita coba jalankan
simulasi load flow dengan memilih menu load flow dari sisi atas toolbar ETAP.
3. Kita coba memanjangkan busbar 2. Jangan lupa setiap mengedit single line pastikan
dalam kondisi edit mode.
4. Kita masukan tambahan elemen baru disisi bawah busbar 2 yang sudah kita
panjangkan sebagai berikut:

Step 2 Latihan membuat SLD

5. Kita lanjutkan dengan menghubungkan semua elemen dan masukan semua

parameter data yang kita miliki.
6. Setelah semua elemen terhubung dan parameter sudah terisi, kita jalankan kembali
load flow calculation.
7. Kembali ke edit mode, kemudian panjangkan sisi busbar 2 menuju ke arah kanan.
8. Tambahkan item generator, akan muncul dengan element name GEN1 kemudian kita
rotasi 180 derajat. Untuk melakukan rotasi bisa secara manual atau cara cepatnya
adalah dengan menekan Shift + R.

belajargatrik.blogspot.com/2018/07/etap-tutorial-membuat-single-line.html 3/7
04/10/22 00.51 Electrical Power System Engineering : ETAP Tutorial, Membuat Single Line Diagram

Step 3 Lathan membuat SLD

9. Hubungkan elemen yang sudah ditambahkan kemudian masukan parameter yang

dibutuhkan untuk perhitungan load flow.
10. Setelah generator terhubung dan semua parameter sudah dimasukan, kita bisa
lanjutkan dengan melakukan load flow calculation lagi.
11. Kembali ke edit mode, kemudian kita panjangkan busbar 1 ke arah kanan.
12. Kita gandakan element T1, Bus2, Lump1, Cable1, T2, Bus4, dan Lump4 dengan cara
memilih elemen elemen tersebut kemudian klik kanan pada mouse dan pilih copy.
13. Kemudian kita pilih area tempat kita hendak menaruh element tersebut, kemudian
klik kanan kembali dan pilih "move from dumpster". Menu paste juga ada, tetapi
menu paste hanya dipakai jika kita hendak menggandakan berulang kali tanpa harus
melakukan perintah copy berulang kali. Kemudian hubungkan ke elemen Bus1.
14. Masukan elemen circuit breaker sebagai tie breaker diantara elemen bus4 dan bus5
dan set agar breaker tersebut dalam keadaan terbuka (Normally Open).

Step 4 Latihan Membuat SLD

Sampai step ini kita sudah selesai dengan latihan dasar pembuatan SLD. Kemudian
kita lanjutkan dengan cara memasukan elemen composite network. Composite
network sangat bermanfaat untuk menyederhanakan sistem SLD yang kompleks,
sehingga ketika hendak mengubah parameter atau melakukan modifikasi akan
membuat kita jadi lebih mudah karena elemen elemennya terkumpul atau dibagi
bagi menjadi kluster yang lbeih kecil. Sangat bermanfaat apalagi jika kita sedang
melakukan studi pada plant industri yang memiliki jumlah beban sangat banyak.
15. Blok elemen elemen yang merupakan cabang dari bus2 menuju bus4 dan bus7
menuju bus 5.
16. Cut semua elemen yang terblok tersebut.
17. Masukan komponen composite network dan hubungkan dengan Bus2 dan Bus7.
18. Pindahkan elemen yang sebelumnya sudah dicut dari dumpster ke dalam network1
window.
19. Hubungkan kembali cable dengan koneksi awal mereka sehingga terbentuk sebagai
berikut:

belajargatrik.blogspot.com/2018/07/etap-tutorial-membuat-single-line.html 4/7
04/10/22 00.51 Electrical Power System Engineering : ETAP Tutorial, Membuat Single Line Diagram

Step 5 Latihan membuat SLD

20. Tambahkan High Voltage Circuit Breaker pada lokasi berikut:

Step 6 Latihan membuat SLD

21. Jalankan kembali simulasi Load Flownya dan akan menunjukan hasil seperti ini:

Hasil LF

belajargatrik.blogspot.com/2018/07/etap-tutorial-membuat-single-line.html 5/7
04/10/22 00.51 Electrical Power System Engineering : ETAP Tutorial, Membuat Single Line Diagram

Hasil LF (Cont)

Oke, sekian dulu tutorial membuat SLD dan melakukan studi LF sederhana. Selamat
mencoba :)

Source:
ETAP training materials
