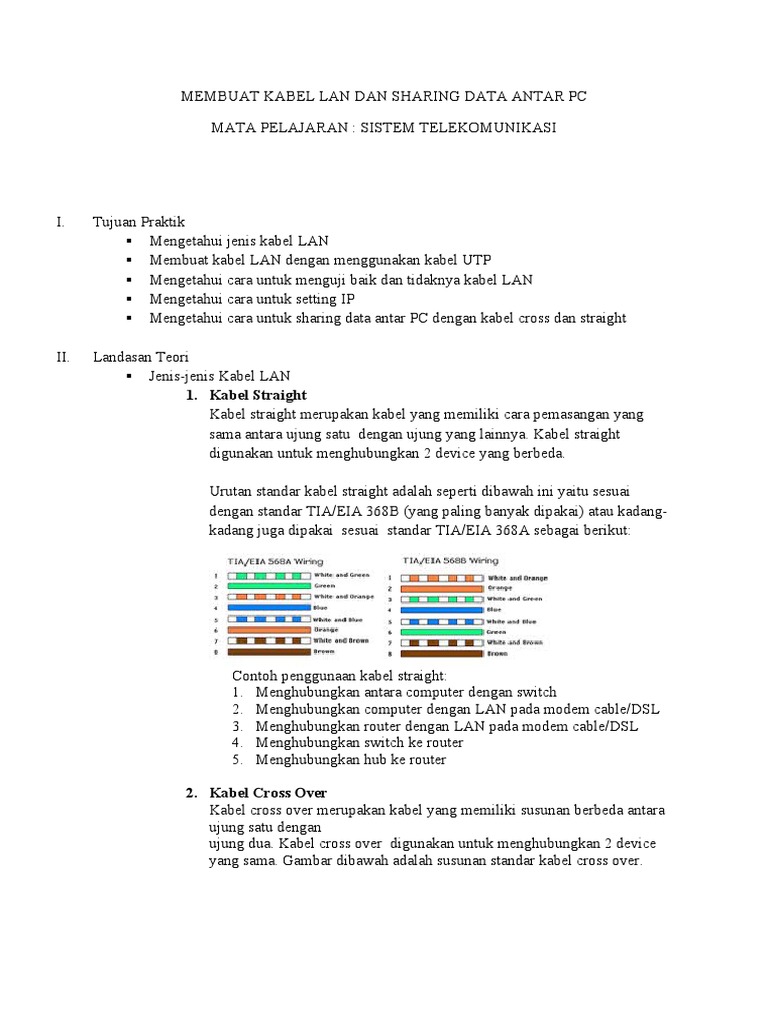

MEMBUAT KABEL LAN DAN SHARING DATA ANTAR PC

MATA PELAJARAN : SISTEM TELEKOMUNIKASI

I. Tujuan Praktik
 Mengetahui jenis kabel LAN
 Membuat kabel LAN dengan menggunakan kabel UTP
 Mengetahui cara untuk menguji baik dan tidaknya kabel LAN
 Mengetahui cara untuk setting IP
 Mengetahui cara untuk sharing data antar PC dengan kabel cross dan straight

II. Landasan Teori

 Jenis-jenis Kabel LAN
1. Kabel Straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang
sama antara ujung satu  dengan ujung yang lainnya. Kabel straight
digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai
dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-
kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight:

1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router

2. Kabel Cross Over

Kabel cross over merupakan kabel yang memiliki susunan berbeda antara
ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device
yang sama. Gambar dibawah adalah susunan standar kabel cross over.
 Contoh penggunaan kabel cross over:
1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

 Cara Membuat Kabel LAN dengan UTP

1. Potong panjang kabel sesuai kebutuhan.
2. Kuliti bungkus luar kabel, seruas jari kelingking saja. Hati-hati kabel kecil
didalamnya terpotong.
3. Urut-urut kabel kecil didalamnya agar lurus, agar mudah dimasukan ke konektor
RJ-45 nya.
4. Masukan kabel ke konektor RJ45nya, pastikan semua ujungnya sampai mentok
di konektornya. Agar kabelnya tergigit oleh tembaga konektornya.
5. Jepit konektornya pakai tang krimping, posisi kabel jgn sampai tertarik atau
pastikan masuk dengan benar kabelnya

 Urutan Warna Kabel LAN Straight dan Cross

1. Urutan Warna Kabel Straight
 Urutan dari PIN 1 – 8
1. Orange Putih 5. Biru Putih
2. Orange 6. Hijau
3. Hijau Putih 7. Coklat Putih
4. Biru 8. Coklat

2. Urutan Warna Kabel Cross Over

Urutan di ujung kabel ke-2:

1. Hijau Putih
2. Hijau
3. Orange Putih
4. Biru
5. Biru Putih
6. Orange
7. Coklat Putih
8. Coklat
 Alat yang Digunakan Untuk Menguji Kabel LAN
1. Tang Crimping
2. Connector RJ-45
3. Kabel UTP
4. Lan Card / Modem
5. Tester
6. Switch / Hub
7. Sambungan ke Internet

Setelah kita sudah membuat kabelnya, sekarang kita test apakah kabel tersebut
pembuatannya sudah benar apa belum. Anda bisa menggunakan alat test kabel UTP
atau pun langsung coba pasang ke komputer atau perangkat jaringan.

Tes kabel UTP dengan cable tester, alat untuk menguji hasil crimpingan kabel kita,
Indikatornya cukup mudah, anda hanya perhatikan lampu di cable tester itu. Pastikan
8 lampu menyala berurutan tanpa ada yang mati.

 Cara Setting IP
1. Klik Menu Start, pilih Control Panel.
2. Klik Network and Sharing.

3. Klik Change Adapter Setting.

4. Pilih Network LAN, lalu klik kanan pilih Properties.
5. Klik Internet Protocol Version 4 TCP / IP.

6. Pilih Menu Use The Following IP Address dan masukkan IP Address,

Subnet Mask dan Default Gateway Anda.
  Cara Share Data Antar PC Dengan Kabel Straight & Cross
1. Buka Windows Explorer > Klik kanan pada folder yang akan di-share > Pilih
Properties.
2. Pilih Tab Sharing.
3. Klik Share.
4. Klik Tanda Panah Kebawah disebelah Add, lalu pilih Everyone.

7. Klik Add, lalu klik Share.

8. Klik Done.

III. Alat dan Bahan Praktikum

1. Crimping Tool
 2. Konektor RJ-45
3. LAN Tester
4. Gunting
5. Kabel UTP

IV. Langkah Kerja

 Cara membuat kabel Straight & Cross:
1. Kupas kulit kabel sekitar 2 cm dengan gunting.
2. Luruskan kabel-kabel berwarna yang ada didalam kabel UTP.
3. Urutkan warna kabel.
- Kabel Straight

- Kabel Cross

4. Setelah diurutkan, masukan ujung kabel kedalam konektor.

5. Lalu, masukkan konektor kedalam tang crimping.
6. Tekan tang crimping dengan keras.

 Langkah untuk menguji kabel Straight & Cross

Uji kabel Straight & Cross pada LAN Tester.
 - Menguji Kabel Straight:
 Lampu yang akan menyala adalah lampu 1 dan 1, 2 dan 2, 3 dan 3, 4
dan 4, 5 dan 5, 6 dan 6, 7 dan 7, 8 dan 8.
- Menguji Kabel Cross
 Lampu yang akan menyala adalah lampu 1 dan 3, 2 dan 6, 3 dan 4, 5
dan 5, 6 dan 2, 7 dan 7, 8 dan 8.

 Langkah Kerja Mengoneksikan Antara PC & Sharing Data Dengan Kabel Straight
dan Cross.
1. Kabel Straight
Data dikirimkan ke hub/switch baru dari hub dikembalikan. Pengiriman data
oleh network adapter akan diterima sebagai signal pengiriman data oleh
hub/switch dan penerima data di network adapter dan penerimaan data oleh
hub/switch.
2. Kabel Cross.
Dari komputer ke komputer, yaitu pengiriman data oleh network adapter
komputer 1 akan diterima sebagai sinyal penerima di network adapter komputer
2 dan penerimaan data oleh network adapter komputer 1 adalah merupakan
pengiriman data oleh network adapter komputer 2.
