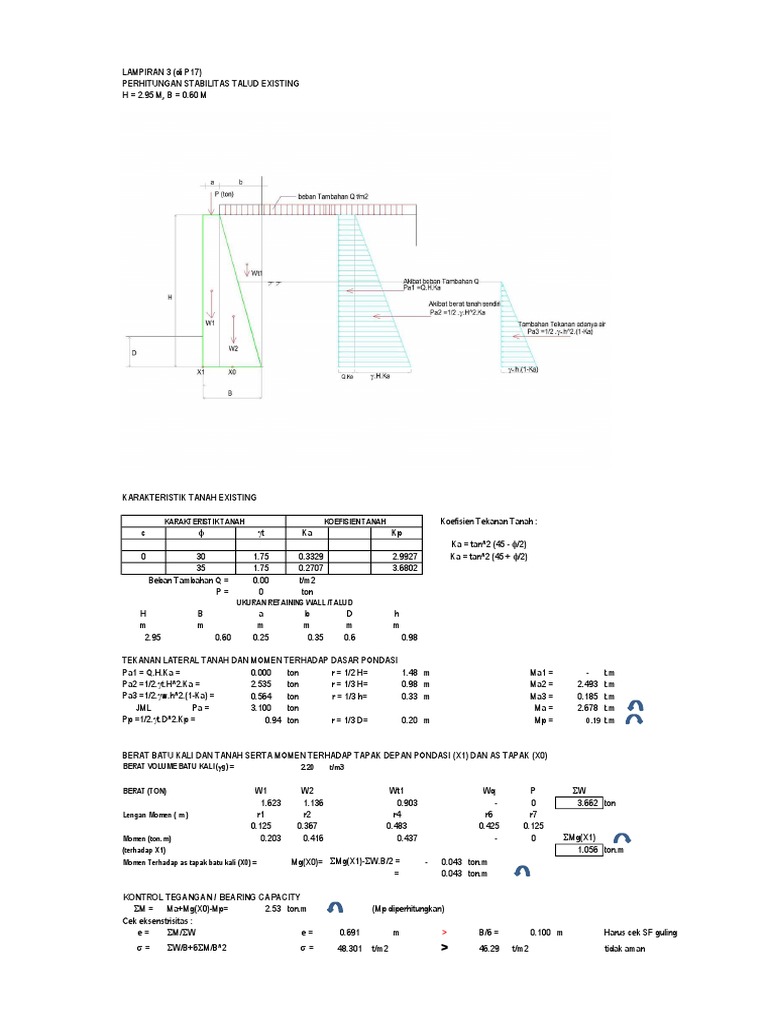

LAMPIRAN 3 (di P17)

PERHITUNGAN STABILITAS TALUD EXISTING

H = 2.95 M, B = 0.60 M

KARAKTERISTIK TANAH EXISTING

KARAKTERISTIK TANAH KOEFISIEN TANAH Koefisien Tekanan Tanah :

c f gt Ka Kp
Ka = tan^2 (45 - f/2)
0 30 1.75 0.3329 2.9927 Ka = tan^2 (45 + f/2)
35 1.75 0.2707 3.6802
Beban Tambahan Q = 0.00 t/m2
P= 0 ton
UKURAN RETAINING WALL /TALUD
H B a b D h
m m m m m m
2.95 0.60 0.25 0.35 0.6 0.98

TEKANAN LATERAL TANAH DAN MOMEN TERHADAP DASAR PONDASI

Pa1 = Q.H.Ka = 0.000 ton r = 1/2 H= 1.48 m Ma1 = - t.m
Pa2 =1/2.gt.H^2.Ka = 2.535 ton r = 1/3 H= 0.98 m Ma2 = 2.493 t.m
Pa3 =1/2.gw.h^2.(1-Ka) = 0.564 ton r = 1/3 h= 0.33 m Ma3 = 0.185 t.m
JML Pa = 3.100 ton Ma = 2.678 t.m
Pp =1/2.gt.D^2.Kp = 0.94 ton r = 1/3 D= 0.20 m Mp = 0.19 t.m

BERAT BATU KALI DAN TANAH SERTA MOMEN TERHADAP TAPAK DEPAN PONDASI (X1) DAN AS TAPAK (X0)
BERAT VOLUME BATU KALI (gg) = 2.20 t/m3

BERAT (TON) W1 W2 Wt1 Wq P SW

1.623 1.136 0.903 - 0 3.662 ton
Lengan Momen ( m ) r1 r2 r4 r6 r7
0.125 0.367 0.483 0.425 0.125
Momen (ton.m) 0.203 0.416 0.437 - 0 SMg(X1)
(terhadap X1) 1.056 ton.m
Momen Terhadap as tapak batu kali (X0) = Mg(X0)= SMg(X1)-SW.B/2 = - 0.043 ton.m
= 0.043 ton.m

KONTROL TEGANGAN / BEARING CAPACITY

SM = Ma+Mg(X0)-Mp= 2.53 ton.m (Mp diperhitungkan)
Cek eksenstrisitas :
e= SM/SW e= 0.691 m > B/6 = 0.100 m Harus cek SF guling
s= SW/B+6SM/B^2 s= 48.301 t/m2 > 46.29 t/m2 tidak aman
Koreksi tegangan jika e>B/6
x= 3 (B/2-e) = -1.1744 m
s= 2V/L.x = 2SW/x - 6.24 t/m2 < 46.29 t/m2 e terlalu besar
tidak aman

KONTROL GULING :

FS guling : SMg(X1)/Ma 0.394 < 1.5 tidak aman

KONTROL GESER :
Tahanan geser dasar batu kali :
Hu = Cb.A +SW.tan(fb) Cb = 0 fb dengan batuan diambil = f 30 (tanah asli, sangat padat)
Hu = 2.11 ton
Perlawanan geser total :
Hu tot = Pp + Hu Pp diabaikan saja
FS = (Pp+Hu)/Pa = 0.682 < 1.5 tidak aman

Jika Pp diperhitungkan :
FS = (Pp+Hu)/Pa = 0.986 > 1.5 tidak aman
