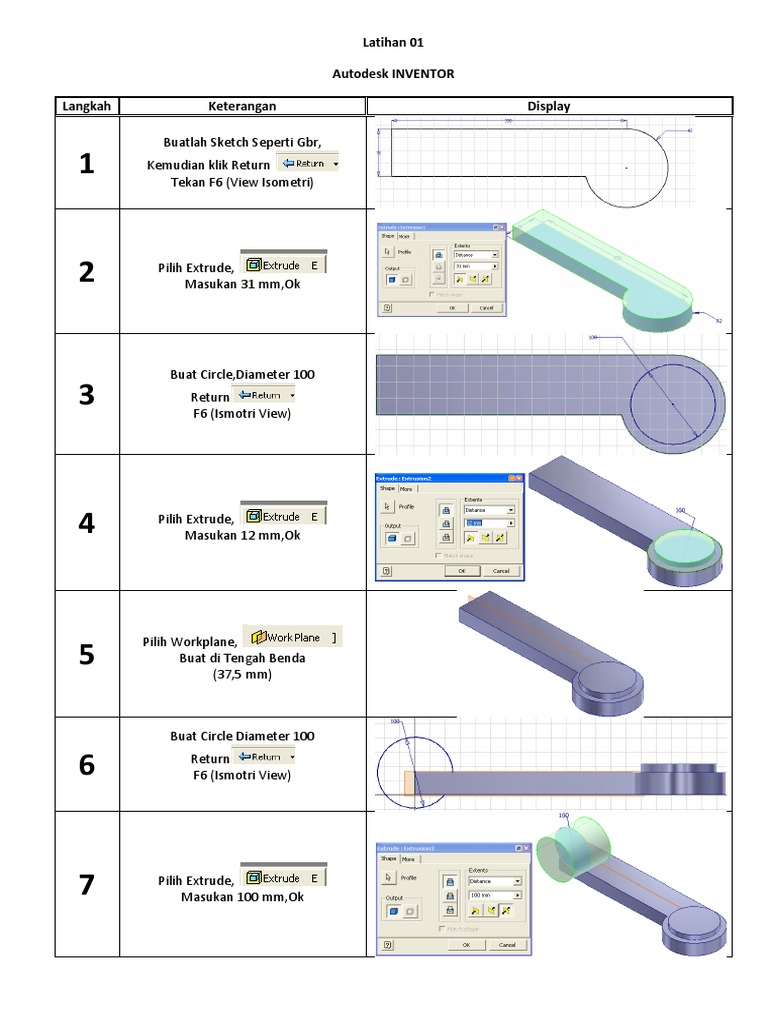

Latihan 01

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

2 Pilih Extrude,
Masukan 31 mm,Ok

Buat Circle,Diameter 100

3 Return
F6 (Ismotri View)

4 Pilih Extrude,
Masukan 12 mm,Ok

Pilih Workplane,
5 Buat di Tengah Benda
(37,5 mm)

Buat Circle Diameter 100

6 Return
F6 (Ismotri View)

7 Pilih Extrude,
Masukan 100 mm,Ok
 Buat circle seperti gambar
Diamater 300 mm,350 mm
8 425 mm dan 500 mm,
Return
F6 (Ismotri View)

Pilih Extrude,
9 Pilihan To,Ok
Klik Workplane

Pilih Hole,
Counterbore
10 C’Diamater 75 mm
Depth 25 mm
Diameter 44 mm
Through All,Ok

Pilih Hole,
Countersink
11 C’Diamater 75 mm
Angle 90 mm
Through All,Ok

12 Finish
 Latihan 02

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

2 Pilih Revolve,
Ok

Buat Sketch seperti gbr

3 Return
F6 (Ismotri View)

4 Pilih Extrude,
Pilih CUT,All,Ok

Buat Sketch seperti gbr

5 Return
F6 (Ismotri View)
6 Pilih Extrude,
Pilihan CUT,Masukan 100 mm,Ok

Buat Point seperti gbr,

7 Return
F6 (Ismotri View)

Pilih Hole,
8 Frm Sketch
Diameter 49,15 mm
Through All,Ok

Buat Point seperti gbr,

9 Return
F6 (Ismotri View)

Pilih Hole,
10 Frm Sketch
Diameter 112,5 mm
Through All,Ok

11 Finish
 Latihan 03

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 40 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Shell,
4 Thickness 3 mm
Pilih Face yang akan di buang
(Bagian atas dan bawah),OK

5 Buat Work Axis,

Dan Work Plane,

Buatlah Sketch Seperti Gbr,

6 Kemudian klik Return
Tekan F6 (View Isometri)
7 Pilih Extrude,
All,Ok

8 Pilih Rectangular Pattern

Gandakan 15 kali
Jarak 10,Ok

Buatlah Sketch Seperti Gbr,

9 Kemudian klik Return
Tekan F6 (View Isometri)

10 Pilih Extrude,
Distance 10 mm,Ok

Pilih Hole,
Linear
11 ANSI Metric M Prifile
Size 10,Clas 6H
Destination M10x1.5,Ok

12 Finish
 Latihan 04

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 200 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Cut
All,Ok

Pilih Fillet,
5 Lakukan Fillet spt gbr
Radius 50 mm,200 mm dan 12.5 mm

Buatlah Sketch Seperti Gbr,

6 Kemudian klik Return
Tekan F6 (View Isometri)
7 Pilih Extrude,
Cut,Distance 50 mm,Ok

Buatlah Sketch Seperti Gbr,

8 Kemudian klik Return
Tekan F6 (View Isometri)

9 Pilih Extrude,
Cut,Distance 50 mm,Ok

Buatlah Sketch Seperti Gbr,

10 Kemudian klik Return
Tekan F6 (View Isometri)

11 Pilih Extrude,
Cut,Distance 50 mm,Ok
 Pilih Rectangular Pattern,

12 Gandakan 2 kali,
Jaran 120 mm

Pilih Rectangular Pattern,

13 Direction1:
2ul,120 mm
Direction2 :
3ul,68,5 mm,Ok

Pilih Hole,
Linear
14 Counterbore
C’Dia:112,5 mm
Depth:12,5 mm
Dia 75 mm,Through All,Ok

15 Finish
 Latihan 05

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 504 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Cut
All,Ok
 Buatlah Sketch Seperti Gbr,
5 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
6 Cut
All,Ok

Buatlah Sketch Seperti Gbr,

7 Kemudian klik Return
Tekan F6 (View Isometri)

8 Pilih Extrude,
Cut
Distance 100 mm,Ok
 Pilih Hole,
9 Concentric
Through All
Ok

10 Finish
 Latihan 06

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 24 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Distance
Masukan 50 mm,Ok
 Buatlah Sketch Seperti Gbr,
5 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
6 Distance
Masukan 34 mm,Ok

Buatlah Sketch Seperti Gbr,

7 Kemudian klik Return
Tekan F6 (View Isometri)

8 Pilih Extrude,
Cut
All,Ok
 Buat Work Axis,
9 Work plane ,
Seperti gambar

Buatlah Sketch Seperti Gbr,

10 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
11 Cut
All,Ok

Buatlah Sketch Seperti Gbr,

12 Kemudian klik Return
Tekan F6 (View Isometri)
 Pilih Extrude,
13 Cut
All,Ok

Buatlah Sketch Seperti Gbr,

14 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
15 Cut
To,Ok

16 Work plane ,
Seperti gambar

Buatlah Sketch Seperti Gbr,

17 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
18 Distance
36 mm,Ok
 Pilih Extrude,
19 Cut
All,Ok

Buatlah Sketch Seperti Gbr,

20 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
21 Cut
All,Ok

Pilih Hole,
22 Concentric
Through All
Ok

23 Finish
 Latihan 07

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 10 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Distance
Masukan 10 mm,Ok

Buatlah Sketch Seperti Gbr,

5 Kemudian klik Return
Tekan F6 (View Isometri)
 Pilih Extrude,
6 Distance
Masukan 2 mm,Ok

7 Work plane ,
Seperti gambar

Buatlah Sketch Seperti Gbr,

8 Kemudian klik Return
Tekan F6 (View Isometri)

9 Pilih Rib,
Thickness 10 mm,OK

10 Pilih Fillet,
Radius 12 mm,OK
11 Pilih Fillet,
Radius 2 mm,OK

12 Pilih Fillet,
Radius 1 mm,OK

13 Pilih Fillet,
Radius 1 mm,OK

14 Pilih Fillet,
Radius 1 mm,OK

15 Pilih Fillet,
Radius 1 mm,OK

Pilih Hole,
Counterbore
C’Dia 14 mm
16 Depth 1mm
Dia 8 mm
Through All
Ok
 Pilih Hole,
Counterbore
C’Dia 14 mm
17 Depth 1mm
Dia 8 mm
Through All
Ok

18 Finish
 Latihan 08

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 3 mm,Ok

3 Pilih Fillet,
Radius 0,5 mm,OK

4 Finish
 Latihan 09

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 12 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Distance
Masukan 4 mm,Ok

5 Pilih Chamfer,
Distance 1 mm,Ok
6 Pilih Fillet,
Radius 12 mm,OK

Pilih Hole,
Concentric
7 Dia 8 mm
Through All
Ok

Pilih Hole,
Concentric
8 Dia 8 mm
Through All
Ok

Pilih Hole,
Concentric
9 Dia 8 mm
Through All
Ok

Pilih Hole,
Concentric
10 Dia 8 mm
Through All
Ok

11 Finish
 Latihan 10

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
2 Distance
Masukan 54 mm,Ok

Buatlah Sketch Seperti Gbr,

3 Kemudian klik Return
Tekan F6 (View Isometri)

Pilih Extrude,
4 Distance
Masukan 78 mm,Ok

5 Pilih Chamfer,
Distance 2 mm,Ok
6 Finish
 Latihan 11

Autodesk INVENTOR

Langkah Keterangan Display

Buatlah Sketch Seperti Gbr,

1 Kemudian klik Return
Tekan F6 (View Isometri)

2 Pilih Revolve,
Full,Ok

Pilih Hole,
Concentric
3 Dia 22 mm
Through All
Ok

4 Finish
