TUTORIAL MEMBUAT MOLD

Nama: Dwi Saputra


Kelas: MS-4A
NIM: 4.21.18.0.13

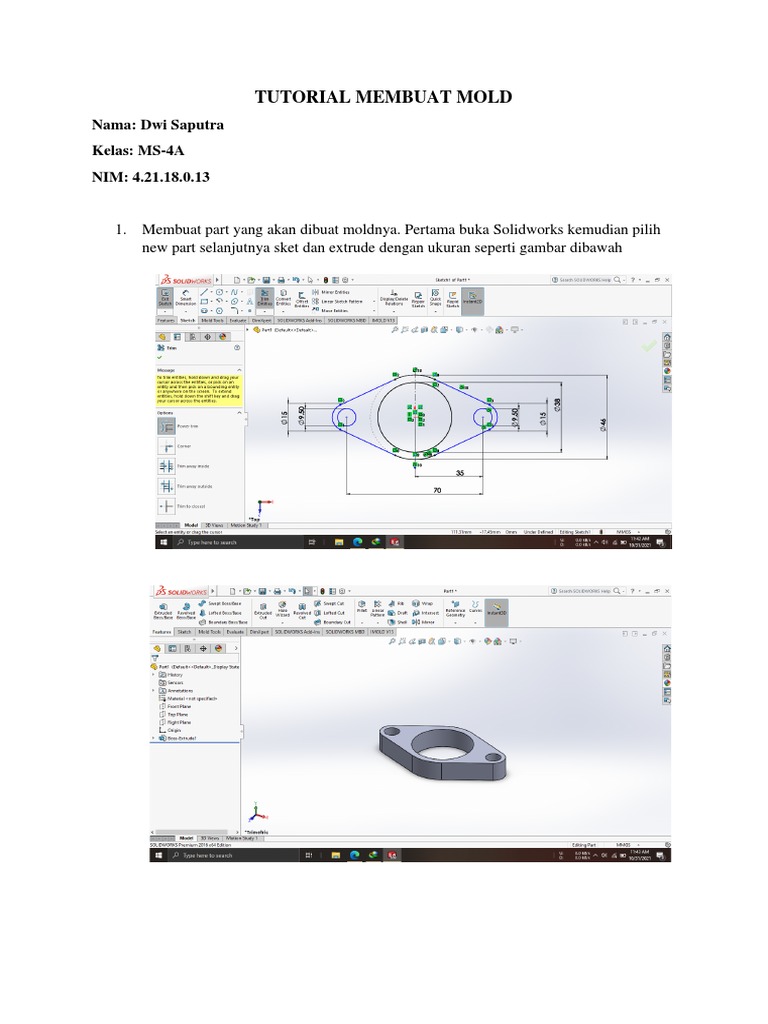

1. Membuat part yang akan dibuat moldnya. Pertama buka Solidworks kemudian pilih
new part selanjutnya sket dan extrude dengan ukuran seperti gambar dibawah
2. Kemudian sket dan extrude cut dengan ukuran seperti pada gambar dibawah
3. Kemudian pilih mold tool danpilih parting line, kemudian pilih draft analysis dan
pilih face paling atas pada part kemudian pilih oke

4. Klik draft analisys kemudian muncul gambar seperti dibawah.


5. Klik salah satu line pada permukaan yang dipilih kemudian klik kotak biru yang
muncul di layar untuk memilih seluruh line di permukaan.

6. Selanjutnya untuk benda yang memiliki lubang tembus, terlebih dahulu pilih Shut off
Surface.
7. Selanjutnya pilih pilih Parting Surface dan atur lebarnya.

8. Kemudian pilih Tooling Split klik pada Parting Surface yang telah dibuat dan gambar
persegi untuk core dan cavity serta atur dimensinya. Setelah itu klik Exit Sketch.
9. Atur tebal/tinggi core dan cavity, pada contoh ini saya buat masing-masing dengan
tebal/tinggi 35 mm.

10. Kemudian akan menghasilkan bentuk seperti gambar dibawah, lakukan hide pada
bagian parting surface dan bagian parting line
11. Beri chamfer pada sisi core dan cavity seperti gambar.

12. Tampilkan potongan penuh untuk melihat sisi dalam.


13. Klik Sketch pada penampang atas, buat lingkarang dengan diameter 10 mm untuk
sprue jalan masuk logam cair. Extrude Cut “Up to Next” dengan sudut 2° dan beri
chamfer 2 x 45°.
14. Kemudian buat sketch lagi dan buat Riser dengan diameter 5 mm sebagai jalur untuk
kelebihan logam cair dan menghindari udara terjebak di dalam mold pada saat
penuangan.

15. Buat lingkaran pada keempat sisi pojok core dan cavity untuk lubang baut. Dapat
menggunakan hole wizard atau menggunakan sketch dan extrude cut.
16. Kemudian klik Insert >> Features >> Save Bodies. Klik “Auto-assign Names”
kemudian klik Browse untuk memilih tempat penyimpanan.
17.
18. Selanjutnya masukkan baut dan mur dari library atau bisa juga dari part yang dibuat
manual.
19. Kemudian buatlah explode view
