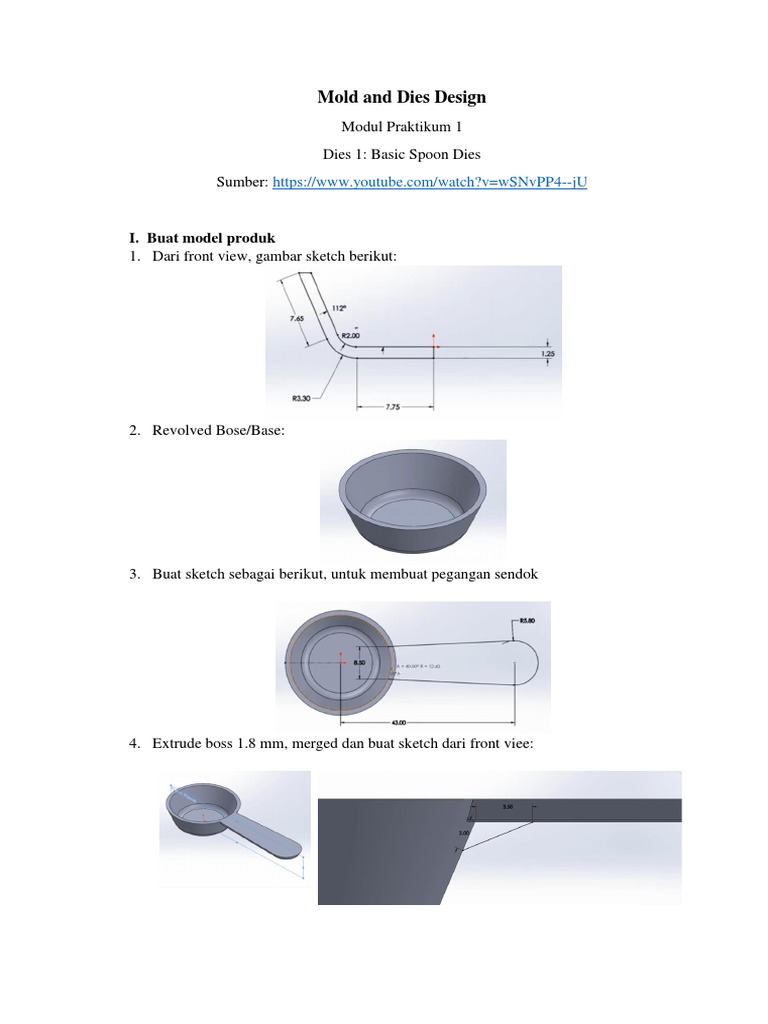

Mold and Dies Design

Modul Praktikum 1
Dies 1: Basic Spoon Dies
Sumber: https://www.youtube.com/watch?v=wSNvPP4--jU

I. Buat model produk

1. Dari front view, gambar sketch berikut:

2. Revolved Bose/Base:

3. Buat sketch sebagai berikut, untuk membuat pegangan sendok

4. Extrude boss 1.8 mm, merged dan buat sketch dari front viee:
 Buat rib, both side, tebal 0.5 mm, draft outward 3 degree, kemudian fillet.

II. Buat Mold

1. Scale, tergantung dari penyusutan/pengembangan plastic. Contoh: 1.017.

Cek draft analysis: Mold Tools  Draft Analysis select face<1>  harus tidak
boleh ada warna kuning edit feature  Draft On/Off ganti jadi 3o  Lakukan
untuk rib ganti 4o jika tidak ada warna kuning berarti siap dibuat mold nya.

2. Sketch dari bagian atas ini.

3. Extrude, reverse direction 38 mm, uncheck merge result.

4. Direct editing Move/copy Bodypilih fillet2 copy OK

5. Direct editing combine substract main body (pilih: Boss-Extrude2) Bodies

to combine (pilih: Body-Move/Copy2) Body to keep pilih all body OK
6. Hide fillet2 dengan click kanan.

7. Insert sketch convert to entities face 1 extrude boss

8. Boss-Extrude blind 30mm merge result  feature scope (pilih Combine1[2])

dengan click part di Gambar  OK
9. Isolate bagian atas dengan cara click kanan  terlihat seperti sebelah kanan atas.
Lakukan isolate bagian bawahnya  terlihat sebelah kanan bawah.

10. Direct Editing Move Face OffsetMove Face (Face<1> dan Face<2>) dan
Parameters pilih 32.

11. Features Mirror  Mirror Face/Plane (click Face<1>)Bodies to Mirror OK

12. Features Mirror hasil step no. 11.

13. Lakukan step yang sama dengan no. 11 dan no. 12 untuk mold bagian bawah.

14. Hide cetakan bagian atas  insert sketch bagian bawah.

15. Features  Boss-extrude 28 mm  uncheck Merge Result  OK

16. Insert sketch ( 11.95) extrude-cut (through all) Ok (Gambar atas)

Insert sketch ( 12) extrude-cut (up to surface) Ok (Gambar bawah)
17. Sketch bagian bawah diameter 8.5 dengan jarak 50 mm dan 42 mm sesuai gambar.
Features extrude-cuts 53 mm.
Sketch lagi pada bagian yang sama buat lingkaran 4 berdiamete4 10.5 mm 
extrude-cuts 28 mm.
Sketch lagi pada bagian yang sama diameter 18 mm 4 linkaran  cut-extrude 11
mm.
18. Hide bagian bawah  unhide mirror2 (mold bagian atas)
Insert sketch  buat lubang diameter 24mm dengan jarak 17 mm dari atas dan 22mm
dari samping kanan dan mirror sehingga terbentuk 4 lubang  cut-extrude (through
all menembus kedua cetakan).
insert sketch kembali di bagian atas buat lubang ukuran 29 cut-extrude 6.5 mm.
19. Buat lubang yang sama ukuran 29mm untuk cetakan bawahnya cut extrude 6.5
mm juga. Bagian atas dan bawah memiliki lubang diameter 29mm.
Hide cetakan bagian atas insert sketch seperti ukutan baris 2 kanan cut-extrude
3 mm untuk sketch bagian dalam fillet dengan radius 2.5 mm.
Insert sketch lagi di bagian muka  buat sketch sepert bagina bawah ukuran 2mm
dan mirror sehingga 4 buah  cut-extrude 0.3 mm.
Fillet radius 2.1 mm untuk semua gate yang sudah dibuat (baris 5 kiri dan kanan)
OK  hasil akhir di baris 6 kiri unhide semua feature
20. Mode frame maka mold sebagai berikut hide bagian yang warna biru  hide juga
mold bawahnya insert sketch bagian atas.
Sketch ukuran 38 mm seperti pada Gambar baris 2 kiri extrude-boss 58mm,
uncheck merge result agar tidak menyatu hasilnya seperti pada Gambar baris 3
kanan.
21. Unhide komponen lainnya  insert sketch seperti pada Gambar baris 1 kiri
Convert entities bagian yang bawah (Gambar sebelah kanan) hasilnya seperti
Gambar baris 2 kiri  extrude boss 28mm (un-checklist merge result)  hasilnya
seperti pada Gambar baris 2 kanan.

22. Sketch bagian atas convert entities dari bagian bawah diameter 8.5mm cut-
extrude 108 mm.
Sketch bagian atas lagi  convert entities dari bagian bawah diameter 10.5mm
cut-extrude 86 mm.
Sketch bagian atas lagi  convert entities dari bagian bawah diameter 24mm cut-
extrude 11mm.
 Sketch bagian atas lagi  buat diameter di tengah-tengah ukuran 40 mm cut-
extrude next (hasilnya baris 2 sebelah kanan)

23. Isolate bagian atas insert sketch dan buat sketch ukuran 68mm seperti pada
Gambar extrude boss 19 mm (un-checklist merge result)  lakukan sekali lagi
dengan mengkonvert entities skethch ukuran 68 mm dan extrude 19 mm (hasilnya
baris dua kanan).
Hide bagian atas kanan dan kiri (Baris 3 kiri dan kanan)
24. - Insert sketch sketch (dia = 6.5mm jarak 11mm)  cut-extrude (up to surface).
- Insert sketch pada tempat (seperti baris 1 kiri)  sketch (baris 2 kanan) ukuran
diameter 8.5mm  cut-extrude 19 mm.
- Insert sketch pada tempat (seperti baris 1 kiri)  sketch (baris 3 kiri) ukuran
diameter 14.5mm  cut-extrude 9 mm  hide bagian atasnya (baris 3 kanan).
25. - Hide komponen-komponen lainnya, kecuali seperti pada Baris 1 kiri.
- Insert Sketch bagian atas (baris 1 kanan) sketch seperti baris 2 kiri cut-
extrude up to surface (seperti pada baris 2 kanan)
- Insert Insert Sketch bagian atas (baris 1 kanan)  Wireframesketch 5 diameter
4 seperti pada baris 3 kiri  balikan ke Shaded With edges baris 3 kanan cut-
extrude, up to surface (baris 4 kiri)  unhide semua komponen (baris 4 kanan).
26. - Chamfer 1 mm 45o untuk semua feature yang ditunjukkan gambar hide.
- Champer dengan kondisi yang sama (seperti pada Gambar kiri dan kanan) hide.
- Chamfer seperti pada Gambar baris 2 kiri hide
- Chamfer seperti pada Gambar baris 2 kanan hide
- Chamfer seperti pada Gambar baris 3 kiri  hide
- Isolate bagian bawah dan chamfer hide
27. - Chamfer 1 mm 45o untuk semua sisi.
- Mirror produk
- Mirror ke-2
- Move body
