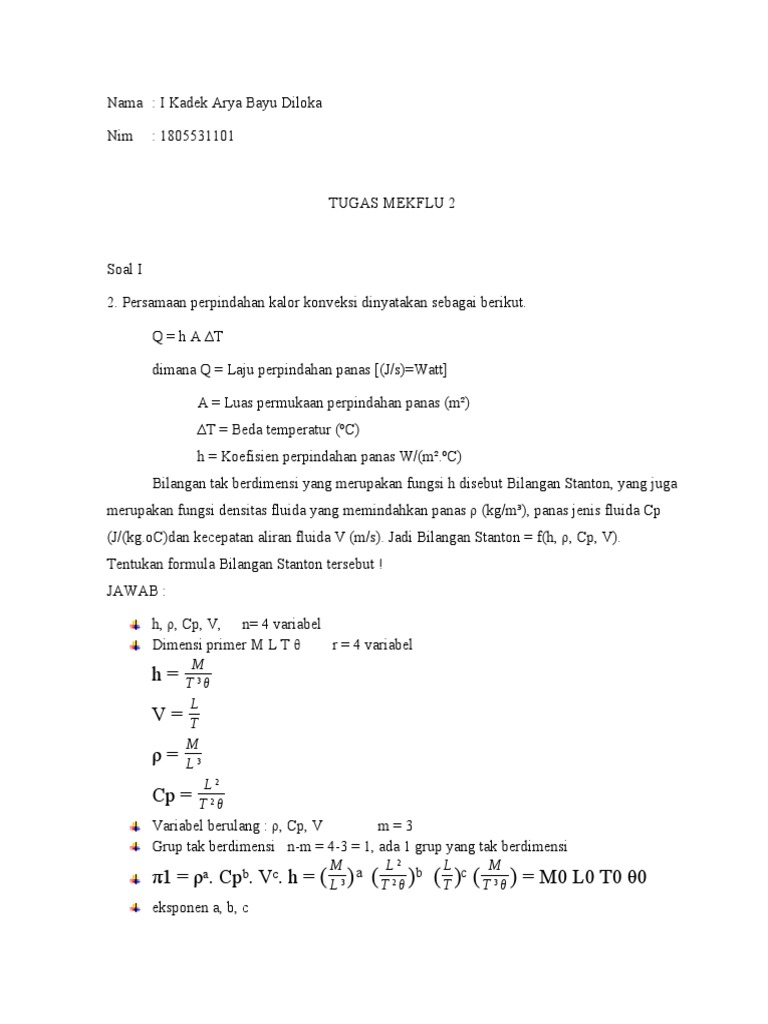

Nama : I Kadek Arya Bayu Diloka

Nim : 1805531101

TUGAS MEKFLU 2

Soal I

2. Persamaan perpindahan kalor konveksi dinyatakan sebagai berikut.

Q = h A ∆T

dimana Q = Laju perpindahan panas [(J/s)=Watt]

A = Luas permukaan perpindahan panas (m²)

∆T = Beda temperatur (ºC)
h = Koefisien perpindahan panas W/(m².ºC)
Bilangan tak berdimensi yang merupakan fungsi h disebut Bilangan Stanton, yang juga
merupakan fungsi densitas fluida yang memindahkan panas ρ (kg/m³), panas jenis fluida Cp
(J/(kg.oC)dan kecepatan aliran fluida V (m/s). Jadi Bilangan Stanton = f(h, ρ, Cp, V).
Tentukan formula Bilangan Stanton tersebut !
JAWAB :

h, ρ, Cp, V, n= 4 variabel
Dimensi primer M L T θ r = 4 variabel
M
h = T ³θ
L
V= T
M
ρ = L³
L²
Cp = T ² θ
Variabel berulang : ρ, Cp, V m=3
Grup tak berdimensi n-m = 4-3 = 1, ada 1 grup yang tak berdimensi
M L² L M
π1 = ρᵃ. Cpᵇ. Vᶜ. h = ( L ³ ) ͣ ( T ² θ )ᵇ ( T )ᶜ ( T ³ θ ) = M⁰ L⁰ T⁰ θ⁰
eksponen a, b, c
 M:a+1=0 a = -1
L : -3a + 2b + c = 0 b = -1
T : -2b – c – 3 = 0 c = -1
θ : -b – 1 = 0
M L² L M
= ( L ³ )‾¹ ( T ² θ )‾¹ ( T )‾¹ ( T ³ θ ) = M⁰ L⁰ T⁰ θ⁰
L³ T ²θ T M
= (M ) ( L² )‾¹ ( L ) ( T ³θ) =1
h
hubungan fungsional π1 = ρCp V

Soal II

The sketch shows an air jet discharging vertically. Exsperiments show that a ball
placed in the jet is suspended in a stable position. The equilibrium height of the ball in the jet
is found to depend on D,d, V, ρ, μ and W, where W is the weight of the ball. Dimensional
analysis is suggested to correlate experimental data. Find the π parameters that characterize
this phenomenon.

Temukan parameter tidak berdimensi π (phi) untuk kejadian ini !

JAWAB :

h = f(D, d, V, ρ, μ,W)

h D d V ρ μ W
L L L L M M ML
T L³ ¿ t²
(7 parameters) – (3 dimensions) = 4 π groups

Pilih : ρ, V, D sebagai pengulangan parameter

 L
 π1 = h. ρᵃ. Vᵇ. Dᶜ dengan inspeksi π1 = T
d
 π2 = d. ρᵃ. Vᵇ. Dᶜ ‫׀׀‬ π2 = D
μ
 π3 = μ. ρᵃ. Vᵇ. Dᶜ ‫׀׀‬ π3 = ρV D

ML M L
 π4 = W. ρᵃ. Vᵇ. Dᶜ = ( t² ) ( L ³ ) ͣ ( T )ᵇ (L)ᶜ

M:1+a=0 a = -1
L: 1 – 3a + b + c = 0 c = -2
t : -2 – b = 0 b = -2

W
π4 = ρV ² D ²
