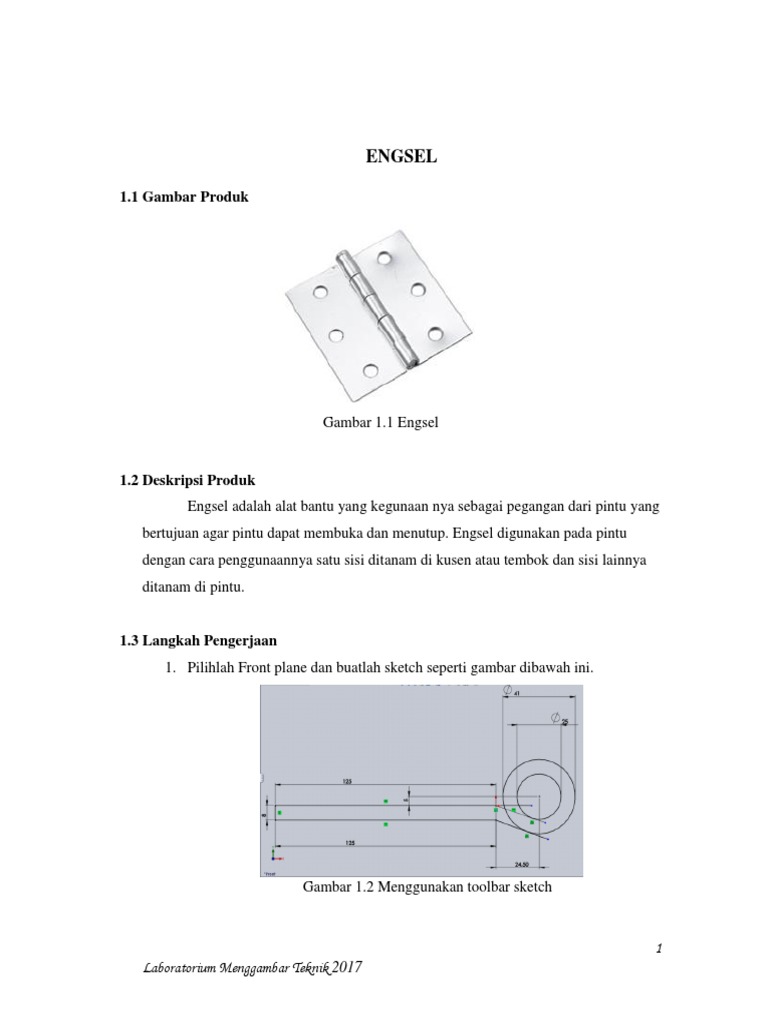

ENGSEL

1.1 Gambar Produk

Gambar 1.1 Engsel

1.2 Deskripsi Produk

Engsel adalah alat bantu yang kegunaan nya sebagai pegangan dari pintu yang
bertujuan agar pintu dapat membuka dan menutup. Engsel digunakan pada pintu
dengan cara penggunaannya satu sisi ditanam di kusen atau tembok dan sisi lainnya
ditanam di pintu.

1.3 Langkah Pengerjaan

1. Pilihlah Front plane dan buatlah sketch seperti gambar dibawah ini.

Gambar 1.2 Menggunakan toolbar sketch

1
Laboratorium Menggambar Teknik 2017
 2. klik toolbar trim entities, hapus sedemikian rupa sehingga seperti gambar
dibawah ini.

Gambar 1.3 Menggunakan toolbar trim entities

3. Klik toolbar Extrude Base, pilih Blind dengan D1 = 292mm. kemudian

dilanjut membuat sketch seperti gambar. Setelah selesai membuat sketch klik
exit sketch.

Gambar 1.4 Menggunakan toolbar extrude base dan toolbar sketch

2
Laboratorium Menggambar Teknik 2017
 4. Klik Top Plane pada feature manager, kemudian Reference Geometry dilanjut
Plane. Kemudian isikan seperti gambar pada CommandManager yang
muncul.

Gambar 1.5 Menggunakan toolbar Referency Geometry

5. Pilih tampilan bawah pada current view. Buatlah sketch seperti gambar
dibawah ini. Setelah selesai sketchnya, dilanjut dengan klik exit sketch.

3
Laboratorium Menggambar Teknik 2017
 Gambar 1.6 Menggunakan toolbar sketch

6. Klik toolbar lofted cut.klik front plane kemudia reference geometry dilanjut
plane. Isikan seperti gambar pada CommandManager yang muncul.

Gambar 1.7 Menggunakan toolbar lofted cut

4
Laboratorium Menggambar Teknik 2017
 7. Klik toolbar mirror. kemudian buatlah skecth seperti dibawah ini.

Gambar 1.8 Menggunakan toolbar mirror dan toolbar sketch

8. Klik tampilan bawah pada current view. Kemudia buatlah sketch seperti dibawah ini.

Gambar 1.9 Menggunakan toolbar sketch

5
Laboratorium Menggambar Teknik 2017
9. Klik exit sketch. Kemudian klik toolbar lofted cut.

Gambar 1.10 Menggunakan toolbar lofted cut

10. Klik tampilan atas pada current view. Klik Right plane pilih Reference Geometry
dan kemudian plane.
Pada CommandManager yang muncul isikan seperti gambar dibawah ini

Gambar 1.11 Menggunakan toolbar Reference Geometry

6
Laboratorium Menggambar Teknik 2017
11. Klik toolbar Mirror. Pada mirror face pilih plane, pada bodies to mirror pilih part
yang akan di mirror. Pada options hilangkan centang merge solids dengan cara
mengklik kotaknya. Kemudian klik ceklis maka akan muncul seperti gambar dibawah
ini.

Gambar 1.12 Menggunakan toolbar Mirror

12. Buatlah sketch seperti pada gambar.

Gambar 1.13 Menggunakan toolbar sketch

7
Laboratorium Menggambar Teknik 2017
13. Klik toolbar fillet, pilih bagian yang akan di fillet seperti gambar, dengan radius
2mm.

Gambar 1.14 Menggunakan toolbar fillet

14. Klik insert, yang terdapat diatas tool line. Kemudian pilih features dilanjut pilih
move.
Pindahkan part sampai menyatu seperti gambar dibawah ini.

Gambar 1.15 Menggunakan tool Move

8
Laboratorium Menggambar Teknik 2017
15. Klik Front plane pada FeatureManager. Kemudian klik toolbar Reference Geometry,
pilih plane.
Pada CommandManager yang muncul isikan seperti gambar.

Gambar 1.16 Menggunakan toolbar reference geometry

16. Buatlah sketch seperti pada gambar.

Gambar 1.17 Menggunakan toolbar sketch

9
Laboratorium Menggambar Teknik 2017
17. Klik toolbar Extrude Base, pilih Blind dengan D1 = 293mm.

Gambar 1.18 Menggunakan toolbar extrude base

18. Buatlah sketch seperti pada gambar.

Gambar 1.19 Menggunakan toolbar sketch

10
Laboratorium Menggambar Teknik 2017
19. Klik toolbar Extrude Base dengan D1=7. Di setiap ujung dari batang yang sudah di
extrude base seperti gambar dibawah ini.

Gambar 1.20 Menggunakan toolbar extrude base

20. Klik toolbar Fillet, Kemudian pilih bagian yang akan di fillet lalu fillet dengan radius
2mm.Klik ceklis maka akan muncul seperti gambar.

Gambar 1.21 Menggunakan toolbar fillet
