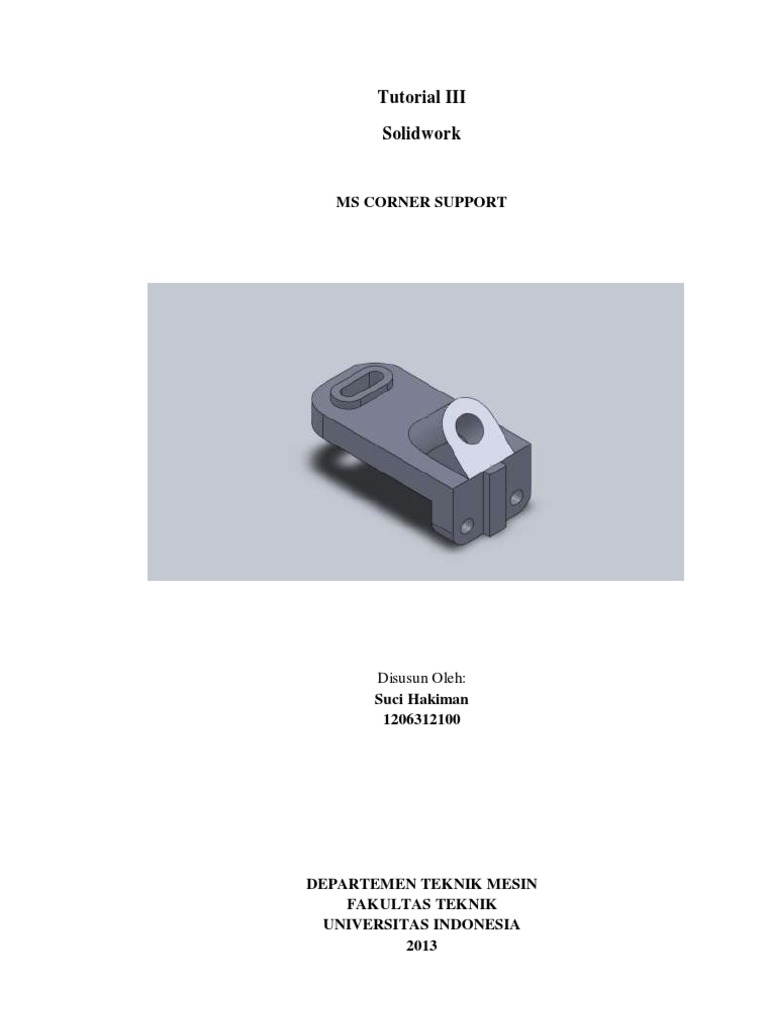

Tutorial III Solidwork

MS CORNER SUPPORT

Disusun Oleh: Suci Hakiman 1206312100

DEPARTEMEN TEKNIK MESIN FAKULTAS TEKNIK UNIVERSITAS INDONESIA 2013

Relations/snap pada sketsa solidwork

Work plan

UNLESS OTHERWISE SPECIFIED: DIMENSIONS ARE IN MILLIMETERS SURFACE FINISH: TOLERANCES: LINEAR: ANGULAR: NAME DRAWN CHK'D APPV'D MFG Q.A

FINISH:

DEBUR AND BREAK SHARP EDGES

DO NOT SCALE DRAWING

REVISION

SIGNATURE

DATE

TITLE:

MATERIAL:

DWG NO.

part final
SHEET 1 OF 1

A3

WEIGHT:

SCALE:1:2

Jalankan Program SolidWorks. Gambar disamping adalah tampilan awal dari solidworks.

Untuk mebuat file baru, klik pada icon new.

Akan terlihat tampilan seperti gambar disamping Klik part, lalu klik ok

Pada kolom sebelah kiri , klik pada Front Plane.

1) Klik Sketch toolbar . 2) Klik line.

pada

1) klik pada titik origin 2) klik beberapa point sehingga membentuk garis (ukuran acak) seperti gambar disamping.

1) Klik Smart Dimension pada toolbar. 2) Klik salah satu point pada garis yang akan di ukur lalu pindahkan kursor lalu ulangi klik curso untuk menghasilkan dimesi.

10

Menu kecil akan tampil seperti gambar disamping. Ubah dimensi menjadi 20 mm dan klik ok. Tombol yang berwarna hijau

11

Lakukan langkah no) 10 untuk merubah dimensi pointpoint lainnya. Sesuaikan ukuran seperti gambar disamping.

12

1) Klik extrude boss/base

13

1) Masukkan nilai extrude yaitu 76 mm.

14

1) Klik Fillet 2) Masukan nilai radius yaitu : 5 mm 3) Klik face 1 4) Klik face 2 5) Klik ok

15

1) Lakukan langkah pada no 14) pada sudut yang ditunjukkan pada gambar.

16

1) Lakukan langkah pada no 14) pada sudut yang ditunjukkan pada gambar.

17

1) Lakukan langkah pada no 14) pada sudut yang ditunjukkan pada gambar.

18

1) Klik kanan pada permukaan seperti yang ditunjukan gambar. 2) Lalu klik normal view.

19

1) Buat centerline pada mid point seperti yang ditunjukkan pada gambar..

20

1) Buat lingkaran dengan diameter 12 mm dengan jarak 14 mm dari garis bawah.

21

1) Klik Mirror enterties 2) Lalu buat refleksi lingkaran terhadap garis tengah.

22

1) Klik Extrude cut 2) Klik face yang akan di extrude cut. 3) Klik through all 4) Klik ok

23

1) Klik kanan pada permukaan seperti yang ditunjukan gambar. 2) Lalu klik normal view.

24

1) Klik centerline 2) Buat garis bantuan pada mid point bidang

25

1) Buat Centerline dengan jarak 126 mm dari centerpoint.

26

1) Klik center point arc 2) Buat arc seperti pada gambar.

27

1) Buat refleksi dari arc pada langkah 26) 2)

28

1) Sambungkan kedua busur dengan garis sehingga membentuk oval.

29

1) Lakukan extrude dengan ketinggian 6 mm. 2) Lalu klik offset entities 3) Buat offset seperti pada gambar dengan ukuran 6 mm ke dalam.

30

1) Klik Extrude cut 2) Klik face yang akan di extrude cut. 3) Klik through all 4) Klik ok

31

1) Klik Top plane 2) Klik reference geometry 3) Klik plane 4) Klik ok

32

1) Klik sudut dan atur sudut 45. 2) Klik garis yang ditunjukkan pada garis reference

33

1) Klik kanan pada plane 1 2) Klik normal view

34

1) Buat centerline pada mid point pada plane 1 seperti yang ditunjukkan pada gambar. 2) Buat arc dengan radius 22 mm.

35

1) Lalu buat garis seperti yang ditunjukkan pada gambar.

36

1) Klik extrude boss/base 2) Klik Up to surface 3) Lalu klik face yang menjadi reference.

37

1)

Buat lingkaran dengan titik pusat sma dengan titik pusat arc dengan diameter 22 mm.

38

1) Lalu extrude cut dengan kedalaman 32 mm.

39

1) Klik kanan pada permukaan yang ditunjukkan pada gambar. 2) Klik normal view.

41

1) Buat center line pada mid point garis

\ 42

1) Klik central retangle lalu buat pesegi panjang dengan titik pusat pada mid poing centerline 2) Atur dimensi lebar 20 mm

43

1) Klik extruded boss/base 2) Atur dimensi 6 mm.

44

Save as part I dengan nama file : corner support final.sldprt
