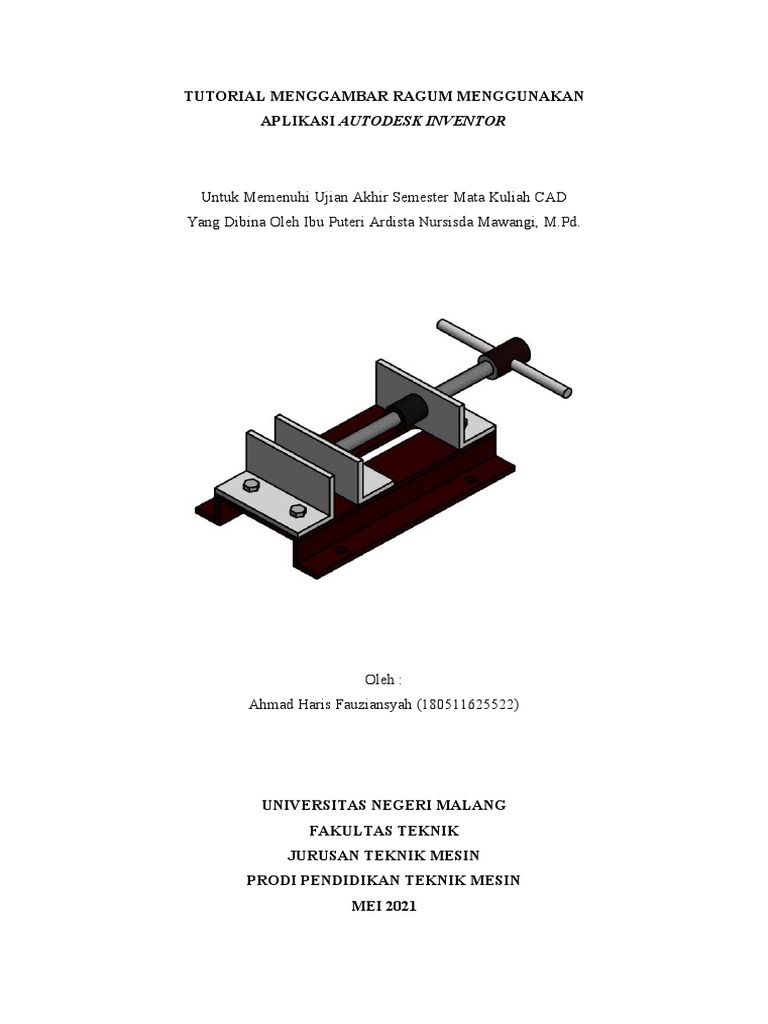

TUTORIAL MENGGAMBAR RAGUM MENGGUNAKAN

APLIKASI AUTODESK INVENTOR

Untuk Memenuhi Ujian Akhir Semester Mata Kuliah CAD

Yang Dibina Oleh Ibu Puteri Ardista Nursisda Mawangi, M.Pd.

Oleh :
Ahmad Haris Fauziansyah (180511625522)

UNIVERSITAS NEGERI MALANG

FAKULTAS TEKNIK
JURUSAN TEKNIK MESIN
PRODI PENDIDIKAN TEKNIK MESIN
MEI 2021
 KATA PENGANTAR

Puji Syukur Alhamdulillah senantiasa kami panjatkan kehadirat Allah SWT yang  telah
melimpahkan rahmat dan hidayat-Nya sehingga penulis dapat menyelesaikan Tutorial
Menggambar Ragum Menggunakan Aplikasi Autodesk Inventor guna memenuhi  Ujian Akhir
Semester untuk mata kuliah CAD ini.
Ucapan terima kasih ditujukan kepada Ibu Puteri Ardista Nursisda Mawangi, M. Pd  selaku
dosen pengampu mata kuliah CAD (Computer Aided Design) dan juga pihak-pihak  terkait
yang telah membantu berkontribusi terhadap pembuatan tutorial ini. Penulis  berharap buku
tutorial ini dapat membantu pembaca dalam mengaplikasikan dan  mempelajari aplikasi
Autodesk Inventor dan penerapannya.
Tutorial ini juga jauh dari kata sempurna, dikarenakan keterbatasan pengalaman  dan
pengetahuan yang penulis miliki. Oleh karena itu, penulis sangat menerima masukan, saran,
dan kritik dari pembaca. Harapannya sebagai bahan evaluasi penulis dan agar kedepannya
lebih baik lagi.
Akhir kata, semoga Tutorial ini dapat bermanfaat bagi banyak pihak.

1
 A. Dudukan/Alas

Gambar 1. Dudukan Alas

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

2
3. Mari kita mulai untuk mendesain seperti gambar dibawah ini

4. Setelah itu klik finish sketch

5. Lalu ada tampilan extrude seperti gambar, di tampilan direction jangan lupa klik rata
kanan dan kiri selanjutkan masukkan ukuran 250 mm

3
6. Setelah itu create sketch dipermukaan dan masukkan angka seperti pada gambar
dibawah

7. Setelah itu extrude cut 10 mm ke arah bawah seperti pada gambar dibawah ini

4
B. Dudukan Tengah

Gambar 2. Dudukan Tengah

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

5
2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

3. Mari kita mulai untuk mendesain seperti gambar dibawah ini

4. Klik rectangle tree point center untuk pembuatan persegi lihat pada gambar dibawah

6
5. Setelah itu extrude 5 mm dapat dilihat pada gambar dibawah ini

6. Setelah itu create sketch dan masukkan angka sesuai gambar dibawah ini

7
7. Setelah itu extrude cut untuk menghilangkan bagian yang tidak dibutuhkan

8. Klik hole untuk membuat lubang

9. Setelah itu buatlah lubang dan sesuaikan ukuran pada gambar dibawah ini

8
C. Cekam/Rahang Atas

9
 Gambar 3. Rahang atas

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

10
3. Mari kita mulai untuk mendesain seperti gambar dibawah ini

4. Lalu Finish sketch dan extrude sesuai gambar dibawah

11
5. Setelah selesai extrude lalu untuk membuat lubang dengan menggunakan hole dan
sesuaikan ukuran pada gambar dibawah ini

12
D. Cekam/Rahang Bawah

Gambar 4. Cekam bawah

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

13
3. Mari kita mulai untuk mendesain seperti gambar dibawah ini

4. Lalu Finish sketch dan extrude sesuai gambar dibawah

14
5. Setelah itu pilih create sketch pada permukaan yang digambar dengan cara klik kanan
pilih permukaan yang mau dibuat gmabar kembali
6. Buat sketch sesuai gambar dibawah ini

7. Dan jangan lupa extrude sesuaikan pada gmabar dibawah

15
8. Setelah itu buat sketch kembali sesuai gambar dan extrude cut untuk menghilangkan
yang tidak dibutuhkan

16
E. Pengunci Rel

Gambar 5. Pengunci rel

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

17
2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

3. Mari kita mulai untuk mendesain seperti gambar dibawah ini

4. Setelah itu klik finish sketch

18
5. Setelah itu extrude 6 mm dapat dilihat pada gambar dibawah ini

19
F. Lubang center rahang

Gambar 6. Lubang center rahang

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

20
2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

3. Mari kita mulai untuk mendesain sesuai ukuran dibawah

4. Setelah itu klik finish sketch

21
5. Setelah itu extrude 6 mm dapat dilihat pada gambar dibawah ini

22
G. Lubang center rahang

Gambar 7. Lubang center rahang

23
LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

3. Mari kita mulai untuk mendesain sesuai ukuran dibawah

24
4. Setelah itu extrude 6 mm dapat dilihat pada gambar dibawah ini

25
26
H. Poros ulir

Gambar 8. Poros ulir

LANGKAH-LANGKAH PENGERJAAN

1. Pertama pilih create 2D dan 3D objects selanjutnya jangan salah pilih pastikan klik
Standard (mm).ipt. Dapat dilihat pada gambar dibawah

27
2. Pilih lah yang sumbu X dan Y karena lebih mudah dan yang sering kita gunakan saat
mendesain suatu produk. Lihat gambar dibawah

3. Mari kita mulai untuk mendesain sesuai ukuran dibawah

4. Setelah itu extrude 250 mm dapat dilihat pada gambar dibawah ini

28
5. Buat work plane yang letaknya ditengah seperti pada gambar dibawah

6. Setelah itu buat sketch sesuai ukuran. Dapat dilihat gambar pada dibawah

29
7. Klik Extrude dan jangan lupa direction yang rata kanan dan rata kiri setelah itu
masukkan ukuran 160 mm. Dapat dilihat pada gambar dibawah

8. Setelah itu buat ukuran kembali dan masukkan ukuran yang sesuai dan dapat dilihat
seperti gambar dibawah

30
9. Setelah itu extrude sesuai ukuran. Dapat dilihat pada gambar dibawah ini

10. Setelah itu buat klik thread untuk membuat ulir lihat pada gambar dibawah

11. Dapat dilihat pada gambar dibawah untuk pembuatan thread

31
32
LAMPIRAN

33
 BIOGRAFI PENULIS

Penulis bernama lengkap Ahmad Haris Fauziansyah . Tempat lahir Blitar, 22 april 2000,
penulis adalah anak pertama. Penulis sedang menempuh pendidikan di Universitas Negeri
Malang jurusan Teknik Mesin.
Penulis sudah mahir dalam berCAD untuk itu penulis membuat buku tutorial ini, sebagai
buku tutorial yang dapat di pelajari banyak orang, dengan buku tutorial ini penulis juga telah
menyelesaikan tugas Ujian Akhir Semester dengan benar.
Akhir kata penulis mengucapkan rasa syukur yang sebesar besarnya atas terselesaikannya
buku tutorial yang berjudul “TUTORIAL MENGGAMBAR RAGUM MENGGUNAKAN
APLIKASI AUTODESK INVENTOR”.

34
