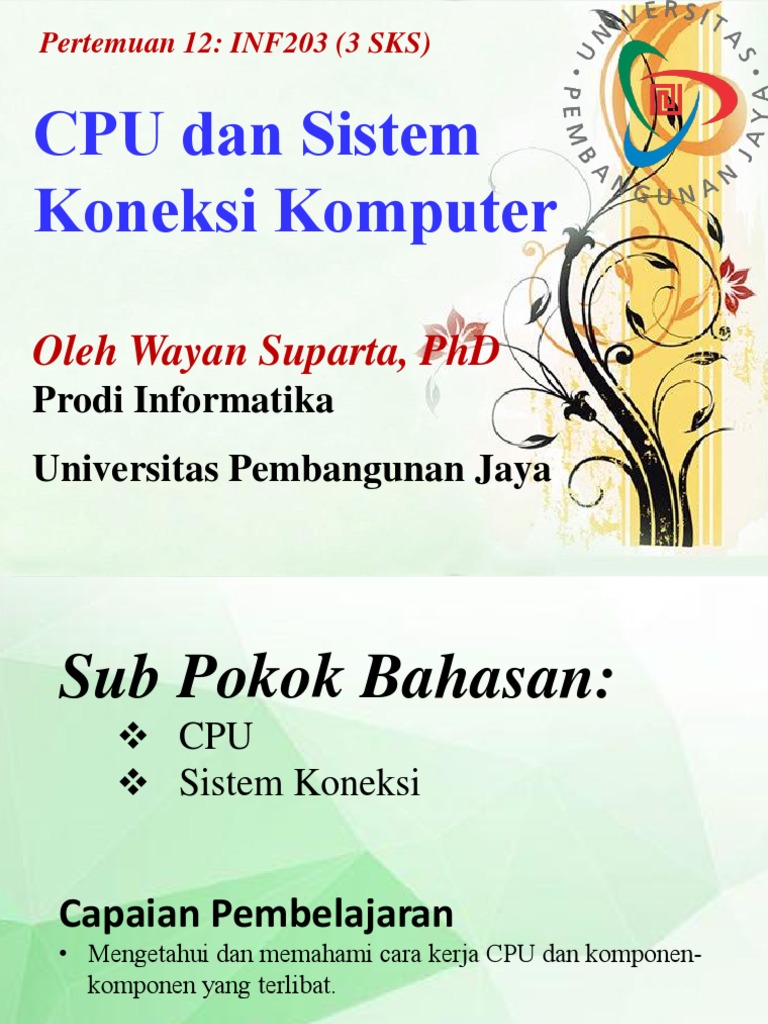

Pertemuan 12: INF203 (3 SKS)

CPU dan Sistem

Koneksi Komputer

Oleh Wayan Suparta, PhD

Prodi Informatika
Universitas Pembangunan Jaya
Sub Pokok Bahasan:
 CPU
 Sistem Koneksi

Capaian Pembelajaran
• Mengetahui dan memahami cara kerja CPU dan komponen-
komponen yang terlibat.
CPU
 Struktur Interkoneksi dan
Interkoneksi Bus
• Komputer tersusun atas komponen - komponen atau modul -
modul (CPU, memori dan I/O) yang saling berkomunikasi.
• Kumpulan lintasan atau saluran berbagai modul disebut
struktur interkoneksi.

Organisasi Perangkat Keras Komputer

Interkoneksi Perangkat Komputer
 Struktur Bus

 data bus adalah lintasan bagi perpindahan data antar modul

 address bus digunakan untuk menspesifikasi sumber dan
tujuan data pada bus data
 control bus digunakan untuk mengontrol bus data, bus alamat
dan seluruh modul yang ada
 Bus & Sistem Interkoneksi
BUS SISTEM

BUS adalah sarana pengangkut / saluran yang terdapat di dalam suatu

microprocessor (CPU) yang menghubungkan antara Microprocessor
tersebut dengan dunia luar.

Dengan sarana BUS, microprocessor mampu menerima atau

mengirimkan data hasil pengolahannya, keluar sistem dan mampu untuk
menghubungi peralatan-peralatan pendukungnya.

Pada setiap microprocessor ( CPU ) selalu terdapat 3

sistem BUS dasar yaitu :
1. Data BUS (bi-directional)
2. Address BUS (uni-directional)
3. Control BUS (uni-directional)
Jenis-Jenis BUS
BUS Data:
1. Sebagai sarana pengangkut data antara CPU dan komponen
pendukungnya.
2. Jumlah Data Bus menyatakan lebar jejak data pada CPU atau jumlah
data bit instruksi yang mampu diambil persatuan waktu.
3. Data Bus biasanya digunakan sebagai taksonomi dari microprocessor
yang bersangkutan.
BUS Alamat:
1. Sebagai sarana pembawa alamat dari microprocessor ke komponen
pendukungnya.
2. Setiap komponen pendukung didalam sistem komputer harus
mempunyai alamat yang UNIQUE.
3. Jumlah dari Address Bus menyatakan jumlah komponen pendukung
yang mampu dialamati oleh microprocessor yang bersangkutan.
BUS Kontrol:
Sebagai sarana pembawa signal kontrol antara microprocessor dan
peralatan pendukung di dalam kesinambungan komunikasi antara bagian
pada sistem komputer tersebut.
Control Signal digunakan pada sistem
komputer:
 Memory Write (  )
 Memory Read ( )
 I/O Write ( )
 I/O Read ()
 Transfer ACK (  )
 Bus Request (  )
 Bus Grant (  )
 Interrupt Request (  )
 Interrupt ACK (  )
 Reset (  )
 Clock
 Prinsip Operasi Bus:
Operasi pengiriman data ke modul
lainnya :
1. Meminta penggunaan bus.
2. Apabila telah disetujui, modul akan
memindahkan data yang diinginkan ke
modul yang dituju.
Coba
Operasi meminta data dari modul
Buatkan
lainnya :
1. Meminta penggunaan bus.
Flowchart
2. Mengirim request ke modul yang
dituju melalui saluran kontrol dan
nya!
alamat yang sesuai.
3. Menunggu modul yang dituju
mengirimkan data yang diinginkan.
Jenis jenis transfer data seperti berikut ini :
1. CPU  Memori  data dapat dipindahkan dari
CPU ke memori atau dari memori ke CPU
2. CPU  I/O  data dapat dipindahkan ke atau
dari dunia luar dengan pemindahan antara CPU
dan modul I/O.
3. I/O  Memori: digunakan pada sistem
DMA.
4. Pengolahan data  CPU dapat membentuk
sejumlah operasi aritmetik atau logik terhadap
data
5. Control  CPU dapat membentuk urutan
eksekusi.
Pertimbangan-pertimbangan Perancangan
BUS
• Bus ISA (Industry Standard Architecture) adalah sebuah
arsitektur bus dengan bus data selebar 8-bit.
• Bus Micro Channel adalah bus ekspansi yang dibuat oleh
IBM yang digunakan dalam komputer perusahaan PS / 2
desktop.
• Bus EISA (Extended/Enhanced Industry Standard
Architecture) adalah sebuah bus I/O yang diperkenalkan
untuk mengatur perkembangan bus.
• VL bus (Vesa Local Bus) merupakan standar interface antara
komputer dan ekspansi slot yang menyediakan aliran data
yang lebih cepat antara perangkat dikendalikan oleh kartu
ekspansi dan mikroprosesor.
• PCI (Peripheral Component Interconnect) adalah
bus yang didesain untuk menangani beberapa
perangkat keras (menggantikan Bus ISA/EISA).
• AGP (Accelerated Graphics Port) merupakan Bus
cepat 32 bit yang khusus untuk kartu grafis / video.

• Contoh Bus:
– Bus ISA, Vendor pemakai: IBM
– Bus PCI, Vendor pemakai: Intel
– Bus USB (Universal Standard Bus)
– Bus SCSI (Small Computer System Interface)
– Bus P1394 / Fire Wire
 Bus & Sistem Interkoneksi
Local BUS Cache / Main
Processor Local BUS System BUS
Processor Cache Bridge Memory

Main Local I/O

Memory Controller SCSI Graphics Video LAN

System BUS High Speed BUS

Expansion BUS Expansion BUS

Network SCSI Interface Modem Serial FAX Interface Modem Serial

Expansion BUS Expansion BUS

Diagram Traditional Bus Diagram High Speed Bus

Cara yang paling sederhana untuk menginterkoneksikan unit fungsional adalah dengan
menggunakan bus tunggal.
Contoh Bus

SCSI PCI P1394

ISA

EISA
USB
Arsitektur PCI
Motherboard Bus
Inilah Motherboard

18
 LATIHAN 12
1. Terangkan perbedaan sifat-sifat bus standar dengan bus berkecepatan tinggi.
2. Ada berapa macam memori yang dipergunakan di dalam sistem komputer?
3. Sebutkan type memory dari yang tercepat sampai yang terlambat?
4. Terangkan perbedaan memori volatile dan non-volatile. Bagaimana
karakteristik fisiknya?
5. Apakah itu fetch data?
6. Terangkan prinsip kerja data flow.
7. Bagaimana menginterkoneksi antara CPU, Memori dan I/O?
8. Jelaskan perbedaan antara USB konvensional dengan USB 3.0
9. Gambarkan diagram blok komputer dan jelaskan secara ringkas setiap blok.
10. Slot ekspansi pada mainboard terdiri dari beberapa jenis. Tuliskan jenis –
jenis slot yang terdapat pada mainboard tersebut.
11. Apakah port itu? Apa perbedaan port serial dan paralel?
12. Apakah fungsi dari baterai BIOS?
13. Sebutkan alat–alat yang dibutuhkan dalam perakitan komputer.
14. Sebutkan 10 yang termasuk peralatan input pada komputer.
15. Jika anda membeli sebuah PC, spesifikasi utama apa yang diperlukan?
