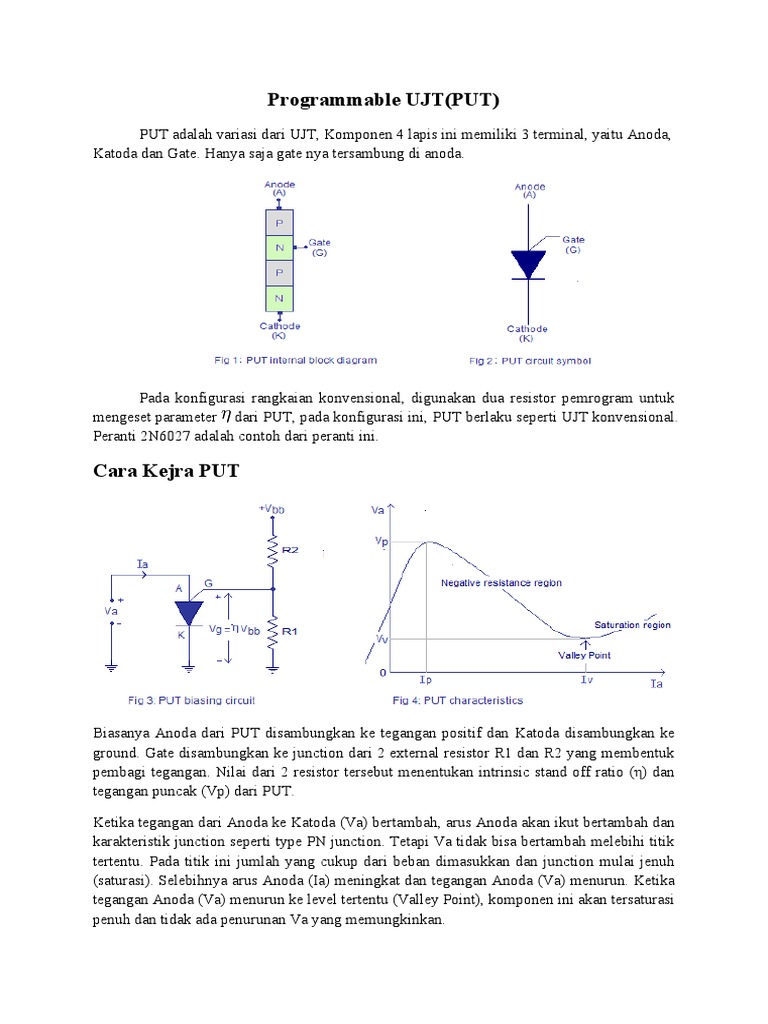

Programmable UJT(PUT)

PUT adalah variasi dari UJT, Komponen 4 lapis ini memiliki 3 terminal, yaitu Anoda,
Katoda dan Gate. Hanya saja gate nya tersambung di anoda.

Pada konfigurasi rangkaian konvensional, digunakan dua resistor pemrogram untuk

mengeset parameter dari PUT, pada konfigurasi ini, PUT berlaku seperti UJT konvensional.
Peranti 2N6027 adalah contoh dari peranti ini.

Cara Kejra PUT

Biasanya Anoda dari PUT disambungkan ke tegangan positif dan Katoda disambungkan ke
ground. Gate disambungkan ke junction dari 2 external resistor R1 dan R2 yang membentuk
pembagi tegangan. Nilai dari 2 resistor tersebut menentukan intrinsic stand off ratio (η) dan
tegangan puncak (Vp) dari PUT.

Ketika tegangan dari Anoda ke Katoda (Va) bertambah, arus Anoda akan ikut bertambah dan
karakteristik junction seperti type PN junction. Tetapi Va tidak bisa bertambah melebihi titik
tertentu. Pada titik ini jumlah yang cukup dari beban dimasukkan dan junction mulai jenuh
(saturasi). Selebihnya arus Anoda (Ia) meningkat dan tegangan Anoda (Va) menurun. Ketika
tegangan Anoda (Va) menurun ke level tertentu (Valley Point), komponen ini akan tersaturasi
penuh dan tidak ada penurunan Va yang memungkinkan.
Tegangan Puncak (Vp) adalah tegangan Anoda ke Katoda yang PUT lompat ke daerah
resistansi negative. Vp biasanya satu drop diode (0.7 V) + tegangan dari Gate ke Katoda (Vg).
Vp = VD + Vg = 0.7V + VR1 = 0.7V + ηVbb
Dimana η adalah intrinsic stand off ratio dan Vbb adalah tegangan total yang melalui resistor
external.

η = R1/(R1+R2).

Aplikasi PUT
PUT relaxation oscillator

PUT relaxation oscillator ini digunakan untuk membuat gelombang gigi gergaji. Disebut
relaxation karena waktu interval dimulai dari pengisian kapasitor secara bertahap dan interval
waktu dihentikan oleh pengosongan tiba-tiba pada kapasitor yang sama. Diagram rangkaian
relaksasi osilator PUT ditampilkan pada gambar di bawah.

Resistor R1 san R2 mengatur tegangan puncak (Vp) dan intrinsic stand off ratio (η) dari PUT.
Resistor Rk membatasi arus Katoda dari PUT. Resistor R dan kapasitor C mengatur frekuensi
dari osilator. Ketika tegangan sumber (Vbb) digunakan, kapasitor mulai mengisi melalui
resistor R. Ketika tegangan melalui kapasitor melebihi tegangan puncak (Vp), PUT menjadi
mode resistensi negative dan ini membuat jalur resistansi lemah dari Anoda ke Katoda.
Kapasitor akan mengosongkan arus melalui jalur ini. Ketika tegangan melalui kapasitor
dibawah tegangan valley point (Vv) PUT kembali ke kondisi awal dan tidak akan ada lagi
pengosongan arus untuk kapasitor. Kapasitor mulai mengisi kembali dan siklus berulang.
Hasil pengisian dan pengosongan kapasitor ditunjukkan pada gel gigi gergaji berikut.

Frekuensi osilator dari PUT relaxation oscillator bisa ditunjukkan pada persamaan berikut :
F = 1/ (RC ln(1/(1-η)).
Dimana F = frekuensi, η = intrinsic stand off ratio, R = resistansi dan C = kapasitansi.
Contoh Soal

Berapa batas nilai dari R dari gambar diatas? Resistor pengisi harus cukup kecil untuk
mensuplay arus untuk menaikan Anode ke Vp saat pengisisan kapasitor. Ketika mencapai Vp,
tegangan Anoda berkurang sementara arus naik (resistansi negative), yang mengubah daerah
kerja ke valley point. Capacitor berfungsi untuk mensuplay arus valley(Iv). Ketika
pengosongan, daerah kerja kembali ke titik naik sampai ke titik puncak. Resistor harus cukup
besar supaya kapasitor tidak mensuplay arus valley tinggi (Ip). Jika resistor pada pengisian
dapat mengisi segitu banyak arus, resistor dapat mensuplay arus valley setelah kapasitor
dikosongkan dan titik kerja tidak akan pernah kembali menjadi kondisi resistansi tinggi
sampai ke sebelah kiri titik puncak.

Dipilih Vbb=10V, juga pilih R1 dan R2 sehingga η memiliki perbandingan 2/3. Hitung η dan
Vs. rangkaian pengganti paralel dari R1, R2, adalah RG , yang hanya digunakan untuk
membuat pilihan dari table dibawah. Bersama dengan Vs=10, nilai terdekat dari 6,3, kita
menemukan VT=0.6V, ditabel dibawah dan hitung Vp.

Kita juga mencari IP and IV, yaitu arus puncak dan arus lembah, masing-masing di table. Kita
masih butuh Vv (tegangan lembah). Kita menggunakan 10% dari Vbb=1V. Dari datasheet
kita tau bahwa tegangan maju Vf=0,8V pada If=50mA. Arus lembah Iv=70µA jauh lebih
kecil dari If=50mA. Maka dari itu, Vv harus lebih kecil dari Vf=0,8V. Berapa lebih kecil?
Kita set Vv=0V. Ini akan menaikkan batas yang rendah pada range resistor.
Memilih R>143k akan menjamin titik kerja dapat terreset dari titik lembah sampai kapasitor
dilepas. R<755k dapat mengisi sampai Vp di titik puncak.

Tabel dari datasheet 2n6027

Gambar diatas rangk PUT relaxation oscillator dengan nilai masing-masing komponennya.
Untuk mencari perioda gelombang maka dapat digunakan rumus

F = 1/ (RC ln(1/(1-η)). Maka perioda :

T = (RC ln(1/(1-η)).
T= 270.3,7nF ln(1/1-0,63)
T= 999µS
T= 1ms.
Berarti satu periode gelombangnya yaitu 1ms

Dan t2 itu sangat kecil sekali, sehingga T mendekati t1.
