INSTALASI TURBIN & ALAT BANTU

PLTA KOTA1 PANJANG

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 INSTALASI PLTA
2

PUSAT LISTRIK TENAGA AIR

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KONVERSI ENERGI
3

Epotensial + Ekinetik → EMekanik → EListrik

m⋅g⋅h + ½⋅m⋅v2 → T⋅ω⋅t → V⋅i⋅t

80,5 m DPL, 0 bar

njang
ota Pa
e GI K
5 0 kV k
Line 1
Powerhouse
63,5 m DPL

Waduk Pe
41 m DPL, 0 bar
ns
to

Bendungan
ck

Tailrace
33,3 m DPL, 3,8 bar, 116 m3/s

PT = 9,8 x Q x H x ηT (kW); PG = PT x ηG (kW); P = PG / cos θ (kVA) 23 m DPL

ηT = 91% ηG = 97% cos θ = 0,85 Q = debit (m /s) H = Net Head (m)
3
1 bar

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
4

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
5

Macam-macam Turbin Air : PLTA KOTA PANJANG

1. Turbin Kaplan
2. Turbin Francis
3. Turbin Pelton

PLTA SINGKARAK

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
6

PLTA SINGKARAK
45 MW 275 m 47 m3/s

PLTA BATANG AGAM

3,5 MW 90,8 m 12 m3/s

PLTA KOTA PANJANG

38 MW 38,1 m 116 m3/s

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
7

Turbin Air Ditinjau dari Fluida Kerja :

1. Turbin Reaksi
Proses penurunan tekanan air terjadi
pada Guide Vane dan Runner
Contoh : Turbin Francis,
Turbin Propeller
Turbin Kaplan

2. Turbin Impuls
Proses penurunan tekanan air terutama terjadi
di dalam distributor/ nozle dan
tidak terjadi pada runnnernya.
Contoh: Turbin Pelton

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
8

Turbin Air Ditinjau dari Arah Aliran :

1. Turbin Radial 2. Turbin Aksial 3. Turbin Radial Aksial

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KLASIFIKASI TURBIN AIR
9

Turbin Air Berdasarkan Kedudukan Poros :

1. Harizontal
2. Vertikal

TURBIN PELTON

PLTA BATANG AGAM

PLTA KOTA PANJANG, PLTA SINGKARAK, PLTA MANINJAU,…

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 PLTA KOTA PANJANG
10

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 PLTA KOTA PANJANG
11

Spillway Gates
Waduk
Intake Gates
Bendungan
r at
at era Ba
m
Pr ov. Su
k e
Penstock

Powerhouse

ke
Sungai

B
an
Kampar Tailrace Gates

gki
na
ng
Gardu Induk
(GI Kota Panjang)

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 KOMPONEN UTAMA PLTA KOTA PANJANG
12

Intake Gate

Main
Transformer
Powerhouse

Waduk

Tailrace

Bendungan Penstock
Generator
Dam Gallery Turbin

Zulhendrianto 7806070Z PLTA KOTA PANJANG

TURBIN & GENERATOR PLTA KOTA PANJANG
13

Komponen Generator

Komponen Turbin

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 TURBIN PLTA KOTA PANJANG
14

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 SPESIFIKASI TURBIN PLTA KOTA PANJANG
15
y Pabrik : Kvaerner Boving Ltd.
y Tipe : Fully Regulated
Kaplan Turbine
y Diameter Runner : 3,900 mm
y Jumlah Blade : 5 buah
y Sudut Runner Blade : -16o (min) +8,5o (maks)
y Jumlah Guide Vanes : 24
y Sudut Buka G. Vanes : Maks 34o
y Putaran : 200 rpm
y Arah Putaran : CW (searah jarum jam)
y Daya Max : 39,4 MW
y Net Head : 38,1 m
y Buangan turbin : 116 m3/s (pada beban
penuh, putaran 200 rpm, net head 38,1 m)
Zulhendrianto 7806070Z PLTA KOTA PANJANG

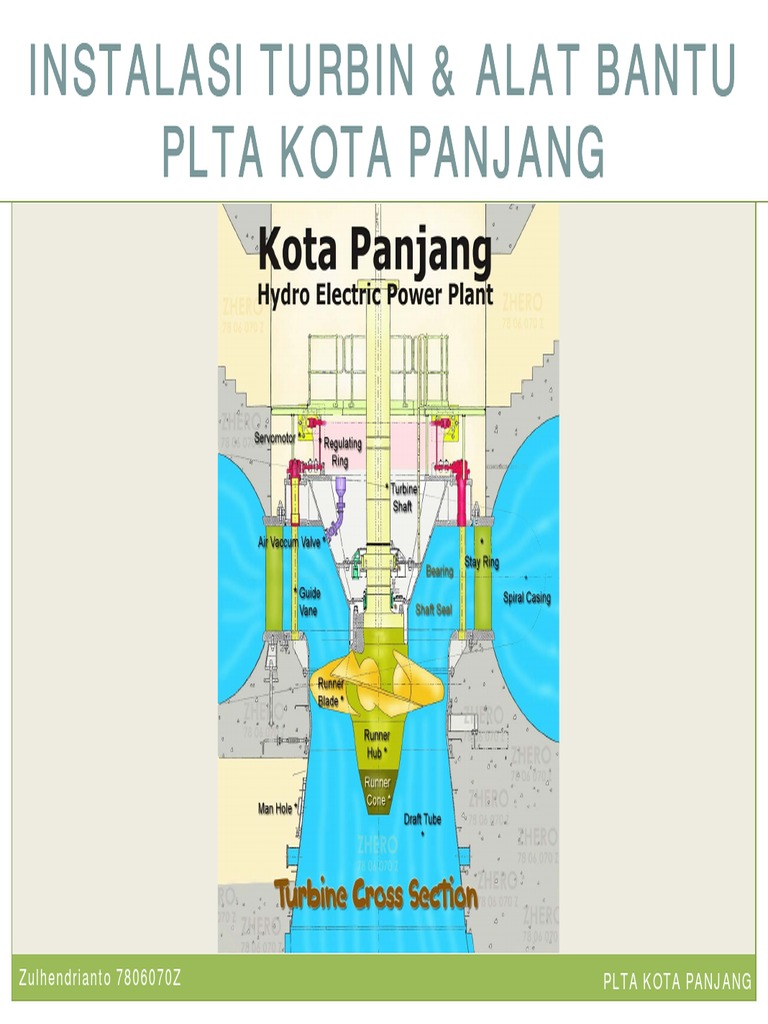

 KOMPONEN TURBIN PLTA KOTA PANJANG
16

1. Spiral Casing
2. Stay Ring
3. Draft Tube
4. Guide Vane
5. Inner & Outer Head Cover
6. Runner Chamber
7. Runner Blade & Shaft
8. Guide Vane Regulating Gear
9. Turbine Guide Bearing
10.Shaft Seal
Zulhendrianto 7806070Z PLTA KOTA PANJANG
 SPIRAL CASING & STAY RING
17

Spiral Casing berfungsi

Spiral Casing Stay Ring untuk mendistribusikan air
yang menuju Guide Vane
agar memiliki tekanan dan
kecepatan yang sama.

Stay Ring (sudu tetap)

berfungsi untuk
mengarahkan air yang
menuju Guide Vane dengan
sudut tertentu sehingga
diperoleh efisiensi maksimum

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 GUIDE VANE
18

Guide Vane (wicket gate/

sudu atur) berfungsi
untuk mengatur debit air
yang masuk ke runner
turbin
Besar bukaan Guide Vane & Runner Blade
menentukan besar Putaran Turbine /
Frekuensi/ Daya yang dibangkitkan
Guide Vane
Stay Ring

ing
l C as
Spira

Bottom Rin
g

Pemasangan Guide Vane

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 RUNNER BLADE
19

Turbine Shaft

Inner head Cover

Runner Blade berfungsi
untuk mengubah energi
mekanik air (energi
potensial + energi
kinetik) menjadi putaran
Runner
Blade turbin
Runner
Hub

Mayor Overhoul Unit 2 tahun 2009

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 OUTER & INNER HEAD COVER
20

Outer Head Cover merupakan tempat pemasangan Guide

Vane Bearing Housing.

Inner Head Cover merupakan tempat dudukan Turbine Guide

Bearing, Shaft Seal, Regulating Ring, Air/Vacuum Valve dan
Runner Up-thusht ring.

Outer & Inner head Cover

Turbine Shaft
ver
head Co
r
Oute
Stay Ring

over
Guide vane

Inner head C
Stay Ring

vane
e
Guide vane

Guid

Runner Blade

ing
om R
Bott Outer head Cover

Pemasangan Guide Vane, Outer Head Cover (kiri), pemasangan InnerHead Cover lengkap dengan Poros
Tubin dan Runner (kanan)

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 RUNNER CHAMBER & DRAFT TUBE
21

Runner
Chamber
Draft Tube Liner
Runner

Draft Tube
Cone
Visualisasi Ailran
Air di Draft Tube
Draft Tube Liner
Draft Tube
Liner

Runner Chamber berfungsi sebagai ruangan runner blade

dan didesain untuk meningkatkan efisiensi turbin.
Draft Tube berfungsi mengurangi kecepatan air setelah
melewati runner.

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 REGULATING GEAR GUIDE VANE
22

Left Hand
motor
Connecting Rod & Servo
k
L in
um
Vacu e eg. er
Air / Valv R
er Cov
n
In ead
H

Link
ing
gR r
latin Turbine Lev
e Cover
g u U.Li
nk
Re Shaft
um
acu Outer
i r / V ve
A Va l Head Cover

Regulating Gear
Right Hand Connecting Rod
Link

Link

Regulating Gear Guide Vane berfungsi sebagai mekanisme

penggerak Guide Vane yang terdiri dari Right/Left Hand
Connecting Rod, Regulating Ring, G.V. Link, G.V. Upper Link,
G.V. Lever, G.V. Hub dan shear pin.

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 TURBINE GUIDE BEARING
23

Turbine
Oil Cooler
Shaft

t
af Bearing
Sh
e Pad
in Bearing
rb Pad
Tu

Turbine
Shaft

Turbine Guide Bearing berfungsi sebagai

penyangga poros Turbin dalam arah radial

Tu
Guid rbine
e Be
arin
g

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 TURBINE SHAFT SEAL
24

Area Top Cover

Gland Seal
`
Turbine Shaft

Maintenance Seal

Turbine Shaft Seal berfungsi sebagai

perapat poros Turbin agar air dari daerah
runner tidak masuk ke area top cover.
Untuk mendinginkan Gland Seal digunakan
air dari Shaft Seal Cooling Water System.
Maintenance seal digunakan saat
pemeliharaan dan fluida yang digunakan
Gland Seal adalah udara yang berasal dari Air Supply
System

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 BANTALAN-BANTALAN TURBIN-GENERATOR
25

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 BANTALAN-BANTALAN TURBIN-GENERATOR
26

Generator

Turbin THRUST BEARING

Klasifikasi Generator berdasarkan bantalannya

Bantalan (bearing) berfungsi sebagai

penyangga poros agar dapat berputar
dengan halus.
Guide Bearing adalah bantalan yang
berfungsi untuk menyangga pros dalam
arah radial.
Thrust bearing adalah bantalan yang
berfungsi untuk menyangga poros Bantalan Turbin-Generator
dalam arah aksial. PLTA Kota Panajng

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 BANTALAN-BANTALAN TURBIN-GENERATOR
27

Upper
Guide Bearing
Lower
Guide Bearing
Thrust Bearing
Lower Guide Bearing

Upper Guide Bearing Turbine

Guide Bearing

Thrust Bearing Pad

Turbine Guide Bearing PLTA KOTA

PANJANG
Zulhendrianto 7806070Z PLTA KOTA PANJANG
 SISTEM ALAT BANTU TURBIN
28

Zulhendrianto 7806070Z PLTA KOTA PANJANG

 SISTEM ALAT BANTU TURBIN
29
TURBINE AUXILIARY
y SISTEM HIDROLIK GOVERNOR TURBIN
(TURBINE HYDRAULIC GOVERNOR SYSTEM)
y SISTEM PENYUPLAI UDARA
(AIR SUPPLY SYSTEM)
y SISTEM AIR PENDINGIN
(COOLING WATER SYSTEM)
y SISTEM AIR PENDINGIN PERAPAT POROS
(SHAFT SEAL COOLING WATER SYSTEM)
y SISTEM DRAINASE
(DRAINAGE DEWATERING SYSTEM)
y BULK OIL HANDLING
Zulhendrianto 7806070Z PLTA KOTA PANJANG
 SISTEM HIDROLIK
30

A/O
Rec
GV RB

SUMP TANK

Zulhendrianto 7806070Z PLTA KOTA PANJANG
