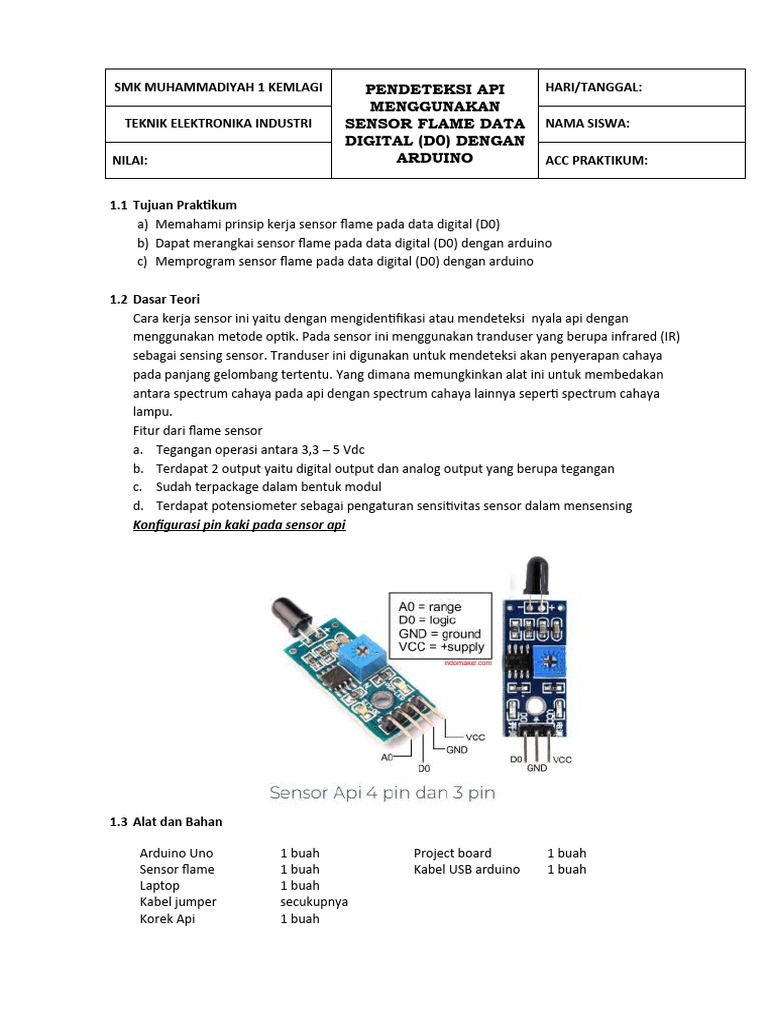

SMK MUHAMMADIYAH 1 KEMLAGI PENDETEKSI API HARI/TANGGAL:

MENGGUNAKAN
TEKNIK ELEKTRONIKA INDUSTRI SENSOR FLAME DATA NAMA SISWA:
DIGITAL (D0) DENGAN
NILAI: ARDUINO ACC PRAKTIKUM:

1.1 Tujuan Praktikum

a) Memahami prinsip kerja sensor flame pada data digital (D0)
b) Dapat merangkai sensor flame pada data digital (D0) dengan arduino
c) Memprogram sensor flame pada data digital (D0) dengan arduino

1.2 Dasar Teori

Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan
menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR)
sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya
pada panjang gelombang tertentu. Yang dimana memungkinkan alat ini untuk membedakan
antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya
lampu.
Fitur dari flame sensor
a. Tegangan operasi antara 3,3 – 5 Vdc
b. Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
c. Sudah terpackage dalam bentuk modul
d. Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing
Konfigurasi pin kaki pada sensor api

1.3 Alat dan Bahan

Arduino Uno 1 buah Project board 1 buah

Sensor flame 1 buah Kabel USB arduino 1 buah
Laptop 1 buah
Kabel jumper secukupnya
Korek Api 1 buah
1.4 Langkah Praktikum
a) Siapkan alat dan bahan yang akan digunakan
b) Lakukan proses wiring dengan menggunakan Gambar skematik rangkaian diatas
c) Buka software Arduino IDE yang telah terinstal pada laptop/komputer
d) Ketikkan sketch program pada halaman Arduino IDE
e) Lakukan proses uploading program

1.5 Wiring Rangkaian

Arduino Uno Sensor Api

5V VCC
GND GND
Kaki pin 2 D0

1.6 Coding Program

Cari diinternet program tentang sensor api menggunakan data digital (D0)

1.7 Hasil Foto Praktikum

Meliputi: foto kerja kelompok ketika praktik, foto rangkaian yang sudah dirangkai, foto hasil
praktikum

1.8 Kesimpulan
Menyimpulkan hasil rangkaian yang telah dipraktikkan
SMK MUHAMMADIYAH 1 KEMLAGI PENDETEKSI API HARI/TANGGAL:
MENGGUNAKAN
TEKNIK ELEKTRONIKA INDUSTRI SENSOR FLAME DATA NAMA SISWA:
ANALOG (A0) DENGAN
NILAI: ARDUINO ACC PRAKTIKUM:

1.1 Tujuan Praktikum

a) Memahami prinsip kerja sensor flame pada data analog (A0)
b) Dapat merangkai sensor flame pada data analog (A0) dengan arduino
c) Memprogram sensor flame pada data analog (D0) dengan arduino

1.2 Alat dan Bahan

Arduino Uno 1 buah Project board 1 buah

Sensor flame 1 buah Kabel USB arduino 1 buah
Laptop 1 buah
Kabel jumper secukupnya
Korek Api 1 buah

1.3 Langkah Praktikum

a) Siapkan alat dan bahan yang akan digunakan
b) Lakukan proses wiring dengan menggunakan Gambar skematik rangkaian diatas
c) Buka software Arduino IDE yang telah terinstal pada laptop/komputer
d) Ketikkan sketch program pada halaman Arduino IDE
e) Lakukan proses uploading program

1.4 Wiring Rangkaian

Arduino Uno Sensor Api

5V VCC
GND GND
A0 s.d A5 A0

1.5 Coding Program

Cari diinternet program tentang sensor api menggunakan data digital (D0)

1.6 Hasil Foto Praktikum

Meliputi: foto kerja kelompok ketika praktik, foto rangkaian yang sudah dirangkai, foto hasil
praktikum

1.7 Kesimpulan
Menyimpulkan hasil rangkaian yang telah dipraktikkan
SMK MUHAMMADIYAH 1 KEMLAGI PENDETEKSI API HARI/TANGGAL:
MENGGUNAKAN
TEKNIK ELEKTRONIKA INDUSTRI SENSOR FLAME DATA NAMA SISWA:
ANALOG (A0) DENGAN
NILAI: INDIKATOR LED ACC PRAKTIKUM:

1.1 Tujuan Praktikum

a) Memahami prinsip kerja sensor flame pada data analog (A0) dengan indikator LED
b) Dapat merangkai sensor flame pada data analog (A0) dengan indikator LED
c) Memprogram sensor flame pada data analog (A0) dengan indikator LED

1.2 Alat dan Bahan

Arduino Uno 1 buah Project board 1 buah

Sensor flame 1 buah Kabel USB arduino 1 buah
Laptop 1 buah Led 1 buah
Kabel jumper secukupnya
Korek Api 1 buah

1.3 Langkah Praktikum

a) Siapkan alat dan bahan yang akan digunakan
b) Lakukan proses wiring dengan menggunakan Gambar skematik rangkaian diatas
c) Buka software Arduino IDE yang telah terinstal pada laptop/komputer
d) Ketikkan sketch program pada halaman Arduino IDE
e) Lakukan proses uploading program

1.4 Wiring Rangkaian

Arduino Uno Sensor Api LED RESISTOR

5V VCC - -
GND GND Kaki Led (-) -
Pin Kaki 2 D0 - -
 Pin Kaki 7 - Kaki Led (+) Salah satu kaki resistor

1.5 Coding Rangkaian

Cari diinternet program tentang sensor api menggunakan data analog (A0) dengan indikator
LED

1.6 Hasil Foto Praktikum

Meliputi: foto kerja kelompok ketika praktik, foto rangkaian yang sudah dirangkai, foto hasil
praktikum

1.7 Kesimpulan
Menyimpulkan hasil rangkaian yang telah dipraktikkan
