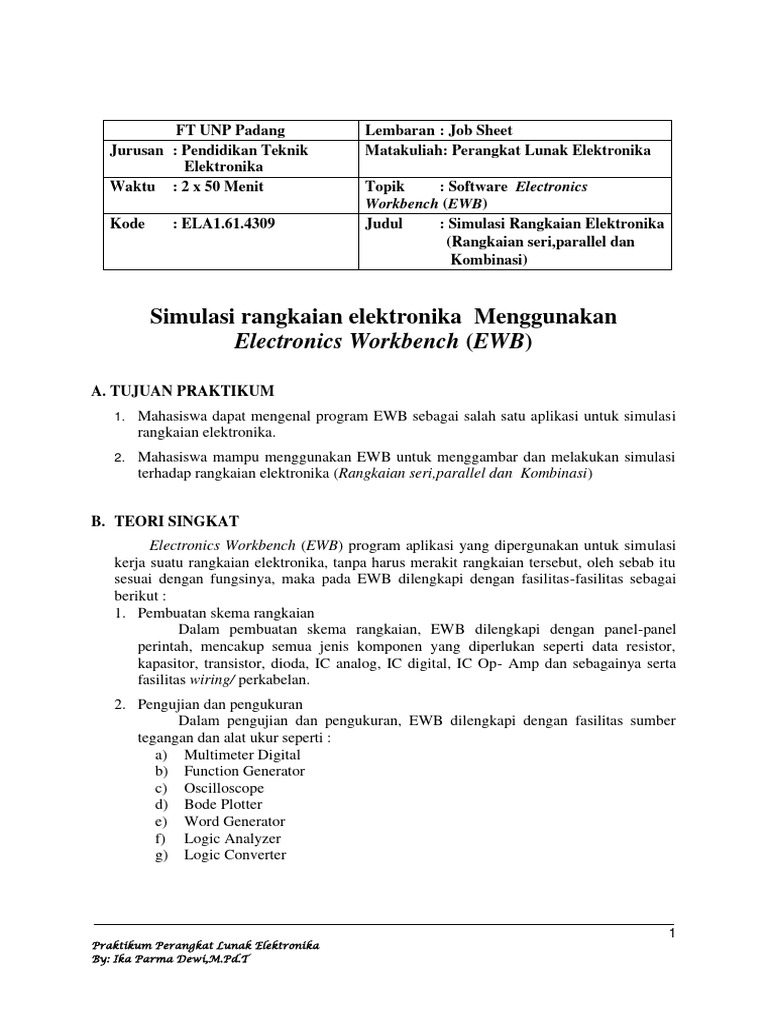

FT UNP Padang Lembaran : Job Sheet
Jurusan : Pendidikan Teknik Matakuliah: Perangkat Lunak Elektronika
Elektronika
Waktu : 2 x 50 Menit Topik : Software Electronics
Workbench (EWB)
Kode : ELA1.61.4309 Judul : Simulasi Rangkaian Elektronika
(Rangkaian seri,parallel dan
Kombinasi)
Simulasi rangkaian elektronika Menggunakan
Electronics Workbench (EWB)
A. TUJUAN PRAKTIKUM
1. Mahasiswa dapat mengenal program EWB sebagai salah satu aplikasi untuk simulasi
rangkaian elektronika.
2. Mahasiswa mampu menggunakan EWB untuk menggambar dan melakukan simulasi
terhadap rangkaian elektronika (Rangkaian seri,parallel dan Kombinasi)
B. TEORI SINGKAT
Electronics Workbench (EWB) program aplikasi yang dipergunakan untuk simulasi
kerja suatu rangkaian elektronika, tanpa harus merakit rangkaian tersebut, oleh sebab itu
sesuai dengan fungsinya, maka pada EWB dilengkapi dengan fasilitas-fasilitas sebagai
berikut :
1. Pembuatan skema rangkaian
Dalam pembuatan skema rangkaian, EWB dilengkapi dengan panel-panel
perintah, mencakup semua jenis komponen yang diperlukan seperti data resistor,
kapasitor, transistor, dioda, IC analog, IC digital, IC Op- Amp dan sebagainya serta
fasilitas wiring/ perkabelan.
2. Pengujian dan pengukuran
Dalam pengujian dan pengukuran, EWB dilengkapi dengan fasilitas sumber
tegangan dan alat ukur seperti :
a) Multimeter Digital
b) Function Generator
c) Oscilloscope
d) Bode Plotter
e) Word Generator
f) Logic Analyzer
g) Logic Converter
1
Praktikum Perangkat Lunak Elektronika
By: Ika Parma Dewi,M.Pd.T
3. Trouble-shooting rangkaian
Fungsi trouble-shooting merupakan fasilitas tambahan yang dapat dilakukan
EWB, diantaranya:
a. Analisis permasalahan konvergensi
b. Analisa transient
c. Analisis point operasi DC
d. Solusi analisa transient
e. Solusi analisa point operasi DC
C. PENGOPERASIAN ELECTRONIC WORKBENCH
1. Memulai EWB
Klik Start > Program > Electronics Workbench
Komponen dalam Toolbars :
a. Sources (ground, battery, dc current, ac volt, dc volt, . , am, fm source, dll)
b. Basics (connector, resistor, capacitor, inductor, transformer, dll)
c. Diodes (diode, zenner, bridge, shockley, scr, diac, triac)
d. Transistors (npn, pnp, n-jfet, p-jfet, mosfet, dll)
e. Analog ICs (op-amp, comparator, phase-locked loop)
f. Mixed ICs (adc, dac(i), dac(v), multivibrator, 555-timer)
g. Digital ICs (74xx, 741xx, 742xx, 743xx, 744xx, 4xxxx)
h. Logic Gates (and, or, not, nor, nand, xor, xnor, ic logic)
i. Digital (half adder, full adder, rsff, jkff, dff, multiplexer, demulator, dll)
j. Indicators (voltmeter, ammeter, bulb, probe, seven segment, buzzer, dll)
2
Praktikum Perangkat Lunak Elektronika
By: Ika Parma Dewi,M.Pd.T
k. Controls (sistem kontrol / sistem pengaturan)
l. Misscellaneus (komponen lain-lain, sekering)
m. Instruments (multimeter, function generator, oscilloscope, bode plotter, word
n. generator, logic analyzer, logic converter).
Fungsi Menu Analysis :
a. Active : untuk mengaktifkan power circuit
b. Pause : untuk menghentikan sejenak power circuit
c. Stop : untuk menghentikan proses simulasi
d. Analysis Option : untuk mengatur konfigurasi analisis circuit
e. DC Operating : analisis operasi DC
f. DC Frequency : analisis frekuensi AC
g. Transient : analisis transient
h. Fourier : analisis Fourier
i. Noise : analisis noise
j. Distorsion : analisis distorsi
k. Parameter Sweep : mengatur parameter sweep
l. Temp.sweep : mengatur suhu
m. Pole Zero : analisis AC sinyal kecil
n. Transf.Function : analisis fungsi transfer (analisis sinyal kecil DC)
o. Sensitivity : analisis sensitivitas rangkaian
p. WortCase : analisis statistik rangkaian
q. Montecarlo : analisis statistik rangkaian
r. Display Graph : mengaktifkan grafik analisis rangkaian
2. Membuat File Baru / Memanggil File
a. Klik File | New
atau :
b. Klik File | Open
3. Memilih dan Mengambil komponen
a. Pilih dan Klik Toolbar tempat simbol komponen
b. Pilih dan Klik komponen yang dibutuhkan
c. Seret (drag) ke dalam lembaran kerja
4. Mengatur/ Melengkapi Parameter Komponen
a. Pilih komponennya lalu Klik kanan.
b. Untuk mengatur posisi komponen dilakukan dengan memilih rotate, vertikal atau
horizontal.
c. Merubah keterangan dan parameter komponen dilakukan dengan meng-click
pilihan component properties kemudian melengkapi isian Label dan Value pada
jendela tersebut.
5. Memasang Jalur/Wire
a. Tempatkan pointer pada komponen pertama [Click]
b. Pindahkan pointer pada komponen kedua [Click]
6. Menghapus Komponen atau Wire
a. Pilih dan klik komponen / jalur yang akan dihapus
3
Praktikum Perangkat Lunak Elektronika
By: Ika Parma Dewi,M.Pd.T
b. Tekan tombol [Del] atau [Click Kanan] dan pilih [Cut]
7. Menyimpan Hasil Kerja
a. File | Save [Click]
b. Pada file name ketik D:\NamaFile [Enter]
8. Memulai Simulasi
Klik menu Analysis | Activate
9. Alat Ukur dalam toolbar “Instrumens”
4
Praktikum Perangkat Lunak Elektronika
By: Ika Parma Dewi,M.Pd.T
D. Tugas
Simulasikanlah rangkaian di bawah ini menggunakan Electronics Work Bench
(EWB)
1. Mengukur tahanan total dari rangkaian tahanan hubungan seri.
2. Mengukur tahanan total dari rangkaian tahanan hubungan paralel.
3. Mengukur tahanan total dari rangkaian tahanan kombinasi.
4. Mengukur arus total pada rangkaian tahanan (Hukum Ohm)
5
Praktikum Perangkat Lunak Elektronika
By: Ika Parma Dewi,M.Pd.T
5. Mengukur tegangan pada R1 dan R2 rangkaian tahanan (Hukum Ohm)
6. Mengukur tegangan dan arus pada rangkaian tahanan (Hukum Kirchoff)
7. Mengukur tegangan dan arus pada rangkaian tahanan
***IKA***
