Contoh Soal

Analisa Struktur I
Dosen Pengampuh: Merzy Mooy, S.T., M.T

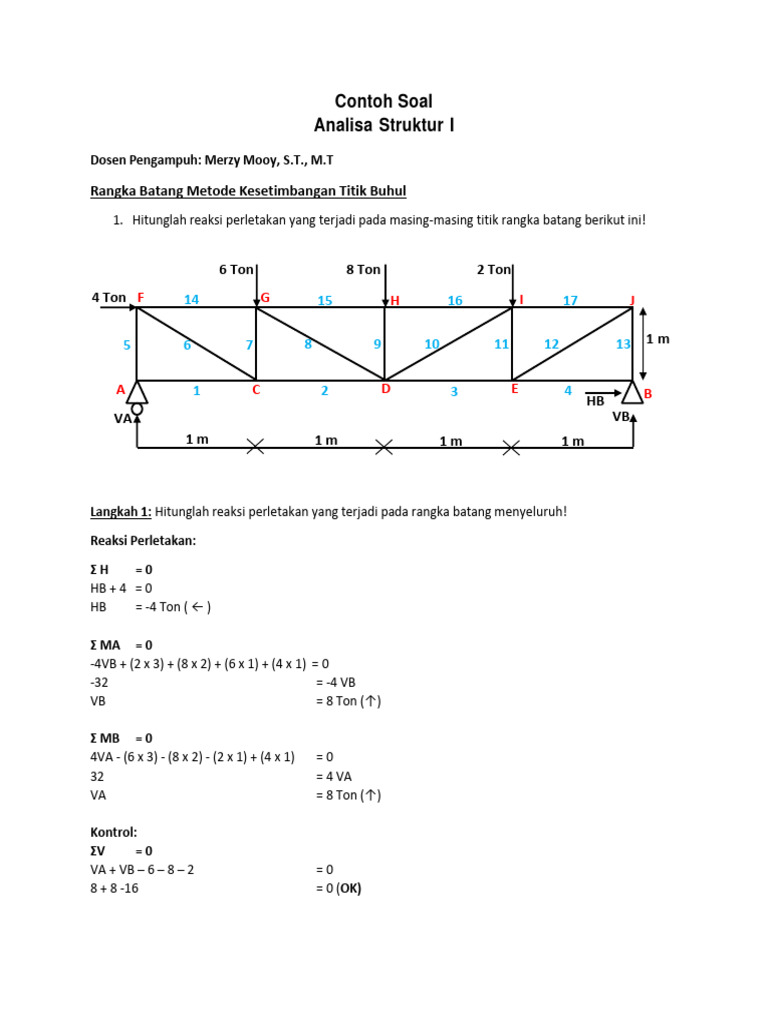

Rangka Batang Metode Kesetimbangan Titik Buhul

1. Hitunglah reaksi perletakan yang terjadi pada masing-masing titik rangka batang berikut ini!

6 Ton 8 Ton 2 Ton

4 Ton F 14 G 15 H 16 I 17 J

5 6 7 8 9 10 11 12 13 1 m

A 1 C 2 D 3 E 4 B
HB
VA VB
1m 1m 1m 1m

Langkah 1: Hitunglah reaksi perletakan yang terjadi pada rangka batang menyeluruh!

Reaksi Perletakan:

ΣH =0
HB + 4 = 0
HB = -4 Ton ( ← )

Σ MA = 0
-4VB + (2 x 3) + (8 x 2) + (6 x 1) + (4 x 1) = 0
-32 = -4 VB
VB = 8 Ton (↑)

Σ MB = 0
4VA - (6 x 3) - (8 x 2) - (2 x 1) + (4 x 1) =0
32 = 4 VA
VA = 8 Ton (↑)

Kontrol:
ΣV =0
VA + VB – 6 – 8 – 2 =0
8 + 8 -16 = 0 (OK)
 Langkah 2: Hitunglah reaksi perletakan pada masing-masing titik dengan catatan, batang yang tidak
diketahui besar gaya maksimum berjumlah 2 batang. Semua gaya batang yang belum
diketahui diasumsikan sebagai batang tarik atau ke arah luar.
Nilai batang tetap positif, arahnya saja yang berubah (tekan atau tarik)!

TITIK A
S5 ΣH =0
S1 =0
S1
ΣV =0
8 Ton 8 + S5 = 0
S5 = -8 Ton (batang tekan)

TITIK F

ΣH =0
S6 cos 45º
4 Ton 4 + S14 + S6 cos 45º =0
S14 1
4 + S14 + 8 √2 . ⁄2 √2 = 0
8 Ton S6 S14 = -12 Ton (batang tekan)
S6 sin 45º

ΣV =0
8 – S6 sin 45º =0
8 - 1⁄2 √2 S6 =0
S6 = 8√2 Ton (batang tarik)

TITIK C

8√𝟐 sin 45º

8√𝟐 S7
ΣH =0
0 Ton S2 – 8√2 cos 45º =0
S2
8√𝟐 cos 45º S2 – 8 √2 . 1⁄2 √2 =0
S2 = 8 Ton (batang tarik)

ΣV =0
S7 + 8√2 sin 45º =0
S7 + 8 √2 . 1⁄2 √2 =0
S7 = -8 Ton (batang tekan)
 TITIK G

6 Ton
S8 cos 45º ΣH =0
12 Ton 12 + S15 + S8 cos 45º = 0
S15
12 + S15 + 2 √2 . 1⁄2 √2 = 0
S8
8 Ton S15 = -14 Ton (batang tekan)
S8 sin 45º
ΣV =0
8 – 6 – S8 sin 45º =0
2 – S8 . 1⁄2 √2 =0
S8 = 2√2 Ton (batang tarik)

TITIK H

8 Ton
ΣH =0
14 Ton S16 + 14 =0
S16
S16 = -14 Ton (batang tekan)

S9
ΣV =0
S9 + 8 =0
S9 = -8 Ton (batang tekan)

TITIK D

2√𝟐 sin 45º S10 sin 45º

2√𝟐 8 Ton
S10 ΣH =0
8 Ton S3 – 8 – 2√2 cos 45º + S10 cos 45º =0
2√𝟐 cos 45º S3 S10 cos 45º S3 – 8 – 2√2 . 1⁄ √2 + 6√2 . 1⁄ √2 =0
2 2
S3 = 4 Ton (batang tarik)

ΣV =0
-8 + 2√2 sin 45º + S10 sin 45º =0
-8 + 2 √2 . 1⁄2 √2 + 1⁄2 √2 . S10 =0
S10 = 6√2 Ton (batang tarik)
 TITIK I

2 Ton
6√𝟐 cos 45º ΣH =0
14 Ton S17 S17 + 14 – 6√2 cos 45º =0
S17 + 14 – 6√2 . 1⁄2 √2 =0
6√𝟐 S11 S17 = -8 Ton (batang tekan)
6√𝟐 sin 45º
ΣV =0
-2 – S11 – 6√2 sin 45º =0
-2 – S11 – 6√2 . 1⁄2 √2 =0
S11 = -8 Ton (batang tekan)

TITIK E

S12 sin 45º

8 Ton
S12 ΣH =0
4 Ton S4 – 4 + S12 cos 45º =0
S4
S12 cos 45º S4 – 4 + 8√2 . 1⁄2 √2 =0
S4 = -4 Ton (batang tekan)

ΣV =0
-8 + S12 sin 45º =0
-8 + 1⁄2 √2 . S12 =0
S12 = 8√2 Ton (batang tarik)

TITIK J

8√𝟐 cos 45º ΣH = 0 (KONTROL ULANG)

8 Ton 8 – S12 cos 45º =0
8 – S12 . 1⁄2 √2 =0
8√𝟐 S12 = 8 √2 Ton (batang tarik)
S13
8√𝟐 sin 45º
ΣV =0
– S13 – 8√2 sin 45º =0
– S13 – 8√2 . 1⁄2 √2 =0
S13 = -8 Ton (batang tekan)
 TITIK B (KONTROL)

S13
ΣH = 0 (KONTROL ULANG)
S4 4 Ton –S4 – 4 =0
S4 = -4 Ton (batang tekan) OK

8 Ton ΣV = 0 (KONTROL ULANG)

S13 + 8 =0
S13 = -8 Ton (batang tekan) OK

REKAPITULASI GAYA PADA MASING-MASING BATANG

Batang Gaya (Ton)

S1 0
S2 8
S3 4
S4 -4
S5 -8
S6 8√2
S7 -8
S8 2√2
S9 -8
S10 6√2
S11 -8
S12 8√2
S13 -8
S14 -12
S15 -14
S16 -14
S17 -8

Kesimpulan:

- Batang – batang tegak (5, 7, 9, 11, 13) besar gayanya sama

1. SOAL NOMOR 1
Hitunglah reaksi perletakan yang terjadi pada rangka batang berikut menggunakan
“MetodeTitik Buhul”!

(1Ton) 2 Ton

4 Ton F 12 G 13 H 2 Ton

5 6 7 8 9 10 11
