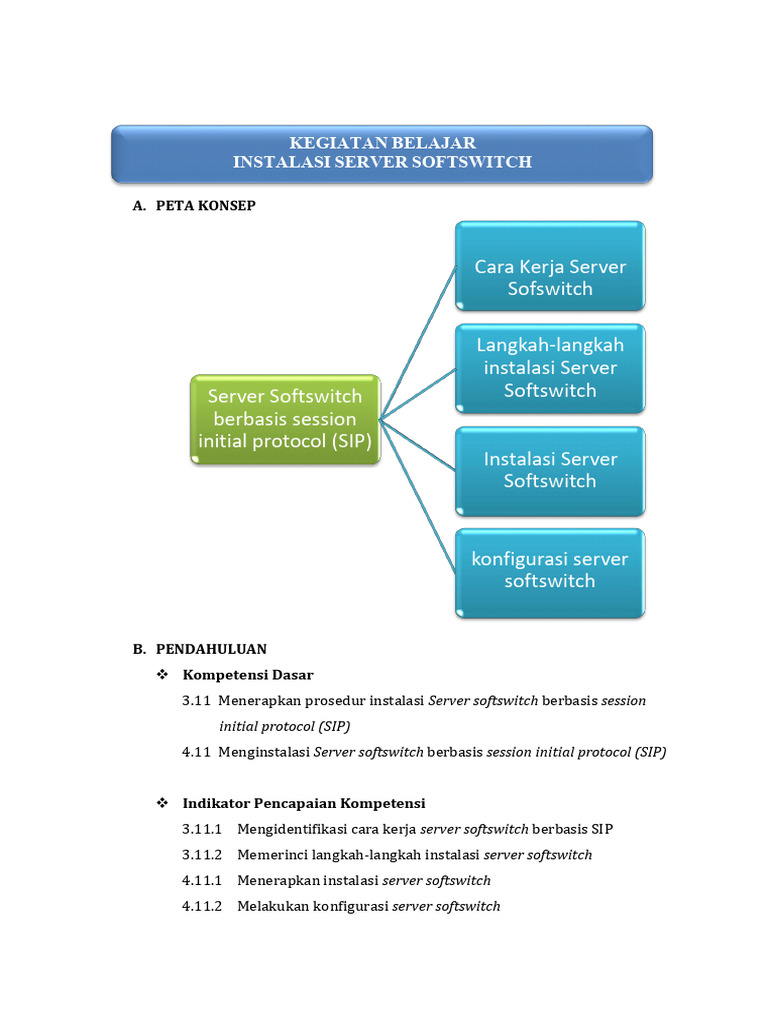

KEGIATAN BELAJAR

INSTALASI SERVER SOFTSWITCH

A. PETA KONSEP

Cara Kerja Server

Sofswitch

Langkah-langkah
instalasi Server
Server Softswitch Softswitch
berbasis session
initial protocol (SIP)
Instalasi Server
Softswitch

konfigurasi server
softswitch

B. PENDAHULUAN
 Kompetensi Dasar
3.11 Menerapkan prosedur instalasi Server softswitch berbasis session
initial protocol (SIP)
4.11 Menginstalasi Server softswitch berbasis session initial protocol (SIP)

 Indikator Pencapaian Kompetensi

3.11.1 Mengidentifikasi cara kerja server softswitch berbasis SIP
3.11.2 Memerinci langkah-langkah instalasi server softswitch
4.11.1 Menerapkan instalasi server softswitch
4.11.2 Melakukan konfigurasi server softswitch
  Tujuan Pembelajaran
Setelah mengikuti kegiatan belajar 1, diharapkan peserta didik dapat:
1. Mengidentifikasi cara kerja server softswitch berbasis SIP dengan baik
2. Memerinci langkah-langkah instalasi server softswitch dengan tepat
3. Menerapkan instalasi server softswitch dengan benar
4. Melakukan konfigurasi server softswitch dengan tepat

C. MATERI
 Mengenal istilah Session Initial Protocol (SIP)

SIP adalah singkatan dari Session Initiation Protocol merupakan

protocol pensinyalan pada layer aplikasi yang berfungsi untuk membangun,
memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu
user atau lebih. Sesi ini adalah pertukaran data antar user yang meliputi
suara,video,dan text.
SIP tidak menyediakan layanan secara langsung tapi menyediakan
layanan yang dapat digunakan oleh protokol aplikasi lainnya untuk
memberikan layanan yang lebih lengkap bagi pengguna, misalnya dengan
RTP (Real Time Transport Protocol) untuk transfer data secara realtime,
dengan SDP (Session Description Protocol) untuk mendiskripsikan sesi
multimedia , dengan MEGACO (Media Gateway Control Protocol) untuk
komunikasi dengan PSTN (Public Switch Telephone Network). Dengan
demikian, fungsi dan operasi dasar SIP tidak tergantung pada protocol-
protocol tersebut. SIP juga tidak tergantung pada protokol layer transport
yang digunakan.
Pembangunan suatu komunikasi multimedia dengan SIP dilakukan
melalui beberapa tahap :
1. User location : menentukan lokasi pengguna yang akan berkomunikasi.
2. User availability : menentukan tingkat keinginan pihak yang dipanggil
untuk terlibat dalam komunikasi.
3. User capability : menentukan media maupun parameter yang
berhubungan dengan media yang akan digunakan untuk komunikasi.
4. Session setup : “ringing”, pembentukan hubungan antara pihak
pemanggil dan pihak yang dipanggil.
5. Session management : meliputi transfer, modifikasi, dan pemutusan
sesi.

Cara kerja SIP sebenarnya sama dengan cara kerja protokol HTTP
yaitu dengan metode client-server atau request-response. SIP bekerja
berdasarkan pada request-response. Request yang dilakukan hampir
mirip dengan alamat e-mail, yang terdiri atas nama, namahost, ditambah
parameter nomor. untuk memulai sebuah session, caller (UAC)
mengirimkan request (INVITE) yang dialamatkan ke user yang akan
dipanggil (callee). Caller dan callee diidentifikasi dengan SIP address.
Ketika melakukan sebuah panggilan SIP, pemanggil harus
 mengetahui terlebih dahulu lokasi dari server yang tepat dan
mengirimkan request. Kemudian Caller dapat langsung menghubungi
caller atau tidak langsung melewati rediret server. Field call ID pada
header SIP message secara unik mengidentifikasi panggilan. Operasi
signalling yang dilakukan oleh SIP dapat disederhanakan menjadi:
1. pengalamatan SIP
2. menentukan lokasi SIP Server
3. transaksi SIP
4. invitasi SIP
5. menentukan lokasi user
6. dan mengubah sesi yang tengah dilakukan

 Instalasi server softswitch berbasis SIP

Server softswitch merupakan teknologi yang mendigitalisasi data
suara ke dalam paket-paket data untuk ditransmisikan melalui jaringan
computer atau IP dan memanfaatkan media transmisi IP (Internet
Protocol). Server softswitch dapat dibangun dengan menggunakan aplikasi-
aplikasi yang bersifat freeware atau gratis seperti X-Lite dan Asterisk.
Untuk menguji kualitas suara, kita juga dapat menganalisis suatu delay
waktu dan packet loss dari data yang dikirim. Walaupun kita menggunakan
aplikasi-aplikasi yang bersifat freeware atau gratis, secara umum server
softswitch yang telah dibangun dapat beroperasi dengan baik serta
memiliki kualitas suara dengan hasil yang memuaskan.
Dasar-dasar dalam proses instalasi server softswitch harus kita
perhatikan agar proses instalasi berjalan dengan lancar dan dapat
memaksimalkan penggunaan server softswitch tersebut. Dasar-dasar dari
proses instalasi tersebut, diantaranya sebagai berikut:
a. Arsitektur fungsi, memiliki bagian-bagiannya, yaitu:
1) Management Plan
2) Service & Application Plan
3) Call Control & Signaling Plan
4) Transport Plan
b. Arsitektur jaringan memiliki bagian-bagiannya, yaitu:
 1) Application Server
2) MG (Media Gateway)
3) SG (Signaling Gateway)
c. Arsitektur layer memiliki bagian-bagiannya, yaitu:
1) Application Layer
2) Control Layer
3) Transport Layer
Server softswitch memiliki beberapa fungsi sebagai berikut:
1. Switching
Teknologi switching adalah salah satu komponen terpenting dari
jaringan telekomunikasi. Komunikasi point-to-point tidak memerlukan
koneksi langsung antara dua node saat switching digunakan. Selain
saling berpindah (connecting) satu sama lain untuk IP node, softswitch
juga dapat menghubungkan dan melepaskan antara IP-PBX dan PSTN,
untuk menangani trafik berupa data, audio, dan video.
2. Control
Media Gateway Controller (MGC) mengontrol teknologi softswitch
dengan memandu, memverifikasi, dan memberikan akses kepada
pengguna serta membangun jalur sinyal ke jaringan PSTN.
3. Pensinyalan
Protocol Magaco, H.323, dan SIP digunakan untuk pensinyalan antar
MGC. Protocol memastikan bahwa sistem berjalan seefisien mungkin.
Jaringan point-to-point digunakan untuk PSTN dan IP.
4. Interface
Softswitch menawarkan antarmuka yang disebut Application
Programming Interface (API), yang memudahkan untuk menginstal atau
membangun server yang digunakan untuk memperkenalkan layanan
baru.
Cara Kerja Server Softswitch:
1. Softswitch, gateway pelanggan, dan telepon IP berkomunikasi sinyal
satu sama lain melalui jaringan paket menggunakan protokol telepon
seperti H.323 dan SIP
2. Setelah sinyal diterima, softswitch akan menentukan apakah panggilan
 masuk berasal dari PSTN atau jaringan IP
3. Jika pihak yang dipanggil menggunakan IP, softswitch akan
memberitahu gateway pelanggan sumber dan gateway pelanggan
tujuan untuk membangun rute langsung yang masih dalam jaringan
LAN/MAN/WAN.
4. Jika pemanggil menggunakan jaringan PSTN, softswitch akan
mengarahkan gateway pelanggan asal untuk membangun rute ke
Media Gateway (MG), yang terhubung antara trunk local dan pusat,
dan MG beroperasi bersama-sama dengan Signaling Gateway (SG).

 Instalasi server softswitch AsteriskNow 3.0

1. Sebelum kita melakukan instalasi server softswitch AsteriskNow 3.0,
kita siapkan file.iso nya dan install virtualbox 6.0.14 pada computer
atau laptop yang akan digunakan praktik.
2. Setelah selesai persiapan, jalankan aplikasi virtualbox terlebih dahulu.

3. Kemudian klik tombol New/Baru yang ada pada virtualbox, lalu akan
muncul kotak dialog seperti gambar berikut. Lalu kita diminta
membuat folder dan diberi nama AsteriskNow, type Linux, dan
untuk version kita pilih Other Linux (64-bit). Kemudian klik next.
4. Setelah itu kita tentukan memory yang akan digunakan, disini kita
menggunakan 2048 MB. Bisa disesuaikan dengan kapasitas memory
pada masing-masing laptop/computer. Kemudian klik next.

5. Setelah itu kita diminta untuk membuat media penyimpanan virtual

dengan pilih create a virtual hard disk now. Lalu klik create.
6. Langkah berikutnya kita pilih VHD (virtual Hard Disk), lalu klik next

7. Lalu kita pilih Dynamically allocated, selanjutnya klik next

8. Setelah itu, kita tentukan besarnya kapasitas virtual hard disk yang
akan kita gunakan. Disini kita isi dengan 8GB atau sesuai kebutuhan
masing-masing. Kemudian klik Create untuk eksekusi

9. Jika sudah berhasil membuat virtual machine, maka tampilannya akan

seperti ini.
10. Sebelum kita memulai proses instalasi, pastikan settingan network
pada Ethernet adapternya mengarah ke Virtualbox Host-Only
Ethernet Adapter. Kemudian kita klik Start untuk memulai instalasi.
11. Setelah itu pada menu select start-up disk, jika masih kosong kita bisa
memasukkan file.ISO terlebih dahulu sehingga tampilannya seperti
ini dan bisa kita klik start untuk Start.

12. Selanjutnya masuk ke halaman awal instalasi, kita ketikkan angka 1

 lalu tekan tombol enter untuk install asterisk 11 dan free PBX.

13. Proses instalasi sedang berjalan.

14. Kemudian akan muncul dialog peringatan seperti ini, lalu kita klik OK.

15. Proses instalasi berjalan kembali.

16. Kemudian muncul peringatan karna virtual hard disk belum
terpartisi, dan memastikan bahwa data yang ada pada virtual HD akan
terhapus. Jika tidak ada data yang perlu diamankan maka pilih yes,
discard any data.

17. Berikutnya kita sesuaikan zona waktu sesuai dengan lokasi kita saat
ini.
18. Selanjtunya isikan password root yang mudah diingat, Contoh:
12345678.

19. Kemudian kita pilih replace existing linux system(s) karena

memang belum terinstal linux sebelumnya.

20. Lalu kita tunggu proses instalasi sampai selesai.

 21. Jika sudah berhasil maka akan tampil seperti ini dan kita akhiri proses
instalasi dengan menekan tombol reboot.

22. Berikut proses reboot dan kegiatan instalasi sudah selesai.

 Konfigurasi server softswitch AsteriskNow 3.0

1. Dalam melakukan konfigurasi server softswitch, perlu kita pastikan
untuk menjalankan server yang telah kita install menggunakan
aplikasi virtualbox agar aktif dan siap untuk kita konfigurasi.
2. Jika server sudah siap, maka kita akan diminta untuk masuk terlebih
dahulu sebagai root dengan menggunakan password root yang sudah
kita buat pada saat intalasi server di pertemuan sebelumnya.

3. Setelah berhasil masuk sebagai root, kita akan mulai konfigurasi

dengan mengetikkan sintak setup. Jika membutuhkan sintak yang lain
bisa mengetikkan help.

4. Setelah mengetikkan setup akan muncul dialog seperti ini, kemudian

arahkan pada Network Configuration lalu tekan enter.

5. Selanjutnya pilih Device Configuration, tekan enter.

6. Pada tahap ini kita akan mengkonfigurasi Ethernet 0 dengan memilih
eth0, tekan enter.

7. Setelah masuk pada menu ini, kita isikan IP pada eth0 dengan
192.168.X.Y untuk nilai X pada octet ketiga diisi dengan nama
kelompok dan Y pada octet keempat diisi bebas sesuai keinginan
masing-masing (missal kelompok 8 maka diisi 192.168.80.100,
jika kelompok 9 maka diisi 192.168.90.100)

8. Untuk pengisian netmask diisi dengan 255.255.255.0

9. Dan untuk default gateway diisi dengan 192.168.X.1 (X=disesuaikan
dengan nama kelompok). Setelah itu tekan OK
10. Setelah selesai melakukan konfigurasi, selanjutnya kita klik save
untuk menyimpan hasil konfigurasi.

11. Kemudian pilih Save&Quit

12. Lalu pilih Quit untuk mengakhiri konfigurasi

13. Selanjutnya kita lakukan restart untuk menjalankan hasil konfigurasi

dengan mengetikkan service network restart
14. Pada saat proses restart berlangsung pastikan terdapat 4 OK
berwarna hijau

15. Kemudian ketikkan ifconfig untuk mengecek hasil konfigurasi kita

16. Setelah itu jangan lupa untuk mensetting IP pada virtualbox Host-
Only Network dengan masuk ke properties
17. Kemudian masuk pada Internet Protocol Version 4(TCP/IPv4)
dengan klik properties

18. Lalu isikan alamat IP yang satu jaringan dengan server softswitch
yang sudah kita komfigurasi sebelumnya.
 19. Dan yang terakhir akses alamat server melalui browser dengan
mengetikan (disini saya menggunakan alamat 192.168.88.100)
20. Jika berhasil maka akan muncul tampilan interface nya seperti
berikut.

D. RANGKUMAN
SIP adalah singkatan dari Session Initiation Protocol merupakan
protocol pensinyalan pada layer aplikasi yang berfungsi untuk membangun,
memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu
user atau lebih. RTP (Real Time Transport Protocol) untuk transfer data
secara realtime, dengan SDP (Session Description Protocol) untuk
mendiskripsikan sesi multimedia , dengan MEGACO (Media Gateway Control
Protocol) untuk komunikasi dengan PSTN (Public Switch Telephone
Network). Cara kerja SIP sebenarnya sama dengan cara kerja protokol HTTP
 yaitu dengan metode client-server atau request-response. Server softswitch
merupakan teknologi yang mendigitalisasi data suara ke dalam paket-paket
data untuk ditransmisikan melalui jaringan computer atau IP dan
memanfaatkan media transmisi IP (Internet Protocol).

E. LATIHAN
1. Jelaskan cara kerja Session Initiation Protocol (SIP)!
2. Apa yang kalian pahami tentang server softswitch?

F. DAFTAR PUSTAKA
Winata, Fajar.2020.Teknologi Layanan Jaringan 2. Bogor:Yudistira
Modul Instalasi server softswitch menggunakan AsteriskNow yang
dikembangkan guru
