MENGENAL SOFTWARE

CX-Designer
Budi Prasetyo

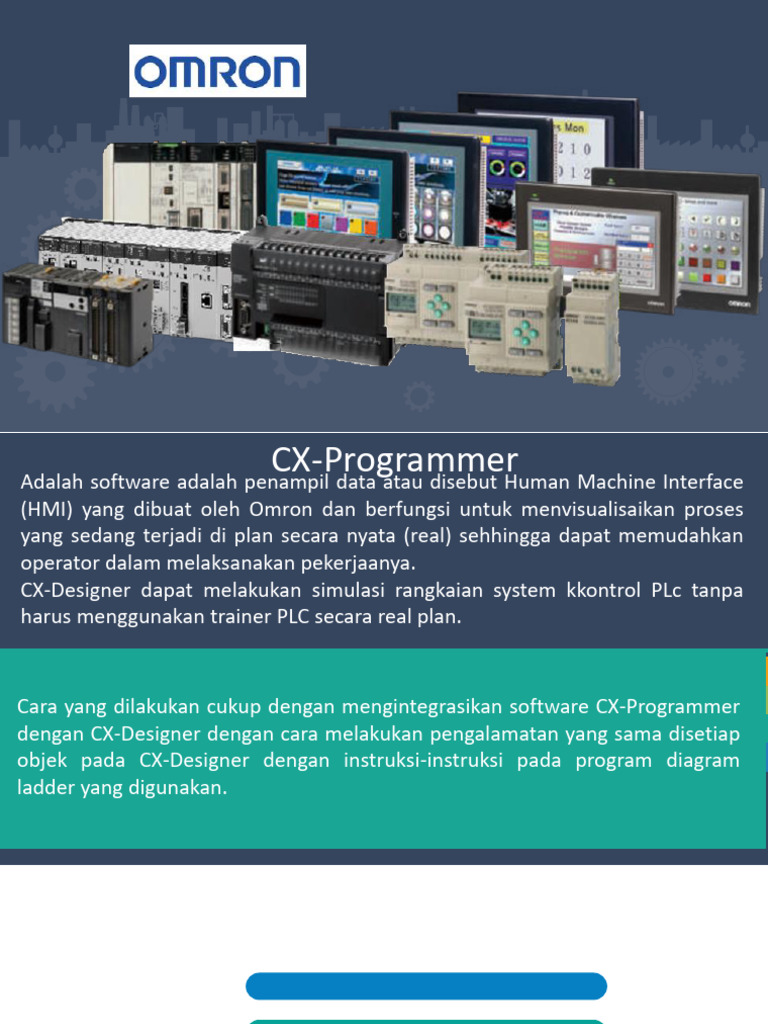

CX-Programmer
Adalah software adalah penampil data atau disebut Human Machine Interface
(HMI) yang dibuat oleh Omron dan berfungsi untuk menvisualisaikan proses
yang sedang terjadi di plan secara nyata (real) sehhingga dapat memudahkan
operator dalam melaksanakan pekerjaanya.
CX-Designer dapat melakukan simulasi rangkaian system kkontrol PLc tanpa
harus menggunakan trainer PLC secara real plan.

Cara yang dilakukan cukup dengan mengintegrasikan software CX-Programmer


dengan CX-Designer dengan cara melakukan pengalamatan yang sama disetiap
objek pada CX-Designer dengan instruksi-instruksi pada program diagram
ladder yang digunakan.
Memulai CX-Designer
01 Klik Start

02 Klik Omron

03 Klik CX One

04 Klik CX -Designer

Atau dengan double klik pada icon yang sudah


ada pada dekstop
Mengaktifkan CX-Ddesigner melalui Windows Start

2. Klik “Omron”

4. Klik “CX-Programmer”
3. Klik “CX-One”

1. Klik “Start”
Mengaktifkan CX-Designer melalui Dekstop

Double Klik pada icon


“CX-Programmer”
Jendela saat pertama kali membuka CX-Designer
Gunakan pointer mouse, klik File-New untuk memulai program

Klik “File”

Klik “New”
Title Bar

Tool Bar

Functional Object

Project Workspace

Project Workspace
Merubah tampilan layar pada CX-Designer

1. Klik kanan pada


screen
2. Klik “Screen/Sheet
Property”
Merubah tampilan layar pada CX-Designer

1. Klik
“Background/Others”
2. Klik pada icon
Background Color
dan pilih warna yang
kita inginkan.
Misalnya warna putih.
Tampilan layar pada CX-Designer stelah dirubah menjadi putih
Functional Object

Icon Fungsi Keterangan


ON/OFF Button Membuat tombol Pushbutton NO atau NC
Word Button Membuat Word Button
Command Button Membuat Command Button
Bit Lamp Membuat Bit Lamp
Word lamp Membuat Word lamp
Multifunction Mambuat Tombol Multifungsi
Label Membuat Label
Numeral Display&Input Membuat display numeric
String Display&Input Membuat display text
Analog Meter Membuat analog meter
Level Meter Membuat level meter
Membuat program pada CX-Designer untuk kendali Start-Stop
Addressing
Nama input Address
PB-Start 0.00
PB-Stop 0.001
Nama Output Address
MC 1 100.00

Addressing pada CX-Designer wajib sama dengan addressing


Ladder Diagram pada CX-Programmer yang akan disimulasikan

Prinsip Kerja yang diinginkan:


1. Tekan tombol START, maka lampu akan menyala/aktif
2. Tekan tombol STOP, naka lampu akan mati/nonaktif
Proses membuat program pada CX-Designer
Membuat Tombol
START:
1. Klik icon “PB”
2. Pindah kursor ke
layar
hitam,kemudian
drug sehingga
terbentuk kotak
tombol.
3. Kemudian double Klik icon
klik pada push PB Kotak tombol
button “START” yang sudah
dibuat
untuk
pengalamatan dan
pemberian identitas
(keterangan).
Kotak tombol
yang sudah
dibuat dan
disetting
Membuat label diluar
Tombol START:
1. Klik icon “LABEL”
2. Pindah kursor ke
layar
hitam,kemudian
drug sehingga
terbentuk kotak
label.
3. Kemudian double
klik pada kotak
label untuk
Kotak label pengalamatan dan
Klik icon label yang sudah
dibuat
pemberian identitas
(keterangan).
Membuat Tombol STOP:

Langkah yang sama dengan langkah


pembuatan tombol START, yang berbeda
hanya pada ADDRESSnya.
Membuat Output lengkap dengan
identitasnya

1. Klik icon “Bitlamp”


2. Drug kursor pada layar
3. Doublee klik pada gambar lampu
untuk pengalamatan dan pemberian
identitas (keterangan).

Klik icon
Output/lampu
BitLamp
serta label yang
sudah dibuat
Mengatur tampilan pada
masing-masing input dan
output

1. Double klik pada push


button dan atau lampu
yang sdh dibuat.
2. Klik “Color/Shape” untuk
mulai mensetting
tampilan masing-masing
input dan output.
Tampilan akhir CX-Designer rangkaian START STOP/ SYSTEM DOL
Mengintegrasikan CX-Designer dengan CX-Programmer (Ladder)

Setelah semua komponen (input/output) dibuat pada screen CX-Designer


lengkap dengan identitas (Address dan nama/label), selanjutnya CX-Designer
perlu diintegrasikan dengan CX-Programmer dengan cara pengalamatan
yang sama dengan disetiap objek pada CX-Designer dengan instruksi-
instruksi pada program CX-Programmer.
Mensimulasikan CX-Designer

1. Pastikan file CX-


Programmer START-STOP
sedang terbuka.
2. Koneksikan CX-Designer
dengan CX-Programmer.
Pada layar CX-Designer klik
icon “Tools”, kemudian pilih
menu “Test” pada menu bar.
3. Pilih “Connect to Simulator”,
kemudian klik “Start”
Mensimulasikan CX-Designer
Tampilan CX-Designer dan CX-Programmer setelah di running
Tampilan CX-Designer dan CX-Programmer setelah PB Start ditekan
Tampilan CX-Designer dan CX-Programmer setelah PB Stop ditekan
MARKICOB

Mari Kita Coba

Mari kita coba merancang kendali dengan CX-Designer, dengan diskripsi sebagai
berikut:
1. Sistem terdiri dari dua motor listrik (lampu), dua buah PB ON, dan satu buah PB
OFF.
2. Jika PB ON 1 ditekan, M1 (lampu 1) akan aktif.
3. Saat M1 atau (lampu 1) Aktif, maka M2 (Lampu 2) tidak dapat diaktifkan.
4. Untuk mengaktifkan M2 (lampu 2), maka M1 (lampu 1) harus di non aktifkan
dengan menekan PB OFF.
5. Begitu pula sebaliknya.
Mari kita rancang dengan CX-Designer dan integrasikan serta simulasikan dengan
CX-Programmer.
