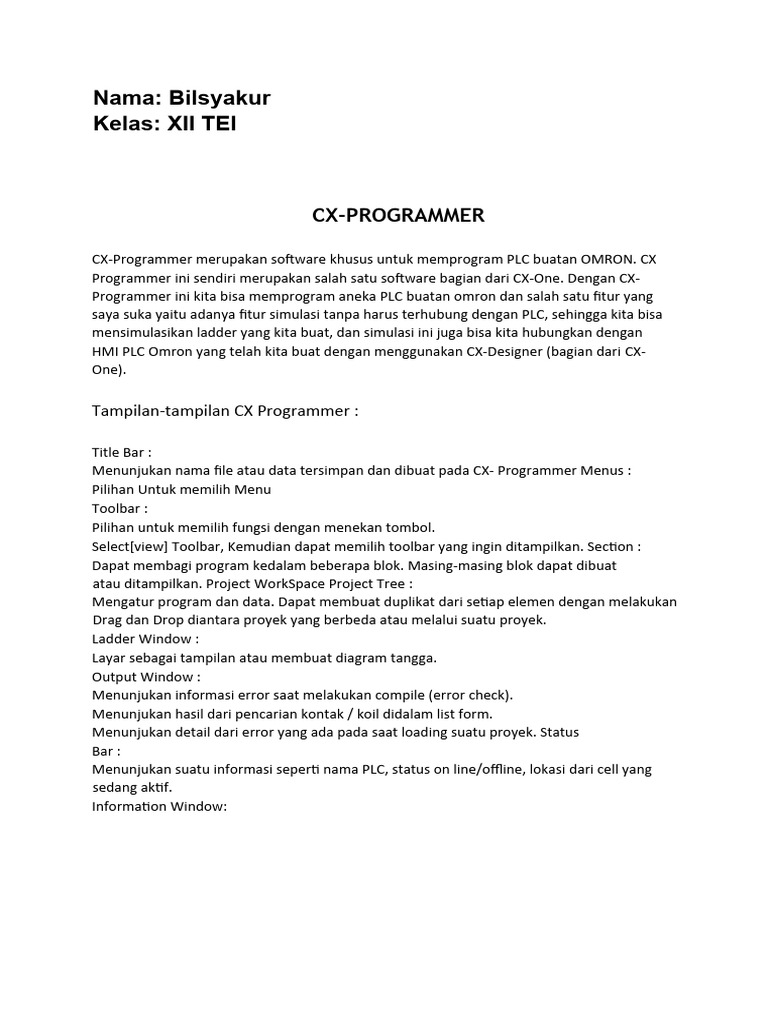

Nama: Bilsyakur

Kelas: XII TEI

CX-PROGRAMMER

CX-Programmer merupakan software khusus untuk memprogram PLC buatan OMRON. CX

Programmer ini sendiri merupakan salah satu software bagian dari CX-One. Dengan CX-
Programmer ini kita bisa memprogram aneka PLC buatan omron dan salah satu fitur yang
saya suka yaitu adanya fitur simulasi tanpa harus terhubung dengan PLC, sehingga kita bisa
mensimulasikan ladder yang kita buat, dan simulasi ini juga bisa kita hubungkan dengan
HMI PLC Omron yang telah kita buat dengan menggunakan CX-Designer (bagian dari CX-
One).

Tampilan-tampilan CX Programmer :

Title Bar :
Menunjukan nama file atau data tersimpan dan dibuat pada CX- Programmer Menus :
Pilihan Untuk memilih Menu
Toolbar :
Pilihan untuk memilih fungsi dengan menekan tombol.
Select[view] Toolbar, Kemudian dapat memilih toolbar yang ingin ditampilkan. Section :
Dapat membagi program kedalam beberapa blok. Masing-masing blok dapat dibuat
atau ditampilkan. Project WorkSpace Project Tree :
Mengatur program dan data. Dapat membuat duplikat dari setiap elemen dengan melakukan
Drag dan Drop diantara proyek yang berbeda atau melalui suatu proyek.
Ladder Window :
Layar sebagai tampilan atau membuat diagram tangga.
Output Window :
Menunjukan informasi error saat melakukan compile (error check).
Menunjukan hasil dari pencarian kontak / koil didalam list form.
Menunjukan detail dari error yang ada pada saat loading suatu proyek. Status
Bar :
Menunjukan suatu informasi seperti nama PLC, status on line/offline, lokasi dari cell yang
sedang aktif.
Information Window:
Menampilkan window yang menunjukan shortcut key yang digunakan pada CX –
Programmer.
Symbol Bar :
Menampilkan nama, alamat atau nilai dan comment dari simbol yang sedang dipilih cursor

Keunggulan dari CX-Programmer yaitu

1. Operasi yang mudah dengan fungsi standar Windows
2. Fungsi debugging dan troubleshooting
3. Remote programming dan monitoring
4. Fungsi maintenance
5. Kompatibilitas data dengan aplikasi Windows
6. Konversi program
7. Konversi model PLC
8. Fungsi Task Programming

Memulai CX-Programmer

Untuk memulai CX-Pogrammer, ikuti langkah-langkah berikut : Start >

Program > Omron > CX-One > CX-Programmer > CX-Programmer atau
menggunakan shortcut
Start > Run > ketikkan “cx-p”

Konfigurasi Projek Baru

Untuk membuat project baru, ikuti langkah-langkah di bawah ini :

• Sebelum membuat program, lakukan pengecekan terhadap hal-hal :
• Parameter PLC yang digunakan untuk project
• Model PLC
• Tipe CPU
• Tipe interface yang digunakan untuk komunikasi
• I/O Table
• Penandaan simbol untuk variable
• Membuat project baru (New Project)
• Pilih [File] > [New] atau klik pada icon [New Project]
 • Screen project akan muncul, dengan window [Change PLC] yang
memungkinkan pemakan untuk memilih model PLC dan interface
komunikasi yang digunakan.
• Beri nama untuk PLC pada [Device Name] (Default: NewPLC1)
• Pilih [Device Type] dan [Network Type]
• Pilih [Setting….]untuk memilih tipe CPU dari Device Type dan
setting komunikasi untuk Network Type.

Cara Menulis Program Ladder

Program Ladder dapat langsung ditulis dengan menggunakan shortcut kotak dan coil yang
terdapat pada toolbar, selain itu juga dapat ditulis dengan menggunakan kode mnemonic
dari masing-masing instruksi yang digunakan.
Shortcut yang digunakan yaitu “C” untuk memasukkan kontak, “I” untuk memasukkan fungsi
atau instruksi khusus, dan “O” untuk memasukkan coil atau luaran.

UnggahProgram kePLC

Proses Online adalah proses dimana PLC dengan komputer berhubungan secara langsung.
Online dilakukan dengan meng-klik menu [PLC] kemudian pilih [Work Online]. Lampu
indikator COMM pada PLC akan menyala berkedip jika PLC berhasil komunikasi / online
dengan komputer.
Ada beberapa proses yang dapat dilakukan hanya setelah melakukan online terlebih dahulu,
diantaranya:
• Operating Mode :
• Mengubah status PLC (RUN, MONITOR, STOP/PROGRAM) • Menu
[PLC], pilih Operating Mode
• Transfer :
• Mentransfer program antara PLC dengan komputer.
• Menu [PLC], pilih Transfer:
• To PLC : Mengirim program dari komputer ke PLC (Download)
• From PLC : Mengambil program dari PLC ke komputer (Upload)
• Compare with PLC : Membandingkan program yang ada di dalam
komputer dengan program dalam PLC.
• Clear Data Area : Menghapus memory PLC • Menu [Memory]
• Monitoring :
• Memonitor status I/O PLC
• Menu [PLC] pilih monitor kemudian monitoring
• Force :
• Memaksakan status alamat tertentu menjadi ON / OFF
• Menu [PLC] pilih Force (kursor berada pada alamat yang akan di-force)
• Operasi Force dapat dilakukan jika sedang dilakukan operasi monitoring •
Status alamat yang di-force dapat dilihat pada window PLC Memory
• Online Edit :
• Mengedit diagram ladder saat Online
• Menu [Program], pilih Online Edit
