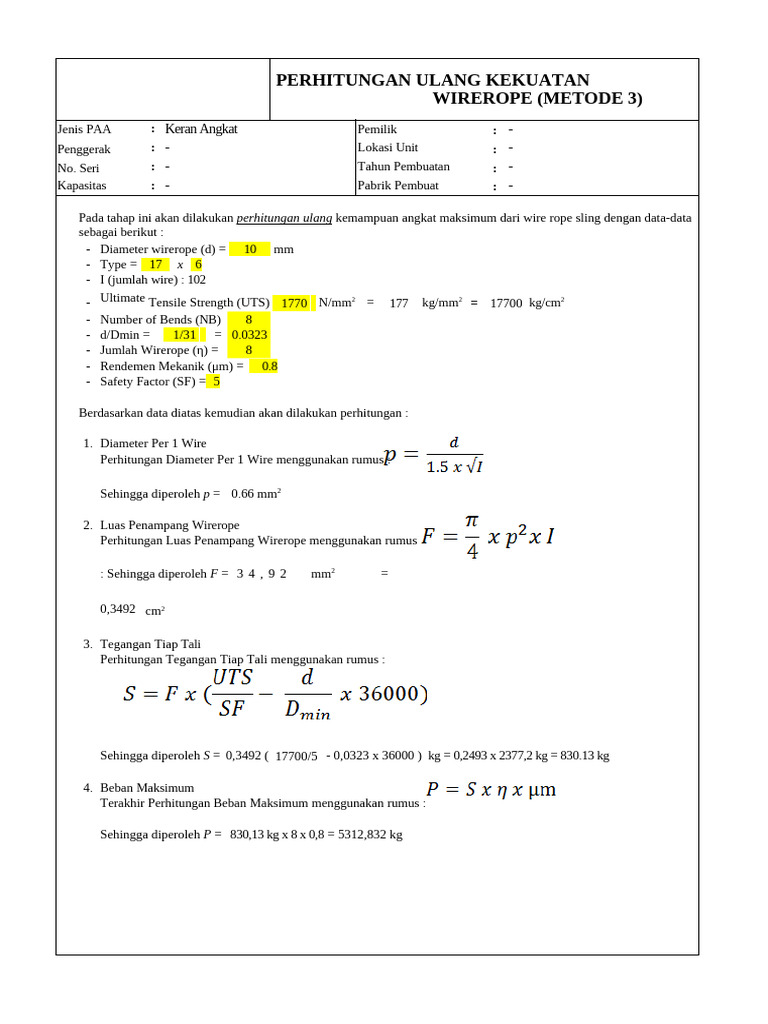

PERHITUNGAN ULANG KEKUATAN
WIREROPE (METODE 3)
Jenis PAA : Keran Angkat Pemilik : -
Penggerak : - Lokasi Unit : -
No. Seri : - Tahun Pembuatan : -
Kapasitas : - Pabrik Pembuat : -
Pada tahap ini akan dilakukan perhitungan ulang kemampuan angkat maksimum dari wire rope sling dengan data-data
sebagai berikut :
- Diameter wirerope (d) = 10 mm
- Type = 17 x 6
- I (jumlah wire) : 102
- Ultimate Tensile Strength (UTS) 1770 N/mm2 = 177 kg/mm2 = 17700 kg/cm2
- Number of Bends (NB) 8
- d/Dmin = 1/31 = 0.0323
- Jumlah Wirerope (η) = 8
- Rendemen Mekanik (μm) = 0.8
- Safety Factor (SF) = 5
Berdasarkan data diatas kemudian akan dilakukan perhitungan :
1. Diameter Per 1 Wire
Perhitungan Diameter Per 1 Wire menggunakan rumus :
Sehingga diperoleh p = 0.66 mm2
2. Luas Penampang Wirerope
Perhitungan Luas Penampang Wirerope menggunakan rumus
: Sehingga diperoleh F = 3 4 , 9 2 mm2 =
0,3492 cm2
3. Tegangan Tiap Tali
Perhitungan Tegangan Tiap Tali menggunakan rumus :
Sehingga diperoleh S = 0,3492 ( 17700/5 - 0,0323 x 36000 ) kg = 0,2493 x 2377,2 kg = 830.13 kg
4. Beban Maksimum
Terakhir Perhitungan Beban Maksimum menggunakan rumus :
Sehingga diperoleh P = 830,13 kg x 8 x 0,8 = 5312,832 kg
NUMBER OF BENDS & TABEL d/Dmin
Jenis PAA : - Pemilik : -
Penggerak : - Lokasi Unit : -
No. Seri : - Tahun Pembuatan : -
Kapasitas : - Pabrik Pembuat : -
1. Yang dimaksud jumlah tekukan (number of bend) adalah jumlah tekukan tali yang dialami selama
memindah beban pada system pulley. Satu tekukan adalah perubahan arah tali dari lurus menjadi
tertekuk atau dari tertekuk menjadi lurus. Bila tertekuk kekiri kemudian tertekuk kekanan maka ditempat
tersebut dihitung dua tekukan. Berikut contohnya :
2. Harga d/Dmin diperoleh dari tabel berikut :
