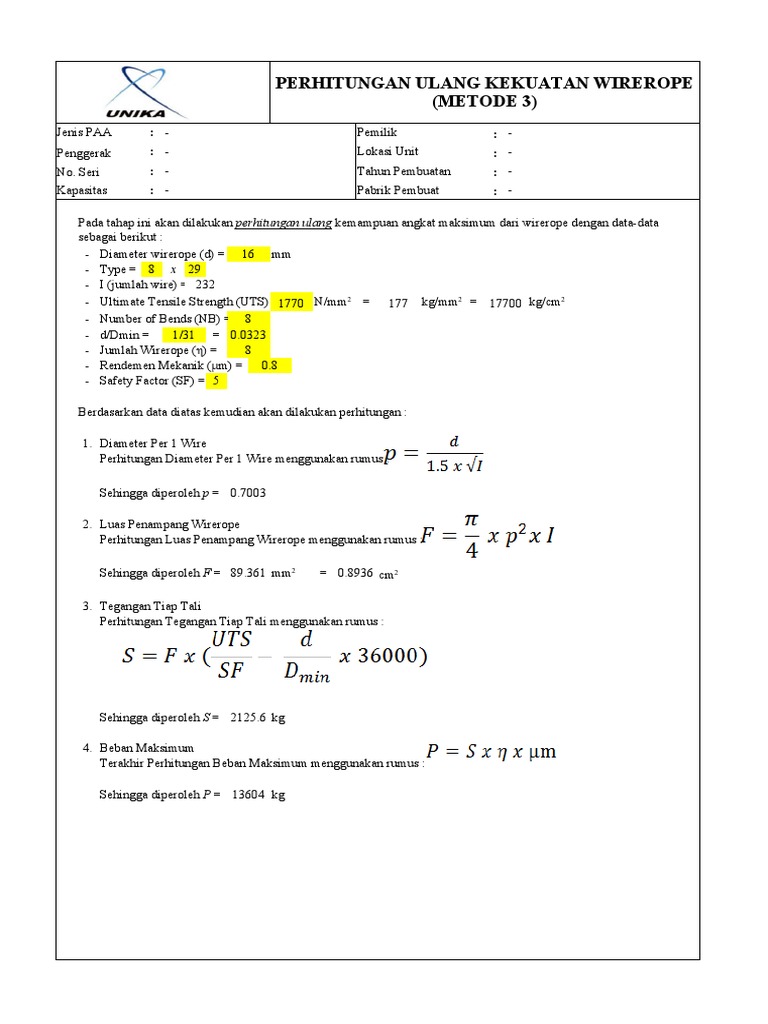

PERHITUNGAN ULANG KEKUATAN WIREROPE

(METODE 3)
Jenis PAA : - Pemilik : -
Penggerak : - Lokasi Unit : -
No. Seri : - Tahun Pembuatan : -
Kapasitas : - Pabrik Pembuat : -

Pada tahap ini akan dilakukan perhitungan ulang kemampuan angkat maksimum dari wirerope dengan data-data
sebagai berikut :
- Diameter wirerope (d) = 16 mm
- Type = 8 x 29
- I (jumlah wire) = 232
- Ultimate Tensile Strength (UTS) 1770 N/mm2 = 177 kg/mm2 = 17700 kg/cm2
- Number of Bends (NB) = 8
- d/Dmin = 1/31 = 0.0323
- Jumlah Wirerope (η) = 8
- Rendemen Mekanik (μm) = 0.8
- Safety Factor (SF) = 5

Berdasarkan data diatas kemudian akan dilakukan perhitungan :

1. Diameter Per 1 Wire

Perhitungan Diameter Per 1 Wire menggunakan rumus :

Sehingga diperoleh p = 0.7003

2. Luas Penampang Wirerope

Perhitungan Luas Penampang Wirerope menggunakan rumus :

Sehingga diperoleh F = 89.361 mm2 = 0.8936 cm2

3. Tegangan Tiap Tali

Perhitungan Tegangan Tiap Tali menggunakan rumus :

Sehingga diperoleh S = 2125.6 kg

4. Beban Maksimum
Terakhir Perhitungan Beban Maksimum menggunakan rumus :

Sehingga diperoleh P = 13604 kg

 NUMBER OF BENDS & TABEL d/Dmin

Jenis PAA : - Pemilik : -

Penggerak : - Lokasi Unit : -
No. Seri : - Tahun Pembuatan : -
Kapasitas : - Pabrik Pembuat : -

1. Yang dimaksud jumlah tekukan (number of bend) adalah jumlah tekukan tali yang dialami selama
memindah beban pada system pulley. Satu tekukan adalah perubahan arah tali dari lurus menjadi tertekuk
atau dari tertekuk menjadi lurus. Bila tertekuk kekiri kemudian tertekuk kekanan maka ditempat tersebut
dihitung dua tekukan. Berikut contohnya :

2. Harga d/Dmin diperoleh dari tabel berikut :
