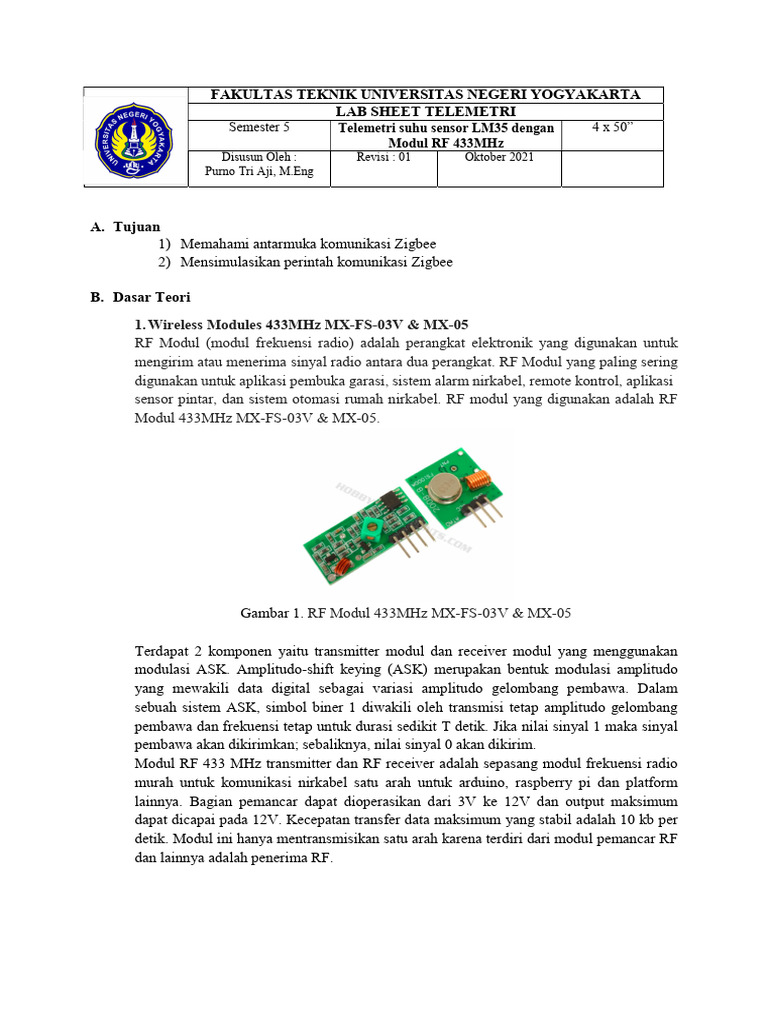

FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
A. Tujuan
1) Memahami antarmuka komunikasi Zigbee
2) Mensimulasikan perintah komunikasi Zigbee
B. Dasar Teori
1. Wireless Modules 433MHz MX-FS-03V & MX-05
RF Modul (modul frekuensi radio) adalah perangkat elektronik yang digunakan untuk
mengirim atau menerima sinyal radio antara dua perangkat. RF Modul yang paling sering
digunakan untuk aplikasi pembuka garasi, sistem alarm nirkabel, remote kontrol, aplikasi
sensor pintar, dan sistem otomasi rumah nirkabel. RF modul yang digunakan adalah RF
Modul 433MHz MX-FS-03V & MX-05.
Gambar 1. RF Modul 433MHz MX-FS-03V & MX-05
Terdapat 2 komponen yaitu transmitter modul dan receiver modul yang menggunakan
modulasi ASK. Amplitudo-shift keying (ASK) merupakan bentuk modulasi amplitudo
yang mewakili data digital sebagai variasi amplitudo gelombang pembawa. Dalam
sebuah sistem ASK, simbol biner 1 diwakili oleh transmisi tetap amplitudo gelombang
pembawa dan frekuensi tetap untuk durasi sedikit T detik. Jika nilai sinyal 1 maka sinyal
pembawa akan dikirimkan; sebaliknya, nilai sinyal 0 akan dikirim.
Modul RF 433 MHz transmitter dan RF receiver adalah sepasang modul frekuensi radio
murah untuk komunikasi nirkabel satu arah untuk arduino, raspberry pi dan platform
lainnya. Bagian pemancar dapat dioperasikan dari 3V ke 12V dan output maksimum
dapat dicapai pada 12V. Kecepatan transfer data maksimum yang stabil adalah 10 kb per
detik. Modul ini hanya mentransmisikan satu arah karena terdiri dari modul pemancar RF
dan lainnya adalah penerima RF.
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
2. Sensor Suhu LM35
LM35 adalah komponen sensor suhu berukuran kecil seperti transistor (TO-92), LM35
mampu mengukur suhu hingga 100 derajad celcius. LM35 memiliki fungsi untuk
mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. LM35
memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan
sensor suhu yang lain. LM35 juga mempunyai keluaran impedansi yang rendah dan
linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian
kendali khusus serta tidak memerlukan penyetelan lanjutan. Dengan tegangan keluaran
yang terskala linear dengan suhu terukur, yakni 10 milivolt per 1 derajat celcius.
Sensor suhu IC LM35 memiliki 3 pin, yaitu pin 1 berfungsi sebagai sumber tegangan
kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout
dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi
sensor LM35 yang dapat digunakan antar 4 Volt sampai 30 Volt. Keluaran sensor ini
akan naik sebesar 10 mV setiap derajat celcius.Dan pin3 sebagai ground.
Gambar 2. Sensor LM35
C. Alat dan Bahan
1) Laptop/PC
2) Software Proteus
3) Software Arduino IDE
D. Langkah Kerja
1) Buat rangkaian transmitter seperti gambar di bawah ini.
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
Komponen yang dibutuhkan Transmitter :
a) Arduino UNO
b) LM35
c) LM044L
d) Modulo TX
2) Buat rangkaian receiver seperti gambar di bawah ini..
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
Komponen yang dibutuhkan Receiver :
a) Arduino UNO
b) LM044L
c) Modulo RX
d) Virtual Monitor
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
3) Ketikkan sketch untuk transmitter berikut ini.
4) Ketikkan sketch untuk receiver berikut ini.
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
5) Kemudian verify sketch, hasil compile kemudian dicopy paste ke arduino transmitter
maupun receiver.
6) Running software proteus. Maka akan muncul virtual terminal di sisi reveiver sebagai
berikut ini.
FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA
LAB SHEET TELEMETRI
Semester 5 Telemetri suhu sensor LM35 dengan 4 x 50”
Modul RF 433MHz
Disusun Oleh : Revisi : 01 Oktober 2021
Purno Tri Aji, M.Eng
E. Diskusi dan Pertanyaan
1. Lakukan perubahan suhu naik dan turun pada LM35! Bagaimana tampilan pada LCD
transmitter dan recciver?
2. Buat kesimpulan dari percobaan di atas!
