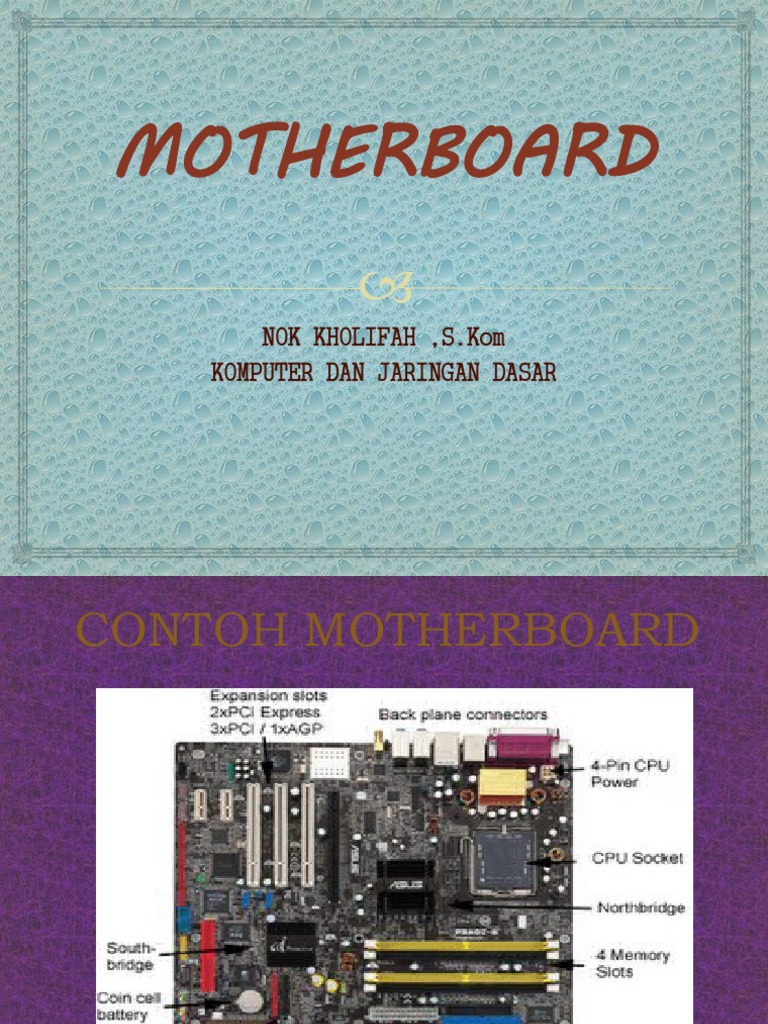

MOTHERBOARD


NOK KHOLIFAH ,S.Kom
KOMPUTER DAN JARINGAN DASAR
CONTOH MOTHERBOARD


 Bagian dari motherboard

1. Socket processor
2. Chipset

 Northbridge
 Southbridge
3. Expantion slot
 PCI
 AGP
 PCI express
4. Slot RAM
5. Slot hard disk/optical drive
 Sata
 IDE
Bagian dari motherboard
6. Power Suply
7. Front panel pin 
8. BIOS
9. Batterai CMOS
10.i/o port
 Ps/2 (mouse dan keyboard)
 USB
 Audio jack
 LAN /ethernet
 VGA (onboard)
 Paralel port
 Serial port
 SOCKET processor


 Soket adalah tempat dudukan prosesor pada
motherboard. Dudukan ini berbentuk segi empat
dengan lubang-lubang kecil tempat tertancapnya
kaki-kaki (pin-pin) prosesor yang tersusun
membentuk matriks 2 dimensi. Susunan, letak, dan
jarak antar lubang sama persis dengan susunan,
letak, dan jarak antar pin-pin pada prosesor.
MB PENTIUM III


PIII MEMAKAI SOCKET 370

INTEL PENTIUM III

MB PIV

P IV SOCKET 478


MB INTEL DUAL CORE


SOCKET LGA 775


 PROCESSOR LGA 775
PENTIUM 4


INTEL DUAL CORE

CORE 2 DUO


MB LGA 1156

SOCKET 1156


PROCESSOR DENGAN LGA 1156
CORE i3
CORE i5


MB LGA 1366


SOCKET LGA 1366


PROCESSOR DENGAN LGA 1366

CORE i5
 CORE i7
PROCESSOR DENGAN LGA 1155


SOCKET LGA 1155


PROCESSOR DENGAN LGA 1155
CORE i3 SANDY
BRIDGE 
PROCESSOR DENGAN LGA 1155
CORE i5 SANDY
BRIDGE 
PROCESSOR DENGAN LGA 1155

CORE i7 SANDY
BRIDGE 
Processor ivy bridge

Motherboard ivy bridge

 Prosessor ini masih menggunakan motherboard
dengan socket LGA 1155.

 Perbedannya sandy dan ivy yaitu ivy merupakan

penyempurnaan dari sandy sehingga lebih cepat dan
grafisnya lebih bagus serta daya yang diperlukan
lebih hemat
SELAIN PROCESSOR INTEL, ADA JUGA
PROCESSOR DENGAN MERK AMD



Soket A (untuk prosesor AMD
dengan jumlah
 pin 462)
Soket AM2 (untuk prosesor
AMD dengan jumlah pin 940)
Ada juga socket terbaru AMD
dengan nama Socket AM3
jumlah pin ada 941 pin
SOCKET 754

MB AMD SOCKET 939

SOCKET 939

PROCESSOR SOCKET
939

MB AMD SOCKET AM2


SOCKET AM2


PROCESSOR SOCKET AM2


PIN 939 DAN AM2


MB AMD SOCKET AM3


MB AMD SOCKET AM3


PROCESSOR SOCKET AM3


 Chipset motherboard

 Northbridge adalah bagian yang menghubungkan
prosesor (CPU) ke sistem memori dan graphics
controller (AGP dan PCI Express) melalui bus
berkecepatan tinggi, dan ke southbridge
 Southbridge adalah bagian dari chipset yang
mengontrol bus IDE, USB, dukungan Plug and Play,
menjembatani PCI dan Isa (motherboard lama
sekarang slot isa udah gak ada), mengontrol
keyboard dan mouse, fitur power management dan
sejumlah perangkat lainnya.
Chipset motherboard


Chipset motherboard


Chipset motherboard


 Expansion slot

 PCI 
 PCI EXPRESS
 AGP
 PCI
•SUOND CARD
•LAN CARD

•MODEM
•TV TUNER
•MIDI
•CCTV
•DLL

FREKWENSI KEC PCI 33 MHZ

BANDWIDTH MENCAPAI 500 MB/s
 AGP
•UNTUK SLOT 
VGA CARD
JENIS SLOT AGP :

AGP 1X KEC 66 MHZ

AGP 2X KEC 133 MHZ
AGP 4X KEC 266 MHZ
AGP 8X KEC 533 MHZ

FREKWENSI KEC AGP 66, 133, 266, 533 MHZ

BANDWIDTH MENCAPAI 2,1 GB/s
 PCI EXPRESS
JENIS PCI EXPRESS

 PCI EXPRESS
Digunakan untuk

Device / perlatan
tambahan

Device / perlatan
tambahan

Device / perlatan
tambahan

VGA CARD
PERBANDINGAN SLOT AGP PCI-E


CONTOH VGA AGP
DANPCI-E

AGP
PCI-E
SLOT RAM

JENIS JENIS RAM

PERBEDAAN DDR 3
DAN
 4
PERBEDAAN RAM

JENIS JENIS RAM

 SLOT
HARDISK/OPTICAL

DRIVE
•IDE
•SATA
SLOT POWER SUPPLY


JENIS JENIS JUMPER

JUMPER Clear CMOS


Jumper CMOS biasanya terletak di dekat Baterai CMOS. Biasanya

terdapat 3 kaki (pin) pada jumper ini. Fungsinya adalah untuk
menyimpan dan me-reset CMOS (sebuah IC program pada
Motherboard) pada posisi default (Setting Awal/Pabrik).
 JUMMPE/BUS SPEED BUS CLOCK

Jumper Bus Clock/Bus Speed

Jumper ini berfungsi untuk

menyeting Bus Clock pada
processor. Pada saat ini, hampir
bisa dibilang jumper ini jarang
digunakan. Fungsi setting yang
tadinya diatur oleh jumper
sekarang sudah dibuat outo atau
bisa disetting lewat BIOS.
 JUMPER BUS RATIO

 JUMPUER BUS RATIO

jumper Bus Clock/FSB, jumper ini pun bisa

dibilang sudah tidak dipergunakan kembali.
Jumper ini adalah ratio perkalian dari
processor. Misalnya processor Pentium I 133
MHz dengan Bus/FSB 66, maka Rationya
adalah 2x. Maka kita melakukan setting sesuai
dengan petunjuk yang terdapat pada
keterangan baik di Motherboard maupun buku
manual.
 .

JUMPER VGA

 JUMPER VGAJumper ini biasanya
terdapat pada Motherboard yang
menyediakan VGA onboard beserta
Slot VGA sebagai tambahan.
Jumper, biasanya terdiri dari 3
kaki/pin yang digunakan untuk
memilih apakah yang digunakan
VGA onboard nya atau Slot VGA.
Sama sepert jumper bus clock,
jumper ini sudah jarang
dipergunakan dan diganti dengan
outo setting, sehingga tanpa
melakukan setting apapun, VGA
akan memilih sendiri yang mana
yang dipergunakan
 JUMPER AUDIO
Jumper Sound, adalah
 Jumper Sound, adalah
jumper yang dipergunakan jumper yang dipergunakan
untuk mengaktifkan suara. untuk mengaktifkan suara.
Jumper ini biasanya terdiri Jumper ini biasanya terdiri
dari 10 pin berjejer dengan dari 10 pin berjejer dengan
pin nomor 8 kosong. Jika pin nomor 8 kosong. Jika
pengguna mengaktifkan pengguna mengaktifkan
Audio di depan Casing, Audio di depan Casing,
maka otomatis, soket Audio
di casing telah mengaktifkan
maka otomatis, soket Audio
jumper Audio ini di casing telah mengaktifkan
jumper Audio ini
 

JUMPER USB POWERJumper ini ada di hampir semua

Motherboard yang memiliki USB Socket. Jumper ini terdiri
dari 3 kaki/pin. Jika tidak dipasang, maka USB anda tidak
akanberfungsi. Jika di pasang pada salah satu kaki, misalnya
pin 1 dengan pin 2 atau pin 2 dengan pin 3, maka akan punya
pengaruh yang berbeda. Yang satu tidak akan bisa
mengaktifkan USB di DOS

Jumper ini biasanya terdapat
pada Motherboard yang memiliki
fasilitas 2 jenis Slot memory,
misalnya Motherboard yang
memiliki slot memory SDRAM
dan DDR1, atau DDR1 dengan
DDR2, maka untuk memilih salah
satu slot diperlukan setting
jumper memory.
JUMPER
Jumper pada Harddisk atau
Optical Disk CDRom, DVD,

Jumper pada Harddisk dan
Optikal Disk biasanya
untuk menentukan status
pada harddisk atau optical
disk. Status pada
harddisk/optical disk
apakah akan dijadikan
Master atau Slave.
FRONT PANEL PIN






BIOS


BATTERAI CMOS


POWER SUPPLY

MACAM MACAM
KABEL

KABEL POWER SUPLY

WARNA KABEL

WARNA KABEL
POWER DAN

VOLTASENYA

KABEL SATA DAN
ATA

KABEL SATA





 I/O PORT


•Ps/2
•USB
•Audio Jack
•LAN
•VGA (optinal)
•Paralel Port
•Serial Port
MACAM MACAM
BAUT

Silahkan perhatikan gambar di atas, berikut ini adalah
penjelasannya:
1. Baut nomor (1) digunakan untuk memasang kipas/
fan pada casing komputer
2. Baut nomor (2) adalah untuk motherboard. Baut ini
harus dikombinasikan dengan ring nomor (8) dan mur
(4). Ring berwarna merah tersebut berfungsi sebagai
ground supaya tidak nyetrum ketika memegang casing
komputer
3. Baut nomor (3) untuk memasang harddisk dan SSD,
bisa juga untuk DVD-RW
4. Baut nomor (5) untuk memasang VGA/ Graphic Card
5. Baut nomor (6) digunakan untuk memasang Power
Supply (PSU)
6. Baut nomor (7) untuk mengunci side panel casing
sebelah kiri dan kanan.
 CARA PASANG
BAUT
Cara Memasang Baut Pada PC atau Komputer
Dekstop
Setelah memahami macam-macam baut beserta

fungsinya, langkah selanjutnya adalah memastikan
bahwa bautnya telah lengkap dan siap dipasang.
Peralatan yang dibutuhkan adalah obeng plus (+)
kecil dan obeng min (-) ukuran sedang.
Cara mengencangkan baut harus diputar searah
jarum jam/ ke kanan sampai rapat dan presisi.
Jangan terlalu kencang biar tidak dol/ rusak ulir
pengaitnya
 SELESAI

TENGGOROKAN
KERING
 ULANGAN HARIAN

SIAP KAN KERTAS DAN
BOLPEN
TUTUP BUKU
UALANGAN HARIAN
MATERI YANG POWER POINT
 
ULANGAN
 SELAMAT
MENGERJAKAN
SOAL NOMER ABSEN
GANJIL

 1. Jelaskan fungsi matherboard?
 2. Sebutkan jenis jenis matherboard?
 3. Sebutkan bagian - bagian dari matherbord?
 4. Sebutkan berbedaan antara soket dan slot?
 5 Jelaskan matherboard pentium III dengan soket
berapa?
 6. Jelakan matherboard pentium IV cocoknya dengan
prosesor apa?
 7 Jelaskan matherbord LGA 775 cocoknya dengan
prosesor apa?

 
 8. Jelaskan matherbord LGA 1155 cocoknya dengan
prosersor apa?
 9. Jelaskan perbedaan Northbridge dan Southbridge
 10. jelaskan perbedaan sandy dan ivy bridge?
 11. jelaskan dan gambarkan chipset matherbord?
 12 .sebutkan expansion slot?
 13. jelaskan perbedaan PCI ,PCI Expres dan AGP?
 14. gambarkan dan jelaskan jenis jenis slot PCI
expres?
 
 15 . Jelaskan perbedaan RAM DDR,
DRR2,DD3,DRR4?
 16. sebutkan dan jelaskan jenis jenis jumper?
 17. sebutkan dan jelaskan Front panel?
 18. sebutkan dan jelaskan jenis jenis kabel yang ada
di Power suppy?
 19.sebutkan dan jelaskan I/O prot?
 20 sebutkan dan jelaskan macam macam baut beserta
cara pemakaianya?
