ANTENNA ARRAY

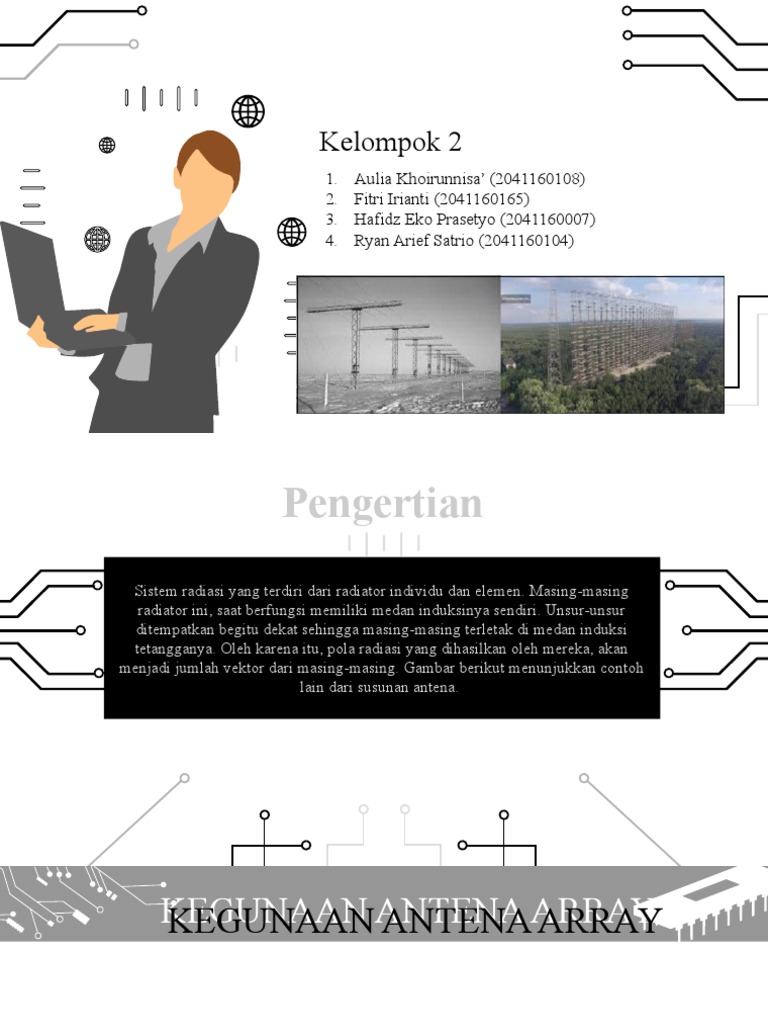

Kelompok 2
1. Aulia Khoirunnisa’ (2041160108)
2. Fitri Irianti (2041160165)
3. Hafidz Eko Prasetyo (2041160007)
4. Ryan Arief Satrio (2041160104)
 Pengertian
Sistem radiasi yang terdiri dari radiator individu dan elemen. Masing-masing
radiator ini, saat berfungsi memiliki medan induksinya sendiri. Unsur-unsur
ditempatkan begitu dekat sehingga masing-masing terletak di medan induksi
tetangganya. Oleh karena itu, pola radiasi yang dihasilkan oleh mereka, akan
menjadi jumlah vektor dari masing-masing. Gambar berikut menunjukkan contoh
lain dari susunan antena.
 KEGUNAAN
KEGUNAANANTENA
ANTENAARRAY
ARRAY

1 2 3 4 4
Menghasilkan pola Meningkatkan Memungkinkan Memungkink Meningkatkan
radiasi yang memiliki daya radiasi. diterapkannya gain dan
karakteristik tertentu
an antenna
diversity direktivitas
yang diinginkan
(misalnya space
bekerja antenna.
beberapa elemen
menjadi satu (tunggal). diversity) bandwidth
yang lebar.
 Faktor Penting

Konfigurasi
geometris dari
seluruh antenna
(linear, circular,
rectangular)
Pola radiasi relative
dari masing-masing
elemen
Jarak individual
antenna
terhadap lainnya

Amplitudo dari masing-masing Fase dari masing-

elemen. masing elemen

1 2 3 4 5
 Karakteristik
Dalam perancangan antenna
Antena
array yang perlu diperhatikan Antena memancarkan radiasi secara individual.
adalah jarak antar elemen dan
panjang elemen menurut
panjang gelombang.

Untuk membentuk sinar radiasi yang memiliki gain

tinggi, directivity tinggi, kinerja yang baik, dan
kerugian minimum diperlukan penjumlahan radiasi
dari seluruh elemen.

Elemen-elemen pada antenna array Terdapat radiator yang masing-masing

ditempatkan begitu dekat, sehingga berfungsi memiliki medan induksinya
masing-masing terletak dimedan sendiri.
induksi tetangganya.
Sifat Antena Array
01
Omnidirectional
Mengirim dan menerima sinyal
radio dari segala arah
03
Menerima secara efisien sinyal
yang diinginkan tanpa memindai
bandwidth
02
Directional
Mengirim dan menerima sinyal
radio dari segala arah
04
Mempunyai perubahan
resistansi dan reaktansi yang
kecil terhadap frekuensi sinyal
 Parameter diagram radiasi dari
Array
Amplitudo arus dan
Konfigurasi geometris Jarak dari satu elemen ke tegangan yang
elemen lain dipasangkan pada feeding
1. Linier elemen antena
2. Circular
3. Planar
4. Secara 3D dalam ruang

Phase arus atau tegangan Diagram radiasi masing-

ada feeding. masing elemen.
Pola Radiasi Antena Array
Pola radiasi antena array lebih besar pada arah tertentu
dan lebih kecil pada arah yang lain. Pola radiasi yang
dihasilkan antena array dinamakan Array Faktor (AF).

 Pola radiasi dapat digambarkan dengan menggunakan

persamaan berikut :
AF = A0
Dimana :
N = Jumlah elemen
A = Pusat jari-jari AF
PENGARAHAN POLA RADIASI
ANTENA ARRAY
Pola radiasi pada arah endfire Pola radiasi pada arah broad side

Antena tersebut mempunyai pola radiasi Antena disebut mempunyai pola radiasi
pada arah endfire jika pola radiasi pada arah broad side jika pola radiasi
maksimum pada arah 0 bidang antenna. maksimum berada pada daerah tegak
lurus bidang antenna.
Jenis-Jenis Antena Array
Parasitic
Collinear
Array
Array

Broad side Yagi-Uda

Array Array

Log-periodic
End Fire Array
Array

Super-turnstile
Array
Collinear Array
1. Terdiri dari dua atau lebih dipol setengah
gelombang, yang ditempatkan di ujung ke
ujung.
2. Antena ini ditempatkan pada garis atau
sumbu yang sama, paralel atau collinear.
3. Array ini juga disebut sebagai broad
cast atau Omni-directional arrays.
4. Antena array yang dapat bekerja pada
rentang frekuensi antara 30 Mhz sampai 3
Ghz.
5. Termasuk antena uni-directional yang
memiliki gain tinggi.
 Broad Side
1. Array
Antena array yang dapat bekerja pada rentang
frekuensi antara 30 Mhz sampai 3 Ghz
mengikuti VHFdan UHF band.
2. Panjang antena khas di sisi yang luas array
adalah dari 2 sampai 10 panjang gelombang.
3. pola radiasi antenna ini tegak lurus pada sumbu
tempat susunan berada.
4. Memiliki susunan antena dalam bentuk yang
paling sederhana.
5. Memiliki sejumlah elemen dari ukuran yang
sama, sehingga membentuk titik collinear,
dengan semua dipole yang berada pada fase
yang sama.
End Fire Array
1. Memiliki susunan antena dalam bentuk yang
paling sederhana
2. Besarnya arus pada setiap elemen adalah
sama, tetapi terdapat perbedaan fasa antara
arus-arus tersebut.
3. Jarak dipol antenna ini adalah λ/4 atau 3λ/4.
Susunan ini tidak hanya membantu
menghindari radiasi yang tegak lurus
terhadap bidang antena, tetapi juga
membantu energi yang dipancarkan dialihkan
ke arah radiasi seluruh array.
Parasitic Array
Elemen parastic adalah elemen, yang bergantung
pada feed lain. Ia tidak memiliki feed sendiri. Oleh
karena itu, dalam jenis array ini menggunakan
elemen seperti itu, yang membantu meningkatkan
radiasi secara langsung.
Yagi-Uda Array
1. Antena Yagi-Uda adalah jenis antena yang paling umum
digunakan untuk penerimaan TV selama beberapa
dekade terakhir.
2. Jenis antena yang paling populer dan mudah digunakan
dengan kinerja yang lebih baik, yang terkenal dengan
gain dan directivity yang tinggi.
3. Antena array yang dapat bekerja pada rentang frekuensi
antara 30 Mhz sampai 3 Ghz.
 Log-Periodic Array
1. Antena yang impedansinya merupakan
fungsi frekuensi logaritmik periodik.
2. Antena yang memiliki untuk tujuan
komersial dan untuk menyetel rentang
frekuensi.
3. Antena array yang dapat bekerja pada
rentang frekuensi antara 30 Mhz sampai 3
Ghz.
4. Digunakan untuk komunikasi HF,jenis resepsi
TV tertentu. , semua pemantauan putaran di
pita frekuensi yang lebih tinggi.
 Turnstile Array
1. Antena array yang dapat bekerja pada rentang
frekuensi antara 30 Mhz sampai 3 Ghz yang
termasuk dalam pita VHF dan UHF.
2. Dua dipol setengah gelombang yang identik
ditempatkan pada sudut siku-siku satu sama lain
dan diumpankan dalam fase
3. Antena dapat digunakan dalam dua kemungkinan
mode. Dalam mode normal dan mode aksial.
 Super Turnstile Array
1. Gambar 1 menunjukkan susunan susunan
superturnstile dengan titik-titik merah sebagai
titik umpan. Gambar 2 menunjukkan susunan
turnstile bertumpuk yang digunakan dalam
komunikasi satelit.
2. Daya radiasi adalah 3dB di bawah radiasi
maksimum dipol setengah gelombang yang
memancarkan daya yang sama.
3. Digunakan untuk komunikasi VHF, siaran FM
dan TV, komunikasi militer, komunikasi satelit
Pengaplikasian Antena Array

Radar militer
Komunikasi wireless

Komunikasi dunia astronomi

Komunikasi satelit
Keuntungan dan Kerugian Antena Array

- Kekuatan sinyal meningkat

- Direktivitas tinggi
- Keuntungan tinggi diperoleh -Pemasangan dan Perawatan sulit
- Pemborosan daya berkurang -Diperlukan ruang eksternal yang besar
- Performa yang lebih baik diperoleh -Kerugian resitif meningka
