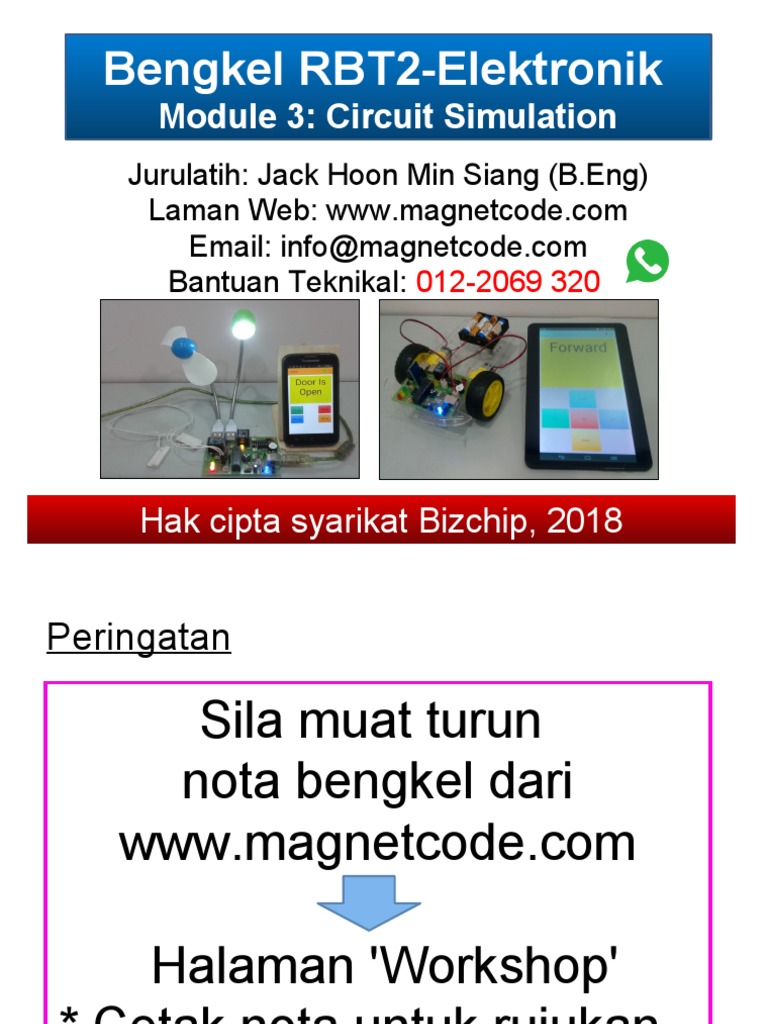

Bengkel RBT2-Elektronik

Module 3: Circuit Simulation

Jurulatih: Jack Hoon Min Siang (B.Eng)
Laman Web: www.magnetcode.com
Email: info@magnetcode.com
Bantuan Teknikal: 012-2069 320

Hak cipta syarikat Bizchip, 2018

Peringatan

Sila muat turun

nota bengkel dari
www.magnetcode.com

Halaman 'Workshop'
* Cetak nota untuk rujukan.
 Apa Yang Sudah Pelajari?
1. Module 1: Startup (Part 1)
--> Penyediaan Kelas
--> Informasi asas Mikropengawal,
peranti input, peranti output
--> Muat turun dan pasang
Magnetcode app.

2. Module 1: Startup (Part 2)

--> Guna Magnetcode buat contoh
projek (tanpa papan litar)

3. Module 2: Digital Output

--> Papan litar mikropengawal,
penggerak, pendawaian.
Objektif Bengkel Ini
Gunakan Magnetcode untuk
membuat projek simulasi.
Apa Yang Akan Pelajari?
1. Apakah Litar Simulasi?
2. Kegunaan Litar Simulasi
3. Jenis Litar Simulasi
4. Langkah Untuk Litar Simulasi
5. Senarai Komponent
6. Projek 1: Nyala Dan Padam LED (Litar Simulasi Tanpa
Pengaturcaraan)
7. Projek 2: Lampu Isyarat (Litar Simulasi Dengan
Pengaturcaraan)
1. Apakah Litar Simulasi? Buku Teks: 97

Ujian litar sebenar Ujian litar maya

- Litar Simulasi
1. Apakah Litar Simulasi?

Ujian litar sebenar Ujian litar maya

- Litar Simulasi
2. Kegunaan Litar Simulasi
Uji litar simulasi sebelum uji litar sebenar untuk:
a. Mengurangkan kerosakan.
b. Membetulkan kesilapan pendawaian tanpa tutor.

X X X
3. Jenis Litar Simulasi
Litar simulasi tanpa Litar simulasi dengan
pengaturcaraan pengaturcaraan
(litar tanpa Mikropengawal) (litar ada Mikropengawal)
4. Langkah Untuk Litar Simulasi
Kosongkan halaman 'Edit Circuit'

Tambah, padam, susun, ubah

komponen

Sambungkan semua komponen

'Run Simulation' litar simulasi

Simpan litar simulasi

 Tekan dan tahan 2 saat
5. Senarai Komponen untuk tambah komponen.

Susun atur Modul LED

6. Projek 1: Nyala Dan Padam LED
(Litar Simulasi Tanpa Pengaturcaraan)

Sambung
Wayar

Padam
Wayar
Klik

Tambah 5 Klik komponen Sambung dan

komponen untuk putar, ubah padam wayar
dan padam * guna dot biru sahaja.
6. Projek 1: Nyala Dan Padam LED
(Litar Simulasi Tanpa Pengaturcaraan)
Run Simulation

Klik

'Run Simulation' Klik suis untuk 'Stop Simulation'

dan uji nyalakan LED untuk henti uji
6. Projek 1: Nyala Dan Padam LED
(Litar Simulasi Tanpa Pengaturcaraan)

Simpan untuk
litar simulasi
masa depan.
Tetapi tidak
boleh dibuka di
komputer. Boleh zum
masuk dan
Simpan litar
zum keluar
sebagai gambar
untuk melihat
JPG (didalam
reka bentuk
folder 'mydata').
litar penuh.
Tak perlu guna
'Screen Capture'.
JPG boleh buka di
komputer.
7. Projek 2: Lampu Isyarat
(Litar Simulasi Dengan Pengaturcaraan)

Mikropengawal
- Halaman 'Home'
perlu ada arahan.

Ujian litar sebenar Ujian litar maya

7. Projek 2: Lampu Isyarat
(Litar Simulasi Dengan Pengaturcaraan)
'Simulator'

1. Dout1 = On

+
2. Background_Color=Red
3. Timer = 2 sec
4. Dout1 = Off
5. Dout2 = On
6. Background_Color=Green
7. Timer = 2 sec
8. Dout2 = Off
9. Dout3 = On
10. Background_Color=Yellow
11. Timer = 2 sec
12. Dout3 = Off
13. Goto = 1
Tidak perlu Litar simulasi
Pengaturcaraan
* Kod sama dengan Modul
papan litar * 'Clear All' sebelum
2. Tak perlu buat baru. sebenar lukis litar baru.
7. Projek 2: Lampu Isyarat
(Litar Simulasi Dengan Pengaturcaraan)
'Simulator'

1. Dout1 = On
2. Background_Color=Red
3. Timer = 2 sec
4. Dout1 = Off
5. Dout2 = On
6. Background_Color=Green
7. Timer = 2 sec
* Kod sama dengan 8. Dout2 = Off
Modul 2. Buka 9. Dout3 = On
sahaja. Tak perlu 10. Background_Color=Yellow
buat baru. 11. Timer = 2 sec Klik LED untuk
12. Dout3 = Off 'Edit' warna
13. Goto = 1
Masukkan arahan Sudah siap? Klik Siap lukis litar?
atau 'Open Project' 'Simulator' lukis litar 'Run Simulation'
7. Projek 2: Lampu Isyarat
(Litar Simulasi Dengan Pengaturcaraan)
Siap ujian?

'Stop
Background_Color = Red
Simulation'

Simpan litar

'Clear All'

Halaman litar Halaman grafik
