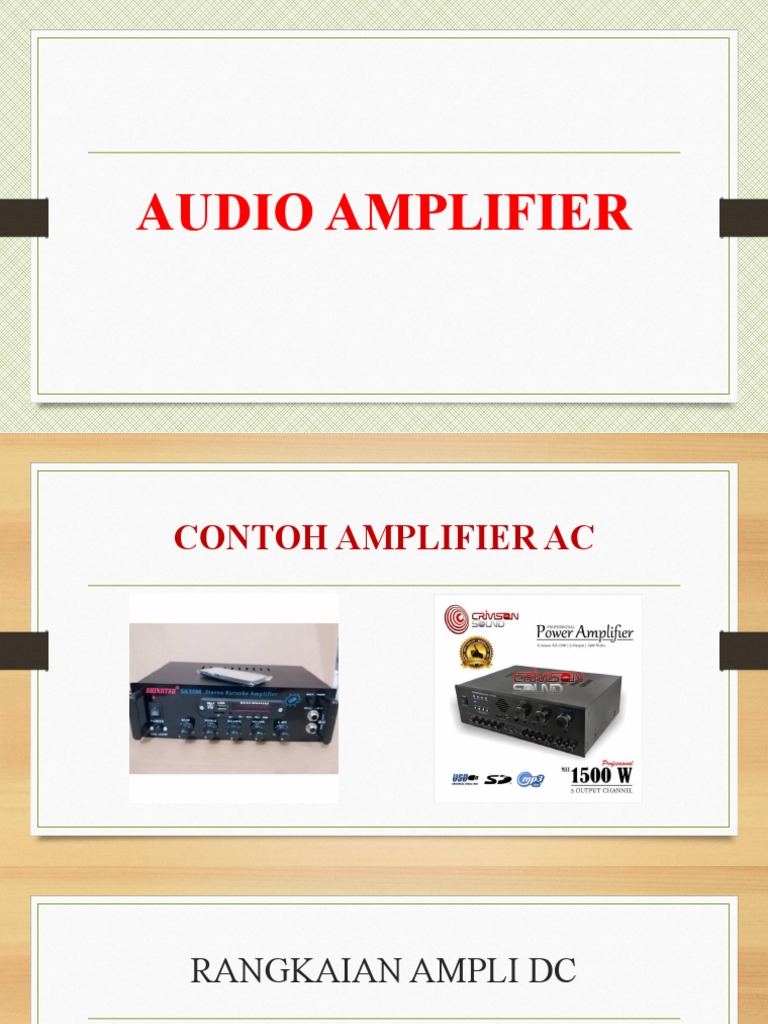

AUDIO AMPLIFIER

CONTOH AMPLIFIER AC
RANGKAIAN AMPLI DC
 AUDIO AMPLIFIER
• Sering di sebut juga Amplifier /Penguat Audio
• Penguatan audio terjemahan dari kata audio
amplifier.
• Audio artinya suara dan amplifier berarti penguat.
Jadi, penguat audio adalah alat penguat suara atau
pengeras suara (amplifier).
 Audio Amplifier

Adalah sebuah alat yang berfungsi memperkuat

sinyal audio (suara) dari sumber-sumber sinyal yang
masih kecil sehingga dapat menggetarkan membran
speaker dengan level tertentu sesuai kebutuhan.
BAGIAN BAGIAN AMPLIFIER
 BAGIAN BAGIAN AMPLIFIER
1.INPUT SINYAL
• Input sinyal dapat berasal dari beberapa sumber, antara lain dari
CD/DVD Player, Tape, Radio AM/FM, Microphone, MP3 Player,
Ipod,Handphone, Music Box dll.
• Untuk menyambungkan peralatan audio ke rangkaian, salah satunya
digunakan jack audio
• Masing-masing sumber sinyal tersebut mempunyai karakteristik yang
berbeda-beda.
• Bagian Input sinyal harus mempu mengadaptasi sinyal sinyal tersebut
sehingga sama pada saat dimasukkan ke penguat awal/ penguat depan
(pre-amp)
 2.Penguat Awal/Penguat Depan (Pre-amp)

• Penguat depan berfungsi sebagai penyangga dan penyesuai

level dari masing-masing sinyal input sebelum dimasukkan ke
pengatur nada.
• Hal ini bertujuan agar saat proses pengaturan nada tidak
terjadi kesalahan karena pembebanan/loading.
• Penguat depan harus mempunyai karakteristik
penyangga/buffer dan berdesah rendah.
 3. Pengatur Nada (Tone Control)
• Pengatur nada bertujuan menyamakan (equalize) suara yang
dihasilkan pada speaker agar sesuai dengan aslinya (Hi-Fi).
• Pengatur nada minimal mempunyai pengaturan untuk nada rendah
dan nada tinggi.
• Selain itu ada juga jenis pengatur nada yang mempunyai banyak kanal
pengaturan pada frekuensi tertentu yang biasa disebut dengan
Rangkaian Equalizer.
• Prinsip dasar pengaturan nada diperoleh dengan mengatur nilai R/C
resonator pada rangkaian filter.
 4.Penguat Akhir (Power Amplifier)
• Penguat Akhir adalah rangkaian penguat daya yang bertujuan
memperkuat sinyal dari pengatur nada agar bisa menggetarkan
membran speaker.
• Syarat utama sebuah penguat akhir adalah impedansi output yang
rendah(  antara 4-16 ohm) dan efisiensi yang tinggi.
• Karena kerja dari penguat akhir sangat berat maka biasanya akan
timbul panas dan dibutuhkan sebuah alat pendingin untuk mencegah
kerusakan komponen transistor penguat akhir karena terlalu panas.
• Untuk mengatasi panas yang tinggi pada power amplifier diperlukan
heatsink
 Power Amplifier
• Power Amplifier atau dalam bahasa Indonesia disebut dengan Penguat
Daya adalah sebuah rangkaian elektronika yang berfungsi untuk
memperkuat atau memperbesar sinyal masukan.
• Di dalam bidang Audio, Power Amplifier akan menguatkan sinyal
suara yang berbentuk analog dari sumber suara (Input) menjadi sinyal
suara yang lebih besar (Output).
• Sumber sinyal suara yang dimaksud tersebut dapat berasal dari alat-
alat Tranduser seperti Mikrofon yang dapat mengkonversikan energi
suara menjadi sinyal listrik.
• Sinyal listrik yang berbentuk sinyal AC tersebut kemudian diperkuat
arus (I) dan tegangannya (V) sehingga menjadi Output yang lebih
besar
 5. Speaker
• Speaker berfungsi mengubah sinyal listrik menjadi sinyal suara.
Semakin besar daya sebuah speaker biasanya semakin besar pula
bentuk fisiknya.
• Secara umum speaker terbagi menjadi tiga, yaitu Woofer (bass),
Squaker (middle), dan tweeter (high). Impedansi speaker antara 4 ohm,
8 ohm dan 16 ohm.
• Saat ini ada juga speaker yang disebut dengan subwoofer, yaitu speaker
yang mampu mereproduksi sinyal audio dengan frekuensi yang sangat
rendah dibawah woofer.
 Woofer
• Woofer merupakan kebalikan dari Tweeter – dikhususkan
untuk mereproduksi frekuensi audio yang lebih rendah
namun tetap menghasilkan audio seakurat mungkin.
Woofer menghandle suara pada frekuensi 40 Hz – 500 Hz.
Jadi, speaker woofer menghasilkan suara bass.

• Dalam dunia music, frekuensi rendah sama saja dengan

suara bass, dan oleh karena itulah woofer dan subwoofer
dapat memainkan suara bass dengan sangat baik.
 Midrange/Middle

• Dari namanya berarti jarak tengah/wajar. Artinya bahwa speaker

jenis Midrange merupakan tempatnya mayoritas suara yang
didengar oleh telinga manusia. Frekuensi yang dihandle Midrange
berkisar antara 250 Hz sampai 2.000 Hz.
• Biasanya Midrange secara akurat menciptakan suara alat musik gitar
string, biola, ketipung tak, tom-tam, piano, harmonika, dan terutama
suara vokal penyanyi.
 Tweeter

• Jenis speaker Tweeter dikhususkan untuk mereproduksi

frekuensi audio yang lebih tinggi namun tetap
menghasilkan audio seakurat mungkin.
• Frekuensi yang dihandle tweeter biasanya berkisar antara
2.000 Hz hingga 20.000 Hz.
• Maka dari itu, Tweeter manghandle/menghasilkan suara
treeble.
 Subwoofer

• Jenis speaker terakhir yang dikenal masyarakat adalah subwoofer.

Speaker ini adalah speaker yang mereproduksi audio paling rendah.
Frekuensi yang dihandlenya berkisar antara 20 Hz – 120 Hz.
• Rancangan subwoofer dikhususkan untuk audio home theater yang
memungkinkan untuk menciptakan suara dalam nan menggelegar
seperti suara gemuruh ledakan, benda jatuh, gemuruh suara pesawat,
ombak laut, pukulan, dan lainnya untuk membuat suasana menonton
film menjadi lebih dramatis.
 Power Supply
• Power Supply merupakan rangkaian pencatu daya untuk
semua rangkaian. Secara umum power supply
mengeluarkan dua jenis output, yaitu output teregulasi dan
tidak teregulasi.
• Output teregulasi dipakai untuk rangkaian pengatur nada
dan penguat awal, sementara rangkaian power supply tidak
teregulasi dipakai untuk rangkaian power amplifier.
CONTOH PERAKITAN AMPLIFIER DC
CONTOH PERAKITAN AMPLIFIER DC
CONTOH PERAKITAN AMPLIFIER
Merangkai Ampli Sederhana TDA2822
Merangkai Ampli DC
 Komponen
• 1. IC TDA2822

IC TDA2822 adalah sebuah chip berisi penguat audio kelas AB. Untuk mengoperasikan IC ini dibutuhkan
tegangan 1.8 – 15 Volt dan perlu tambahan beberapa komponen resistor, kapasitor, speaker, jack audio 3.5
•
Pada gambar sebelah kiri merupakan gambar skema tda2822. Urutan gambar kaki terlihat acak,
dimaksudkan untu gambar rangkaian mudah dipahami. Gambar sebelah kanan merupakan bentuk IC
TDA2822. Kaki nomor 1 sebelah kiri dari setengah lingkaran yang terdapat pada body, kaki IC urut no.1
sampai 8 membentuk pola U. sehingga dalam perakitan perlu diperhatikan nomor kaki pemasangan
komponen harus tepat jika tidak akan mengakibatkan rangkaian tidak berfungsi atau malah akan tibul
kerusakan.
 Komponen
• 2. Resistor

hal yg perlu diketahui tentang resistor :

- Gambar kotak atau garis zig-zag pada sebelah kiri merupakan simbol resistor.
- Ada 2 standar gambar simbol eletronik yang sering digunakan didunia(standar amerika dan eropa).
- Resistor memiliki nilai tertentu dengan satuan “ohm”
- Resistor yang memiliki 4 gelang, 5 gelang dan 6 gelang warna. Warna ini mengkodekan nilai dari
resistor.
10k ohm = coklat-hitam-oranye-emas
4.4 ohm = kuning-ungu-emas-emas
ctt: tidak ada aturan pemasangan kaki resistor. jadi bisa terbolak-balik
 Komponen
• 3. Kapasitor

- terdapat 2 jenis kapasitor yaitu kapasitor polar (a) dan kapasitor nonpolar (b)
- kapasitor polar lebih dikenal dengan nama Elco mempunyai kaki positif(+, kaki panjang)
dan negatif(-, kaki pendek), tanda garis hitam pada body kapasitor untuk menandai posisi kaki
negatif. nilainya kapasitansinya mudah dibaca karena tertulis jelas di body komponen tanpa
dikodekan.
- banyak macam dari kapasitor nonpolar, salah satunya adalah mylar. Tidak ada kaki positif
atau negatif jadi pemasangan bebas
0,1uF = 100nF = dikodekan dengan angka 104.
 Komponen
• 4. Speaker

speaker berfungsi untuk menghasilkan frekuensi suara dari rangkaian amply.

Pemilihan speaker yang tepat dibutuhkan untuk menghasilkan suara yang baik. Pada
gambar, speaker disimbolkan dengan RL.
* berdasar pengalaman speaker merupakan hal terpenting dalam menentukan hasil
suara yang dihasilkan baik atau buruk. Jika ingin mempunyai speaker aktif baik
maka harus menggunakan speaker yang bagus. Tetapi jika sebatas belajar speaker
sementara bisa menggunakan speaker dengan harga murah atau speaker bekas TV.
 Pelengkap
• 5. Jack Audio

Input rangkaian ini berasal dari HP, MP3, player, laptop atau peralatan pemutar audio lainnya. Untuk
menyambungkan peralatan audio ke rangkaian, salah satunya digunakan jack audio 3.5mm seperti pada gambar.
Saat jack audio dikupas terlihat ada 3 buah kabel. berikut penyambungannya:
- Kabel merah disambung ke In R(input Right)
- Kabel putih disambung ke In L(input Left)
- Kabel kuning adalah ground
jika warna kebel jack audio 3.5 selain yang telah disebutkan diatas seperti merah, putih, hitam atau kuning,
putih, hijau dan sebagainya maka konfigurasinya sbb
- hitam adalah ground, dua kabel sisanya input pemasangan R atau L terbalik tidak berpengaruh pada rangkaian
- hijau adalah ground, dua kabel sisanya input pemasangan R atau L terbalik tidak berpengaruh pada rangkaian
 6. Sumber Tegangan
•
VS Voltage Supply terkadang ditulis pula VCC. Artinya di kaki atau sambungan ini butuh disambungkan ke
suatu sumber tegangan positif (+)
Setiap peralatan elektronik membutuhkan tenaga berupa listrik untuk dapat bekerja. Tegangan dapat
diperoleh dari berbagai sumber misalnya battery atau listrik rumah. Pada kesempatan kali ini akan
memanfaatkan kabel usb yang nantinya bisa disambungkan ke-charger hp atau komputer untuk mendapat
tegangan 5V.
Saat mengupas kabel usb akan didapati 4 buah kabel (hijau”Gnd”, merah, kuning, putih”+”). Sambungkan
kabel warna putih ke Vs/kaki nomor 2 dan sambungkan pula kabel hijau ke ground rangkaian tda2822.

Gambar diatas adalah simbol ground(nol). Catatan : semua ground harus disatukan. Khusus bila
menggunakan charger HP biasanya muncul suara “desis” hal ini terjadi karena charger HP tidak bisa
memenuhi kebutuhan dari ampli yang dibuat. Sumber tegangan disarankan menggunakan 9 sampai 12V
dengan arus 500mA.
 7. Kabel

•
Kabel tebuat dari bahan penghantar listrik yang baik seperti tembaga.
Tembaga dilapisi isolator(plastik) untuk menghindari konsletting dengan
kabel lain. Isolator diberi warna hitam, merah, kuning, biru, oranye dll.
• Fungsinya untuk membedakan antara kabel supaya tidak tertukar dalam
pemasangan dan pengecekan. Yang paling umum kabel bewarna hitam
digunakan untuk ground dan merah untuk selain ground.
