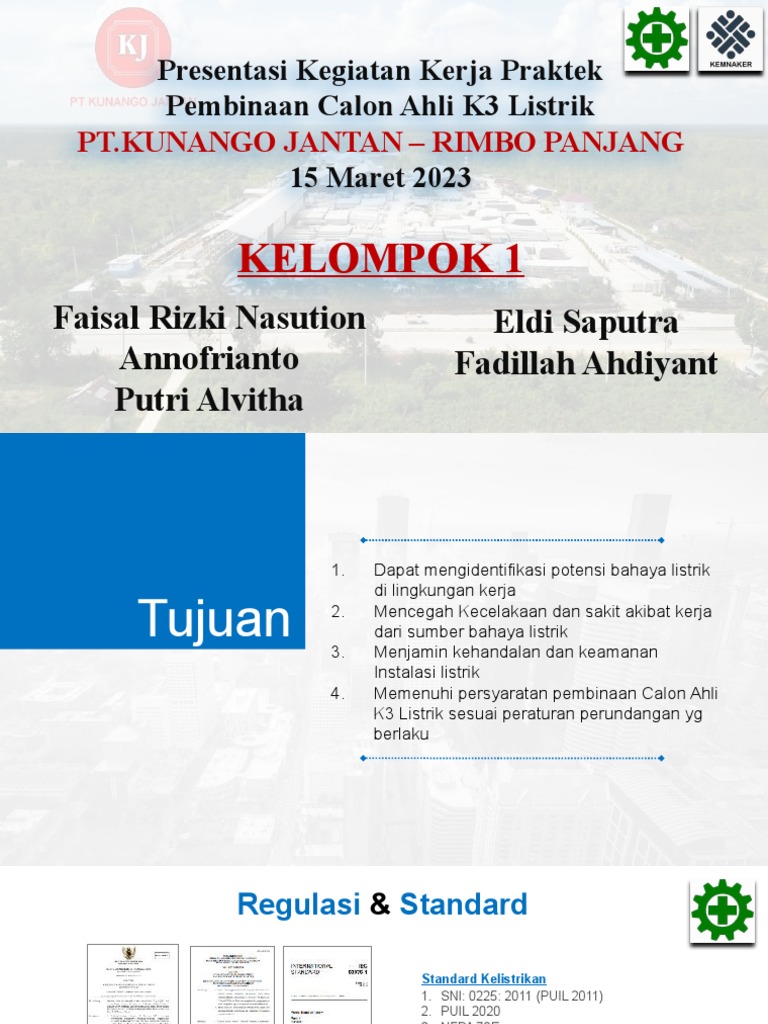

Presentasi Kegiatan Kerja Praktek

Pembinaan Calon Ahli K3 Listrik

PT.KUNANGO JANTAN – RIMBO PANJANG
15 Maret 2023

KELOMPOK 1
Faisal Rizki Nasution Eldi Saputra
Annofrianto Fadillah Ahdiyant
Putri Alvitha
 1. Dapat mengidentifikasi potensi bahaya listrik
di lingkungan kerja

Tujuan 2.

3.
Mencegah Kecelakaan dan sakit akibat kerja
dari sumber bahaya listrik
Menjamin kehandalan dan keamanan
Instalasi listrik
4. Memenuhi persyaratan pembinaan Calon Ahli
K3 Listrik sesuai peraturan perundangan yg
berlaku
 Regulasi & Standard

Standard Kelistrikan
1. SNI: 0225: 2011 (PUIL 2011)
2. PUIL 2020
3. NFPA 70E
4. National Electrical Code Handbook – 1996
5. IEC 60076 Power Transformator

Peraturan Perundang-Undangan Standard Kelistrikan

Peraturan Perundang-undangan
1. Undang – Undang No.1 tahun 1970, Tentang Keselamatan Kerja.
2. Undang - Undang No.30 tentang Ketenagalistrikan
3. Permenker RI No.12 tahun 2015, tentang Pemeriksaan dan Pengujian Listrik di tempat kerja.
4. Permenaker No.31 Tahun 2015 Perubahan Permenaker No.02 Tahun 1989 Tentang Penyalur Petir
5. Peraturan Menteri Tenaga Kerja RI No. 33 Tahun 2015, tentang perubahan Peraturan Menteri Tenaga
Kerja RI No. PER. 12/MEN /2015, tentang Keselamatan dan Kesehatan Kerja Listrik di Tempat Kerja
6. Kepdirjen Pembinaan Hubungan Industrial dan Pengawasan Ketenagakerjaan Nomor 84 Tahun 1998
 Company Profile
PT. Kunango Jantan

Kunango Jantan Group adalah Kelompok Usaha yang fokus

dalam penyediaan, pemrosesan, dan distribusi material
baja dan beton siap pakai untuk industri konstruksi, kelistrikan,
pertambangan, telekomunikasi, dan perhubungan.

Kunango Jantan Grup beroperasi di dua lokasi utama,

Padang dan Pekanbaru dimana setiap anak perusahaan
memiliki fasilitas produksi sendiri dan Grup juga memiliki
pusat R&D di Padang
Alat Ukur Peralatan Listrik

Tang Ampere Earth Tester

Tang ampere atau clamp meter Alat untuk mengukur nilai resistansi
merupakan alat ukur yang dibuat dari grounding
untuk mengukur besarnya arus listrik
pada sebuah penghantar listrik

Insulation Tester Thermogun

Alat untuk mengukur besarnya
nilai tahanan isolasi Thermogun adalah alat ukur suhu atau
termometer dengan metode non
kontak.

Volt Meter Luxmeter

Alat ukur yang digunakan untuk mengukur Luxmeter merupakan sebuah alat yang
beda potensial atau tegangan listrik dari mampu mengetahui serta mengukur
dua titik potensial listrik. seberapa besar intensitas cahaya yang
berada di suatu tempat
 Alat Pelindung Diri (APD)

Alat Pelindung Diri :

1.Helm Safety
2.Sepatu Safety
3. Pakaian Safety
4.Sarung Tangan Listrik
5.Face Shield
6.Masker
Content PEMBANGKIT LISTRIK
Jenis-jenis Pembangkit yang tersedia di PT.Kunango Jantan
sebagai sumber energi kelistrikan.

TRANSMISI LISTRIK
Menjelaskan Sistem Transmisi Listrik dari Pembangkit
Menuju Distribusi

DISTRIBUSI LISTRIK
Pembagian Distribusi listrik melalui panel PHB yang ter-
pasang

PENYALUR PETIR
Sistem Penyaluran Petir menuju Grounding
Pemeriksaan dan Pengujian
PT.Kunango Jantan – Rimbo Panjang

PEMERIKSAAN VISUAL
•Kondisi Pembangkit, Panel Transmisi, Distribusi,Penyalur Petir
•Komponen-komponen dalam panel instrumen
•Rambu tanda peringatan & Sarana Fire Protection
•Penandaan phasa, penandaan komponen-komponen
•Perlindungan terhadap kejutan listrik dan benda asing

PENGUJIAN & PENGUKURAN

•Pengukuran Tegangan dan Arus pada Panel Transmisi dan Distribusi
•Pengukuran Tahanan Isolasi Motor
•Pengukuran Tahanan Pembumian pada Penyalur Petir Gedung,
Pembangkit,Panel Utama.
•Pengukuran Suhu Transmisi Listrik
•Pengukuran Pencahayaan dan Kebisingan
 Pembangkit Listrik

Sumber Tenaga = PLN Sumber Tenaga = Generator Set

Kapasitas Daya = 20 kV Kapasitas Daya = 2000 kVA
Jenis Arus = AC, 3 Phasa Jenis Arus = AC, 3 Phasa
Tegangan = 380 V Tegangan = 400 V
Frekuensi = 50 Hz Frekuensi = 50 Hz
 Pembangkit Listrik
Note :
Tidak bisa mengukur arus
berbeban karena produksi
tidak bisa OFF
Dari hasil pengujian dan pengukuran diperoleh data
sbb :
Perhitungan penghantar dan proteksi Generator 2000 kVA
( 1600 Kw ) / 400 V
•
- KHA = 125 % x 2890 A = 3612 A
- Ukuran Kabel = NYY 3 X 300 mm2
- Pengaman = 115 % x 2890 = 3323 A
- Rating Circuit Breaker = ACB 4000 A
- Kapasitas genset & pemakaian max 80 % CB = 80% x 3323
= 2658 A
 Transmisi Listrik

Overview Transformator

Overview Trafo

Overview Panel Distribusi & Cu- Pengukuran Tegangan, Arus dan

bicle Suhu Transmisi Listrik sebagai
data pengujian
Transmisi Listrik
Dari hasil pengujian dan pengukuran diperoleh data
sbb :

‘Berdasarkan analisa, spesifikasi busbar yang

terpasang sudah memenuhi persyaratan PUIL
510.5.3.1, karena memiliki spesifikasi 2 x
Busbar Cu Ф 80 x 10mm dengan total Rating
Current = 2 x 1944 A = 3888 A ‘
Transmisi Listrik
Dari hasil pengujian dan pengukuran diperoleh data
sbb :
Pengukuran Arus Fasa Nilai
R  42.97 A
S 41.20 A
T 46.57 A
Nilai ketidakseimbangan Beban 0.67 % Standard PLN max = 8%

Pengukuran Tegangan Nilai

R–S 393 V

S–T 395,4 V
R=T 393,5 V
Nilai ketidakseimbangan Tegangan 0.3 % Standard PLN max = 1%
 Penyalur Petir
Umum
Lokasi : PT. Kunango Jantan
Objek : Sistem Pembumian Workshop Shelter 4 KJ
Layout : Tidak Ada
Gambar Detail : Tidak Ada
Laporan Berkala : Tidak Ada
Prosedur Uji : Ada
APD : Ada

Kondisi Alat Test

Alat Ukur : Kyoritsu 4102A
Kalibrasi : Tidak Ada
Daya Alat Uji : Baik

Kondisi Peralatan
Kondisi Sambungan : Baik
Kondisi Elektroda : Kurang baik, berkarat
Kondisi Down Conductor : Baik
Pengukuran Resistansi Pembumian
Metode Sejajar
 Pengukuran Resistansi Pembumian
Metode Sejajar
1. Buat rangkaian pengukuran seperti gambar pada slide sebelumnya.
a. Terminal E dihubungkan dengan Elektroda pentanahan
b. Terminal P dihubungkan dengan Elektroda sementara
c. Terminal C dihubungkan dengan Elektroda Bantu
2. Cek Batere alat ukur dengan memindah selector switch pada titik Batt. Check, kemudian tekan
tombol push-on. Bila jarum menunju pada bagian warna hijau pada skala maka berarti kondisi
batere bagus.
3. Atur selector switch pindah ke range pengukuran Ohm, dan pilih angka yang tepat ( dimulai dari
posisi X10 ).
4. Pastikan bahwa kabel-kabel penghubung telah terpasang dengan benar (lihat gambar 7).
5. Bila telah siap mulailah pengukuran dengan menekan tombol push-on dan atur penunjukan angka
hingga galvano-meter menunjuk angka nol, kemudian penekanan tombol push-on dilepas.
6. Tekan sekali lagi tombol push-on tanpa mengatur saklar posisi angka. Bila jarum tidak bergerak
( tetap pada angka nol ) berarti pengukuran sudah selesai. Catat angka pengukuran Ohm,
misalkan penunjukan pada Ohm 1,5 dan selector switch pada posisi X10, maka masukkan
dalam table hasil pengukurannya yaitu 10 x 1,5 = 15 Ohm ( hasil pengukuran = 15 Ohm ).
7. Lakukan pengukuran di atas mulai dari langkah 1, 2, 3, 4, 5, 6, dengan jarak bervariasi untuk
memperoleh hasil pengukuran yang akurat.
Data & Hasil Pengukuran
POSITIF FINDING
Data & Hasil Pengukuran
NEGATIF FINDING
 Kesimpulan & Saran
KESIMPULAN
1. Hasil pengujian tahanan pentanahan didapatkan 4,17 Ohm yang sudah sesuai dengan standart SNI
yaitu max 5 Ohm. Sedangkan menurut hasil perhitungan KHA sesuai standart PUIL 2000 yaitu
125%xIn dengan hasil sebesar 3612 A tidak sesuai dengan kabel penghantar yang terpasang yaitu
Kabel NYY 3x300mm2 dengan Arus max Kabel terpasang 4500 A. Begitu juga dengan hasil
perhitungan CB sesuai standart PUIL 2000 yaitu 115%xIn dengan hasil sebesar 3323 A sudah sesuai
dengan CB yang terpasang yaitu ACB 4000 A.
2. Perhitungan prosentase pemakaian trafo dan kesimbangan beban sudah sesuai. Didapatkan
perhitungan prosentase pemakaian trafo 72,25% dengan standart maks 80%, dan keseimbangan
beban trafo 0,67%, dengan standar maks 8%.
3. Hasil pengujian tahanan pentanahan tidak bisa dilakukan pengukuran karena mengalami kesulitan
karena daerah di sekitar tiang penyalur petir sudah di semen permanen dan beberapa area tanah
berpasir, sehingga jarang ada lokasi tanah.
 Kesimpulan & Saran
SARAN
1. Pembangkitan
a. Pasang single line diagram dan buku pemeliharaan pada generator
b. Ganti lampu mercury dengan lampu LED untuk hemat energy
c. Rubah Arah Pintu masuk ruangan menjadi membuka ke arah luar ruangan untuk mempermudah apabila ada
emergency
d. Sediakan pemadam api APAR di depan ruang generator
e. Bersihkan ruang generator dari barang yang tidak digunakan dan juga dari debu dan sawang
 Kesimpulan & Saran
SARAN

2. Trafo
a. Cek kembali instalasi kabel pentanahan body trafo yang tidak tersambung/putus
b. Pasang pagar penghalang ekstra di depan trafo
c. Pasang cover pada konduktor bertegangan
d. Instalasi segera alarm/sensor apabila terjadi beban berlebih atau kebakaran
e. Sediakan Alat pemadam api (APAR) dalam ruangan trafo
f. Pasang sekat antara ruangan trafo dan panel, cubicel.
g. Bersihkan ruang trafo dari barang yang tidak digunakan dan juga dari debu dan sawang
h. Lakukan maintenance rutin pada terminasi trafo baik pada sisi primer maupun sekunder untuk mencegah
adanya loss connection pada terminasi.
 Kesimpulan & Saran
SARAN
3. Penyalur Petir
a. Pasang tanda peringatan bahaya pada tiang maupun area penyalur petir.
b. Membuat titik pengecekan elektroda bantu untuk pengukuran tahanan pentanahan untuk penyalur pe-
tir.
c. Memperbaiki air terminal yang buruk, down conductor dan penyangganya yang tidak tersedia, juga
koneksi antara down konduktor dengan elektroda yang kurang baik
Thank You
