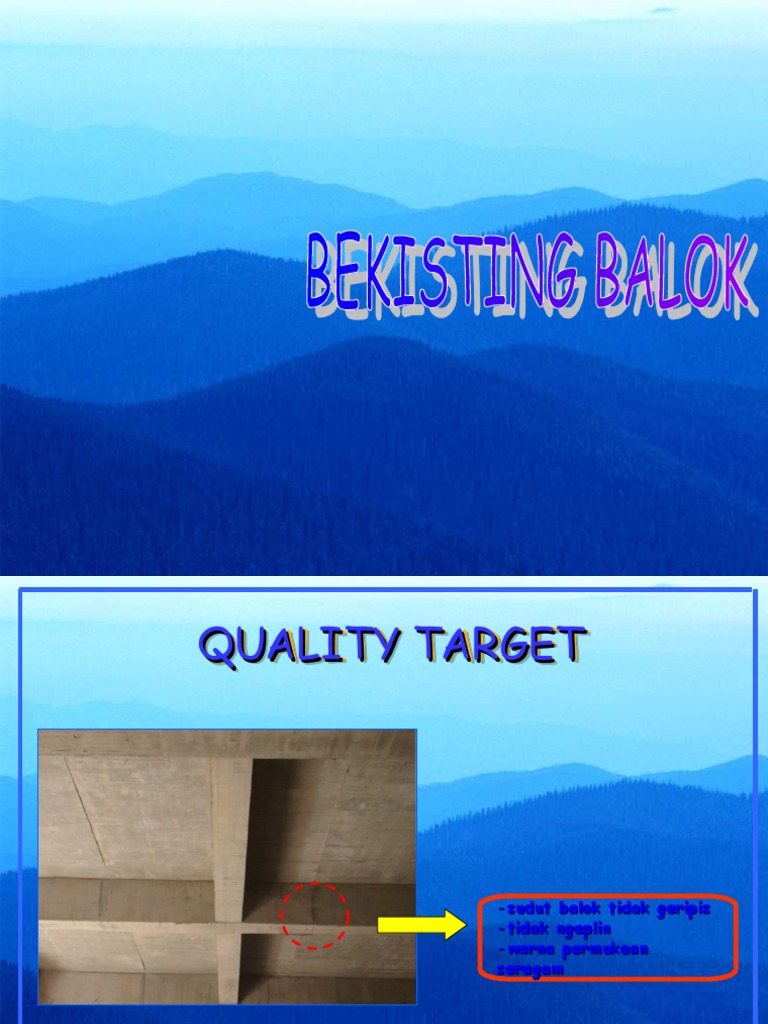

QUALITY TARGET
-sudut balok tidak geripis
-tidak ngeplin
-warna permukaan
seragam
BEKISTING BALOK
POTENTIAL PROBLEM
Balok
a. Plin pada pertemuan
antar balok dan pertem-
uan balok dengan kolom
b. Plin pada sambungan panel
c. Permukaan bergelombang
e. Permukaan bertutul.
f. Geripis pada sudut balok
BEKISTING BALOK
PENYEBAB POTENSIAL
BEKISTING BALOK.
Penyebab yang dominan pada kegagalan balok adalah
keluarnya air semen.
Penyebab kegagalan produk balok:
- Kerapatan antar panel pada sudut bekisting.
- Kerapatan & kerataan sambungan panel.
- Kondisi material (plywood,kayu).
- Kebersihan permukaan plywood.
ACTION PLAN
Bekisting Balok
1. Kerapatan antar panel pada sudut bekisting
2. Cek kerapatan & kerataan sambungan panel.
3. Jarak siku diperpendek menjadi 60 cm.
4. Diberi perkuatan dengan formtie dari besi ulir dia 16 mm
untuk balok h > = 70 cm sejarak 60 cm
5. Jarak penjepit balok (dari besi ulir dia 16 mm) diperpendek
menjadi 60 cm.
BEKISTING BALOK
1 Kerapatan antar panel pada sudut
bekisting
ACTION PLAN
2 Cek kerapatan & kerataan sambungan panel.
ACTION PLAN
3 Jarak siku diperpendek menjadi 60 cm.
ACTION PLAN
4 Diberi perkuatan dengan formtie dari besi ulir dia 16 mm
untuk balok h > = 70 cm sejarak 60 cm
ACTION PLAN
5 Dipasang penjepit balok (dari besi ulir dia 16 mm) tiap
jarak 60 cm.
ACTION PLAN
Prosedur Mock-up Bekisting Balok
SEBELUM PENGECORAN
Bekisting dipasang sesuai dengan gambar Shop Drawing
Dengan urutan pemasangan bekisting seperti ketentuan :
1. Pasang steger dengan jarak sesuai standar .
2. Pasang balok suri - suri.
3. Pasang bodeman balok pada suri - suri.
4. Pemasangan bekisting dinding balok.
BEKISTING BALOK
LANGKAH-LANGKAH MOCK UP
1 Dimensi balok h >= 70 cm, pakai kombinasi
formtie dan penjepit
2 Dimensi balok h < 70 cm, pakai penjepit
Dimensi balok h >= 70 cm, pakai kombinasi
1 form tie dan penjepit
Kaso 5/7 b = 30-40 cm STANDAR
BEKISTING BALOK
aso 5/7
arak 60 cm
h= 70 cm Bodem
Dinding Bekisting Bekisting Balok
Balok Plywood Plywood 12 mm
2 mm Form Tie dari besi ulir Ø
1/4h 16 mm jarak 60 cm
Siku jarak 60 cm
Kaso 5/7 1/2b 1/2b Balok Suri-suri
kayu 6/12 sejarak
Balok 60 cm
5/7 Kayu 6/12
Penjepit dari besi ulir
variable
U head
16 mm jarak 60 cm
Perancah
T Frame
2 Dimensi balok h < 70 cm, pakai penjepit
Kaso 5/7 b = 30-40 cm
STANDAR
Kaso 5/7 BEKISTING BALOK
jarak 60 cm
Bodem
Bekisting Balok
Dinding h = 60 cm Plywood 12 mm
Bekisting Balok
Plywood 12 mm Penjepit dari besi ulir Ø besi
16 mm jarak 60 cm
Siku jarak 60 cm
1/2b 1/2b Balok Suri-suri
kayu 6/12 jarak
Balok 60 cm
Kaso5/7
Kayu 6/12
variable
U head
Perancah
T Frame
LANGKAH-LANGKAH MOCK UP
1
Cek jarak scafolding dan
Pengaturan jarak scafolding
BEKISTING BALOK
LANGKAH-LANGKAH MOCK UP
2
Pemasangan balok
suri-suri sejarak 60 cm
BEKISTING BALOK
LANGKAH-LANGKAH MOCK UP
Pemasangan bodeman balok
BEKISTING BALOK
PT. PEMBANGUNAN PERUMAHAN
LANGKAH-LANGKAH MOCK UP
4 Pemasangan bekisting
dinding balok + plat siku
BEKISTING BALOK
LANGKAH-LANGKAH MOCK UP
5
Pemasangan horry beam
BEKISTING BALOK
DOKUMENTASI PERKUATAN PADA BALOK
Balok >= 70 cm FORM TIE
PENJEPIT
FORM TIE
DOKUMENTASI PERKUATAN PADA BALOK
Balok < 70 cm
PENJEPIT
SHOP DRAWING BEKISTING
BALOK
SHOP DRAWING
Balok >= 70 cm
SHOP DRAWING BEKISTING
BALOK
SHOP DRAWING
Balok < 70 cm
SHOP DRAWING PENJEPIT
( Satuan dalam cm )
HASIL MOCK UP
Balok >= 70 cm
HASIL MOCK UP
Balok >= 70 cm
HASIL MOCK UP
Balok >= 70 cm
HASIL MOCK UP
Balok >= 70 cm
HASIL MOCK UP
Balok >= 70 cm
HASIL MOCK UP
Balok < 70 cm
HASIL MOCK UP
Balok < 70 cm
HASIL MOCK UP
Balok < 70 cm
• Diperoleh hasil mock up balok sangat memuaskan
• Diperoleh balok yang tidak melengkung
• Pertemuan antar balok tidak terjadi ngeplint
• Sudut balok tidak geripis
• Untuk hbalok >= 70 cm bekisting balok harus
diperkuat dengan formtie dan penjepit
• Untuk hbalok < 70 cm bekisting balok diperkuat
dengan penjepit
KESIMPULAN
