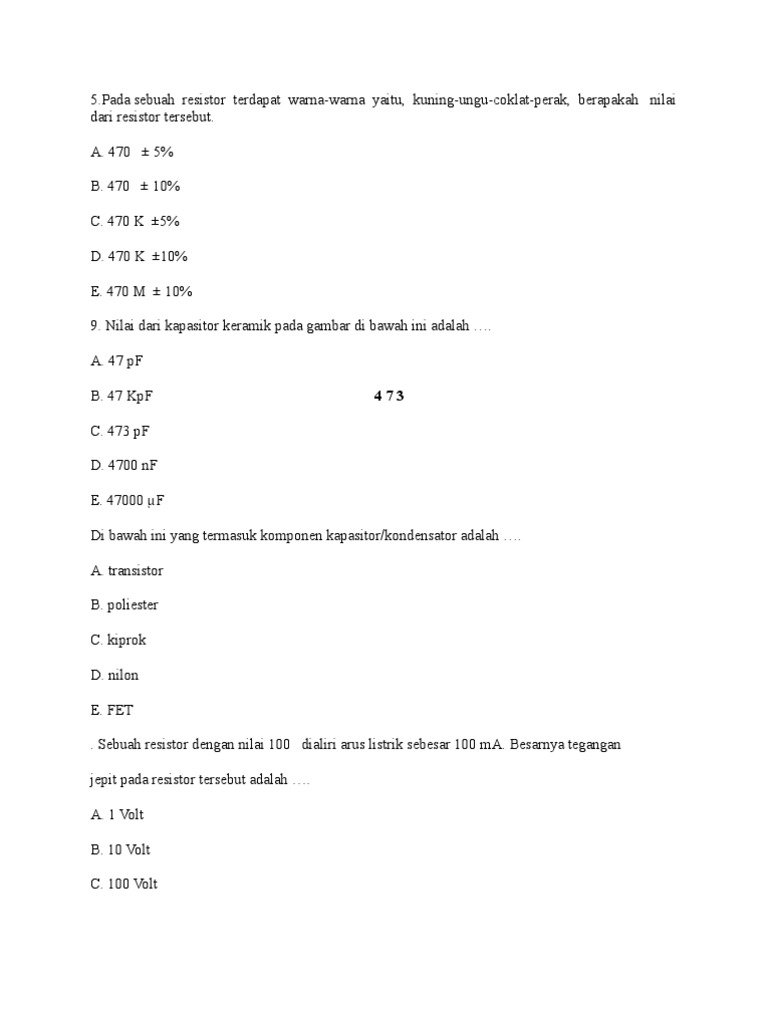

5.Pada sebuah resistor terdapat warna-warna yaitu, kuning-ungu-coklat-perak, berapakah nilai dari resistor tersebut. A. 470 5% B.

. 470 10% C. 470 K 5% D. 470 K 10% E. 470 M 10% 9. Nilai dari kapasitor keramik pada gambar di bawah ini adalah . A. 47 pF B. 47 KpF C. 473 pF D. 4700 nF E. 47000 F Di bawah ini yang termasuk komponen kapasitor/kondensator adalah . A. transistor B. poliester C. kiprok D. nilon E. FET . Sebuah resistor dengan nilai 100 dialiri arus listrik sebesar 100 mA. Besarnya tegangan jepit pada resistor tersebut adalah . A. 1 Volt B. 10 Volt C. 100 Volt 473

D. 1.000 Volt E. 10.000 Volt 2. Pada gambar di bawah ini diperlihatkan beberapa simbol komponen elektronika. Yang termasuk komponen resistor adalah .

3. Rangkaian voltage devider digunakan sebagai rangkaian . A. pembagi tegangan B. penguat daya C. pembagi arus D. arus searah E. paralel

4.Jumlah arus yang menuju satu titik sama dengan jumlah arus yang meninggalkan titik tersebut adalah bunyi dalil dari hukum . A. Archimedes B. Kirchoff C. Pascal D. Boyle E. Ohm

5.Pada sebuah resistor terdapat warna-warna yaitu, kuning-ungu-coklat-perak, berapakah nilai dari resistor tersebut. A. 470 5% B. 470 10% C. 470 K 5% D. 470 K 10% E. 470 M 10% 6. Perhatikan gambar berikut ini! Nilai resistansi pada titik B-D adalah . A. 1500 Ohm B. 3500 Ohm C. 15 K Ohm D. 150 K Ohm E. 350 K Ohm D R3 C 500 Ohm A R1 2 K Ohm R2 1 K Ohm B

7. Tentukanlah besarnya nilai R pada titik A dan B pada rangkaian resistor paralel di bawah ini, jika diketahui besarnya nilai resistansi R1=150 Ohm, R2=100 Ohm, dan R3=50 Ohm, besarnya nilai resistansi pada titik A dan B adalah . A. 27,27 Ohm B. 37,5 Ohm C. 50 Ohm D. 100 Ohm E. 300 Ohm B R1 R2 R3 A

8. Nilai resistor pada titik AB gambar di bawah ini adalah . A. 5,67 Ohm B. 5,67 K Ohm C. 567 K Ohm D. 56,7 M OhmA E. 567 M OhmB B 9. Nilai dari kapasitor keramik pada gambar di bawah ini adalah . A. 47 pF B. 47 KpF C. 473 pF D. 4700 nF E. 47000 F 473 A 5K 1K 2K

10. Di bawah ini yang termasuk komponen kapasitor/kondensator adalah . A. transistor B. poliester C. kiprok D. nilon E. FET

11. Nilai dari dua kapasitor yang dirangkai secara parallel adalah 800 F. Jika salah satu dari kapasitor tersebut bernilai 470 F, maka nilai kapasitor yang lainnya adalah . A. 1270 F

B. 1000 F C. 800 F D. 470 F E. 330 F

12. Jika dua buah kapasitor dengan nilai C1 = 22 nF dan C2 = 33 nF dirangkai secara seri maka nilai keseluruhan dari kapasitor tersebut adalah . A. Cs = 13200 F B. Cs = 13200 nF C. Cs = 132 nF D. Cs = 13200 pF E. Cs = 132 pF

13. Simbol dioda zener pada gambar berikut adalah .

14. Gambar simbol transistor berikut adalah : A. JFET tipe NPN B. UJT tipe PNP C. UJT tipe NPN D. JFET tipe P E. JFET tipe N

15. Urutan kaki transistor yang benar pada gambar di bawah ini adalah . E C B C E B B C E

A C B E E

B C B

16. Gambar berikut yang merupakan simbol komponen SCR adalah .

17. Susunan kaki SCR yang benar pada gambar di bawah ini adalah .

G K A

A G B

K A C

A K D

K G E

18. Cara yang benar untuk melakukan pengukuran tegangan adalah saklar pemilih diarahkan ke posisi . A. AC Volt B. DC Volt C. DC Volt/AC Volt pada batas ukur terendah D. ampere dengan batas ukur tertinggi E. DC Volt/AC Volt dengan batas ukur tertinggi. 19. Cara yang benar untuk melakukan pengukuran arus listrik adalah saklar pemilih diarahkan ke posisi . A. AC Volt B. DC Volt C. DC Volt/AC Volt pada batas ukur terendah

D. Ampere dengan batas ukur tertinggi E. DC Volt/AC Volt dengan batas ukur tertinggi 20. Untuk mengukur tahanan listrik maka setiap perpindahan batas ukur alat ukur harus . A. diseting ulang B. dinyalakan C. dikalibrasi D. diputar E. diuji 21. Tombol time/div pada alat ukur osiloskop digunakan untuk mengatur pembacaan . A. arus B. daya C. perioda D. tegangan E. hambatan 22. Tombol vertikal dan horizontal pada alat ukur osiloskop digunakan untuk mengatur pembacaan . A. posisi gambar B. frekuensi C. tegangan D. perioda E. arus 23. Untuk menampilkan pola gambar jaring pada layar televisi, maka tombol yang harus ditekan pada alat ukur Pattern Generator adalah tombol . A. cross hatch

B. white colour C. colour bar D. circular E. dot 24. Arus yang mengalir dan tegangan yang diberikan pada sebuah resistor sebesar 200 mA dan 3 Volt. Besarnya nilai resistor tersebut adalah . A. 600 Ohm B. 150 Ohm C. 60 Ohm D. 15 Ohm E. 1,5 Ohm

25. Bunyi dari hukum Kirchoff I adalah . A. Jumlah tegangan dalam suatu rangkaian tertutup. B. Tegangan berbanding lurus dengan arus berbanding terbalik dengan hambatan. C. arus berbanding lurus dengan tegangan berbanding terbalik dengan hambatan. D. jumlah arus yang menuju satu titik sama dengan selisih dari arus yang menuju titik tersebut. E. jumlah arus yang menuju satu titik sama dengan jumlah arus yang meninggalkan titik tersebut.

26. Jika sebuah resistor memiliki warna-warna pada badannya yaitu, oranye putih merah perak, nilai dari resistor tersebut adalah . A. 3900 K 10% B. 3900 K 5% C. 3900 10%

D. 3900 5% E. 3900 27. Jika tiga buah resistor yang masing-masing mempunyai nilai; R1 = 150 Ohm, R2 = 220 Ohm, dan R3 = 470 Ohm dirangkai secara seri, nilai total dari resistor tersebut adalah . A. 330 Ohm B. 705 Ohm C. 840 Ohm D. 1034 Ohm E. 15410 Ohm

28. Jika tiga buah resistor dengan nilai R1=100 Ohm, R2=120 Ohm, dan R3=180 Ohm dirangkai secara paralel, maka nilai keseluruhan dari resistor tersebut adalah . A. 13,3 Ohm B. 41,86 Ohm C. 133,3 Ohm D. 418,6 Ohm E. 400 Ohm

29. Sebuah kapasitor dengan kode 472 memiliki nilai . A. 4,7 pF B. 47 pF C. 472 pF D. 4.700 pF E. 47.000 pF

30. Gambar komponen di bawah ini adalah kapasitor jenis . A. tantalum B. keramik C. Varco D. Miler E. elektrolit

31. Nilai dari dua kapasitor yang dirangkai secara paralel adalah 800 F. Jika salah satu dari kapasitor tersebut bernilai 470 F, maka nilai kapasitor yang lainnya adalah . A. 330 F B. 470 F C. 800 F D. 1000 F E. 1270 F

32. Cara yang benar untuk melakukan pengukuran tegangan adalah . A. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi AC Volt terendah. B. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar saklar pemilih diarahkan ke posisi DC Volt terendah. C. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi DC Volt/ AC Volt pada batas ukur terendah. D. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding arus yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi Ampere dengan batas ukur tertinggi.

E. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi DC Volt/ AC Volt dengan batas ukur tertinggi.

33. Cara yang benar untuk melakukan pengukuran arus listrik adalah . A. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi AC Volt terendah B. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar saklar pemilih diarahkan ke posisi DC Volt terendah C. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi DC Volt/ AC Volt pada batas ukur terendah. D. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding arus yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi Ampere dengan batas ukur tertinggi. E. memilih alat ukur dengan kapasitas ukur yang lebih besar dibanding tegangan yang akan diukur, dengan mengatur saklar pemilih diarahkan ke posisi DC Volt/ AC Volt dengan batas ukur tertinggi.

34. Untuk mengukur tahanan listrik maka setiap perpindahan batas ukur alat ukur harus . A. diseting ulang B. dinyalakan C. dikalibrasi D. diputar E. diuji 35. Arus yang mengalir dan tegangan yang diberikan pada sebuah resistor sebesar mA dan 3 Volt. Besarnya nilai resistor tersebut adalah . A. 600 Ohm B. 150 Ohm 200

C. 60 Ohm D. 15 Ohm E. 1,5 Ohm

1. Setiap alat elektronika terbangun dari rangkaian komponen-komponen elektronika, salah satu komponen elektronika yang berfungsi untuk menghambat aliran listrik adalah : 1. Kondensator 2. Induktor 3. Resistor 4. Transformator 5. Transistor

1. Komponen elektronika terdiri atas komponen Pasif dan aktif . di bawah ini adalah

komponen pasif, kecuali 1. Resistor 2. Kapasitor 3. Induktor 4. Dioda 5. Transistor

1. Resistor yang nilai tahanannya tidak dapat diatur disebut 1. Fixed resistor 2. Variabel reistor 3. Varco 4. Elco 5. Potensiometer

1. Kondensator terbagi atas kondensator yang nilai kapasitasnya tidak dapat diubah dan dapat diubah-ubah. Condensator yang nilainya dapat diubah-ubah nilainya disebut 1. Fixed resistor 2. Variabel reistor 3. Potensiometer 4. Varco 5. Elco

1. Nilai tahanan resistor dengan kode gelang warna : merah, merah, merah, perak adalah 1. 200 Ohm 2. 2K2 3. 22K Ohm 4. 220 Ohm 5. 22 M Ohm

1. Nilai Kondensator dapat ditunjukan dengan simbol angka-angka. Jika pada kondensator mika terterah angka 184, maka nilai kapasitas kondensator tersebut dalam satuan mikrofarat ( uF ) adalah 1. 0,001 2. 0,0012 3. 0,018 4. 0,18 5. 184

1. Setiap Peralatan elektronika membutuhkan tegangan listrik yang bervariasi maka dibutuhkan komponen yang berfungsi untuk menaikan dan menurunkan tegangan komponen yang dimaksud diatas adalah 1. Transformator 2. Induktor 3. TRIAC 4. SCR 5. DIAC 2. Jika lilitan transformator sisi primer 7.500 lilitan sisi sekunder 1.000 lilitan tegangan input 220 volt, maka tegangan out put adalah 1. 165 V 2. 110 V C. 220 V D. 16,5 V E. 29,33 V

1. Transistor merupakan Dioda dengan dua sambungan (junction). Sambungan itu membentuk dua jenis transistor diantaranya yaitu 1. NPN 2. SCR

C. LDR D. NTC E. TRIAC

1. Silicon Controlled Rectifier merupakan komponen yang mirip dengan Transistor karena

memiliki tiga buah kaki. Di bawah ini adalah nama-nama kaki yang dimaksud, kecuali 1. Anoda 2. Gate 3. Basis 4. Katoda 5. Semua Salah
1. Di bawah ini adalah piranti umum optik kecuali

1. 2. 3. 4. 5.

LED LCD LASER Camera LDR

1. Dioda adalah komponen elektronika yang hanya dapt menghantar ke satu arah saja. Sifat Dioda akan mempunyai tahanan yang besar jika dalam kondisi: 1. Forward bias 2. Terhubung singkat 3. Reverse bias 4. Temperatur tinggi 5. Saturasi

1. Dua buah tahanan 50 Ohm dan 100 Ohm disusun seri dihubungkan dengan dua buah baterey yang diseri masingmasing 1,5 Volt. Maka bessar arus yang mengalir pada rangkaian adalah: 1. 0,02 Ampere 2. 20 Ampere 3. 0,2 Ampere 4. 1,5 Ampere 5. 0,5 Ampere

1. Dua buah tahanan 50 Ohm dan 100 Ohm disusun seri dihubungkan dengan dua buah baterey yang diseri masingmasing 1,5 Volt. Maka besar Tegangan yang mengalir pada R 1 (R 50 ohm) adalah 1. 1 Volt 2. 2 Volt 3. 1,1 Volt 4. 2,1 Volt 5. 0,5 Volt

1. Jikai getaran radio dengan frekuensi 6,25 M.Hz. Maka panjang gelombang getaran radio adalah 1. 48 M 2. 4,8 M 3. 28 M 4. 8 M 5. 2 M

1. Frekuensi getaran radio dengan panjang gelombang 40 M, adalah 1. 7500 KHz 2. 750 KHz 3. 170 KHz 4. 7500 Hz 5. 1 M Hz
