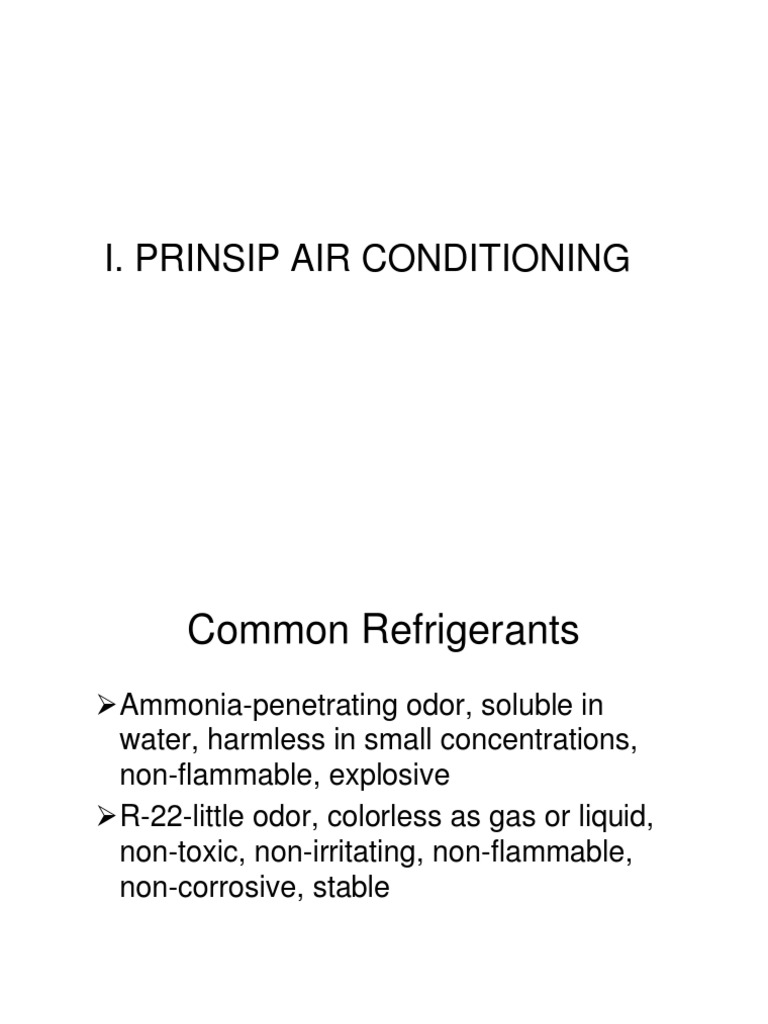

I.

PRINSIP AIR CONDITIONING

Common Refrigerants
Ammonia-penetrating odor, soluble in
water, harmless in small concentrations,
non-flammable, explosive
R-22-little odor, colorless as gas or liquid,
non-toxic, non-irritating, non-flammable,
non-corrosive, stable

Cairan freon dingin


tek-, suhu EXPANTION
VALVE
Gas freon panas tek -,
suhu +
EVAPORATOR
Cairan freon dingin
tek+, suhu -

KOMPRESOR
CONDENSER

Gas freon panas tek +,


suhu +

DIAGRAM SIRKULASI FREON

Refrigeration Cycle Simplified


Condenser
Step Two

Step Three

Expansion
Valve

Compressor

Step Four

Step One
Evaporator

II. AC Sentral
Blower, evaporator , condenser dan
kompresor ditempatkan pada satu tempat.
Pendinginan seluruh bangunan di
sentralisir pada satu tempat
Umur 18 20 tahun
Pendinginan untuk bangunan besar dan
bertingkat tinggi
Sistem distribusi :

1. All Air System


Condenser, evaporator dan AHU
ditempatkan pada satu tempat
Udara dingin dari tempat tersebut dialirkan
ke seluruh ruangan dengan ducting
Menggunakan central AHU yang
dilengkapi dengan central direct expantion
coil

2. All Water system

AHU ditempatkan pada setiap ruangan /


lantai
Setiap AHU dihubungkan dengan pipa
air dingin dengan sentral
Keuntungan menggunakan all air system
1. Lebih sederhana ( mudah dipasang dan
dirancang)
2. Distribusi udara lebih baik
3. Pemeliharaan di sentralisir operation

Kerugian :
1. Initial cost tinggi ( biaya ducting dan
isolasi tinggi)
2. Ukuran shaft dan ducting sama besar
Keuntungan all Water system:
1. Lebih sederhana ( mudah dipasang dan
dirancang)
2. Distribusi udara lebih baik
3. Pemeliharaan di sentralisir operation
4. Ukuran shaft pipa kecil

SisteM AC Sentral

System

Chiller

Chiller

Mesin pembuat air es /chiller

Chiller

Chiller

Condensor

Kondensor/Condenser

Air
Hundling
Unit

Ducting

Pemasangan dengan plat lantai

Pemasangan di lantai

Pemasangan di plafon
