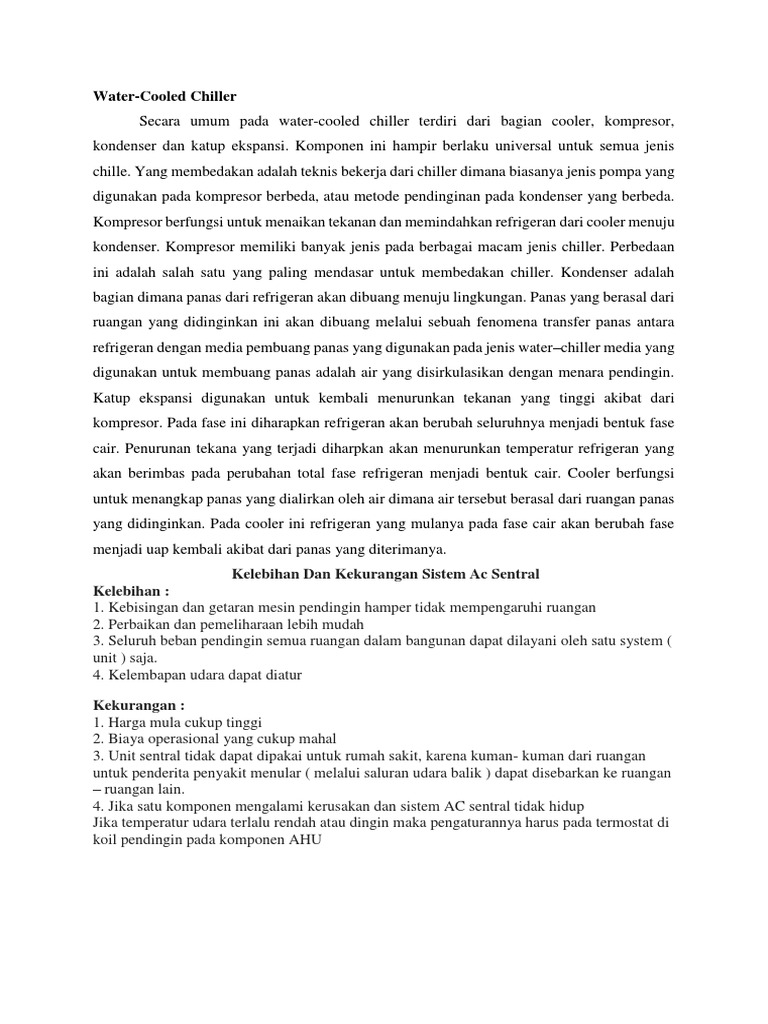

Water-Cooled Chiller

Secara umum pada water-cooled chiller terdiri dari bagian cooler, kompresor,
kondenser dan katup ekspansi. Komponen ini hampir berlaku universal untuk semua jenis
chille. Yang membedakan adalah teknis bekerja dari chiller dimana biasanya jenis pompa yang
digunakan pada kompresor berbeda, atau metode pendinginan pada kondenser yang berbeda.
Kompresor berfungsi untuk menaikan tekanan dan memindahkan refrigeran dari cooler menuju
kondenser. Kompresor memiliki banyak jenis pada berbagai macam jenis chiller. Perbedaan
ini adalah salah satu yang paling mendasar untuk membedakan chiller. Kondenser adalah
bagian dimana panas dari refrigeran akan dibuang menuju lingkungan. Panas yang berasal dari
ruangan yang didinginkan ini akan dibuang melalui sebuah fenomena transfer panas antara
refrigeran dengan media pembuang panas yang digunakan pada jenis water–chiller media yang
digunakan untuk membuang panas adalah air yang disirkulasikan dengan menara pendingin.
Katup ekspansi digunakan untuk kembali menurunkan tekanan yang tinggi akibat dari
kompresor. Pada fase ini diharapkan refrigeran akan berubah seluruhnya menjadi bentuk fase
cair. Penurunan tekana yang terjadi diharpkan akan menurunkan temperatur refrigeran yang
akan berimbas pada perubahan total fase refrigeran menjadi bentuk cair. Cooler berfungsi
untuk menangkap panas yang dialirkan oleh air dimana air tersebut berasal dari ruangan panas
yang didinginkan. Pada cooler ini refrigeran yang mulanya pada fase cair akan berubah fase
menjadi uap kembali akibat dari panas yang diterimanya.
Kelebihan Dan Kekurangan Sistem Ac Sentral
Kelebihan :
1. Kebisingan dan getaran mesin pendingin hamper tidak mempengaruhi ruangan
2. Perbaikan dan pemeliharaan lebih mudah
3. Seluruh beban pendingin semua ruangan dalam bangunan dapat dilayani oleh satu system (
unit ) saja.
4. Kelembapan udara dapat diatur

Kekurangan :
1. Harga mula cukup tinggi
2. Biaya operasional yang cukup mahal
3. Unit sentral tidak dapat dipakai untuk rumah sakit, karena kuman- kuman dari ruangan
untuk penderita penyakit menular ( melalui saluran udara balik ) dapat disebarkan ke ruangan
– ruangan lain.
4. Jika satu komponen mengalami kerusakan dan sistem AC sentral tidak hidup
Jika temperatur udara terlalu rendah atau dingin maka pengaturannya harus pada termostat di
koil pendingin pada komponen AHU
Sistem AC Sentral (Central) merupakan suatu sistem AC dimana proses pendinginan udara
terpusat pada satu lokasi yang kemudian didistribusikan/dialirkan ke semua arah atau lokasi
(satu Outdoor dengan beberapa indoor). Sistem ini memiliki beberapa komponen utama yaitu
unit pendingin atau Chiller, Unit pengatur udara atau Air Handling Unit (AHU), Cooling
Tower, system pemipaan, system saluran udara atau ducting dan system control & kelistrikan.
Berikut adalah komponen, cara kerja AC Ruangan Sentral, dan Preventif Maintenance
AC Sentral Ruangan.

Komponen AC Sentral Ruangan

1. CHILLER (unit pendingin).
Chiller adalah mesin refrigerasi yang berfungsi untuk mendinginkan air pada sisi
evaporatornya. Air dingin yang dihasilkan selanjutnya didistribusikan ke mesin penukar kalor
( FCU / Fan Coil Unit ).
Jenis chiller didasarkan pada jenis kompressornya :
a. Reciprocating
b. Screw
c. Centrifugal
Jenis chiller didasarkan pada jenis cara pendinginan kondensornya :
a. Air Cooler
b. Water Cooler
2. AHU (Air Handling Unit)/Unit Penanganan Udara
AHU Adalah suatu mesin penukar kalor, dimana udara panas dari ruangan dihembuskan
melewati coil pendingin didalam AHU sehingga menjadi udara dingin yang selanjutnya
didistribusikan ke ruangan.
3. COOLING TOWER ( khusus untuk chiller jenis Water Cooler ).
Adalah suatu mesin yang berfungsi untuk mendinginkan air yang dipakai pendinginan
condenssor chiller dengan cara melewat air panas pada filamen didalam cooling tower yang
dihembus oleh udara sekitar dengan blower yang suhunya lebih rendah.
4. POMPA SIRKULASI.
Ada dua jenis pompa sirkulasi, yaitu :
a. Pompa sirkulasi air dingin ( Chilled Water Pump ) berfungsi mensirkulasikan air dingin
dari Chiller ke Koil pendingin AHU / FCU.
b. Pompa Sirkulasi air pendingin ( Condenser Water Pump ).
Pompa ini hanya untuk Chiller jenis Water Cooled dan berfungsi untuk mensirkulasikan air
pendingin dari kondensor Chiller ke Cooling Tower dan seterusnya.

Sumber : Mas Isnanto

SISTEM KERJA AC SENTRAL RUANGAN
Pada unit pendingin atau Chiller yang menganut system kompresi uap, komponennya terdiri
dari kompresor, kondensor, alat ekspansi dan evaporator. Pada Chiller biasanya tipe
kondensornya adalah water-cooled condenser. Air untuk mendinginkan kondensor dialirkan
melalui pipa yang kemudian outputnya didinginkan kembali secara evaporative cooling pada
cooling tower.
Pada komponen evaporator, jika sistemnya indirect cooling maka fluida yang didinginkan tidak
langsung udara melainkan air yang dialirkan melalui system pemipaan. Air yang mengalami
pendinginan pada evaporator dialirkan menuju system penanganan udara (AHU) menuju koil
pendingin.
Jika kita perhatikan komponen-komponen apa saja yang ada di dalamnya maka setiap AHU
akan memiliki :
1. Filter merupakan penyaring udara dari kotoran, debu, atau partikel-partikel lainnya sehingga
diharapkan udara yang dihasilkan lebih bersih. Filter ini dibedakan berdasarkan kelas-kelasnya.
2. Centrifugal fan merupakan kipas/blower sentrifugal yang berfungsi untuk mendistribusikan
udara melewati ducting menuju ruangan-ruangan.
3. Koil pendingin, merupakan komponen yang berfungsi menurunkan temperatur udara.
Prinsip kerja secara sederhana pada unit penanganan udara ini adalah menyedot udara dari
ruangan (return air) yang kemudian dicampur dengan udara segar dari lingkungan (fresh air)
dengan komposisi yang bisa diubah-ubah sesuai keinginan. Campuran udara tersebut masuk
menuju AHU melewati filter, fan sentrifugal dan koil pendingin. Setelah itu udara yang telah
mengalami penurunan temperatur didistribusikan secara merata ke setiap ruangan melewati
saluran udara (ducting) yang telah dirancang terlebih dahulu sehingga lokasi yang jauh
sekalipun bisa terjangkau.
Beberapa kelemahan dari sistem ini adalah jika satu komponen mengalami kerusakan dan
sistem AC sentral tidak hidup maka semua ruangan tidak akan merasakan udara sejuk. Selain
itu jika temperatur udara terlalu rendah atau dingin maka pengaturannya harus pada termostat
di koil pendingin pada komponen AHU. (source : ccitonline)

Sistem Air
Sistem AC Central dengan menggunakan air adalah sebuah sistem ac central yang
menggunakan media air sebagai pembawa dinginnya.
Biasanya pada skala kecil, unit indoor yang digunakannya adalah fan coil unit. Sedangkan
pada skala yang besar biasanya menggunakan AHU / Air Handling Unit.
Untuk mendinginkan air yang akan di distribusikan, maka digunakan Chiller. Chiller bertugas
memindahkan panas yang di dapat dari sirkulasi di dalam ruangan ke sistem sirkulasi luar
gedung. Lalu air yang panas itu kemudian di dinginkan dengan menggunakan cooling tower.

Sistem AC Central yang menggunakan air ini biasanya lebih cocok digunakan pada :
 Gedung bertingkat
 Mall yang besar
 Stadium
 Pabrik
 Bandara udara
 Terminal kereta
 dll.
Kelebihan dari sistem AC Central yang menggunakan media air ini adalah kemampuannya
membawa kalor dari satu titik ke titik yang lain lebih tahan lama ketimbang menggunakan
sistem freon.

Pendingin ( Chiller )
Pada unit pendingin atau chiller yang menganut system kompresi uap, komponennya terdiri
dari kompresor, kondensor, alat ekspansi dan evaporator. Pada chiller biasanya tipe
kondensornya adalah water-cooled condenser. Air untuk mendinginkan kondensor dialirkan
melalui pipa yang kemudian outputnya didinginkan kembali secara evaporative cooling pada
cooling tower.
Pada komponen evaporator, jika sistemnya indirect cooling maka fluida yang didinginkan tidak
langsung udara melainkan air yang dialirkan melalui system pemipaan. Air yang mengalami
pendinginan pada evaporator dialirkan menuju system penanganan udara (AHU) menuju koil
pendingin.
Chiller AC Central

AHU (Air Handling Unit )

Prinsip kerja secara sederhana pada unit penanganan udara ini adalah menyedot udara dari
ruangan (return air) yang kemudian dicampur dengan udara segar dari lingkungan (fresh air)
dengan komposisi yang bisa diubah-ubah sesuai keinginan. Campuran udara tersebut masuk
menuju AHU melewati filter, fan sentrifugal dan koil pendingin. Setelah itu udara yang telah
mengalami penurunan temperature didistribusikan secara merata ke setiap ruangan melewati
saluran udara (ducting) yang telah dirancang terlebih dahulu sehingga lokasi yang jauh
sekalipun bisa terjangkau.
Jika kita perhatikan komponen-komponen apa saja yang ada di dalamnya maka setiap AHU
akan memiliki :
1. Filter merupakan penyaring udara dari kotoran, debu, atau partikel-partikel lainnya
sehingga diharapkan udara yang dihasilkan lebih bersih. Filter ini dibedakan berdasarkan
kelas-kelasnya.
2. Centrifugal fan merupakan kipas/blower sentrifugal yang berfungsi untuk mendistribusikan
udara melewati ducting menuju ruangan-ruangan.
3. Koil pendingin, merupakan komponen yang berfungsi menurunkan temperatur udara.

Beberapa kelemahan dari sistem ini adalah jika satu komponen mengalami kerusakan dan
sistem AC sentral tidak hidup maka semua ruangan tidak akan merasakan udara sejuk. Selain
itu jika temperatur udara terlalu rendah atau dingin maka pengaturannya harus pada termostat
di koil pendingin pada komponen AHU.

Air Handling Unit

3. Cooling Tower
Salah satu komponen utama pada AC sentral selain chiller, AHU, dan ducting adalah cooling
tower atau menara pendingin. Fungsi utamanya sebagai alat untuk mendinginkan air
panas dari kondensor dengan cara dikontakkan langsung dengan udara secara konveksi paksa
menggunakan fan/kipas.Konstruksi cooling tower terdiri dari system pemipaan dengan
banyak nozzle,fan/blower,bakpenampung,casing, ds.
Proses yang terjadi pada chiller atau unit pendingin untuk system AC sentral dengan system
kompresi uap terdiri dari proses kompresi, kondensasi, ekspansi dan evaporasi. Proses ini
terjadi dalam satu siklus tertutup yang menggunakan fluida kerja berupa refrigerant yang
mengalir dalam system pemipaan yang terhubung dari satu komponen ke komponen lainnya.
Kondensor pada chiller biasanya berbentuk water-cooled condenser yang menggunakan air
untuk proses pendinginan refrigeran. Secara umum bentuk konstruksinya berupa shell & tube
dimana air mengalir memasuki shell/ tabung dan uap refrigeran superheat mengalir dalam pipa
yang berada di dalam tabung sehingga terjadi proses pertukaran kalor. Uap refrigeran superheat
berubah fasa menjadi cair yang memiliki tekanan tinggi mengalir menuju alat ekspansi,
sementara air yang keluar memiliki temperatur yang lebih tinggi. Karena air ini akan digunakan
lagi untuk proses pendinginan kondensor maka tentu saja temperaturnya harus diturunkan
kembali atau didinginkan pada cooling tower. Langkah pertama adalah memompa air panas
tersebut menuju cooling tower melewati system pemipaan yang pada ujungnya memiliki
banyak nozzle untuk tahap spraying atau semburan. Air panas yang keluar dari nozzle secara
langsung sementara itu udara atmosfer dialirkan melalui atau berlawanan dengan arah jatuhnya
air panas karena pengaruh.fan/blower yang terpasang pada cooling tower. Untuk
mengungkapkan 1 kg air diperlukan kira-kira 600 kcl dengan mengeluarkan kalor laten, dengan
mengungkapkan sebagian dari air maka bagian besar dari air pendingin dapat didinginkan, jdi
misalnya 1 % dari air dapat di uapkan , air dapat diturunkan temperaturnya sebanyak
6o Cdengan menara pendingin. Sistem ini sangat efektif dalam proses pendinginan air karena
suhu kondensasinya sangat rendah mendekati suhu wet-bulb udara. Air yang sudah mengalami
penurunan temperature ditampung dalam bak/basin untuk kemudian dipompa kembali menuju
kondensor yang berada di dalam chiller. Pada cooling tower juga dipasang katup make up water
yang dihubungkan ke sumber air terdekat untuk menambah kapasitas air pendingin jika terjadi
kehilangan air ketika proses evaporative cooling tersebut.
