Solidwork Modul

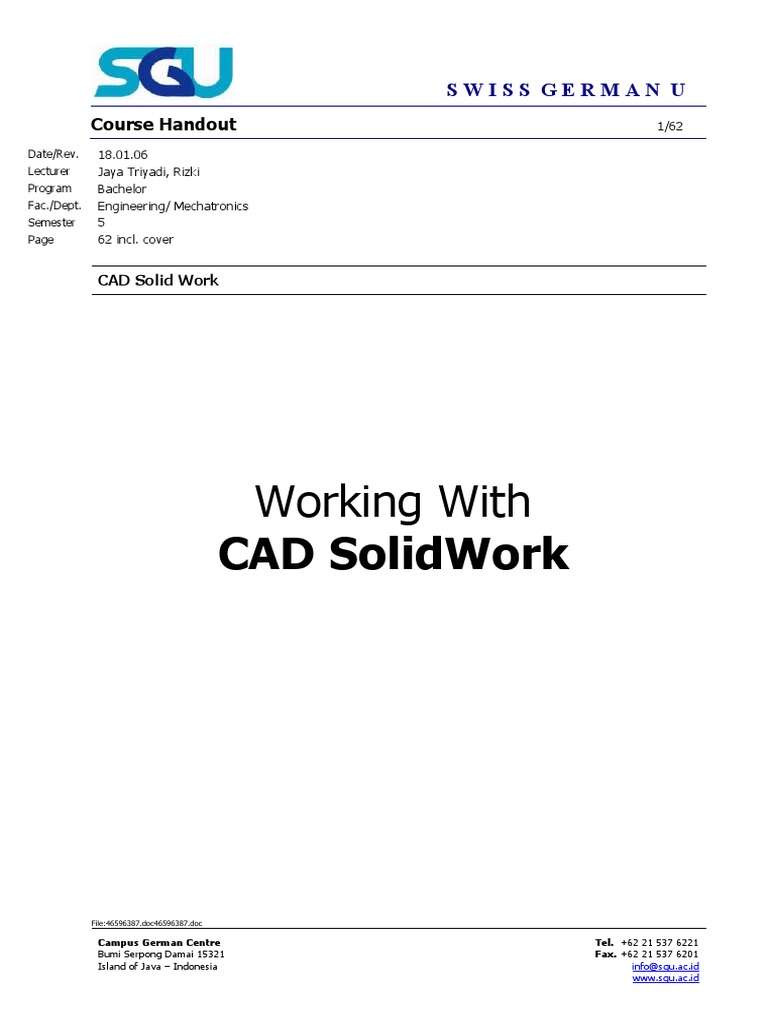

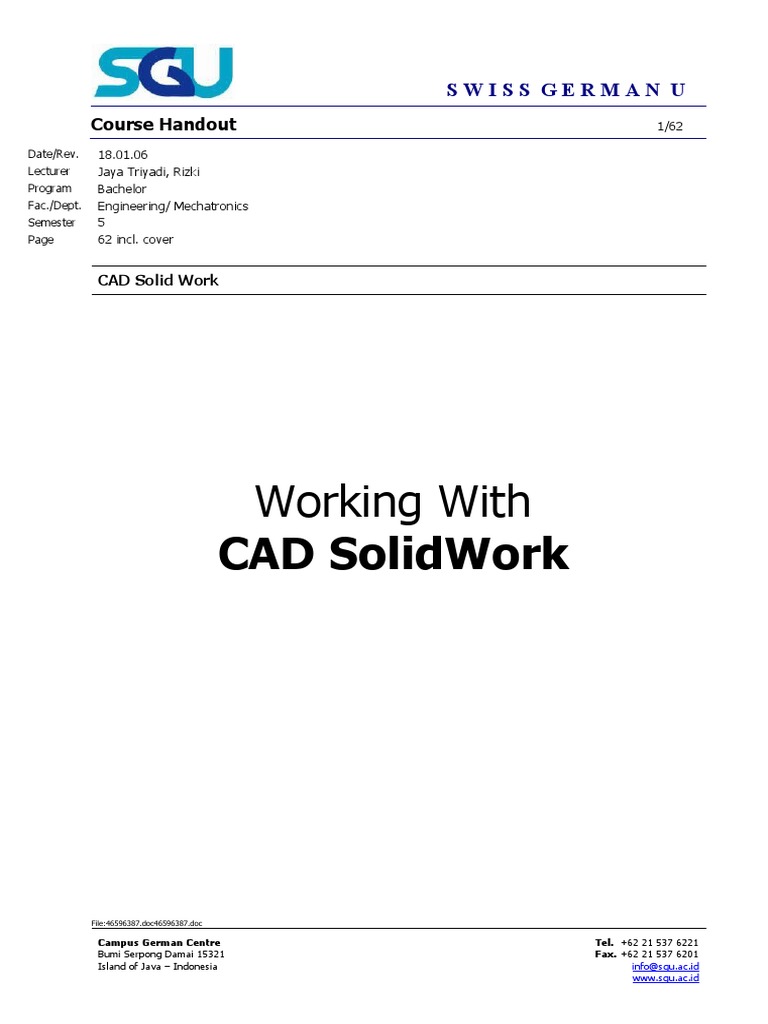

SWISS GERMAN U
NIVERSITY
Course Handout 1/62
Date/Rev. 18.01.06
Lecturer Jaya Triyadi, Rizki
Program Bachelor
Fac./Dept. Engineering/ Mechatronics
Semester 5
Page 62 incl. cover
CAD Solid Work
Working With
CAD SolidWork
File:46596387.doc46596387.doc
Campus German Centre Tel. +62 21 537 6221

Bumi Serpong Damai 15321 Fax. +62 21 537 6201
Island of Java – Indonesia info@sgu.ac.id
www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 2/62
Introduction
Pengertian Software SolidWorks :
“SolidWorks adalah software CAD yang menyediakan feature-based, parametric solid modeling dan
bergerak pada pemodelan 3 Dimensi.
Design Intent
Design Intent adalah perencanaan awal dalam membuat atau merancang suatu model di dalam SolidWorks yang ditentukan
terlebih dahulu bagaimana model itu akan dikontrol atau dirubah. Ada beberapa contoh pendekatan yang bisa dijadikan sebagai
rencana awal pembuatan suatu model :
1. Pendekatan “Layer Cake” : pembuatan model dengan cara bertahap seperti model kue tart.
2. Pendekatan ”Potter’s Wheel” : pembuatan model dengan cara membuat satu acuan dasar yang
mencakup semua keseluruhan bentuk dari model itu sendiri.
3. Pendekatan Manufakturing : Pembuatan model dengan cara melihat cara bagaimana model itu
dimanufaktur.
Tampilan SolidWorks
Menus
Keyboard Shortcuts
Toolbars
Feature Manager Design Tree
Property Manager Menus
Mouse Buttons
System Feedback
Options
Customization
Buka shortcut SolidWorks 2006
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 3/62
 Penjelasan template menu

 Part
 Assembly
 Draw
Buka Part
 Penjelasan Feature Manager
 Plane
 Origin point
 Penjelasan Toolbar (standar yang
digunakan dalam pembuatan part) :
 Sketch
 Dimensions/Relation
 Standard view
 Features
3D Modeling
Pembuatan Model Kotak 3 Dimensi :
 Pilih Feature Boss Extrude
 Pilih Front Plane untuk bidang

penggambaran
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 4/62
 Pembuatan Sketch kotak :

a. Pilih Line tool
b. Click Mouse kiri tepat pada Origin

,gerakkan cursor ke kanan untuk
membuat garis horizontal dari Origin,
Click kiri lagi pada jarak ±100mm.
c. Tarik Cursor ke atas untuk membuat

garis vertikal ±75mm.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 5/62
d. Tarik Cursor ke kiri untuk membuat

garis horizontal yang sejajar dengan
garis pertama
e. Tarik Cursor ke bawah sampai Origin.
 Pilih Auto Dimension tool , pilih

OK.
 Double click pada Dimensi ±100mm,
rubah menjadi 100 mm lalu OK,
selanjutnya rubah dimensi yang satunya
dengan 75 mm. Lalu pilih OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 6/62
 Click kanan pilih Exit Sketch.
 Rubah depth extrude menjadi 50mm.

OK
Save file, pada Folder Training dengan nama Kotak.sldprt.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 7/62
Pembuatan 3D model ke 2D Drawing :

 Pilih Make Drawing from Part/Assy tools
.
 Pilih Draw template.
Save file dengan nama Kotak.slddrw
SPIDER with Boss & Cut Extrude Feature
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 8/62
No Deskripsi Ilustrasi
1
Buat file Part Inch baru, pilih Boss Extrude dan
pilih Front plane.
2
Buat Kotak dengan Rectangle tool dengan cara:
 Pilih Rectangle tool dan click di sembarang
tempat lalu tarik cursor secara diagonal hingga
terbentuk kotak.
 Buat garis diagonal dengan menggunakan
Centerline tool .
Pilih garis diagonal lalu tekan tombol Ctrl dan
pilih Origin point, pada Property manager
pilih Mid Point.
 Buat lingkaran tengah
Berikan dimensi ukuran sesuai gambar di samping
3 Click kanan dan pilih Exit Sketch lalu pilih Mid Plane
pada proprety manager dan berikan nilai extrudenya
0.8”, lalu pilih OK
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 9/62
4
Pilih Cut Extrude lalu pilih Face bagian kanan
sebagai Plane. Buat lingkaran Ø 0.37” di Origin point.
Click kanan Exit Sketch dan pilih Through All pada
direction1, pilih OK.
5  Pilih Menu File, Poperties, lalu pilih custom .
 Click dua kali pada 3d modelling Spider untuk

mengeluarkan dimensi
 Untuk Pengisian kolom Value, Click dua kali pada

dimensi yang tertera kemudian spasi, lalu tambah
“X” sebagai pemisah antar ukuran. Pilih dimensi
yang lain untuk ukuran lebar atau tingginya. Lalu
pilih Add sehingga Deskripsi mucul di properties.
 Lanjutkan pengisian properties dengan nama

Material, lalu pilih linked to Value – material.
Lalu Ok.
6 Save dengan nama file Spider.sldprt
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Course Handout 10/62
YOKE FEMALE with Detail Drawing
No
Deskripsi Ilustrasi
1
Buat Part Inch Baru, lalu pilih Boss Extrude dan
pilih Top plane.
2 Buatlah lingkaran dengan Ø1.5”, dengan posisi senter

pada Origin point.
3 Click kanan dan pilih Exit Sketch, pilih blind pada

direction 1 dengan dimensi 1.875”, pilih OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
4
Pilih Cut Extrude , lalu pilih Front Plane, buat
sketch seperti pada gambar yang ada disamping, lalu
click kanan pilih Exit Sketch, dan pilih Through all
pada direction 1, pilih OK.
5
Pilih Cut Extrude , lalu pilih Right Plane, buat
click kanan pilih Exit Sketch, dan pilih mid planet
dengan nilai extrude 1,6” pada direction 1, pilih OK .
6
Pilih Fillet feature dengan radius 0.064”, pilih
sisi yang di fillet yang terlihat pada gambar, pilih OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
7
Pilih Cut Extrude , lalu pilih Front Plane, buat
click kanan pilih Exit Sketch, dan pilih mid planet
dengan nilai extrude 1,6” pada direction 1, pilih OK.
8
Pilih Cut Extrude , lalu Pilih surface lingkaran
atas, buatlah lingkaran Ø 0,375” pada senter lingkaran
yang kita pilih surfacenya, click kanan Exit Sketch,
pilih through all pada direction 1, pilih OK.
 Pilih Menu File, Poperties, lalu pilih custom .

9

dimensi yang tertera kemudian spasi, lalu tambah
“X” sebagai pemisah antar ukuran. Pilih dimensi
yang lain untuk ukuran tingginya. Lalu pilih Add
sehingga Deskripsi mucul di properties.
 Lanjutkan pengisian properties dengan nama

Material, lalu pilih linked to Value – material.
Lalu Ok.
10
Save dengan nama file Yoke Female.sldprt
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
11
Pilih Make Drawing from Part/Assembly icon
lalu pilih draw inch template, sesuaikan tampilan
Drawing sesuai gambar di samping.
12
Pilih Section View icon , dekatkan pada Centerline
pada pandangan depan, click disana tarik kebawah
membelah pandangan depan, hingga terlihat seperti
gambar di samping. Lalu OK.
13 Perbaiki tampilan drawing sama seperti gambar di

samping.
14 Save Drawing dengan Nama Yoke Female.slddrw.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
YOKE MALE with 2D to 3D Feature
No
Deskripsi Ilustrasi
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
1 Buka File
2 Pada tampilan DXF/DWG Import, pilih Import to a new

part, dan pada Show Layers pilih All Selected Layers, lalu
pilih Next.
3 Pada Units of imported data pilih Inches. Lalu pilih Finish.
Pilih Pandangan depan dan pilih Front tool pada 2D

4
to 3D Toolbar.
5
Pilih Pandangan atas dan pilih Top tool .
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6
Pilih Pandangan samping dan pilih Right tool .
7 Pilih kedua Centerline seperti gambar di samping dan pilih

Align Sketch tool .
8 Pilih kedua Centerline seperti gambar di samping lagi dan

pilih Align Sketch tool .
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
9 Pilih Lingkaran terbesar di pandangan atas tekan tombol Ctrl,

pilih titik ujung kanan di pandangan depan lalu pilih Extrude
tool . Pilih titik terbawah pada pandangan samping. Pilih
OK.
10 Pada pandangan samping pilih Garis seperti gambar di

samping, lalu pilih Cut tool, Pada Dir 1dan Dir 2 pilih
Trough all dan pilih Flip side to cut.lalu OK.
11 Pada pandangan Depan pilih Entitinya click kanan pilih Select

Chain, seperti gambar di samping lalu pilih Create Sketch
from Selection lalu pilih Cut tool dan pada Dir 1dan 2
pilih Trough All, dan pilih Flip side to Cut lalu OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
12 Pilih Lingkaran yang medium di pandangan atas tekan tombol

Ctrl, pilih titik ujung kanan paling atas di pandangan depan
seperti gambar di samping
13
Pilih Extrude tool . Pilih Up to Surface pada Dir 1 dan
pilih face teratas dari silinder yang terbentuk . Pilih OK.
14 Pilih Lingkaran terkecil pada pandangan atas, tekan tombol

Ctrl lalu pilih titik teratas pada pandangan depan seperti
gambar di samping.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
15
Pilih Extrude tool . Pilih Up to Surface pada Dir 1 dan
pilih face teratas dari silinder yang terbentuk . dengan sudut
Draftnya 60o dengan Draft Outward, lalu pilih OK.
16 Pilih Lingkaran pada pandangan depan dan pilih Cut tool,

pada Dir 1 pilih lalu OK.
17 PIlih Arc dan garis pada pandngan atas, lalu pilih titik teratas
pada pandangan depan pilih Cut tool, lalu pilih titik seperti
gambar di samping lalu Ok.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
18 Pilih Sketch 1 sampai 4 click kanan pilih Hide
19  Pilih Menu File, Poperties, lalu pilih custom .


dimensi yang tertera kemudian spasi, lalu tambah “X”
sebagai pemisah antar ukuran. Pilih dimensi yang lain
untuk ukuran tingginya. Lalu pilih Add sehingga
Deskripsi mucul di properties.
 Lanjutkan pengisian properties dengan nama Material,

lalu pilih linked to Value – material. Lalu Ok.
20 Save dengan nama file Yoke Male.sldprt
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
CRANK-SHAFT with Revolved Boss/Base Feature
1 Open file, Crank-Sahft.Sldprt dari D:/short
Training/Workshop/Crank-Shaft.sldprt.
2 Pilih sketch pada Feature manager design tree
Kemudian pilih icon Revolved , lalu pilih sumubu

putarnya dan ok.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
4
Pilih Fillet tool , set besar fillet 0,1875”, lalu pilih
edge seperti gambar di samping. Lalu pilih OK.
5
Lalu pilih Fillet tool , set besar fillet 0,1875”, lalu
pilih edge seperti gambar di samping. Lalu pilih OK.
6
Pilih Cut Extrude icon lalu pilih Face teratas dari
Crank Shaft, lalu buat Sketch seperti gambar di
samping, click kanan Exit Sketch pada Dir 1 pilih
Blind dengan jarak 0,25”, lalu OK.
7
Pilih Boss Extrude icon lalu pilih face paling
bawah dari Crank Shaft , buat Sketch seperti gambar
di samping , click kanan Exit Sketch, lalu pilih Up to
Surface pada Dir 1 pilih Lingkaran dalam pada Crank
Shaft, Lalu OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
8
Pilih Cut Extrude icon , lalu pilih Face Planar
Bagian dalam Crank Shaft, buat Lingkaran Ø 0,09275”
dengan jarak dari Origin 0,25” dan Vertical antara
center lingkaran dengan Origin, Exit Sketch dan Pilih
Trough All pada Dir 1 lalu OK.
9 Pilih Chamfer tool lalu pilih edge teratas lalu beri

ukuran Distance 0,03125”, lalu OK.
10 Save File dengan Nama Crank Shaft.sldprt pada Folder

Workshop.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
CRANK KNOB with Surface Features
No. Deskripsi Ilustrasi

1 Buka Part
Open part Crank knob.sldprt
2
Pembuatan Loft surface
 Pilih sket 1 dan sket 5 sebagai Profile
 Pilih Sket 3,7 dan 8 sebagai Guide
Curve
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
Pembuatan Planar
 Clik Planar kemudian pilih kedua

edge yang terbuka dan Pilih ok!,maka
akan menutup permukaannya
4.
Proses Knit
 Pilih semua surface
 Clik pada kotak Try to from solid
 Ok!
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
5.
Pembuatan Radius/Fillet
 Clik Fillet dan pilih permukaan
paling atas dengan radius 0.050in
6.
Extrude boss
 Clik Extrude boss dan pilh

face/permukaan bawah
 Buat sket lingkaran dengan
diameter 0,188in dan panjang 0.250in
 Ok!
8. Save sebagai Crank_Knob
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
CRANK-ARM with Swept Boss/Base Feature
1 Open file, Crank_Arm.sldprt dari D:/Short Training/Work
Shop/ Crank-Arm.sldprt
2
Pada Keadaan View Isometiric pilih Swept feature ,
pilih Sketch 1 sebagai Profile dan Sketch 2 sebagai Path.
Lalu pilih Ok.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
Pilih Cut Extrude , lalu pilih Top Plane, buat sketch
seperti pada gambar yang ada disamping, lalu click kanan
pilih Exit Sketch, dan pilih Mid-plane dengan panjang
0,800in, pilih OK.
4
Pilih Cut Extrude , lalu pilih Top Plane, buat sketch
seperti pada gambar yang ada disamping, lalu click kanan
pilih Exit Sketch, dan secara otomatis ke 2 dir akan
through all,Pilih Ok!
5
Pilih Fillet dan select pada pinggiran atau
Edge dengan radius 0,05in,clik Ok!
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6 Save dengan nama file Crank-arm.sldprt.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Analisa kekuatan bahan with

CosmosXpress Anaylsis
1 Open file
 Crank arm.sldprt
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
2  Tentukan material pada part
3
Open Cosmos Xpress
 Clik Cosmos Xpress ,pada Tools

 Maka akan muncul Window CosmosXpress
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
4 Next
 Secara otomatis material dibaca dan bisa
ditentukan sesuai yang diinginkan
5 Next
 Kemudian tentukan restraint
6 Restraint
 Pilih face sebagai pemegang atau restraintnya
 Maka akan kelihatan symbol anak panah
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
7 Next
8 Next
 Load
9 Next
 Tentukan jenis load
 Force
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
10 Next
Pilih face untuk arah gaya atau tekanan
11 Next
 Tentukan arah gaya atau tekanan dan
bebannya
12 Next
 Analyse
 Yes
 Next
 Run
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
13 Next
 Cek Factor of safety
 Untuk merubah SOF bisa menambahkan atau
mengurangi berat beban
14 Next
 Tentukan hasil report sesuai pada window
CosmosXpress
15 Simulasi atau pergerakan

 Hasil dari analysa bisa diperlihatkan pergerakan
dengan Play
16  Save and close
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
PIN with Configuration
1 Open file, Pin.Sldprt.
2 Pada Feature Manager, pilih Configuration Manager

.
3 Pada Pin Configuration Click kanan dan pilih Add

Configuration, Beri Nama “ Short ” pada Deskripsi
Name. Lalu OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
4 Add Configuration lagi dan beri nama Long, kembali

ke Feature Manager, Double click pada feature
Extrude 1, rubah dimensi Boss/Extrude 0,5” menjadi
1,5” dengan pilihan This Configuration. OK.
5 Save
6 Configuration pada Propeties
Click file,Properties pada part Pin
Pilih Configuration Specific, pilih Deskripsi tentukan
sebagai dimensi,click add dan Material untuk material
langsung pilih pada linked to value,click add
Ok!
Untuk Pin Short,langkahnya sama dalam pengisian
properties.
Propeties ini fungsinya untuk mengeluarkan data part

pada BOM
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
BRACKET with Sheet Metal
1 Open file, Bracket.Sldprt dari D:/short
Training/Workshop/Bracket.sldprt.
2
Pilih Base Flange/Tab icon untuk membuat
Sheet Metal Part, pada Direction 1 pilih Mid Plane
dengan dimensi 1,5”, dan pada Sheet Metal
Parameters berikan dimensi untuk tebal
0,25”dengan radiusnya 0,125” lalu pilih OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
Pilih Feature Cut Extrude ,lalu pilih Face
horizontal paling atas sebagai Plane. Lalu pilih
Circle tools ,dan berikan dimensi Ø 0,5” dan
berikan ukuran posisi masing-masing 0,75” dari
samping kiri dan tepi bawah. OK , lalu pilih Link to
Thickness. OK.
4
Pilih Face ter Bracket lalu pilih Normal to Icon
, lalu pilih Hole Wizard icon , pilih Tap pada
Menu, lalu M5 x 0,8 pada size dan Up to Next pada
“Tap & Drill Depth” dan pada “Thread Type &
Depth”, Pilih Next.
5 Click kanan Select, lalu Beri Dimensi Posisi untuk

pointnya seperti gambar di samping, lalu Finish.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6
Pilih Icon Linear Pattern , Pilih Edge seperti
gambar di samping untuk Direction 1, dengan
spacingnya 1” dan Number of Instance 2.
7 Untuk Direction 2 pilih edge seperti gambar

disamping, dan isi spacingnya dengan 1” dengan 2
untuk Number of Instancenya. Lalu pilih OK.
8 Pilih isometiric view kemudian Save dengan nama

file Bracket.sldprt .
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Base Table with Weldment
1 Open file, Legs Weldment.Sldprt .
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
2 Aktifkan Tool Bar Weldment dengan :

Pilih menu Tools, Customize, lalu check list
Weldments.
Pilih Icon Structural member dari tool bar

weldments. Kemudian isi property managernya
sesuai gambar di samping.
3 Pada Path segments Column, Pilih garis yang

akan diberi profile , lalu Ok
4 Lakukan step ke 4 untuk pemberian profile kaki

meja.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
5
Pilih Trim/extend icon untuk pemotongan
profile kaki yang bersinggungan. Kemudian pilih
kedua profile kaki dan pilih face profile meja
paling bawah sebagai pemotongnya.
5  Pilih face ujung profil kaki, lalu click kanan

insert sketch .
 Kemudian buat sketch seperti gambar
disamping.
 Extrude sejauh .15 inch
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6
Pilih icon Fillet bead sehingga muncul
property fillet bead. Sesuaikan table isian sesuai
dengan table dibawah.
7
Pilih icon Mirror , untuk pencerminan kaki
meja.
Pilih plane Right untuk pencerminnya
Pilih kaki, alas meja, dan penyangga sebagai Bodi
yang akan dicerminkan
8 Cerminkan lagi keuda kaki meja terhadap plane

Front.
Pilih isometiric view kemudian Save dengan nama
file Legs Weldments.sldprt.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Assembly Crank
1 Pilih new, pilih Assembly pada template menu
2 Windows SW
 Penjelasan tampilan Assembly
 Penjelasan Features Assembly
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
Pilih Insert Component icon , dan pilih
browse, lalu pilih D;/Short train/Workshop/new
modified/Crank-Shaft. Dekatkan pointer pada
Origin Assembly dan cfick tepat pada
Originnya untuk menempatkan Crank Shaft
tepat di Origin Assembly.
4
Part Crank-Arm, click di sembarang tempat.
Pilih Mate icon , dan posisikan part
Crank-Arm terhadap Crank Shaft :
 Mate Concentric antara Face lubang
besar pada Crank Arm dengan Face
terluar Crank Shaft.
 Mate Parallel antara Face Lubang
Planar pada Crank Arm dengan Face
Planar Crank Shaft.
 Mate Coincident antara Face
Terbawah Crank Arm dengan Face
planar kecil pada Crank Shaft.
5
Part Crank Knob, click di sembarang tempat.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6
Pilih Mate icon , dan posisikan part
Crank-Arm terhadap Crank Shaft :
 Mate Concentric antara Face lubang
pada ujung Crank Arm dengan Face
siilinder pada Crank knob
 Mate Coincident antara Face atas
Crank Arm dengan Face ujung
silinder Crank Knob.
Pilih isometiric view kemudian Save dengan

nama file Crank.sldasm pada folder
WORKSHOP .
General Assembly
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
U-Joint with Table
1
Pilih icon Insert Component dan browse dan
pilih file Work table.sldasm.
Tempatkan work table. Sldasm pada Origin point

assembly.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
2
Insert part Bracket, pilih icon Mate dan
matigkan kedua part dengan cara:
 Mate Concentric antara lubang C-bore base
table dengan salah satu lubang pada
Bracket.
 Mate Concentric antara lubang ke dua C-
bore dengan lubang pada Bracket secara
menyilang dengan mate sebelumnya.
 Mate Concident antara face Bracek
terbawah dengan face atas base table.
3 Insert Yoke Male :

 Mate Concentric antara poros Yoke Male
dengan lubang Bracket.
 Mate Coincident antara bidang flat pada
poros Yoke Male dengan face bawah
Bracket.
5 Insert Crank assy :

 Mate Concentric antara poros Yoke Male
dengan lubang Crank
 Mate Coincident antara bidang flat pada
poros Yoke Male dengan lubang Crank.
 Mate Coincident antara bidang terbawah
Crank dengan bidang teratas Bracket.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6 Insert part Spider :

 Mate Concentric antara lubang Spider
dengan lubang Yoke Male
 Mate Coincident antara sisi luar Spider
dengan sisi alur Yoke Male
7 Insert part Yoke female :

 Mate Concentric antara lubang Spider
dengan lubang Yoke female
 Mate Coincident antara sisi terluar Spider
dengan sisi alur Yoke female
 Mate Parallel antara bidang miring dalam
Bracket dengan sisi terbawah Yoke female
Insert part Pin dengan Configurasi Long :

8  Mate Concentric antara Pin dengan lubang
Spider / Yoke Male
 Mate Tangent antara sisi flat Pin dengan
bidang silindris terluar Yoke Male
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
9 Insert 2 Pin dengan Configurasi Short :

 Mate Concentric antara Pin dengan lubang
Spider / Yoke Female.
 Mate Tangent antara sisi flat Pin dengan
bidang silindris terluar Yoke Female.
10 Pilih Work Table Sub-Assy, Click kanan lalu pilih

Dissolve Sub-assembly
Pilih Smart Fasteners , lalu pilih face daun meja
paling bawah dan pilih Add.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
11 Cilick Kanan Pada socket Head, lalu properties dan

rubah Length menjadi 20.
Click kiri pada bottom stock dan tambahkan washer

dan nut.
12
Pilih Rotary Motor icon , pilih Face silinder
Crank-Shaft lalu pilih ok.
13
Pilih Calculate Simulation icon , akan keluar
comment seperti gambar di samping, pilih Ok,
biarkan berputar 1 kali putaran lalu pilih stop icon
14 Untuk melihat kembali pergerakkan simulasinya pilih

Replay Simulation icon .
15
Save file dengan nama U-Joint.sldalsm .
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3D Assembly to 2D Drawing
1 Pilih icon Make Drawing from Part / Assembly
, lalu pilih Draw template
2  Pilih Right view, lalu ok.
 Tempatkan view pada drawing sheet
 Tarik kursor kekiri untuk pandangan samping
 Dan tarik tarik kebawah untuk pandangan atas.
3  Pilih model vew, lalu pilih Isometric view.

 pada Assy Drawing, lalu pilih BOM icon ,
lalu pilih OK.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
4 Tempatkan BOM sesuai Gambar di samping.

Dan beri dimensi luar dari drwing assy.
5 Pilih lagi View Isometricnya lalu pilih Auto

Baloon icon .
6
Save File dengan nama U-Joint.slddrw
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
e-Drawing dari 2D Drawing Detail
1 Open file part,assembly atau drawing yang mau
dijadikan e-Drawing.
Misalkan detail drawing file yang dijadikan e-
Drawing.
2 File drawing U-Joint akan muncul pada window

SW
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
Kemudian pilih icon e-Drawing pada feature
manager dan tekan.
Maka akan muncul window e-Drawing secara
otomatis.
4 Untuk melihat per View
Lakukan pilihan pada icon Play ,Next
atau Previous dan untuk mengembalikan
pandangan normal clik Home .
5 Tambahkan comment pada gambar ,bila

diperlukan dengan menggunakan pilihan icon
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
6 Untuk melihat dimensi yang tidak ada pada e-

drawing
Bisa pilih icon Measure kemudian pilih

pinggir permukaan(edge) atau Point
7 View Normal
Clik Home
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
8 Sebagai Pengertian ,untuk mengaktifkan :

 Measure pada e-Drawing
 Compress File
 Save shaded data in drawing
Harus diset terlebih dahulu pada waktu save
sebagai e-Drawing,option dan clik pada box
measure,compress dan save shaded, Ok!
Fungsi dari e-Drawing,yaitu:

Fasilitas pengiriman gambar melalui e-
mail,pengiriman e-Drawing 3D ini tanpa tempat
yang kita tuju mempunyai Cad software(di terima
dalam bentuk Exe file)
9 Save dan close
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Deform Crank – Arm
1 Buka file crank arm.sldprt
2 Pilih insert dari Pull down Menu, lalu pilih

feature,Deform
Isi Property manager Deform sesuai dengan tabel
disamping.
Save file dan Tutup.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Equation And Configuration with table
No. Deskripsi Ilustrasi
1 Open file Assembly U-Joint.sldasm .
2  Buat Sketch sebagai acuan perubahan

ukuran pada Assembly dengan langkah :
 Pilih 3D sketch , lalu pilih edge daun
meja kemudian pilih convert entities .
 Hubungkan 2 titik (awal entity garis ) dengan
memilih relasi Merge.
 Beri dimensi kedua entity garis tersebut.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
3
 Lakukan pembuatan sketch 3D sketch ,
sesuai dengan cara pada langkah No. 2
4 Dari Properties manager design tree pilih

equation click kanan, lalu pilih add Equations.
Pilih dari
work table, basetable lalu click dua kali
hingga tampak dimensinya.
5 Click dua kali pada D3@Sketch14@Base Table

2.Part, lalu tambakan ‘ = ‘ kemudian pilih "Arah
2@3DSketch2" dari 3d sketch 2. Ok.
File:46596387.doc

www.sgu.ac.id
SWISS GERMAN U
NIVERSITY
Pilih add untuk equation berikutnya ;

Click dua kali pada D4@Sketch14@Base Table
2.Part , lalu tambakan ‘ = ‘ kemudian pilih
"Arah 1@3DSketch2" dari 3d sketch 2. Ok
Pilih Ok untuk mengakhiri.
6
Dari Properties manager design tree pilih
equation click kanan, lalu pilih Edit Table.
Kemudian Click dua kali pada 3d sketch 2

Dimensi dengan nama “Arah 1@3DSketch2”
dan
“Arah 2@3DSketch2”.
Isi table yang dengan variable sbb:
B3 = C3 = 2,1
B4 = 7,5 C4 = 2,1
B5 = 2,1 C5 = 7,5
B6 = 7,5 C6 = 7,5
Delete kolom F ($STATE@3DSketch2)
5
Pilih Configurtion manager sehingga
tampil
Click dua kali pada setiap configurasi yang

untuk melihat perubahan ukuran dan tempa dari
U-Join Assy.
Save dan tutup untuk mengakhiri.
File:46596387.doc

www.sgu.ac.id

Solidwork Modul

Diunggah oleh

Informasi Dokumen

Judul Asli

Hak Cipta

Format Tersedia

Bagikan dokumen Ini

Bagikan atau Tanam Dokumen

Opsi Berbagi

Apakah menurut Anda dokumen ini bermanfaat?

Apakah konten ini tidak pantas?

Hak Cipta:

Format Tersedia

Solidwork Modul

Diunggah oleh

Hak Cipta:

Format Tersedia

SWISS GERMAN U

CAD Solid Work

Campus German Centre Tel. +62 21 537 6221

bergerak pada pemodelan 3 Dimensi.

Buka shortcut SolidWorks 2006

Campus German Centre Tel. +62 21 537 6221

 Penjelasan template menu

 Pilih Front Plane untuk bidang

Campus German Centre Tel. +62 21 537 6221

 Pembuatan Sketch kotak :

b. Click Mouse kiri tepat pada Origin

c. Tarik Cursor ke atas untuk membuat

Campus German Centre Tel. +62 21 537 6221

d. Tarik Cursor ke kiri untuk membuat

e. Tarik Cursor ke bawah sampai Origin.

 Pilih Auto Dimension tool , pilih

Campus German Centre Tel. +62 21 537 6221

 Click kanan pilih Exit Sketch.

 Rubah depth extrude menjadi 50mm.

Save file, pada Folder Training dengan nama Kotak.sldprt.

Campus German Centre Tel. +62 21 537 6221

Pembuatan 3D model ke 2D Drawing :

Save file dengan nama Kotak.slddrw

SPIDER with Boss & Cut Extrude Feature

Campus German Centre Tel. +62 21 537 6221

Campus German Centre Tel. +62 21 537 6221

5  Pilih Menu File, Poperties, lalu pilih custom .

 Click dua kali pada 3d modelling Spider untuk

 Untuk Pengisian kolom Value, Click dua kali pada

 Lanjutkan pengisian properties dengan nama

6 Save dengan nama file Spider.sldprt

Campus German Centre Tel. +62 21 537 6221

YOKE FEMALE with Detail Drawing

2 Buatlah lingkaran dengan Ø1.5”, dengan posisi senter

3 Click kanan dan pilih Exit Sketch, pilih blind pada

Campus German Centre Tel. +62 21 537 6221

Campus German Centre Tel. +62 21 537 6221

 Pilih Menu File, Poperties, lalu pilih custom .

 Untuk Pengisian kolom Value, Click dua kali pada

 Lanjutkan pengisian properties dengan nama

Campus German Centre Tel. +62 21 537 6221

13 Perbaiki tampilan drawing sama seperti gambar di

14 Save Drawing dengan Nama Yoke Female.slddrw.

Campus German Centre Tel. +62 21 537 6221

YOKE MALE with 2D to 3D Feature

Campus German Centre Tel. +62 21 537 6221

2 Pada tampilan DXF/DWG Import, pilih Import to a new

3 Pada Units of imported data pilih Inches. Lalu pilih Finish.

Pilih Pandangan depan dan pilih Front tool pada 2D

Campus German Centre Tel. +62 21 537 6221

7 Pilih kedua Centerline seperti gambar di samping dan pilih

8 Pilih kedua Centerline seperti gambar di samping lagi dan

Campus German Centre Tel. +62 21 537 6221

9 Pilih Lingkaran terbesar di pandangan atas tekan tombol Ctrl,

10 Pada pandangan samping pilih Garis seperti gambar di

11 Pada pandangan Depan pilih Entitinya click kanan pilih Select

Campus German Centre Tel. +62 21 537 6221

12 Pilih Lingkaran yang medium di pandangan atas tekan tombol

14 Pilih Lingkaran terkecil pada pandangan atas, tekan tombol

Campus German Centre Tel. +62 21 537 6221

16 Pilih Lingkaran pada pandangan depan dan pilih Cut tool,

Campus German Centre Tel. +62 21 537 6221

18 Pilih Sketch 1 sampai 4 click kanan pilih Hide
