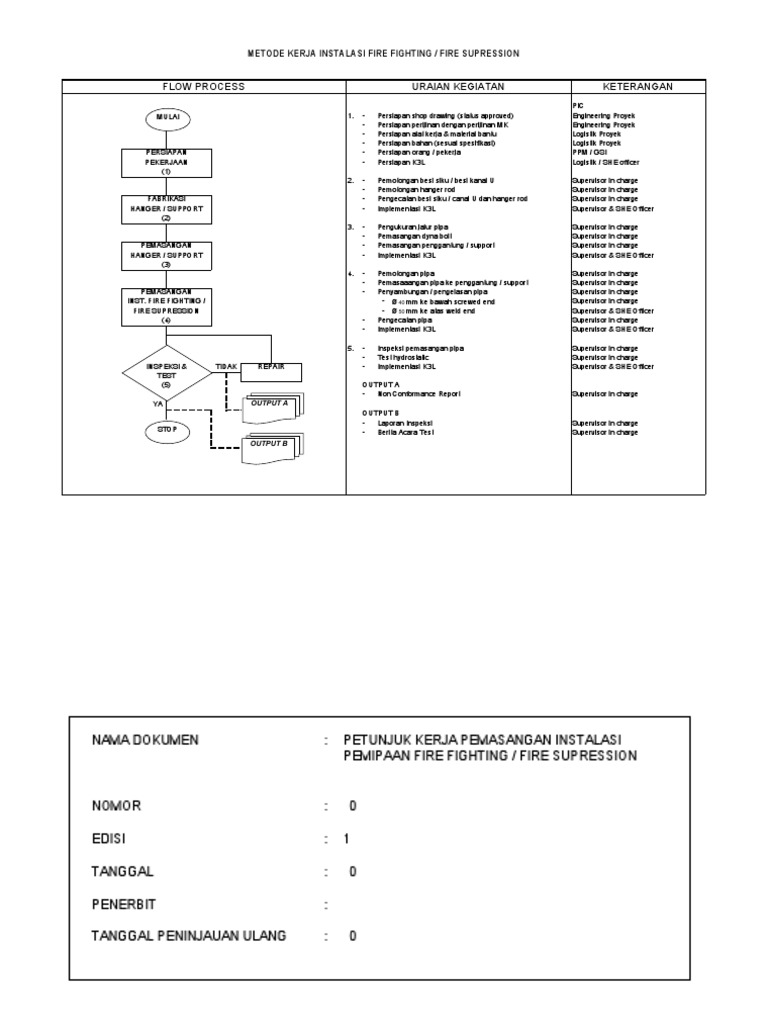

METODE KERJA INSTALASI FIRE FIGHTING / FIRE SUPRESSION

FLOW PROCESS URAIAN KEGIATAN KETERANGAN

PIC
MULAI 1. - Persiapan shop drawing (status approved) Engineering Proyek
- Persiapan perijinan dengan perijinan MK Engineering Proyek
- Persiapan alat kerja & material bantu Logistik Proyek
- Persiapan bahan (sesuai spesifikasi) Logistik Proyek
PERSIAPAN - Persiapan orang / pekerja PPM / GSI
PEKERJAAN - Persiapan K3L Logistik / SHE officer
(1)
2. - Pemotongan besi siku / besi kanal U Supervisor in charge
- Pemotongan hanger rod Supervisor in charge
FABRIKASI - Pengecatan besi siku / canal U dan hanger rod Supervisor in charge
HANGER / SUPPORT - Implementasi K3L Supervisor & SHE Officer
(2)
3. - Pengukuran jalur pipa Supervisor in charge
- Pemasangan dyna bolt Supervisor in charge
PEMASANGAN - Pemasangan penggantung / support Supervisor in charge
HANGER / SUPPORT - Implementasi K3L Supervisor & SHE Officer
(3)
4. - Pemotongan pipa Supervisor in charge
- Pemasaaangan pipa ke penggantung / support Supervisor in charge
PEMASANGAN - Penyambungan / pengelasan pipa Supervisor in charge
INST. FIRE FIGHTING / - Ø 40 mm ke bawah screwed end Supervisor in charge
FIRE SUPRESSION - Ø 50 mm ke atas weld end Supervisor & SHE Officer
(4) - Pengecatan pipa Supervisor in charge
- Implementasi K3L Supervisor & SHE Officer

5. - Inspeksi pemasangan pipa Supervisor in charge

- Test hydrostatic Supervisor in charge
INSPEKSI & TIDAK REPAIR - Implementasi K3L Supervisor & SHE Officer
TEST
(5) OUTPUT A
- Non Conformance Report Supervisor in charge
YA OUTPUT A
OUTPUT B
- Laporan Inspeksi Supervisor in charge
STOP - Berita Acara Test Supervisor in charge
OUTPUT B
 NAMA DOKUMEN : PETUNJUK KERJA PEMASANGAN INSTALASI
PEMIPAAN FIRE FIGHTING / FIRE SUPRESSION

NOMOR : 0

EDISI : 1

TANGGAL : 0

PENERBIT :

TANGGAL PENINJAUAN ULANG : 0

Dokumen ini berisi 1 halaman

( tidak termasuk sampul ini )

Status Dokumen

No : No :
Tgl : Tgl : Tgl :
Lingkup PETUNJUK KERJA No. Dokument W 03129 PM 001
PEMASANGAN INSTALASI
Tgl. Efektif PEMIPAAN FIRE FIGHTING / Lampiran
Tgl. Peninjauan FIRE SUPRESSION

Lembar Inspeksi dan Test Pekerjaan Pemipaan Hydrant Sprinkler.

LAPORAN INSPEKSI PEKERJAAN

PROYEK :
PEKERJAAN :
TGL. PENGAWASAN :
LOKASI :
NOMOR :

Cara Hasil
No. Uraian Kriteria Penerimaan Toleransi
Pemeriksaan Pemeriksaan

Shop drawing Nomor :

Judul :

1 Konsisten thd. Dilihat kesesuaiannya dengan

gambar gambar pelaksanaan. Visual Tidak ada

2 Bahan pipa terbuat dari carbon steel sch.40

hydrant sprinkler sesuai dengan spesifikasi Visual Tidak ada

3 Pemotongan pipa Dipotong tegak lurus terhadap

sumbu pipa tanpa terjadi Visual Tidak ada
perubahan terhadap diameter
pipa.

Pipa dia. 4" kebawah dipotong Visual Tidak ada

menggunakan disc cutter

Pipa dia. 4" keatas dipotong Visual Tidak ada

menggunakan cutting torch.

4 Penyambungan Penyambungan dengan lem

Pipa poxy berlaku untuk pipa drat Visual Tidak ada
dia. 2" kebawah.

Penyambungan dengan las

berlaku untuk pipa dia. 2½" Visual Tidak ada
keatas.

Penyambungan dengan flange,

antara flange dilengkapi dengan Visual Tidak ada
packing karet setebal 3mm
Lingkup PETUNJUK KERJA No. Dokument W 03129 PM 001
PEMASANGAN INSTALASI
Tgl. Efektif PEMIPAAN FIRE FIGHTING / Lampiran
Tgl. Peninjauan FIRE SUPRESSION

5 Penyangga dan Untuk pipa mendatar :

penggantung dia. 20 - 40mm : 1,5m Meteran ± 10cm
pipa dia. 50 - 150mm : 3m
dia. >200mm : 4m

Maksimum 30cm dari sprinkler

head harus dipasang
penggantung

Untuk pipa vertical :

Menggunakan support dari besi
kanal dilengkapi U-bolt yang
ukurannya disesuaikan diamater
pipa dengan jarak :
dia. 20mm : 2m Meteran ± 10cm
dia. 25 - 40mm : 3m
dia. 50 - 200mm : 5m

6 Test kebocoran Ditekan dengan tekanan 14Kg/ Pressure ± 0,5

pipa cm³ tanpa adanya kebocoran gauge Kg/cm³
selama 1 x 24 jam

Evaluasi Keterangan Batas Waktu Paraf

Diterima
Diperbaiki
Ditolak

S.O.E

PELAKSANA
Lingkup PETUNJUK KERJA No. Dokument W 03129 PM 001
PEMASANGAN INSTALASI
Tgl. Efektif PEMIPAAN FIRE FIGHTING / Lampiran
Tgl. Peninjauan FIRE SUPRESSION

Lembar Berita Acara Pengetesan Pekerjaan Pemipaan Hydrant Sprinkler

BERITA ACARA PENGETESAN

Nomor :

Pada hari ini tanggal bulan tahun telah

dilaksanakan pemeriksaan pekerjaan instalasi dan telah dilaksanakan

pengetesan instalasi sebagai berikut :

Jenis Pekerjaan : Hydrostatic test

Lokasi Pengetesan :

Alat pengetesan : Pressure gauge 25 Kg/Cm² dan test pump

Dilaksanakan oleh :

Disaksikan oleh :

Hasil pengetesan :

Dilaksanakan oleh :

Kontraktor Pelaksana Konsultan MK

( ) ( )
