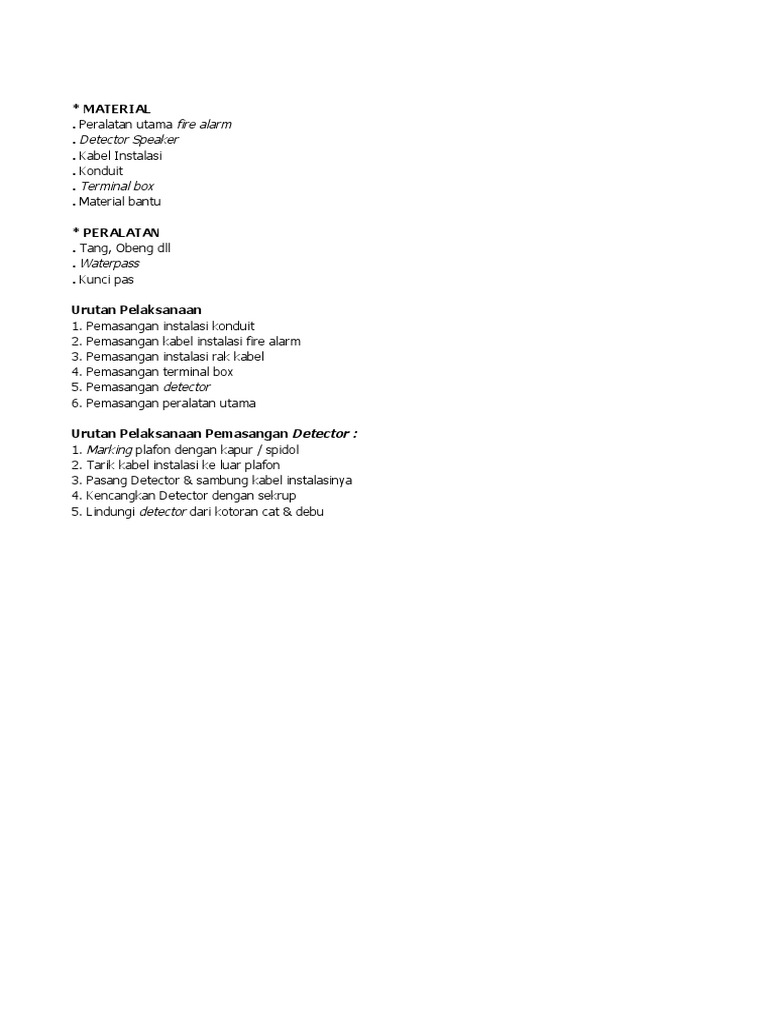

* PERALATAN
. Tang, Obeng dll
. Waterpass
. Kunci pas
Urutan Pelaksanaan
1. Pemasangan instalasi konduit
2. Pemasangan kabel instalasi fire alarm
3. Pemasangan instalasi rak kabel
4. Pemasangan terminal box
5. Pemasangan detector
6. Pemasangan peralatan utama
* Peralatan
. Tang , Obeng dll
. Waterpass
. Kunci pas
* Urutan Pelaksanan
. Pemasangan Instalasi Konduit
. Pemasangan Kabel Instalasi Telepon
. Pemasangan Instalasi Rak Kabel
. Pemasangan Terminal Box
. Pemasangan Outlet Telepon
. Pemasangan Peralatan Utama
* Urutan Pelaksanaan
Pemasangan Horn Speaker
1. Marking & tandainlokasi horn speaker
2. Buat pondasi speaker lengkap angkurnya
3. Pasang tiang speaker
4. Pasang horn speaker & sambung instalasinya
5. Lindungi speaker dari kotoran cat & debu
* Material
. TV Monitor
. Camera
. Kabel instalasi
. Konduit
. Terminal Box
. Material bantu
* Peralatan
. Tang , Obeng dll
. Waterpass
. Bending konduit
* Urutan Pelaksanaan
1. Pemasangan instalasi konduit
2. Pemasangan instalasi kabel CCTV
3. Pemasangan instalasi rak kabel
4. Pemasangan terminal box
5. Pemasangan peralatan CCTV
* Peralatan
. Tang , Obeng dll
. Waterpass
. Bending konduit
* Urutan Pelaksanaan
. Pemasangan instalasi konduit
. Pemasangan instalasi kabel master clock
. Pemasangan instalasi rak kabel
. Pemasangan terminal box
. Pemasangan master clock & slave clock
* Peralatan
. Tang , Obeng dll
. Waterpass
. Kunci pas
Urutan Pelaksanaan
. Pemasangan instalasi konduit
. Pemasangan instalasi kabel sound system
. Pemasangan instalasi rak kabel
. Pemasangan terminal box
. Pemasangan Ceiling Speaker
. Pemasangan Horn Speaker
. Pemasangan Wall Speaker
. Pemasangan volume kontrol
. Pemasangan Peraltan utama
* Peralatan
. Kunci Pas
. Tang , Obeng dll
* Urutan Pelaksanaan
. Marking lokasi tower antena
. Dirikan tower antena
. Pasang penangkal petir & lampu tanda
. Pasang antena
. Pasang box repeater dibagian bawah antena
. Pasang instalasi radio komunikasi
. Pasang transmitter & Accessories-nya diruang kontrol
. Lakukan pemograman
A. Material B. Peralatan
C. Urutan Pelaksanaan
C.1. Pemasangan Pipa Indoor
1. Marking jalur pipa sesuai shop drawing dan koordinasikan dengan jalur pekerjaan lain seperti jalur pipa AC, Plumbing, Tray Cable dll.
2. Potong pipa sesuai ukuran kebutuhan.
3. Lapisan pipa Black Steel ( GIP jiksa akan dicat seluruh pipa ) dengan cat dasar ( zincromate ).
4. Setelah dicat dasar lapisi pipa dengan cat merah.
5. Pasang gantungan maupun support pipa dengan cat merah
6. Pasang pipa GIP / Black Steel sesuai ukuran pada shopdrawing, penyambung pipa diameter kurang dari 2,5 inchi dengan drat dan diameter
2,5 inchi keatas dengan las.
7. Gunakan benang & waterpass untuk mengukur kelurusan pipa.
8. Lakukan pekerjaan pengecatan untuk daerah sambungan pipa.
9. Lakukan test tekan pipa dengan tekanan sesuai spesifikasi yang berlaku.
10. Untuk pemasangan pipa dropper fire sprinkler harus dikoordinasikan dahulu dengan pekerjaan plafo (arsitek) dan pekerjaan ME lainnya.
11. Lakukan test tekan ulang jika pipa dropper telah terpasang.
B. Peralatan
1. Mesin las
2. Gerinda tangan
3. Bor duduk & bor tangan
4. Gunting seng
5. Takel
6. Kunci pas, obeng, tang dsb
C. Urutan Pelaksanaan
C.1. Pemasangan Ducting
1. Buat cutting list ukuran ducting & fitting-nya yang akan dipasang
2. Cetak ducting sesuai cutting list yang diminta ( di workshop )
3. Buat fitting ( elbow / percabangan ) ducting
4. Pasang isolasi ducting dengan glass woll dan aluminium foil
5. Marking jalur ducting
6. Pasang gantungan ducting dengan ketinggian sesuai alevasinya
7. Pasang ducting
8. Test kebocoran ducting dengan sinar lampu saat malam hari
9. Pasang isolasi pada sambungan ducting
Pipa Indoor
1. Marking jalur pipa
2. Pasang gantungan pipa dengan ketinggian sesuai elevasinya
3. Pasang pipa pada gantungannya
4. Sambung pipa dengan las
5. Test pipa dengan compresor
6. Pasang isolasi pipa per satuan panjangnya.
Pipa Outdoor
1. Marking jalur pipa
2. Gali jalur pipa dengan kedalaman sesuai elevasinya
3. Sambung pipa diatas galian
4. Lakukan test tekan pipa
5. Pasang isolasi pipa
6. Beri lapisan pasir pada dasar galian
7. Turunkan pipa kedalam galian
8. Lapis kembali galian pasir
C.3. Pemasangan AHU / FCU
1. Marking lokasi penempatan AHU/ FCU
2. Pasang gantungan
3. Pasang AHU / FCU
4. Pasang karet mounting dan kencangkan bautnya
5. Sambung pipa chiller & draint serta ducting ke unit
6. Pasang instalasi listriknya
B. Peralatan
1. Mesin las
2. Gerinda tangan
3. Bor duduk & bor tangan
4. Gunting seng
5. Takel
6. Kunci pas, obeng, tang dsb
C. Urutan Pelaksanaan
B. Peralatan
1. Mesin las
2. Gerinda tangan
3. Bor duduk & bor tangan
4. Takel
5. Kunci pipa, Kunci pasl
6. Mesin senai
C. Urutan Pelaksanaan
mik ( arsitek )
h sesuai dengan lebar valve ).
nakan elektroda ).
A. Material
. Pompa buangan ( Sewage Pump )
. Pipa PVC ( class AW/D )
. Pipa Cast Iron (cip)
. Fitting PVC ( elbow,tee,socket,reducer )
. Fitting Cast Iron ( elbow,tee,socket,reducer )
. Valve Cast Iron ( Check valve, gate valve, fast valve )
A. Material
a. Material Sanitary :
. Closet
. Washtafel
. Urinoir
. Dll.
b. Material bantu
B. Peralatan
. Kunci pipa
. Kunci pas, dsb
C. Urutan Pelaksanaan
B. Peralatan
. Palu
. Tang, Obeng dll
. Bending konduit
. Benang
. Cat, kapur dan spidol
B. Peralatan
. Kunci Pas
. Tang, Obeng
. Bor tangan
. Kapur tulis
C. Urutan Pelaksanaan
Kabel Tray
1. Marking jalur tray sesuai shopdrawing, tandai lokasi pengeboran untuk gantungan
2. Bor lokasi gantungan.
3. Pasang gantungan tray sesuai dengan ketinggian yang diminta.
4. Tray dengan lebar 100 cm ke atas harus dipasang support pada tiap balok struktur atasnya.
5. Pasang kabel tray.
6. Pada setiap sambungan pasang penghubung grounding dengan kabel NYA 2,5 mm.
Kabel Ladder
1. Marking jalur ladder sesuai shopdrawing, tandai lokasi pengeboran untuk gantungan
2. Bor lokasi gantungan / support.
3. Pasang gantungan / support ladder.
4. Pasang kabel ladder.
5. Pada setiap sambungan pasang penghubung grounding dengan kabel NYA 2,5 mm.
A. Material
. Kabel NYA / NYM / NYFBGY
. Las Dop
B. Peralatan
. Kawat pancingan
. Tang, Obeng
. Lakban Kertas & Spidol
C. Urutan Pelaksanaan
Instalasi Indoor
. Masukkan kawat pancingan ke dalam pipa konduit sesuai dengan groupnya.
. Tarik kabel dengan bantuan kawat pancingan tersebut.
. Tandai kabel sesuai group dengan lakban & spidol.
. Sambungan kabel hanya boleh pada tee dos dan dengan las dop.
. Merger kabel yang telah terpasang.
Instalasi Outdoor
. Marking jalur instalasi
. Tandai lokasi tiang lampu
. Gali jalur yang telah di- marking
. Gelar kabel NYFBGY sesuai ukuran pada shopdrawing sesuai groupnya.
. Timbun dengan pasir.
. Urug galian dengan tanah kembali.
A. Material
. Kabel Power
. Kabel Skun
. Kabel Ties
B. Peralatan
. Tang, Obeng
. Tali
. Tang Pre
C. Urutan Pelakasanaan
B. Peralatan
. Bor tangan
. Kunci pas, Obeng dll
. Waterpass
C. Urutan Pelaksanaan
B. Peralatan
. Tang, Obeng
. Kunci pas
. Bor tangan
C. Urutan Pelaksanaan
1. Buat pondasi transformator sesuai shopdrawing, masing - masing
sisi dilebihkan lebar 20 cm.
2. Letakkan transformator diatas pondasi.
3. Ganjal roda transformator dengan besi siku 5 cm.
4. Pasang grounding transformator.
A. Material
. Genset
. Spring Mounting
. Silincer
. Tangki Solar
. Pompa Solar
. Exhaust Radiator
. Fitting , Valve dan Gantungan
B. Peralatan
. Fork Lift / pipa Gip
. Dongkarak
. Bor tangan
. Kunci pas, Obeng dll
. Balok
C. Pemasangan Genset
1. Pastikan pondasi Genset telah dibuat benar.
2. Marking lokasi penempatan spring mounting.
3. Bor lokasi penempatan spring mounting.
4. Letakkan Genset diatas pondasi.
5. Gunakan dongkrak untuk pemasangan spring mounting.
6. Siap Di- install dengan accessories- nya.
B. Peralatan
. Bending Konduit
. Bor tangan
. Tang, Obeng dll
. Benang
. Cat, Kapur & Spidol
B. Peralatan
. Waterpas
. Tang, Obeng dll
. Benang / kawat baja
C. Urutan Pelakasanaan
B. Peralatan
. Bor tangan
. Tang , Obeng dll
. Gergaji besi
C. Urutan Pelakasanaan
B. Peralatan
. Tang , Obeng dll
C. Urutan Pelaksanaan
TL Recessed Mounted
1. Marking plafon dengan kapur / spidol.
2. Lubangi plafon sesuai marking, untuk akustik koordinasikan dengan rangka plafon.
3. Pasang kawat gantungan.
4. Pasang lampu dengan melepas kap lampu.
5. Kencangkan kawat gantungan.
6. Sambung ke instalasi.
7. Pemasangan TL setelah kondisi proyek aman dari pencurian.
TL Ceiling Mounted
1. Marking plafon dengan kapur / spidol, dan pasang kawat gantungan.
2. Tarik kabel instalasi & kawat gantungan ke luar plafon.
3. Pasang lampu jika plafon telah finish.
4. Gunakan skrup untuk pengikat lampu.
5. Sambung instalasi.
B. Peralatan
. Bor Tangan
. Tang, Obeng dll
. Waterpass
C. Urutan Pelaksanaan
1. Marking jalur konduit pada dinding.
2. Bobok dinding bata, jangan lupa pasang cutter.
3. Pasang konduit dan inbow dos.
4. Tunggu sampai dinding plester akhir.
5. Sambungkan saklar, stop kontak dengan instalasinya.
6. Pasang saklar & stop kontak, gunakan waterpass agar rata.
A. Material
. Konduit PVC
. Tiang Penangkal petir
. Kabel Coaxial /BC/ NYY
. Copper Rod
. Head Penagkal Petir
B. Peralatan
. Grounding test
. Tang, obeng, gergaji besi
. Bending konduit
C. Urutan Pelaksanaan
1. Tentukan lokasi grounding.
2. Pantek grounding dengan copper rod.
3. Buat bak kontrol.
4. Rangkai penangkal petir dan lampu pada tiang penangkal petir.
5. Pasang penangkal petir pada lokasi sesuai gambar.
6. Tarik kabel dan sambung dengan pantekan.
7. Finish arsitektur.
