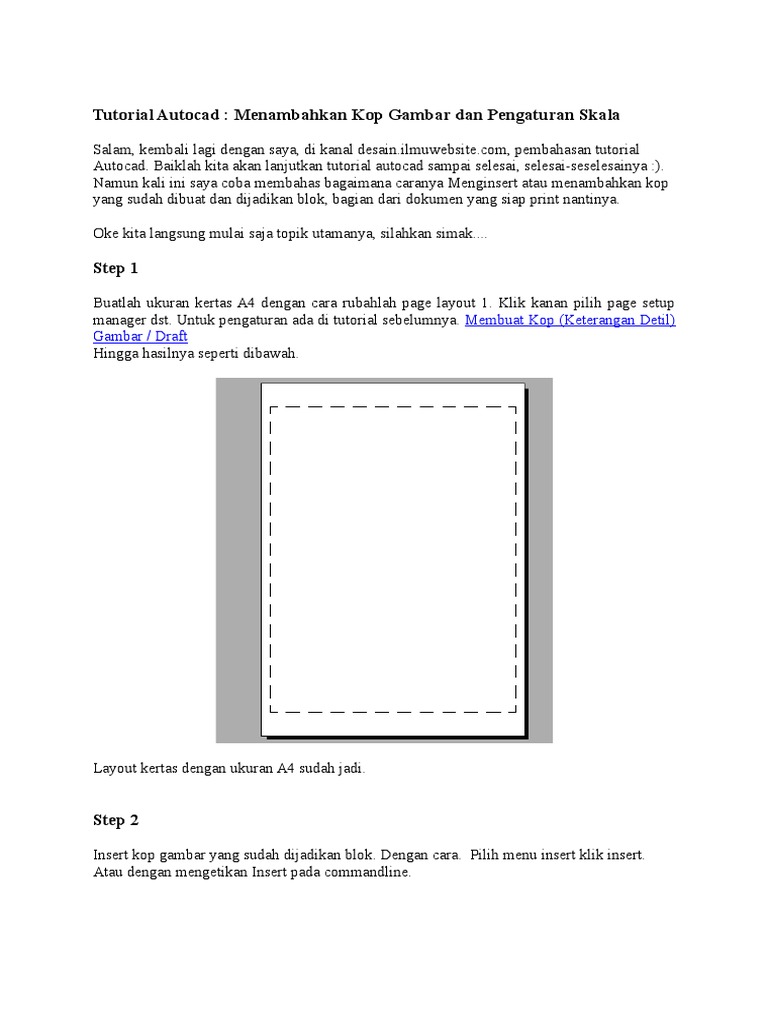

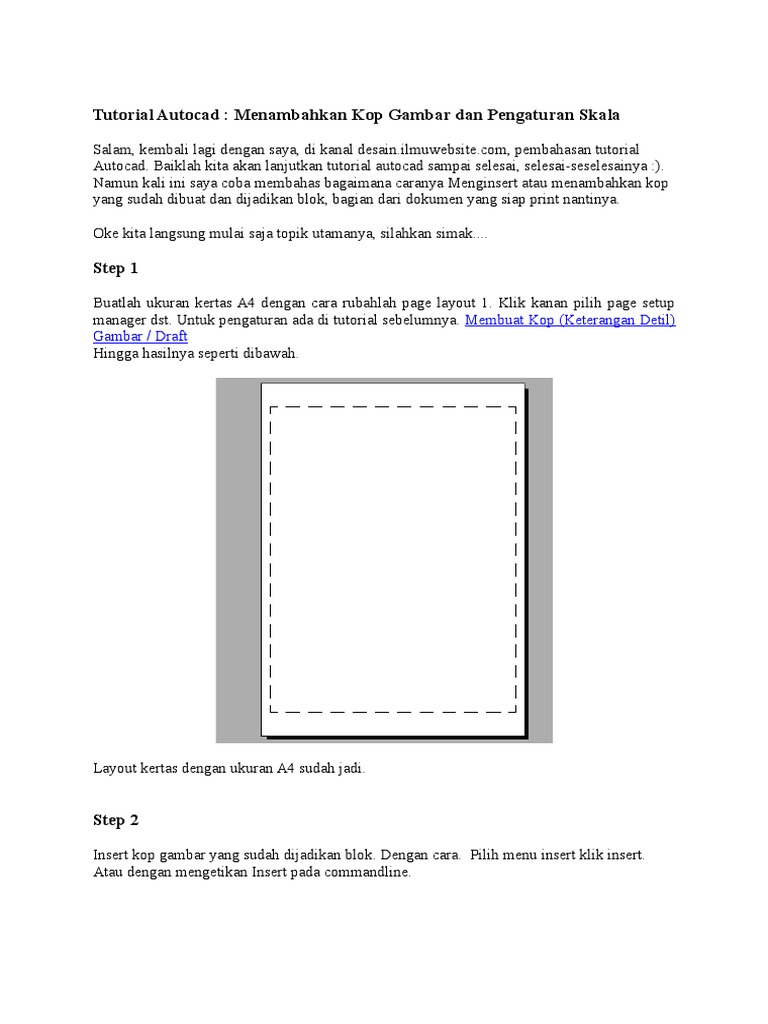

Tutorial Autocad : Menambahkan Kop Gambar dan Pengaturan Skala

Salam, kembali lagi dengan saya, di kanal desain.ilmuwebsite.com, pembahasan tutorial

Autocad. Baiklah kita akan lanjutkan tutorial autocad sampai selesai, selesai-seselesainya :).
Namun kali ini saya coba membahas bagaimana caranya Menginsert atau menambahkan kop
yang sudah dibuat dan dijadikan blok, bagian dari dokumen yang siap print nantinya.

Oke kita langsung mulai saja topik utamanya, silahkan simak....

Step 1

Buatlah ukuran kertas A4 dengan cara rubahlah page layout 1. Klik kanan pilih page setup
manager dst. Untuk pengaturan ada di tutorial sebelumnya. Membuat Kop (Keterangan Detil)
Gambar / Draft
Hingga hasilnya seperti dibawah.

Layout kertas dengan ukuran A4 sudah jadi.

Step 2

Insert kop gambar yang sudah dijadikan blok. Dengan cara. Pilih menu insert klik insert.
Atau dengan mengetikan Insert pada commandline.
Maka muncul tampilan seperti dibawah. Cari nama Kop yang sudah dibuat.

Pilih ok, dan tempatkan Kop yang sudah dibuat ke Layout yang sudah kita atur.
klik di area layout maka akan tampil pertanyaaan di commandline yang sudah kita buat pada
saat membuat block.

Kita bisa langsung mengisikannya disini, ataupun nanti. Kali ini belum saya isi, saya akan
mengisikan jika gambar sudah diinsert. Jadi ketika muncul pertanyaan di commandline saat
insert Kop gambar tinggal tekan enter berkali-kali sampai pertanyaanya habis dan kop
gambar muncul.
Step 3

Insert gambar pada Kop yang sudah dibuat. Dengan cara klik menu View. Pilih Rectangular.

Klik di sudut 1 dan lanjutkan klik ke sudut 2.

Maka secara otomatis gambar sudah berada didalam Rectangle yang kita buat, dengan catatan
gambarnya sudah ada. Dan sudah kita buat di Tab Model.

Step 4

Step berikutnya adalah merubah skala gambar. untuk merubah skala gambar pastikan Model
or Paper space kondisi yang aktif adalah PAPER.

Cara merubahnya cukup gampang tinggal klik PAPER maka akan berubah menjadi MODEL,
jika dalam kondisi model ingin dirubah ke PAPER, klik kembali MODEl maka akan berubah
menjadi PAPER.

Jika PAPER yang aktif maka ketika kita Zoom in atau Zoom out yang kita Zoom adalah
kertasnya. Dan ini tidak merubah skala gambar. namun sebaliknya.

Jika MODEL yang aktif maka ketika kita Zoom in ataupun Zoom out yang berubah adalah
gambarnya. Ini akan merubah skala gambar.
Untuk merubah skala gambar, pastikan kondisi yang aktif PAPER. Klik sisi Rectangular.

Untuk merubah skala gambar tekan CTRL + 1 Maka muncul tampilan properties.
Kali ini gambar saya skalakan 1 : 85 dengan cara di custome scale ketikan 1/85 setelah itu
tekan enter. Maka skala gambar kita sudah 1 : 85

Step 5

Jika posisi gambar tidak pas dengan Kop gambar. maka untuk merubahnya. Paper space
dalam kondisi MODEL. yang harus diingat. Jangan Zoom in ataupun Zoom out gambar,
karena skala akan berubah.
untuk menggeser gambar supaya skala tidak berubah hanya Pan yang digunakan. caranya
tekan scrol pada mouse. Cursor berbentuk telapak tangan. Lalu geser gambar. sampai tepat
berada diposisi tengah. kurang lebih seperti dibawah ini.

Step 6

Memberi keterangan gambar pada Kop gambar. Model or Paper Space yang aktif dalam
kondisi PAPER klik 2x pada Kop Gambar. maka muncul tampilan seperti ini.
Klik NAMA_GAMBAR lalu Value nya diisi Denah Rumah.
SKALA: 1 : 85 DIGAMBAR: Suhendar DIPERIKSA: Daenuri KETERANGAN: Gambar
sudah fix. Klik OK jika sudah selesai.

Langkah selanjutnya tinggal Plotting.

Tutorial Cara Membuat Denah Rumah Minimalis Type 70

dengan Autocad
Pada dasarnya DESAIN RUMAH MINIMALIS pada saat
ini memang banyak diminati banyak kalangan di Indonesia bahkan Dunia,
karena selain harganya Relatif Murah dibandingkan dengan Rumah Type
biasa atau Type Standar. Rumah minimalis kebanyakan memiliki lahan
dan berbentuk kecil yang di desain semodern mungkin, tinggal
bagaimana seorang DRAFTER bisa menata maupun mendekorasi
ruang-ruang INTERIOR dan EKSTERIOR terlihat menjadi lebih
MODERN.
Nah.... TUGAS SOBAT Yang Cita - Cita nya jadi seorang
DRAFTER, bukan tidak mungkin untuk bisa mendesain rumah minimalis
yang KEREN dan UNIK. Walaupun Rumah minimalis lahan dan
bentuknya sangat kecil tapi Harga Desainnya itu Cukup
PANTASTIS.
Berikut ini langkah – langkah dalam membuat desain rumah
minimalis Pada Software Autocad. Apabila Sobat Belum Mempunyai
SOFTWARE AUTOCAD Silakan DOWNLOAD Terlebih dahulu DISINI.
Sebagai Referensi Sobat Bisa DOWNLOAD FILE DWG Desain Denah
Rumah Minialis Type 70 DISINI.

LANGKAH 1 – SETTING UNIT, MEMBUAT LAYER dan MEMBUAT

GARIS AS

SETTING UNIT GAMBAR PADA AUTOCAD

Ketikan UNIT di kolom perintah atau pada MENU BAR Klik FORMAT
Klik UNIT lalu pilih INSERTION SCALE Pilih CENTIMETERS.

MEMBUAT LAYER
Ketikan LA atau LAYER Klik NEW LAYER Ketikan AS lalu klik SET
CURRENT
MEMBUAT GARIS AS
Ketikan L atau LAYER sobat bisa sesuaikan dengan gambar DENAH di
bawah ini .

Supaya Lebih Jelas Silakan Sobat TONTON VIDEO dibawah ini :

SETTING UNIT, MEMBUAT LAYER dan MEMBUAT GARIS AS
