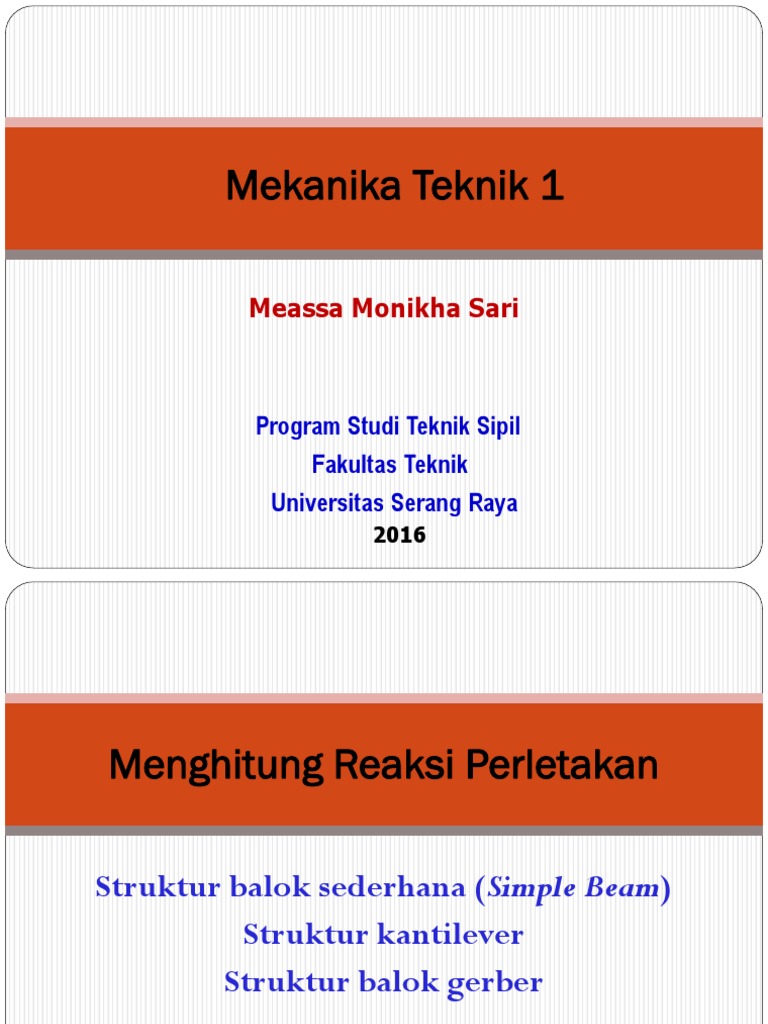

Mekanika Teknik 1

Meassa Monikha Sari

Program Studi Teknik Sipil

Fakultas Teknik
Universitas Serang Raya
2016
Menghitung Reaksi Perletakan

Struktur balok sederhana (Simple Beam)

Struktur kantilever
Struktur balok gerber
 1. Struktur Balok sederhana (Simple beam)
 Yang dimaksud dengan konstruksi balok sederhana adalah
konstruksi balok yang ditumpu pada dua titik tumpu yang
masing – masing berupa sendi dan rol.
 Jenis konstruksi ini adalah statis tertentu yang dapat
diselesaikan dengan persamaan keseimbangan.
a) balok sederhana dengan beban terpusat

Berapa besar RA dan RB?

Dapat dicari dengan
menggunakan ΣM=0

Check :
ΣH=0, Fx=0, HA=0 karena tidak ada gaya-gaya yang horizontal.
ΣV=0, FY=0 (P = RA + RB)
Contoh soal 1:

Berapa besar RA dan RB?

Jika:
P = 5 ton
a = 4 m, b = 6 m
Jawab:

ΣMB=0 ΣMA=0
RA . 10 – 5 . 6 = 0 RB . 10 – 5 . 4 = 0
RA = 30/10 = 3 ton RB = 20/10 = 2 ton
Check :
ΣFX=0, karena tidak ada gaya-gaya yang horizontal.
ΣFY=0 P = RA + RB → 5 = 3 + 2 .............. Ok!
Contoh soal 2:

Hitung reaksi peletakan

struktur simple beam ini.

Gaya 10 ton diuraikan

menjadi :
-Py (arah vertikal) dan
-Px (arah horisontal)
 Contoh soal 2:
Jawab: ΣMB=0
RAV . 8 – Py . 6 = 0
∑H = 0 RAV . 8 – 8 . 6 = 0
RAH – Px = 0 RAV = 48/8 = 6 ton
RAH – 6 = 0
RAH = 6 ton ΣMA=0
RBV . 8 – Py . 2 = 0
RBV . 8 – 8 . 2 = 0
RBV = 16/8 = 2 ton
Check :
ΣFX=0, RAH = Px = 6 ton

ΣFY=0 RAV + RBV = Py → 6 + 2 = 8 ton .............. Ok!

b) balok sederhana dengan beban terbagi merata

R = Q.L ton
RAV = (QL/2) ton
RBV = (QL/2) ton
R = RAV + RBV
 Contoh soal 3.

Berapa besar RAV

dan RBV?
Jika L = 10 m
dan Q = 3 t/m

RAV = Q.L/2 Check :

ΣMB =0
RAV = (3.10)/2 = 15 ton.
RAV .L – QL.(L/2) = 0

RBV = Q.L/2 15 . 10 – 30 . 5 = 0
150 - 150 = 0
RBV = (3.10)/2 = 15 ton. Ok!
c) balok sederhana dengan beban segitiga
Contoh soal :
Hitung reaksi peletakan,
Jika:
Q = 5 T/m
L=9m
R = (1/2)QL
= (1/2).5.9
= 22,5 Ton
RAV = (1/6)QL
= (1/6).5.9
Check : ΣMB =0 = 7,5 Ton
RAV .L – R.(L/3) = 0 RBV = (1/3)QL
7,5 . 9 – 22,5 . 3 = 0 = (1/3).5.9
67,5 - 67,5 = 0.....Ok! = 15 Ton
c) balok sederhana dengan beban campuran
Hitung reaksi peletakannya.
1

6m 2m 1.5 m
3

3m 1.5m 1m 1m 1.5m 1.5m

5
 2. Struktur Kantilever
 Struktur Kantilever atau lazimnya disebut dengan konstruksi
“Overstek” atau konstruksi “Overhang” adalah suatu konstruksi
dimana ujung batang yang satu dijepit, adapun ujung yang
lainnya bebas (“FREE”)
Konstruksi Cantilever AB
dengan jepitan pada ujung A
serta ujung B bebas.
Muatan titik P dibebankan
pada titik B.
Berapa besarnya RA , dicari
dengan ΣV= 0. Jadi RA = P.
 Beban titik

∑H = 0 ∑MA = 0
RAH = 0 MA + P.L = 0
MA = - P.L
∑V = 0
RAV = P
 Contoh
5 ton

8m

∑H = 0 ∑MA = 0
RAH = 0 MA + P.L = 0
MA = - P.L
∑V = 0 = - 5.8
RAV = P = 5 T = - 40 TM
Beban serong

∑H = 0 ∑MA = 0
RAH = P sin α MA + P cos α .L = 0
MA = - P cos α.L
∑V = 0
RAV = P cos α
 contoh

4m

P = 8 ton
α = 45o
∑H = 0 ∑MA = 0
RAH = P sin α MA + P cos α .L = 0
= 8 . 0,707 = 5,66 T MA = - P cos α.L
= - 8 . 0,707 . 4
∑V = 0 = - 22,6 TM
RAV = P cos α
= 8 . 0,707 = 5,66 T
Beban terbagi merata

∑H = 0 ∑MA = 0
RAH = 0 MA + QL.½L = 0
MA = - ½QL2
∑V = 0
RAV = Q.L
contoh
1,5

6m

∑H = 0 ∑MA = 0
RAH = 0 MA + QL.½L = 0
MA = - ½QL2
∑V = 0 = - ½.1,5 . 62
RAV = Q.L = - 27 TM
= 1,5 . 6 = 9 T
Beban segitiga

q t/m

R
2L/3 L/3

RAH L
R = (½.q . L)
∑H = 0
RAH = 0 ∑MA = 0
MA + (½.q . L).L.2/3 = 0
∑V = 0 MA = - (1/3)qL2
RAV = ½.q . L
contoh
2 t/m

R
4m 2m

RAH

RAH = R = (½.2 . 6)= 6 ton

∑MA = 0
MA + R.4 = 0
MA = -6 . 4 = -24 TM
Latihan Soal 1. Hitung reaksi peletakan dan momen
Latihan Soal 1.
Latihan Soal 1.
Latihan Soal 2. Hitung reaksi peletakan dan momen

3T

8m
Latihan Soal 3. Hitung reaksi peletakan dan momen

P1= 4 T

q1= 2 T/m P2 = 6 T
q2= 1,5 T/m
α = 60o
A C D E B
5m 2m 5m 2m
 3. Struktur Balok Gerber
 Struktur balok gerber adalah balok yang
ditumpu pada 2 tumpuan dan mempunyai
bentang yang merupakan struktur utama
(gelagar induk) dan bisa disambung dengan
struktur tambahan (gelagar anak) dengan
sambungan sendi.
Reaksi tumpuan pada salah satu tumpuan Gelagar anak
akan diteruskan ke Gelagar induk sebagai beban
Terpusat luar.
Langkah-langkah penentuan reaksi peletakan dan momen
Free body diagram
Soal 1.

Soal 2.

Hitung reaksi peletakannya

Soal 3.

4m 2m 2m
4. Struktur Portal Sendi Rol
5. Struktur Portal 3 Sendi
